Siemens 3RH6911-1HA11 SIRIUS blocco di contatti ausiliari montato frontalmente, 1 NA + 1 NC
Produttore: Siemens
Condizione: Nuovo di zecca
Tempi di consegna: Disponibile a magazzino
Origine: Germania
Garanzia: 12 mesi
Email: [email protected]
whatsApp: +86-18150117685
- Panoramica
- Modelli più venduti
- Prodotti consigliati
Panoramica
- Utilizzare la posizione approvata per gli accessori frontali sull'unità principale.
- Lasciare spazio sufficiente per il montaggio e lo smontaggio frontali, nonché per l'accesso ai morsetti.
- Far corrispondere le caratteristiche dei contatti ausiliari al circuito di comando.
- Isolare l'unità principale e applicare la coppia specificata sui morsetti durante l'installazione.

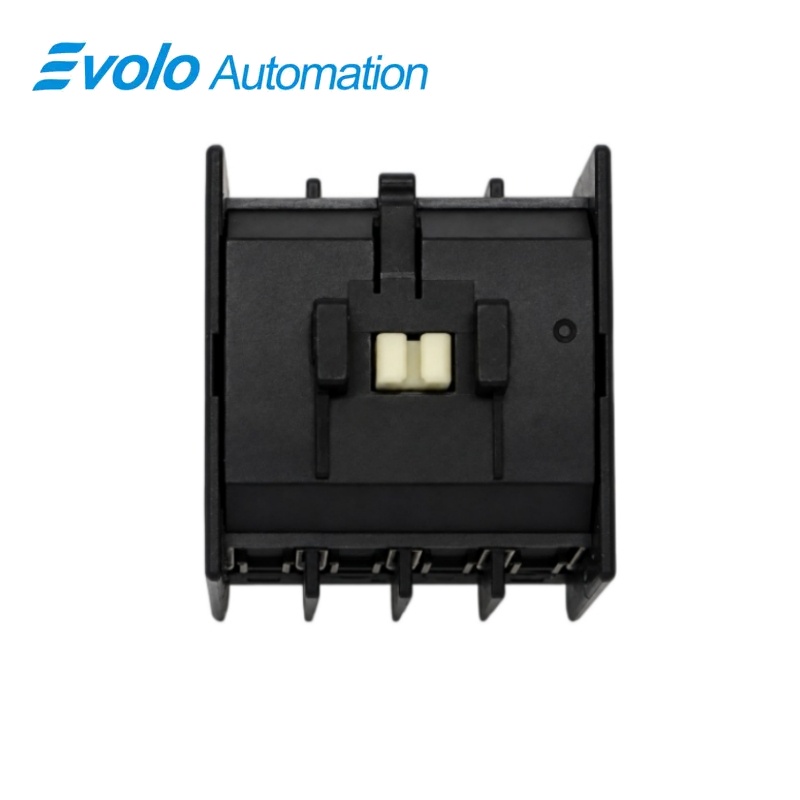

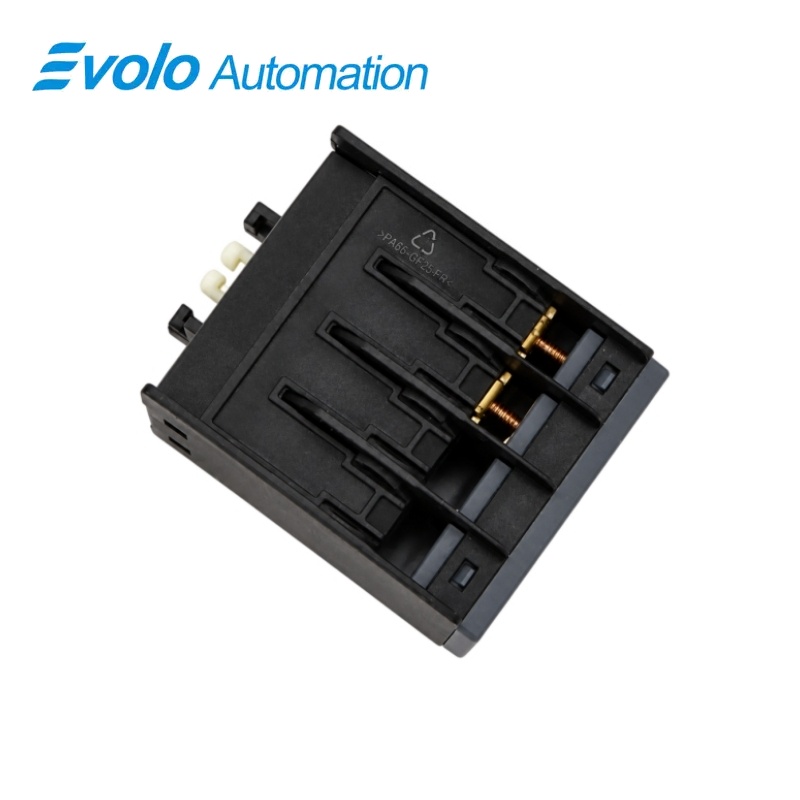

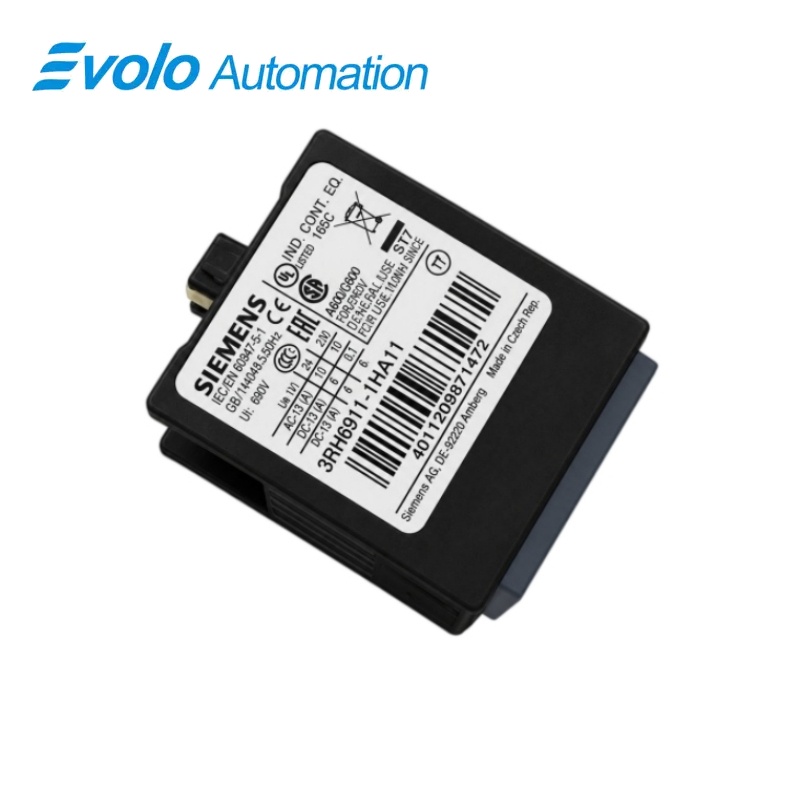

blocco di contatti ausiliari anteriore 3RH6911-1HA11 SIRIUS con 1 NA + 1 NC
Blocco di contatti ausiliari anteriore con commutazione standard 1 NA + 1 NC e collegamento a morsetti avvitabili M3.
Panoramica
| Marca | Siemens |
|---|---|
| Modello | 3RH6911-1HA11 |
| Tipo di prodotto | Blocco di contatti ausiliari |
| Funzione principale | Espansione del circuito di comando ausiliario |
| Applicazione | Dispositivi compatibili 3RT6 e 3RH6 |
Posizione accessori anteriori
La configurazione -HA si monta sulla parte anteriore del dispositivo ospite compatibile.
Coppia standard NA/NC
La configurazione dei contatti fornisce un percorso normalmente aperto e un percorso normalmente chiuso.
Selezione del servizio in corrente alternata e continua
La classificazione per servizio pilota A600/Q600 accompagna le indicate portate generali in corrente alternata e per servizio pilota in corrente continua.
Panoramica prodotto
3RH6911-1HA11 fornisce un’espansione dei contatti ausiliari nella parte anteriore di un contattore o relè contattore SIRIUS compatibile.
La sua configurazione standard di contatti 1 NA + 1 NC può servire il circuito di comando esterno, mentre la disposizione dell’accessorio anteriore e dei morsetti a vite definisce gli spazi necessari per il montaggio e l’accesso ai collegamenti.
Funzioni principali
Espandere la configurazione dei contatti anteriori
Il blocco ausiliario aggiunge una coppia standard di contatti normalmente aperti e normalmente chiusi nella posizione di montaggio anteriore.
Collegare il carico del circuito di comando
I contatti sopportano il carico specificato di 240 V CA per uso generale o 24 V CC per servizio pilota, entro i rispettivi valori nominali.
Mantenere definito l’accesso ai morsetti per la manutenzione
I collegamenti con viti M3 richiedono un utensile PZ2 e una coppia specificata compresa tra 0,8 e 1,2 N·m.
Specifiche ufficiali
| Disposizione dei contatti | 1 NA + 1 NC |
|---|---|
| Tecnologia di connessione | Terminali a vite M3 |
| Disposizione del fissaggio | Fissaggio anteriore |
| Azionamento dell'interruttore | Commutazione standard |
| Classe di impiego generale in corrente alternata | 10 A a 240 V CA |
| Classe di impiego per comando in corrente continua | 6 A a 24 V CC |
| Designazione per comando | A600 / Q600 |
| Coppia di serraggio dei terminali | 0,8–1,2 N·m |
| Cacciavite a terminale | PZ2, diametro della lama 5–6 mm |
| Norme sulla sicurezza del prodotto | UL 60947-1 e UL 60947-5-1; CSA C22.2 No. 60947-1 e No. 60947-5-1 |
Domande frequenti
Il modello 3RH6911-1HA11 può essere installato come accessorio frontale su un contattore 3RT6.2 S0?
Sì, le istruzioni per l’installazione del 3RT6.2 includono la configurazione del blocco ausiliario frontale 3RH6911-.HA..
Il modello 3RH6911-1HA11 utilizza la stessa posizione di fissaggio di un blocco ausiliario -DA?
No, il blocco -HA si monta frontalmente, mentre il blocco -DA utilizza la posizione laterale per gli accessori.
Quali stati di contatto posso ottenere dal modello 3RH6911-1HA11?
Il blocco fornisce un contatto ausiliario normalmente aperto e uno normalmente chiuso, con azione di commutazione standard.
Posso considerare il modello 3RH6911-1HA11 come un’unità di contatti ritardati o sovrapposti?
No, la sua funzione di commutazione standard non prevede una configurazione make-before-break né una commutazione ritardata.
Quale classificazione di servizio in uscita si applica alla scelta di un carico di comando per il modello 3RH6911-1HA11?
Il blocco ausiliario è classificato A600/Q600, con una portata generica di 10 A a 240 V CA e una portata per comando (pilot duty) di 6 A a 24 V CC.
Quale cacciavite devo utilizzare per le viti ausiliarie del modello 3RH6911-1HA11?
Utilizzare un cacciavite PZ2 con diametro della lama compreso tra 5 e 6 mm e serrare i morsetti M3 a una coppia compresa tra 0,8 e 1,2 N·m.
Posso installare il modello 3RH6911-1HA11 su un contattore già alimentato?
No, isolare e mettere in sicurezza ogni alimentazione elettrica del dispositivo principale prima di installare il blocco ausiliario.
