Զիմենս 6ES7972-0BB51-0XA0 SIMATIC PROFIBUS FastConnect 90° ավտոմատ միացման սարք՝ PG սոկետով

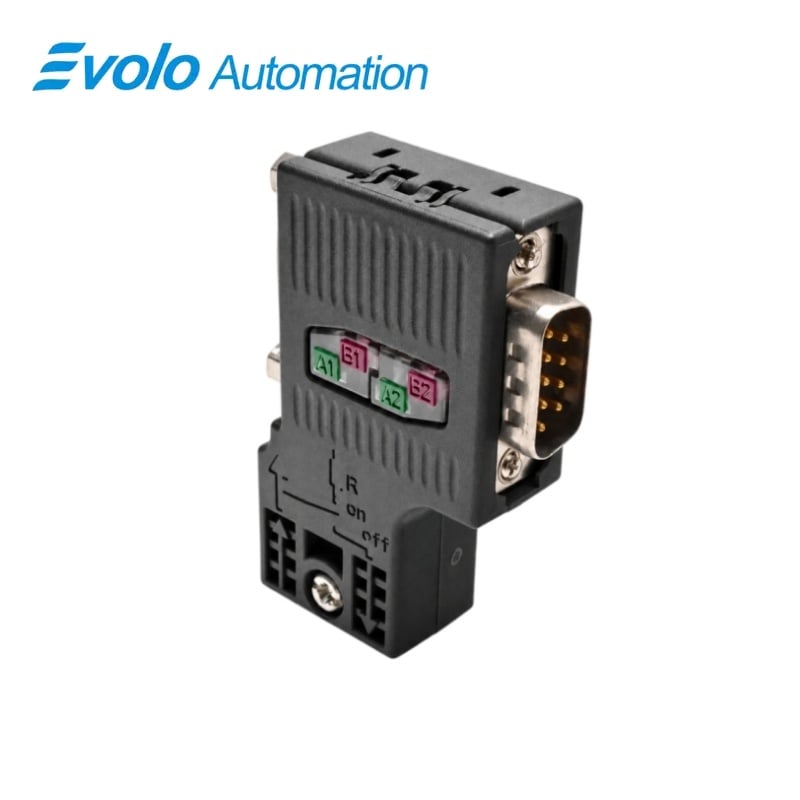

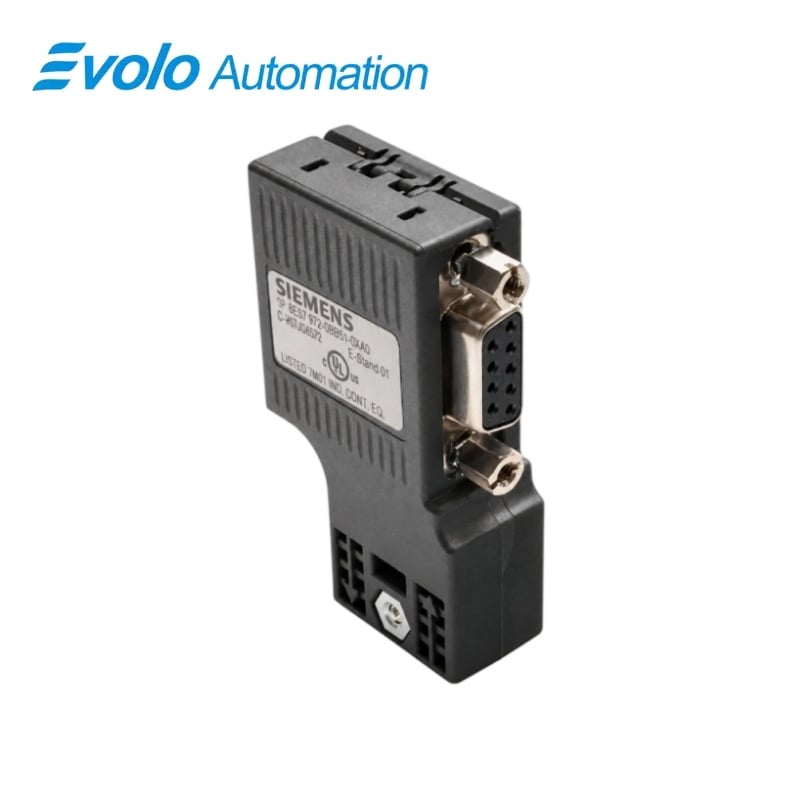

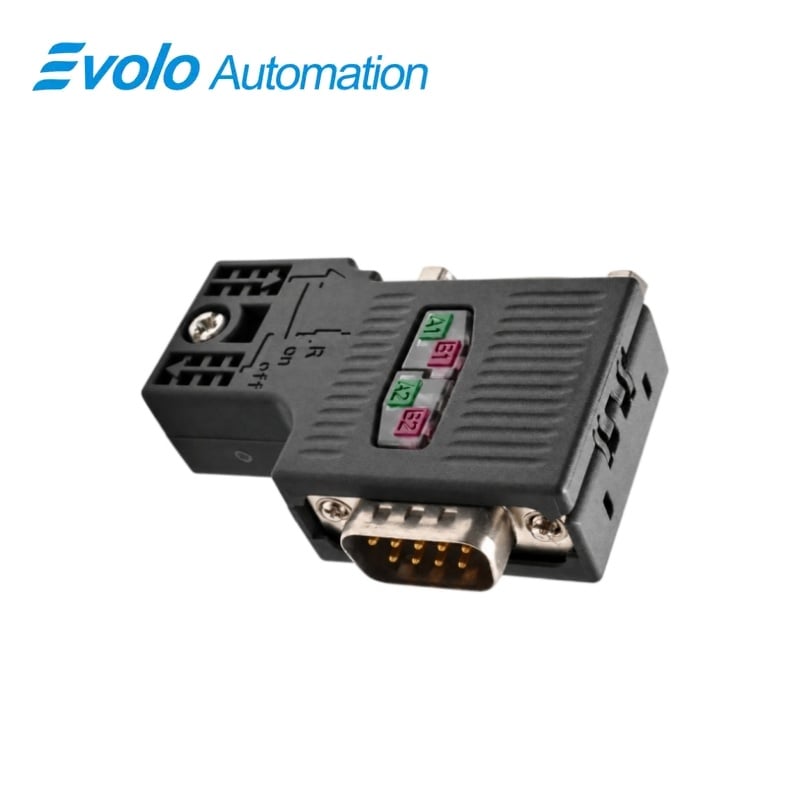

Ընդհանուր տեսք

ԶԻՄԵՆՍ SIMATIC PROFIBUS

6ES7972-0BB51-0XA0 SIMATIC PROFIBUS FastConnect 90° ավտոմատ միացման սարք՝ PG սոկետով

Աջ անկյան մեջ գտնվող PROFIBUS FastConnect պլագին՝ մեկուսացված լարային շփման կետերով, ծրագրավորման սարքի սոկետով և միացման վերջնական վերջավորման հնարավորությամբ:

Ամփոփում

Բրենդ	Siemens
Մոդել	6ES7972-0BB51-0XA0
📐/Product Type	Profibus Բուս Կոնեկտոր
Կորեն ֆունկցիա	Ավտոմատ միացման գծի միացում՝ տեղական ծրագրավորման մուտքով
Դիմում	PROFIBUS RS 485 սարքերի միջերեսներ

Ծրագրավորման սոկետը հասանելի է

PG-ը կարող է միանալ կայանին ավելացված սպասարկման գարդինային միացման միջոցով:

Իզոլյացիան թափանցող կոնտակտներ

FastConnect համակարգը վերջացնում է պատրաստված PROFIBUS բասի հաղորդիչները:

Տասը միացման ցիկլ

Իզոլյացիան թափանցող կոնտակտները ունեն սահմանված սահման՝ կրկնվող միացման աշխատանքի համար:

Ապրանքի ընդհանուր նկարագրություն

6ES7972-0BB51-0XA0 pROFIBUS կայանին միացնում է 90-աստիճանանոց FastConnect կաբելի ելքի միջոցով՝ պահպանելով տեղական PG գարդինային միացումը:

Ինտեգրված վերջավորումը ընտրում է բասի սեգմենտի վերջը և միացման դեպքում անջատում է ելքային գիծը, այդպես որ լարավորման ուղղությունը և սվիթչի դիրքը մնում են շահագործման մեջ կենտրոնական նշանակություն ունեցող:

Պատվերի կենտրոնացում. Պահպանեք 0BB51 FastConnect-ի և PG-գարդինային միացման համակցումը և կայանին միացնելուց առաջ պատրաստեք կաբելի ծայրերը և վերջավորման դիրքը:

Հիմնական ֆունկցիաներ

Միացրեք պատրաստված բասի հաղորդիչները

Իզոլյացիան թափանցող կոնտակտների համակարգը ստեղծում է FastConnect բասի կաբելի միացումները:

Տրամադրել ծրագրավորման մուտք հանգույցում

PG սոկետը փոխանցում է միացված սարքի պիների նշանակումը՝ մեկ-մեկ հպման միացումների միջոցով

Ստեղծել հատվածի վերջնակետը

Վերջնակետային ռեզիստորը ակտիվացվում է առաջին և վերջին հանգույցներում և անջատում է ելքային կաբելը՝ միացնելու դեպքում

Պաշտոնական սպեցիֆիկացիաներ

Առավելագույն փոխանցման արագություն	12 Մբիթ/վրկ
Կաբելի դուրսագային դիրք	90°
Կայանի ինտերֆեյս	Ինը սայլակավոր D-տիպ տղամարդու միացիչ
Բազային հաղորդիչների միացում	FastConnect մեկուսիչ-թափանցող հպման մակերեսներ
Ծրագրավորման սարքի գարդ	Ամրացված
Ծրագրավորման սոկետի պիների համապատասխանեցում	Մեկ-մեկ համապատասխանում կայանի միացման պիներին
Վերջնակետային վարքագիծ	Միացման կարգավորվող ինտեգրված ցանց՝ ելքային գծի անջատմամբ
Մեկուսիչ-թափանցող հպման մակերեսների ծառայության ժամանակ	10 միացման ցիկլ
Կաբելի էկրանավորման միացում	Անմիջական շփում հատակագծի շփման տարրի հետ
Կայանի ամրացում	Պտտելով ամրացումը սարքի ինտերֆեյսում
Բաս-տվյալների սայլակների նշանակում	Սայլակ 3. RxD/TxD-P, գիծ B; սայլակ 8. RxD/TxD-N, գիծ A

Պաշտոնական աղբյուր՝ Սիեմենսի PROFIBUS ցանցի ձեռնարկ · Siemens S7-300 տեղադրման միացնիչի ընտրություն

Հաճախակի տրվող հարցեր

Քանի՞ անգամ կարող եմ վերակառուցել FastConnect շփման տարրերը 6ES7972-0BB51-0XA0-ում:

Իզոլյացիան խզող տերմինալները նախատեսված են տասը միացման ցիկլի համար:

Կարո՞ղ եմ կրկին օգտագործել նախկինում ծակված կաբելի ծայրը՝ վերամիացնելու համար 6ES7972-0BB51-0XA0-ը:

Ոչ, կաբելի նախկինում միացված ծայրը կտրեք մինչև կաբելի պատրաստումն ու վերամիացումը:

Որտե՞ղ պետք է լինի կաբելի էկրանավորումը 6ES7972-0BB51-0XA0-ի ներսում:

Բացահայտված էկրանավորումը պետք է գտնվի միացման տարրի շփման մակերեսին՝ անմիջապես:

Կփոխարկի՞ 6ES7972-0BB51-0XA0-ի PG սոկետը սարքի առանցքների նշանակումը:

Ոչ, բոլոր ծրագրավորման սոկետի շփման մակերեսները միանում են մեկ-մեկ համապատասխանությամբ միացման տարրի առանցքների հետ:

Կարո՞ղ եմ թողնել ավարտման ֆունկցիան միացված 6ES7972-0BB51-0XA0-ի վրա՝ անցողիկ միացված ներքին կայանում:

Ոչ, միացված ավարտումը անջատում է ելքային կաբելը և պետք է օգտագործվի միայն նախատեսված հատվածի վերջում:

Պետք է արդյո՞ք վերջնական սարքը, որը սնուցում է 6ES7972-0BB51-0XA0-ը, մնա միացված ցանցի գործարկման ժամանակ:

Այո, ակտիվ ավարտման դիմադրություն մատակարարող կայանը պետք է մնա միացված սկզբնավորման և գործարկման ընթացքում:

Կարո՞ղ եմ օգտագործել 6ES7972-0BB51-0XA0 մոդելը S7-300 PROFIBUS ինտերֆեյսի համատեղելի 90-աստիճանանոց FastConnect տարբերակի համար:

Այո, միացնիչը 90-աստիճանանոց մեկուսացման վերացման տարբերակն է՝ ծրագրավորման սարքի ինտերֆեյսով:

Համատեղելիության և պատվերի նշումներ

6ES7972-0BB51-0XA0 մոդելը պատվիրելուց առաջ. Օգտագործեք նշված FastConnect կաբելի պատրաստման մեթոդը, պահպանեք ուղիղ էկրանավորման շփումը և միացված վերջնակետային վերջավորումը, ինչպես նաև ապահովեք բավարար տեղ 90-աստիճանանոց բասի ելքի և PG միացման համար:

6ES7972-0BB51-0XA0 մոդելի համատեղելիության ստուգման ցուցակ

• Պահպանեք 0BB51 տարբերակը և PG-սոկետի պահանջը:
• Կաբելի ծայրը կտրեք մինչև նորից միացնելը:
• Հաշվի առեք շփման 10 ցիկլի սահմանափակումը:
• Պահպանեք մուտքային/ելքային նշանակումը և վերջնակետային միացիչների դիրքերը:
