Siemens SIMATIC HMI TP 270 10 դյույմանոց շփման վահանակ՝ 6AV6545-0CC10-0AX0
Արտադրող՝ Siemens
Կարգ: նոր մարկա
Առաքման ժամանակահատված՝ պահեստում է
Սկիզբը՝ Գերմանիա
Երաշխիք՝ 12 ամիս
Էլ․ հասցե՝ [email protected]
whatsApp-ը։ +86-18150117685
- Ընդհանուր տեսք
- Ապրանքի ընդհանուր նկարագրություն
- Հիմնական ֆունկցիաներ
- Պաշտոնական սպեցիֆիկացիաներ
- Հաճախակի տրվող հարցեր
- Համատեղելիության և պատվերի նշումներ
- Լավ վաճառվող մոդելներ
- Առաջարկվող ապրանքներ
Ընդհանուր տեսք
SIEMENS · SIMATIC HMI TP 270

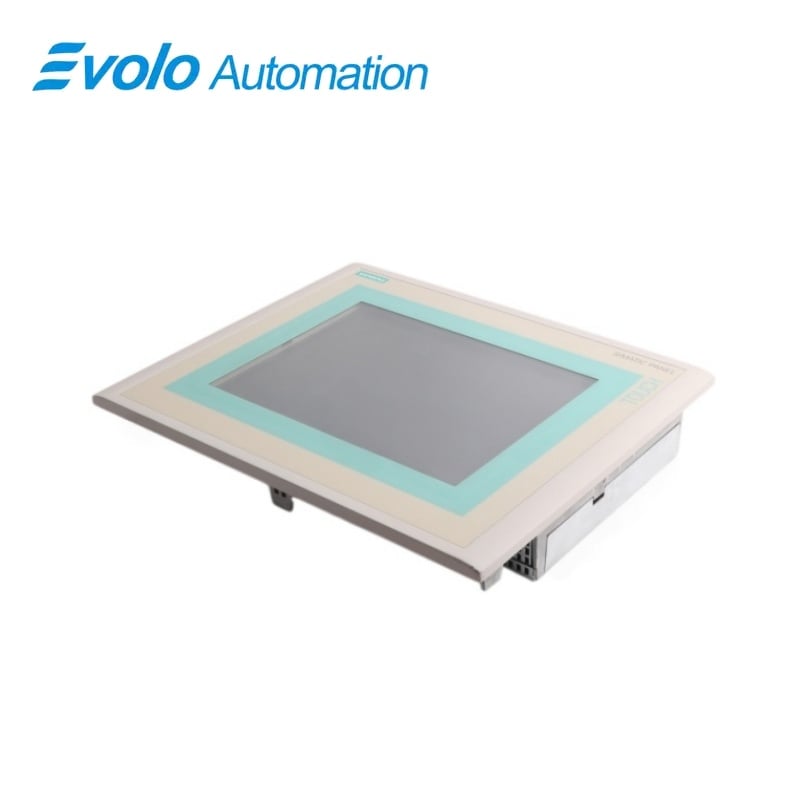

6AV6545-0CC10-0AX0 SIMATIC HMI TP 270 10 դյույմանոց շոշափելի վահանակ
TP 270-ը 10,4 դյույմանոց SIMATIC HMI շոշափելի վահանակ է՝ 256 գույնի STN էկրանով, 2 ՄԲ կոնֆիգուրացիոն հիշողությամբ և հաջորդական, PROFIBUS և USB միացման հնարավորությամբ:
Ամփոփում
| Բրենդ | Siemens |
|---|---|
| Մոդել | 6AV6545-0CC10-0AX0 |
| 📐/Product Type | 10,4 դյույմանոց արդյունաբերական շոշափելի վահանակ |
| Կորեն ֆունկցիա | Ապահովում է գունային շոշափելի տեսողականացում, զգուշացման մշակում և օպերատորի կառավարում միացված ավտոմատացման համակարգերի համար |
| Կիրառություն կամ համատեղելի շարք | SIMATIC S5, S7-200, S7-300/400, SINUMERIK և աջակցվող երրորդ կողմի կառավարիչներ |
Ճշգրիտ նույնականացում
Համեմատեք 6AV6545-0CC10-0AX0-ն սիմվոլ առ սիմվոլ և հաստատեք SIMATIC HMI TP 270 10 դյույմանոց շոշափելի վահանակի ամբողջական անվանումը:

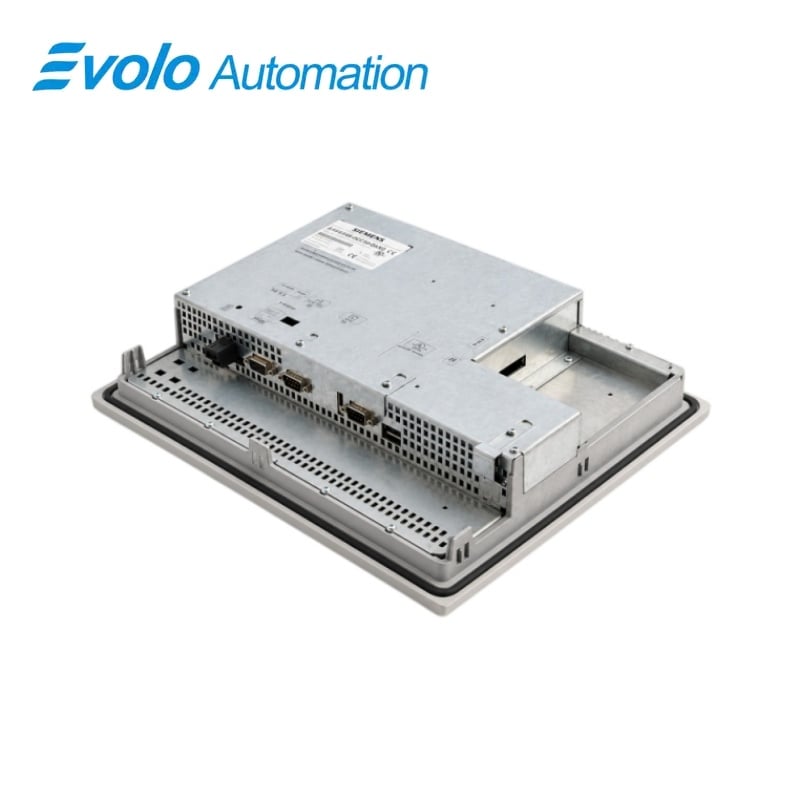

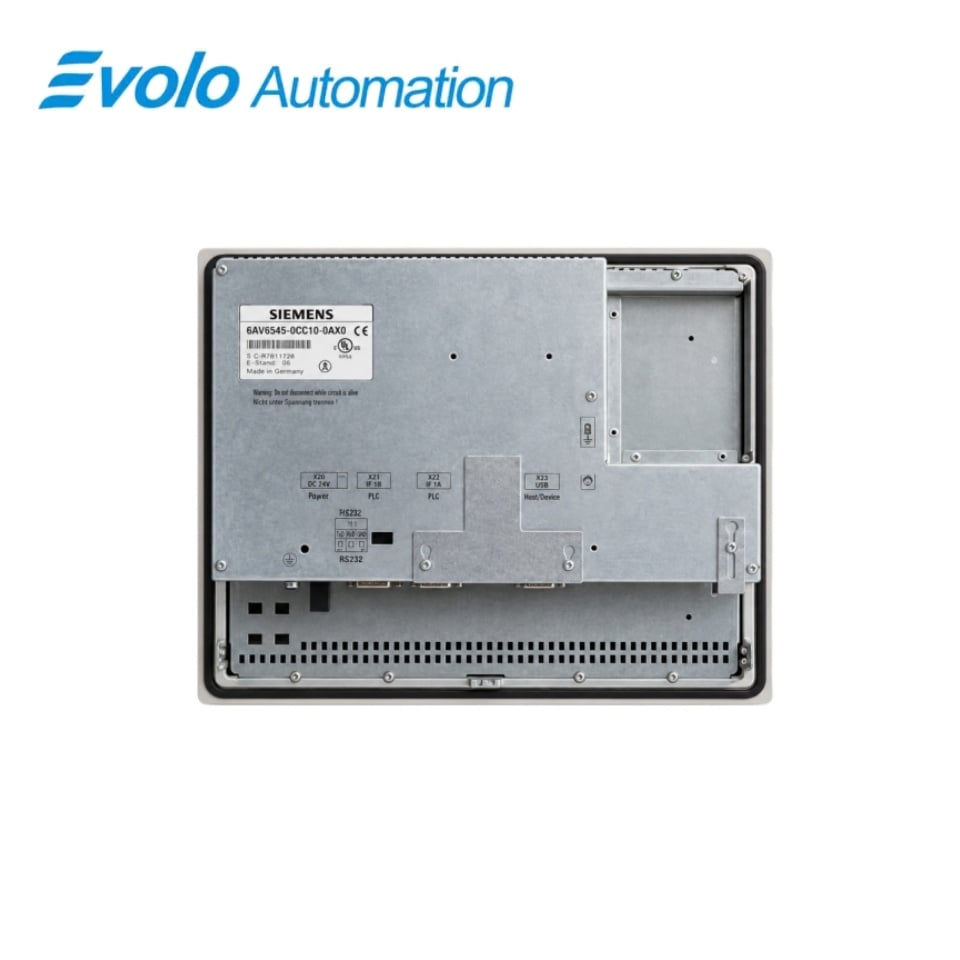

Ինտերֆեյսների դասավորություն
Միացնելուց առաջ հաստատել տեղադրված մատակարարումը, պորտերը, դաշտային միացումները և անհրաժեշտ աքսեսուարները:
Կոնֆիգուրացիայի ստուգում
Պահպանել հաստատված ճարտարագիտական նախագիծը, ցանցի պարամետրերը և տեղադրված համակարգի կողմից օգտագործվող ծրագրային տվյալները:
Ապրանքի ընդհանուր նկարագրություն
TP 270-ը 10,4 դյույմանոց SIMATIC HMI շոշափելի վահանակ է՝ 256 գույնի STN էկրանով, 2 ՄԲ կոնֆիգուրացիոն հիշողությամբ և հաջորդական, PROFIBUS և USB միացման հնարավորությամբ:
10,4 դյույմանոց 640 × 480 էկրանը ապահովում է ուղիղ անալոգային-ռեզիստիվ օպերատորական մուտք:
Հիմնական ֆունկցիաներ
Մեծ ռեզիստիվ շուշի էկրան:
10,4 դյույմանոց 640 × 480 էկրանը ապահովում է ուղիղ անալոգային-ռեզիստիվ օպերատորական մուտք:
Բազմակառավարիչային կապ:
Նատիվ դրայվերները աջակցում են SIMATIC S5, S7, SINUMERIK և ընտրված երրորդ կողմի կառավարման համակարգերին:
Հեռացվող տվյալների պահեստավորում
CompactFlash սլոտը աջակցում է արխիվներին և նախագծին առնչվող տվյալներին՝ պանելից դուրս:
Պաշտոնական սպեցիֆիկացիաներ
| Ցուցադրման տեխնոլոգիա | STN, 256 գույն |
|---|---|
| Էկրանի անկյունագիծ | 10,4 դյույմ |
| Հորիզոնական լուծաչափ | 640 պիքսել: |
| Ուղղահայաց լուծաչափ | 480 պիքսել: |
| Հետային լուսավորության MTBF-ը 25 °C-ում | 60 000 ժամ |
| Օպերատորի մուտք | Անալոգային դիմադրողային շփման էկրան |
| Գնահատված հոսանքի սպառում | 0.9 Ա |
| Տիպիկ մուտքային հզորություն | 15 Վ |
| Մշակիչ | 32-բիթանոց RISC |
| Օգտագործողի տվյալների հիշողություն | 2,048 ԿԲ |
| Հաջորդական ինտերֆեյսներ | 2 × RS232, 1 × RS422, 1 × RS485 |
| Առավելագույն PROFIBUS արագություն | 12 Մբիթ/վրկ |
| USB դաստավորներ | 1 |
| CF քարտերի սլոտեր | 1 |
| Առջևի պաշտպանություն | IP65 |
| Հետևի պաշտպանություն | IP20 |
| Օպերացիոն համակարգ | Windows CE |
| Առջևի չափսեր | 335 × 275 մմ |
| Ընդհանուր խորություն | 59 մմ |
| Մոտավոր քաշ | 4.5 կգ |
Հաճախակի տրվող հարցեր
Ի՞նչ նախագծի լուսանկարային լուծում է անհրաժեշտ 6AV6545-0CC10-0AX0 մոդելի համար
Նախագծեք կամ տեղափոխեք էկրանները բնիկ 640 × 480 պիքսելանոց էկրանի համար
Որ կառավարիչների ընտանիքներն են կարող հաղորդակցվել 6AV6545-0CC10-0AX0 մոդելի հետ
Աջակցվող բնիկ սարքավորումների վարիչներն են SIMATIC S5, S7-200, S7-300/400 և SINUMERIK
Կարո՞ղ են արխիվները պահվել 6AV6545-0CC10-0AX0 մոդելի արտաքին սարքում
Այո, CompactFlash քարտը կարող է պահել աջակցվող արխիվներն ու ծրագրային տվյալները
Ի՞նչ կապույտ պաշտպանություն է տրամադրվում 6AV6545-0CC10-0AX0 մոդելի համար
Ներկայիս առջևի մասը վարժանքի աստիճանավորված է IP65, իսկ հետևի պահոցը՝ IP20:
Որո՞նք են 6AV6545-0CC10-0AX0-ի ներդրված հաջորդական ինտերֆեյսները:
Պանելը ապահովում է երկու RS232, մեկ RS422 և մեկ RS485 ինտերֆեյս:
Ի՞նչ պետք է պահպանվի 6AV6545-0CC10-0AX0-ի փոխարինումից առաջ:
Պահպանեք նախագիծը, բաղադրատոմսերը, զգուշացումները, օգտագործողներին, արխիվները և կապի պարամետրերը:
Որո՞նք են 6AV6545-0CC10-0AX0-ի համար ստուգման ենթակա մոնտաժային չափսերը:
Հաստատեք 335 × 275 մմ առջևի ձևաչափը, 59 մմ խորությունը, սեղմման վիճակը և կաբինետի ազատ տարածքը:
Համատեղելիության և պատվերի նշումներ
Համատեղելիության ստուգման ցուցակ
- Օգտագործեք TP 270 10 դյույմանոց 640 × 480 էկրանի համար ստեղծված նախագիծ:
- Ստուգեք գոյություն ունեցող մեքենայի կողմից օգտագործվող PLC վարիչը և ֆիզիկական ինտերֆեյսը:
- Ստուգեք սարքավորման խցիկի բացվածքը, մոնտաժային լարը և հետին միջանկյալ տարածությունը մինչև պանելի տեղադրումը։
