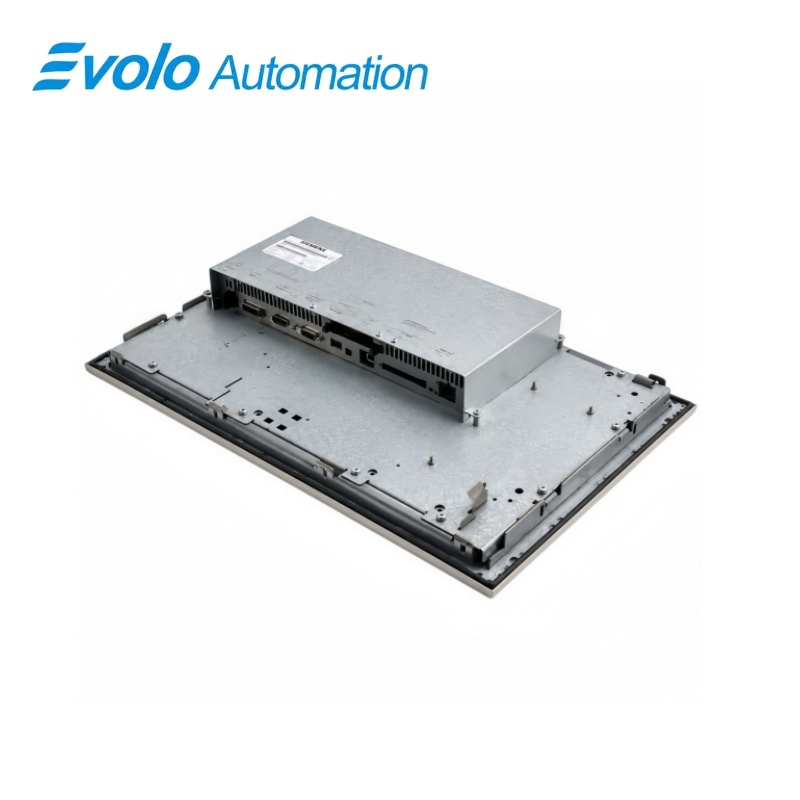

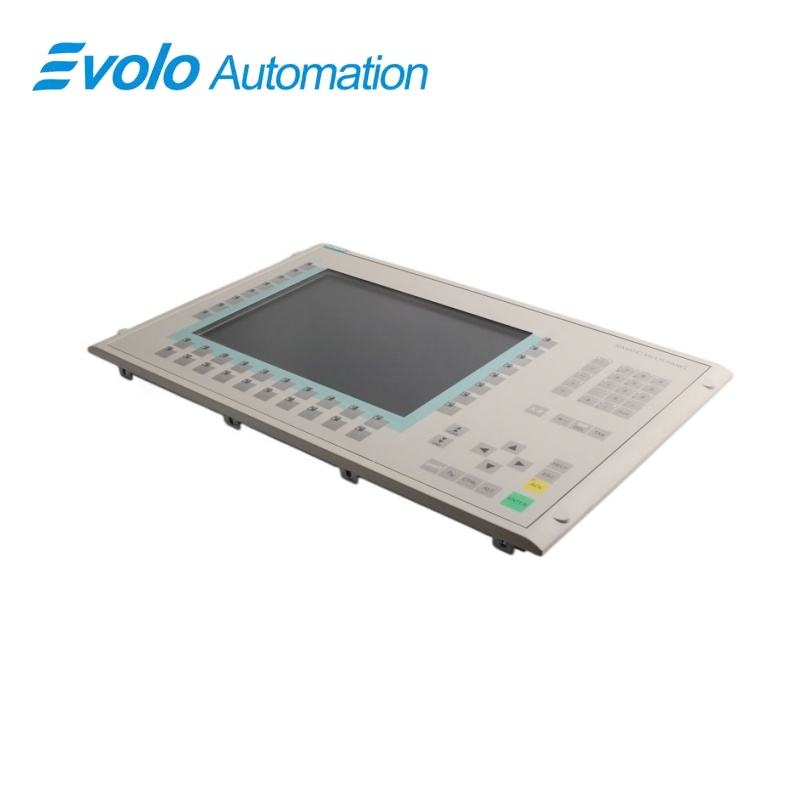

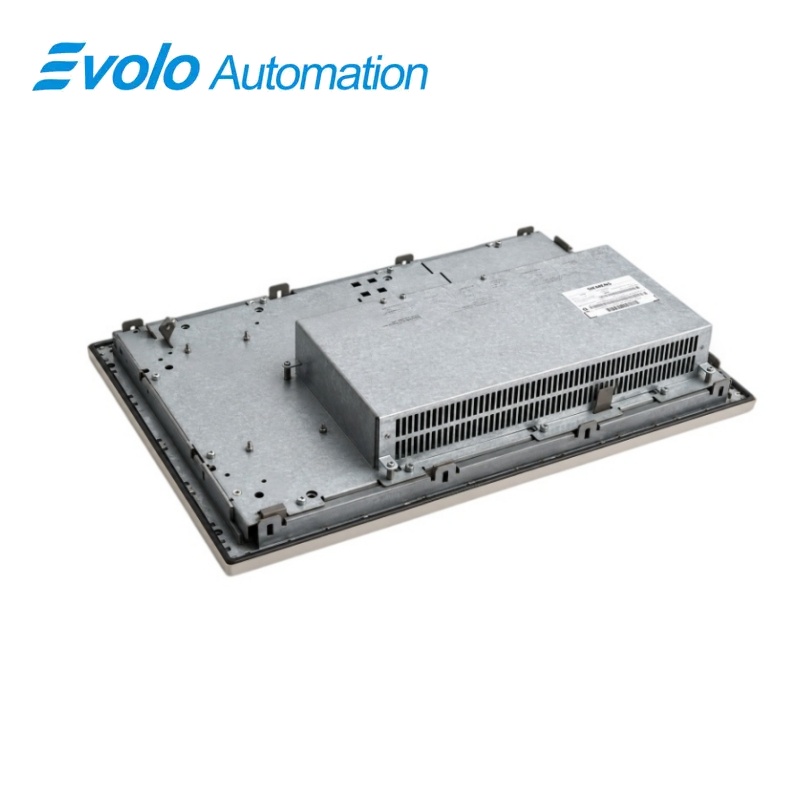

Siemens SIMATIC HMI MP 370 12-դյույմանոց ստեղնաշարով բազմաֆունկցիոնալ վահանակ՝ 6AV6542-0DA10-0AX0
Արտադրող՝ Siemens
Կարգ: նոր մարկա
Առաքման ժամանակահատված՝ պահեստում է
Սկիզբը՝ Գերմանիա
Երաշխիք՝ 12 ամիս
Էլ․ հասցե՝ [email protected]
whatsApp-ը։ +86-18150117685
- Ընդհանուր տեսք
- Ապրանքի ընդհանուր նկարագրություն
- Հիմնական ֆունկցիաներ
- Պաշտոնական սպեցիֆիկացիաներ
- Հաճախակի տրվող հարցեր
- Համատեղելիության և պատվերի նշումներ
- Լավ վաճառվող մոդելներ
- Առաջարկվող ապրանքներ
Ընդհանուր տեսք
SIEMENS · SIMATIC HMI բազմաֆունկցիոնալ պանելներ
6AV6542-0DA10-0AX0 SIMATIC HMI MP 370 12-դյույմանոց ստեղնաշարով բազմաֆունկցիոնալ պանել
MP 370 12-դյույմանոց ստեղնաշարով պանելը Windows CE օպերացիոն համակարգով է, ունի 12,1 դյույմանոց TFT էկրան, մեծ քանակությամբ մեմբրանային ստեղներ և հաջորդական, MPI/PROFIBUS-DP, Ethernet և USB ինտերֆեյսներ:
Ամփոփում
| Բրենդ | Siemens |
|---|---|
| Մոդել | 6AV6542-0DA10-0AX0 |
| 📐/Product Type | SIMATIC HMI MP 370 12-դյույմանոց ստեղնաշարով բազմաֆունկցիոնալ պանել |
| Կորեն ֆունկցիա | Ապահովում է ստեղնաշարի միջոցով մեքենայի տեսողական ներկայացումն ու կառավարումը՝ PLC-ի և արտադրական ցանցի միացմամբ |
| Կիրառություն կամ համատեղելի շարք | SIMATIC HMI համակարգեր՝ ProTool ծրագրային ապահովմամբ արդյունաբերական մեքենաների և գործընթացային սարքավորումների համար |
Ճշգրիտ նույնականացում
Համեմատեք 6AV6542-0DA10-0AX0 նշանային տառերը տառից տառ և հաստատեք SIMATIC HMI MP 370 12-դյույմանոց ստեղնաշարով բազմաֆունկցիոնալ պանելի ամբողջական անվանումը:
Ինտերֆեյսների դասավորություն
Միացնելուց առաջ հաստատել տեղադրված մատակարարումը, պորտերը, դաշտային միացումները և անհրաժեշտ աքսեսուարները:
Կոնֆիգուրացիայի ստուգում
Պահպանել հաստատված ճարտարագիտական նախագիծը, ցանցի պարամետրերը և տեղադրված համակարգի կողմից օգտագործվող ծրագրային տվյալները:
Ապրանքի ընդհանուր նկարագրություն
MP 370 12-դյույմանոց ստեղնաշարով պանելը Windows CE օպերացիոն համակարգով է, ունի 12,1 դյույմանոց TFT էկրան, մեծ քանակությամբ մեմբրանային ստեղներ և հաջորդական, MPI/PROFIBUS-DP, Ethernet և USB ինտերֆեյսներ:
Երեսունութ համակարգային ստեղներ և երեսունվեց լուսավորվող՝ կարգավորելի ֆունկցիոնալ ստեղներ ապահովում են մեքենայի ուղիղ շահագործումը՝ առանց շփման էկրանի: Հաջորդական, MPI/PROFIBUS-DP, 10/100 Mbit/s Ethernet և USB հոստ միացումները միացնում են պանելը կառավարիչներին, ինժեներական կայաններին և պերիֆերիական սարքերին: PC Card և CompactFlash սլոտերը ապահովում են հեռացվող պահեստավորում բաղադրատոմսերի, ճարտարապետական տվյալների, հաղորդագրությունների և այլ ծրագրային տվյալների համար:
Հիմնական ֆունկցիաներ
Հատուկ արդյունաբերական ստեղնաշար
Երեսունութ համակարգային ստեղներ և երեսունվեց լուսավորվող՝ կարգավորելի ֆունկցիոնալ ստեղներ ապահովում են մեքենայի ուղիղ շահագործումը՝ առանց շփման էկրանի:
Բազմաինտերֆեյսային կապ
Հաջորդական, MPI/PROFIBUS-DP, 10/100 Mbit/s Ethernet և USB հոստ միացումները միացնում են պանելը կառավարիչներին, ինժեներական կայաններին և պերիֆերիական սարքերին:
Ընդարձակվող տվյալների պահեստավորում
PC-ի քարտերի և CompactFlash-ի սլոթները ապահովում են բաղադրատոմսերի, ճարտարապետական փաստաթղթերի, հաղորդագրությունների և այլ ծրագրային տվյալների համար հեռացվող պահեստավորում:
Պաշտոնական սպեցիֆիկացիաներ
| Մշակիչ | 64-բիթ RISC CPU |
|---|---|
| Վառվող հիշություն | ընդհանուր 12 ՄԲ. Մինչև 7 ՄԲ՝ ProTool-ի կոնֆիգուրացիաների համար |
| Օպերացիոն համակարգ | Microsoft Windows CE |
| Ցուցադրման տեխնոլոգիա | TFT LCD |
| Ակտիվ էկրանի անկյունագիծ | 12.1 դյույմ |
| Դիսպլեյի լուսանկարություն | 800 × 600 պիքսել |
| Ցուցադրելի գույներ | 256 |
| Երազանից | CCFL՝ մոտավորապես 50 000 ժամ ծառայության ժամկետով |
| Համակարգային ստեղներ | 38, այդ թվում՝ 3 LED լամպերով |
| Կոնֆիգուրացիոն ֆունկցիոնալ ստեղնաշարեր | 36 ստեղներ LED-ներով. բոլոր 36-ը կարող են օգտագործվել որպես մեղմ ստեղներ |
| ՊԼԿ-ի և ինժեներական ինտերֆեյսներ | 1 × RS 232/TYY, 1 × RS 232 և 1 × RS 422/RS 485 |
| S7 ցանցային միացում | MPI/PROFIBUS-DP |
| Ethernet Interface | 1 × 10/100 Մբիտ/վրկ |
| USB ինտերֆեյս | 1 × 12 Մբաուդ հոստ |
| Հանելի պահեստավորում | 1 × PC քարտի սլոտ եւ 1 × CompactFlash սլոտ |
| Առջևի պաշտպանություն | IP65՝ ճիշտ վահանակի տեղադրման դեպքում |
| Մունտինգ դիրք | Ուղղահայաց՝ առավելագույն թեքումը ±35° արտաքին օդափոխության առանց |
| Աշխատանքային ջերմաստիճան | 0-ից +50 °C ուղղահայաց դիրքում՝ առավելագույն թեքման դեպքում՝ 0-ից +35 °C |
| Փոխադրման եւ պահեստավորման ջերմաստիճան | -20-ից +60 °C |
| Առավելագույն հարաբերական խոնավություն | 85%, առանց խտացման |
Հաճախակի տրվող հարցեր
6AV6542-0DA10-0AX0-ն օգտագործում է շոշափման էկրան՞
Ոչ, այս տարբերակը կառավարվում է մեմբրանային ստեղների եւ լուսավորվող՝ կարգավորելի ֆունկցիոնալ ստեղների միջոցով:
6AV6542-0DA10-0AX0-ում ինչքան կոնֆիգուրացիոն հիշողություն է հասանելի:
Պանելը պարունակում է 12 ՄԲ ֆլեշ-հիշողություն, որից մինչև 7 ՄԲ-ը հասանելի է ProTool կոնֆիգուրացիաների համար:
Ո՞ր ցանցերն են կարող ուղղակի միացվել 6AV6542-0DA10-0AX0-ին:
Պանելը աջակցում է S7 կապի համար MPI/PROFIBUS-DP-ին և գործարանային ցանցի միացումների համար 10/100 Մբիտ/վ էթերնետին:
Կարելի՞ է օգտագործել արտաքին հիշողություն 6AV6542-0DA10-0AX0-ի հետ:
Այո, առանձին PC Card և CompactFlash սլոտերը կարող են պահել բաղադրատոմսեր, ճարտարապետական տվյալներ, հաղորդագրություններ և այլ ծրագրային տվյալներ:
Ի՞նչ տեղադրման անկյուն է թույլատրված 6AV6542-0DA10-0AX0-ի համար:
Տեղադրեք ուղղաձիգ կամ ±35° սահմաններում, միաժամանակ հաշվի առնելով թեք տեղադրման դեպքում ցածրագույն թույլատրելի շրջակա ջերմաստիճանը:
Ո՞ր պերիֆերիական սարքերն են կարող միացվել 6AV6542-0DA10-0AX0-ին:
Սերիալային և USB հոստ ինտերֆեյսները աջակցում են հաստատված ինժեներական սարքերին, տպիչներին, ստեղնաշարերին, մկնիկներին և հիշողության պերիֆերիական սարքերին:
Ինչպե՞ս պետք է պատրաստվել 6AV6542-0DA10-0AX0-ի փոխարինմանը:
Պրոյեկտը ProTool-ում, բաղադրատոմսերը, արխիվները, գաղտնաբառերը, հաղորդակցության պարամետրերը և հեռացվող քարտի պարունակությունը պետք է պահպանվեն մինչև վահանակի հեռացումը:
Համատեղելիության և պատվերի նշումներ
Համատեղելիության ստուգման ցուցակ
- Օգտագործեք բանալիով կառավարվող 12 դյույմանոց տարբերակը և պահպանեք տեղադրված պիտակավորման շերտերը և մեմբրանային ստեղների նշանակումները:
- MPI/PROFIBUS-DP, հաջորդական և Ethernet պարամետրերը պետք է համաձայնեցված լինեն գոյություն ունեցող կառավարիչի և գործարանային ցանցի հետ:
- ProTool պրոյեկտը պետք է ներմուծվի, իսկ հեռացվող քարտի և օգտագործողի բոլոր տվյալները՝ պատճենվեն մինչև վահանակի փոխարինումը:
