Ամփոփում
Ծագման վայր: |
Շվեդիա |
Անունը՝ |
ABB |
Մոդելի համարը՝ |
NDSM05 |
Պատվիրման մանրամասները. |
Ընդօրինակ նոր, գործարանային կնքված |
Առաքման ժամանակ: |
5-7 օր |
Վճարման պայմանները. |
T/T |
Մատակարարման կարողություն: |
Պահեստում |
Սպեցիֆիկացիաներ
|
Պարամետր |
Տեխնիկական բնութագրեր |
|
Մոդել |
NDSM05 |
|
Չափսեր |
3.5 × 31.3 × 17.6 սմ |
|
Քաշ |
0.28 կգ |
|
Տիպ սարք |
Bailey NET90 թվային ստրայկ մոդուլ |
|
Մունտինգ |
Մեկ սլոտի հեռավորություն ստանդարտ մոդուլի մոնտաժման միավորում |
|
Սերտիֆիկացիա |
CSA-ի կողմից սերտիֆիկացված գործընթացի կառավարման սարքավորումների համար սովորական (ոչ վտանգավոր) վայրերում |
|
Շրջակա միջավայր |
Կիրառվում են ստանդարտ շրջակա միջավայրի սպեցիֆիկացիաները (տես՝ CE93-9000) |
|
Էլեկտրամատակարարման աղբյուրներ |
5 Վ մոդուլի սնուցում (±5 % շեղում), 24 Վ մուտք/ելքի սնուցում (21.6–26.4 Վ առավելագույն շեղում) |
|
Հոսանքի սպառում |
757 մԱ (տիպիկ), 867 մԱ (առավելագույն) ±5 Վ միակողմանի հոսանքից |
|
Կարգավոր էnergie |
4.6 Վտ (տրամաբանություն), 5.0 Վտ (I/O) |
|
Մուտքի լարման մակարդակներ |
24 Վտ տրամաբանական բարձր՝ 1 Վտ I/O նվազագույն, 24 Վտ տրամաբանական ցածր՝ 0.16–1.65 Վտ առավելագույն |
|
Մուտքի հոսանքի մակարդակներ |
24 Վտ տրամաբանական ցածր՝ -11.8 մԱ, 24 Վտ տրամաբանական բարձր՝ 100 մկԱ առավելագույն (աղբյուրի շղթա) |
|
Ելքի լարման մակարդակներ |
24 Վտ տրամաբանական ցածր՝ 1.0 Վտ տիպիկ (սինկ հոսանք՝ 120 մԱ առավելագույն), 24 Վտ տրամաբանական բարձր՝ 0.4 Վտ տիպիկ |
|
Արտահանման հոսք |
24 Վտ առավելագույն սինկ հոսանք՝ 120 մԱ |
|
Տարածման ժամանակաշրջան |
Տիպիկ՝ մուտքի ցածր→բարձր՝ 50 մկվրկ, բարձր→ցածր՝ 25 մկվրկ; ելքի բարձր→ցածր՝ 25 մկվրկ, ցածր→բարձր՝ 100 մկվրկ |
|
Pin-ների միացումներ |
Տեսեք 8-րդ, 9-րդ և 10-րդ աղյուսակները |
|
Իզոլյացիայի լարումներ |
150 Վ ՄՍ (ալիքից ալիք), 150 Վ ՄՍ (ալիքից համակարգ/տրամաբանություն) |
|
Հարվածային լարման դիմացկունություն |
Համապատասխանում է IEEE Std 472-1974 ստանդարտին՝ մուտք/ելքի ալիքների համար |
|
Առավելագույն լարի չափս |
12 AWG (դաշտային միացումներից TDI01-ին) |
Նկարագրություն

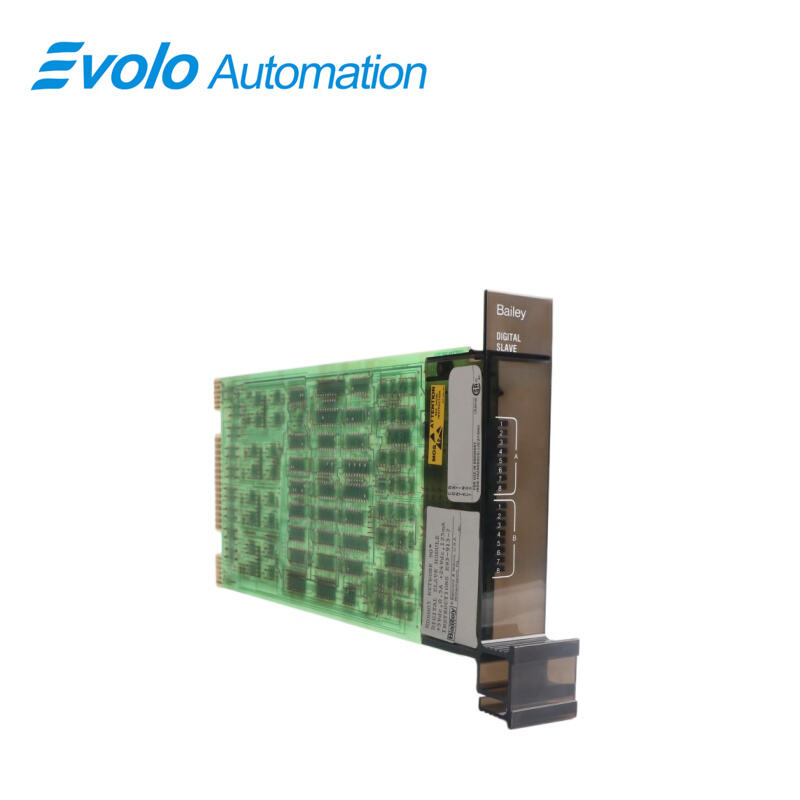

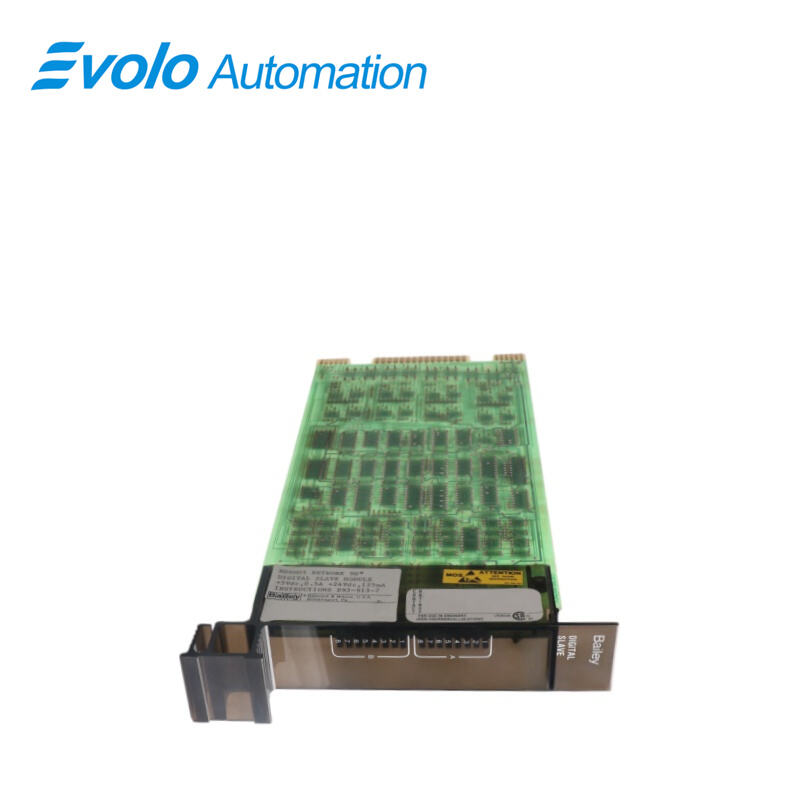

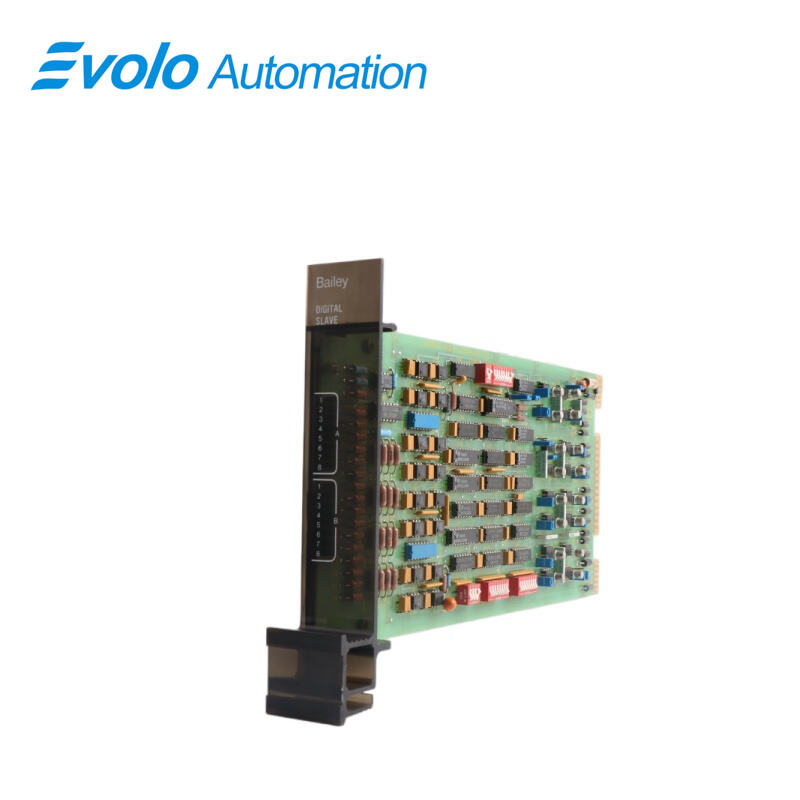

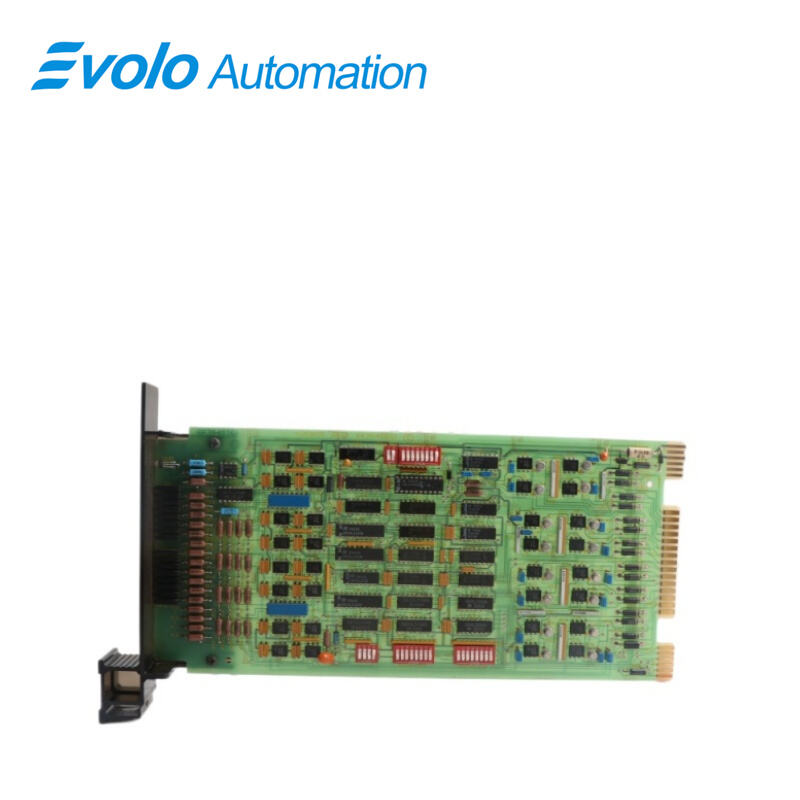

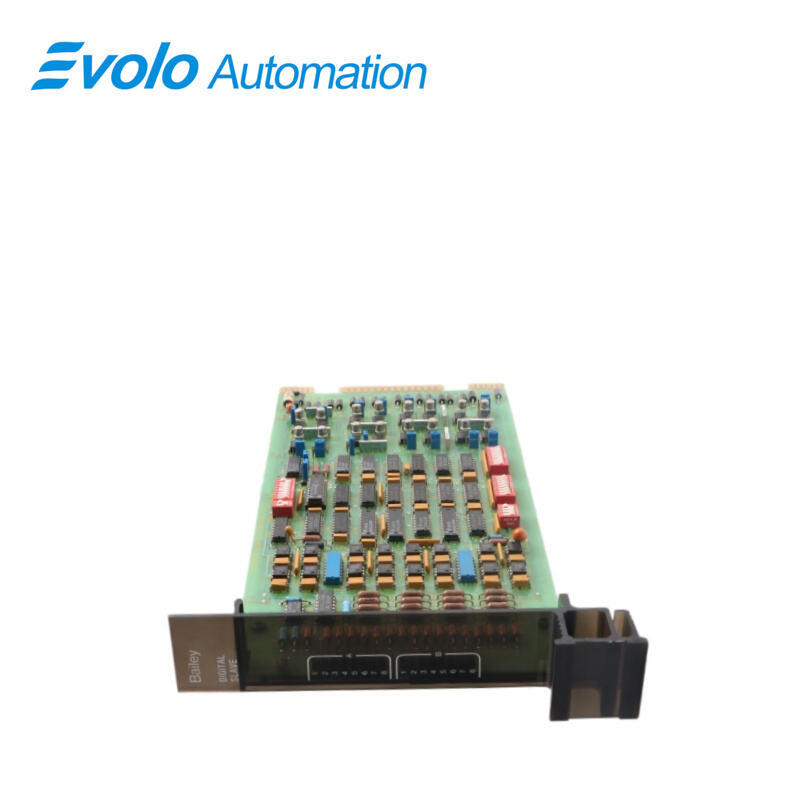

Թվային ստավր մոդուլը (DSM05) զբաղեցնում է մեկ սլոտ NETWORK 90 մոդուլի մոնտաժման միավորում (MMU): Ինչպես ցույց է տրված 1-ին նկարում, DSM05-ը բաղկացած է առջևի մասից և մեկ տպագրված սարքավորման քարտից: Մոդուլի առջևի մասի հետևում տեղադրված են երկու տեսակի կիսահաղորդչային լուսատվյալ դիոդներ (LED-ներ). «ստատուս» LED-ը և ութականից բաղկացած երկու խումբ «խմբային ազդանշան» LED-ներ: Օգտատերը կարող է կարդալ LED-ները առջևի մասի պլաստիկ առջևի սալիկի միջոցով: Այս LED-ների մասին մանրամասն նկարագրություն տրված է սույն հրատարակության «Ցուցանիշներ» բաժնում: Ֆունկցիոնալ առումով DSM05-ը մի I/O «ստավր» ինտերֆեյս է, որը աշխատում է երկու «մաստեր»-ներից որևէ մեկի հետ. բազմաֆունկցիոնալ կառավարիչի (MFC) կամ տրամաբանական մաստեր մոդուլի (LMM) հետ: Այս մաստերները հսկում են DSM05-ի կողմից մշակվող թվային մուտք կամ թվային ելքի երկու խմբերը՝ յուրաքանչյուրում ութ ազդանշան:
Կիրառումներ
Էլեկտրակայաններ. Ջերմային էլեկտրակայանների և ենթակայանների գործընթացների վերահսկում:
Նավթաքիմիական ձեռնարկություններ. Նավթավերամշակման և քիմիական արտադրության գծերի տրամաբանական փոխկապակցում:
Թղթի և հանքարդյունաբերական ձեռնարկություններ. Մեծ մասշտաբի արտադրական սարքավորումների թվային սիգնալների վերահսկում:
Ջրի մաքրման կայաններ. Բաշխված համակարգի վերահսկում ջրամբարների և մաքրման կայանների համար:
Օպերացիա
1. Սովորական շահագործում
Սովորական շահագործման ժամանակ վերահսկող սարքը («վերահսկող») «հարցում» է DSM05-ը՝ որոշելու սիգնալային խմբերի կոնֆիգուրացիան և վիճակը: Վերահսկողը՝ Համոզվում է, որ վերահսկողի մեջ կոնֆիգուրացված խմբի վիճակը (մուտք կամ ելք) համընկնում է սլեյվի կոնֆիգուրացիայի ստեղնաշարի կողմից սահմանված վիճակի հետ: Կարդում է մուտքային խմբերի վիճակը: Սահմանում է ելքային խմբերի վիճակը: DSM05-ը վարում է իր առջևի մասի «վիճակ» LED-ը կանաչ գույնով՝ ցույց տալու համար, որ համակարգը սովորական ռեժիմով է աշխատում: Մոդուլը օգտագործում է նաև առջևի մասի 16 հատ «խմբային սիգնալ» LED-ներ՝ ցույց տալու համար, թե մուտքային/ելքային սիգնալները «միացված» են թե «անջատված»:
2. Լռելյայն շահագործում
«Սովորական» ռեժիմի ժամանակ DSM05-ը կատարում է երկու հատուկ գործառույթներից մեկը։ Եթե որևէ վերահսկիչ ձախողվի (կամ հանվի համակարգից), DSM05-ի վերահսկման տրամաբանությունը կամ բոլոր ելքերը դիրքավորում է նախատեսված «սովորական» վիճակում, կամ պահպանում է ելքերի վիճակը այնպես, ինչպես դրանք գտնվում էին սովորական ռեժիմի առաջացման պահին (կախված մոդուլի կոնֆիգուրացիոն սվիթչի կարգավորման վիճակից. տես «Մոդուլի կոնֆիգուրացիոն սվիթչի կարգավորում» այս հրապարակման բաժինը)։ DSM05-ը նաև միացնում է իր «ստատուս» LED-ը կարմիր գույնով և վառում է «խմբային սիգնալ» LED-ները՝ ցույց տալու համար, թե որ ելքերն են միացված։
Հաճախադեպ տրվող հարցեր
Հ: Ի՞նչ է NDSM05-ը։
Պ: NDSM05-ը Bailey NET90 թվային ստորակարգ մոդուլ է։
Հ: Կարո՞ղ է NDSM05-ը փոխարինել NDSM01-ը։
Պ: Ֆունկցիոնալ նման է, սակայն սպեցիֆիկացիաները կարող են տարբերվել։ Փոխարինման առաջ անհրաժեշտ է ստուգել համակարգի վերջնական միացման միավորի համատեղելիությունը։
Հ: Ինչու՞ է համակարգը չի ճանաչում NDSM05-ը միացնելուց հետո։
Պ: Ստուգեք մոդուլի DIP սվիթչերը/ջամփերները։ Նոր մոդուլի հասցեն պետք է համընկնի հին մոդուլի հասցեի հետ, որպեսզի համակարգը ճիշտ միացվի։
Հ: Արդյո՞ք այս NDSM05-ը աջակցում է 120 Վ փոփոխական հոսանքի մուտքային լարմանը։
Ա. Ոչ։ Սա 24 Վ միշտ հոսանքի մոդուլ է. Բարձր լարման մուտքը կայրի ներքին օպտոկուպլերը։
