Ամփոփում
Ծագման վայր: |
Շվեդիա |
Անունը՝ |
ABB |
Մոդելի համարը՝ |
NDBU-85C |
Պատվիրման մանրամասները. |
Ընդօրինակ նոր, գործարանային կնքված |
Առաքման ժամանակ: |
5-7 օր |
Վճարման պայմանները. |
T/T |
Մատակարարման կարողություն: |
Պահեստում |
Սպեցիֆիկացիաներ
|
Արտադրանքի անվանումը. |
Ճյուղավորման սարք |
|
儷ամուս: |
NDBU-85C |
|
Չափսեր. |
26.3 × 9.5 × 5.5 սմ |
|
Քաշ՝ |
0.95 կգ |
|
Միացումների քանակը. |
9 ելք (8 × 5 Մբիթ/վ, 1 × 10 Մբիթ/վ) |
|
Շարժական ալիքներ՝ |
8 հետևորդ + 1 վերահսկիչ |
|
Տվյալների փոխանցման արագություն. |
Աջակցում է 5 Մբիթ/վ և 10 Մբիթ/վ արագություններին (կարգավորելի) |
|
Օպտիկական կաբելի տեսակը. |
POF (5 Մբիթ/վրկ) կամ HCS (10 Մբիթ/վրկ), խառնումը չի աջակցվում |
|
Էլեկտրամատակարարում՝ |
24 Վ հաստատուն հոսանք ±10 %, ներքին պաշտպանված ֆյուզով, գալվանականորեն մեկուսացված |
|
Մոնտաժում: |
DIN ռեյլի վրա մոնտաժավորում սայլակավոր ամրացման միջոցներով |
|
Հավաքական: |
Վենտիլյացված կառուցվածք՝ սառեցման ճեղքերով |
Նկարագրություն

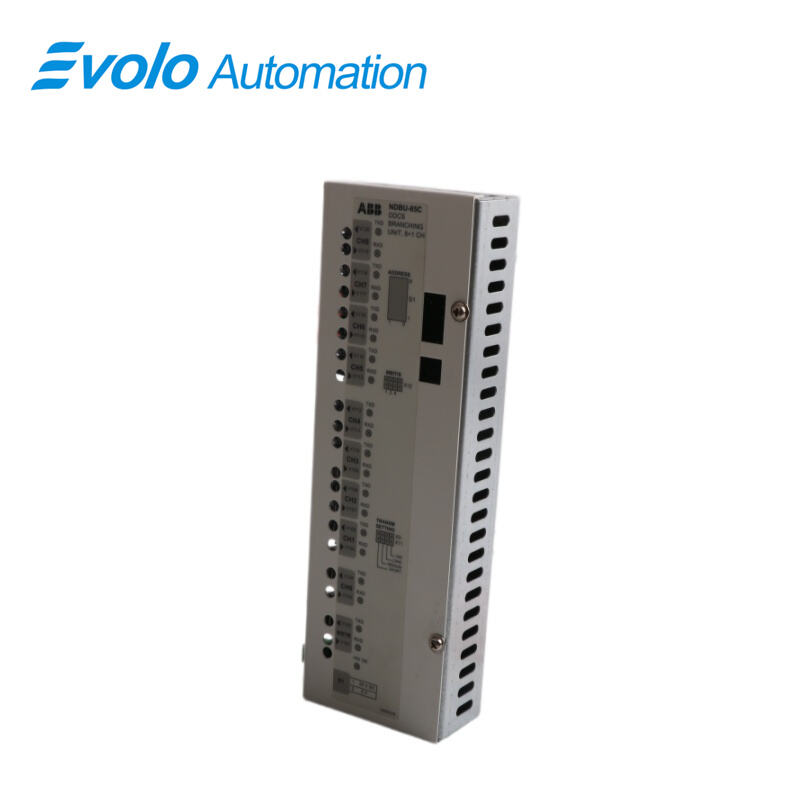

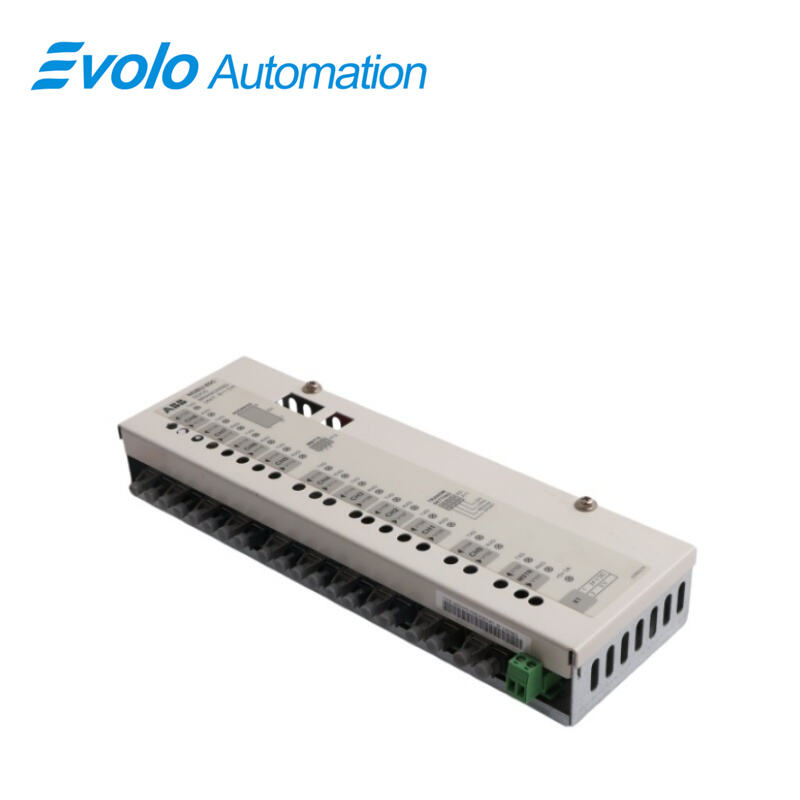

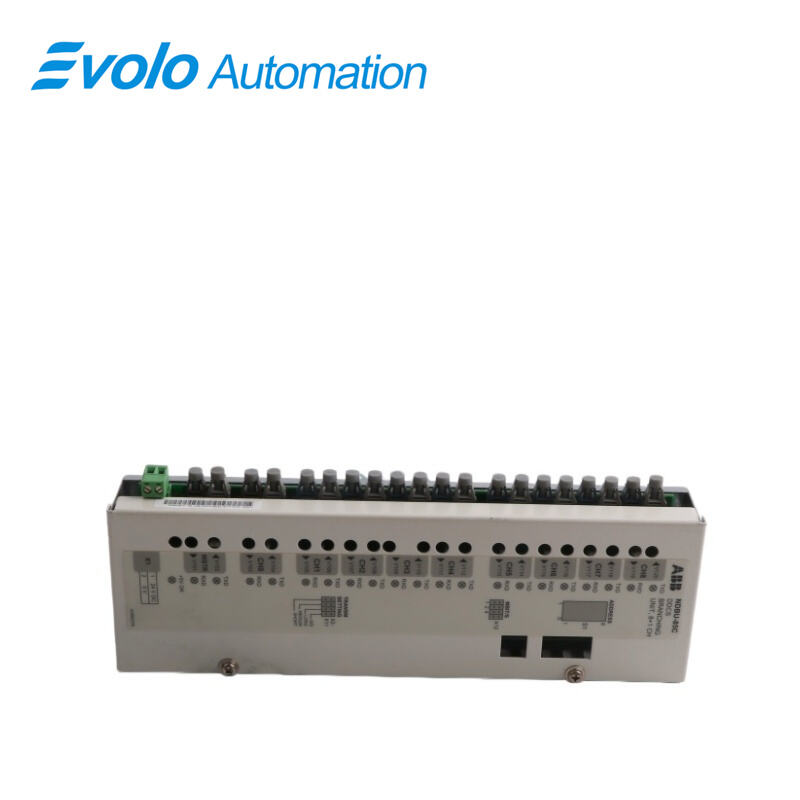

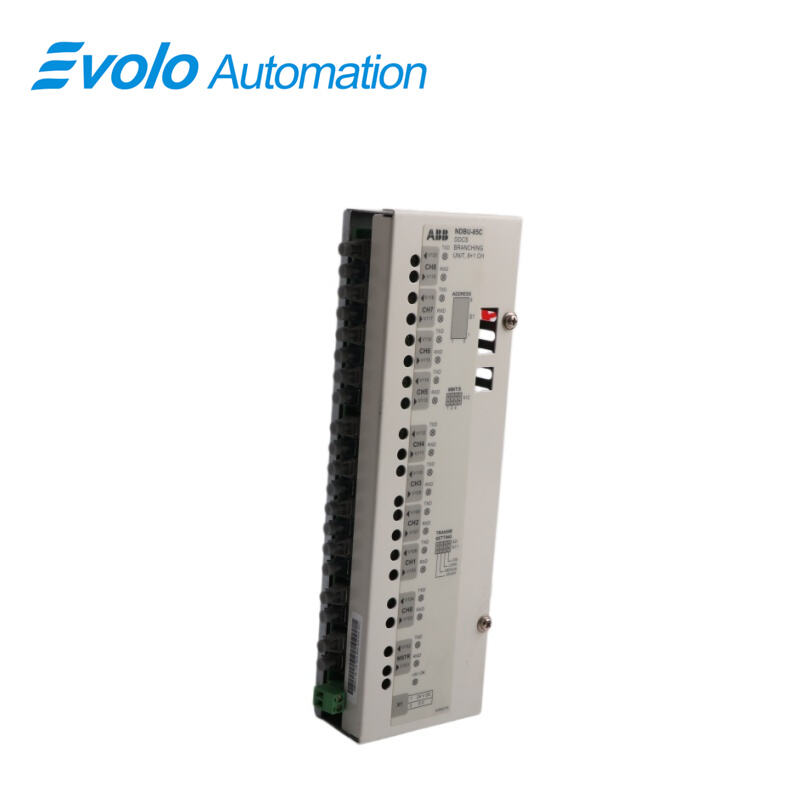

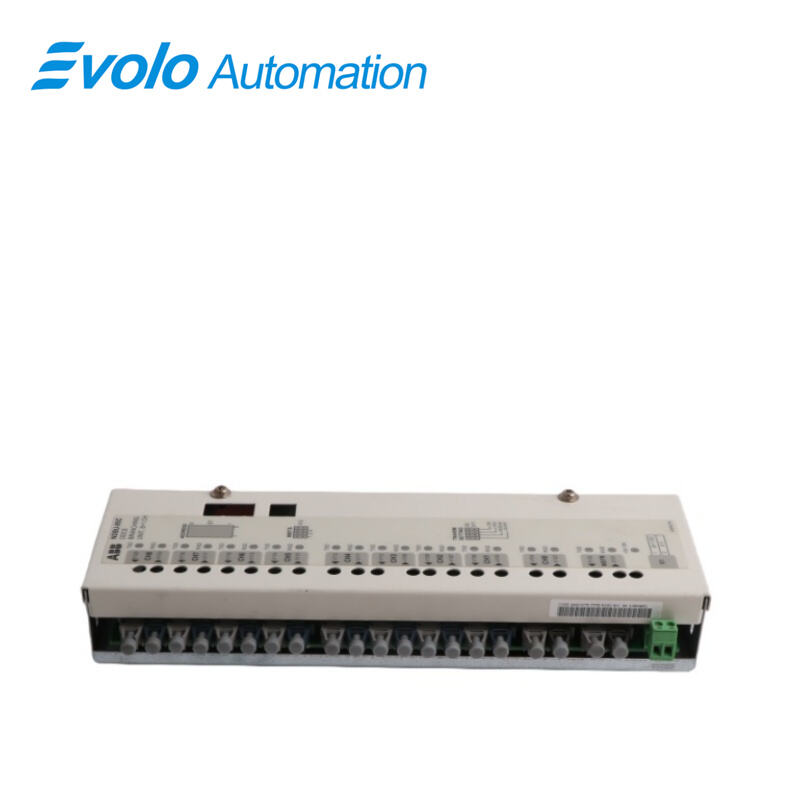

NDBU-85C-ն մի հարկավոր ԴԴԿՀ (Տարածված շարժիչի կառավարման համակարգ) ճյուղավորման միավոր է, որը նախատեսված է օպտիկական ցանցերում թվային կապի սիգնալների կառավարման և բաշխման համար՝ հիմնականում ABB-ի ACS800, DCS800-S0 կամ DCS800-EP միջավայրերում: Այն ապահովում է 8 հետևորդային ալիք և մեկ վարող ալիք, ինչը թույլ է տալիս կառուցել ճկուն աստղաձև կամ ծառաձև ցանցեր՝ հուսալի կապի համար:
Կիրառումներ
Թղթի և տպագրության գործարաններ. Օգտագործվում է մի քանի թղթի մեքենայի շարժիչների ճշգրիտ արագության համաժամանակեցման համար:
Մետաղների հալման և մետաղական թիթեղների գլանման գործարաններ. մեծ սառը/տաք գլանման մեքենաներում մի քանի հզորության միավորների միացման համար:
Քամու էներգիայի կայաններ. քամու տուրբինների հաճախականության փոխակերպիչի կառավարման տուփում կառավարման սիգնալների երկարացման համար:
Մեծ մատերիալների մշակման գործարաններ. Երկար հեռավորության փոխադրիչ ժապավենների համակարգերում բազմաթիվ հաճախականության փոխակերպիչների բաշխված կապ:
Ընդհանուր նշումներ
• Մեկուսացված հոսանքի շարժիչներ (օրինակ՝ DCS 600 արտադրանքներ) օգտագործում են 10 ՄԲդ օպտիկական հաղորդիչներ/ընդունիչներ:
• ACS 600 արտադրանքները օգտագործում են ինչպես 5 ՄԲդ, այնպես էլ 10 ՄԲդ օպտիկական հաղորդիչներ/ընդունիչներ:
• Մեխանիկորեն երկու տեսակներն էլ նույնն են, այսինքն՝ ընդունում են նույն կաբելային միացնիչները:
• 5 ՄԲդ-ի և 10 ՄԲդ-ի խառնումը հնարավոր չէ:
• 5 ՄԲդ օպտիկական բաղադրիչների դեպքում կարելի է օգտագործել միայն պլաստիկ օպտիկական մանրաթելային կաբել (POF):
Հաճախադեպ տրվող հարցեր
Հ: Ի՞նչ է նշանակում «C» վերջավորությունը NDBU-85C-ում:
Պ: «C»-ն նշանակում է, որ սխեմայի տախտակը ենթարկվել է կոնֆորմալ ծածկույթի մշակման, ինչը այն հարմարեցնում է կոռոզիայի կամ բարձր խոնավության պայմանների համար, օրինակ՝ քիմիական գործարաններում և ծովային միջավայրում:
Հ: Ինչու՞ են որոշ ալիքների LED-ները չմիջանկյալվում NDBU-85C-ում:
Պ: Եթե ալիքը օգտագործվում է, սակայն LED-ը չի միջանկյալվում, սովորաբար դա նշանակում է, որ բացակայում է օպտիկական սիգնալը: Խնդրում ենք ստուգել՝ օպտիկական մանրաթելային կաբելը վնասված է, թե ոչ, կամ մյուս սարքը միացված է, թե ոչ:
Հարց՝ Կարո՞ղ է NDBU-85C-ը օգտագործվել փոխանակելիորեն NDBU-95-ի հետ նույն ցանցում:
Պատասխան՝ Այո: Դրանք միևնույն ապրանքային շարքից են, սակայն նկատի ունեցեք, որ NDBU-95-ը ունի լրացուցիչ կապի ռեժիմներ (օրինակ՝ REGEN ռեժիմ) և աջակցում է բարձր արագության:
Հարց՝ Ինչու՞ է DriveWindow ծրագրային ապահովման մեջ NDBU-85C-ի համար սահմանած հասցեն չի ճանաչվում:
Պատասխան՝ Համոզվեք, որ հասցեն 76-ից 124-ի միջակայքում է, և համակարգչին (PC) ավելի մոտ գտնվող սարքի հասցեի արժեքը պետք է մեծ լինի:
Հարց՝ NDBU-85C-ի առավելագույն կապի հեռավորությունը ինչն է:
Պատասխան՝ Օգտագործելով POF մանրաթելային օպտիկական կաբելներ՝ հեռավորությունը սովորաբար 20–30 մետր է. Օգտագործելով HCS կաբելներ և հատուկ կարգավորումներ՝ հեռավորությունը կարող է մեծացվել 50–200 մետր սահմաններում:
