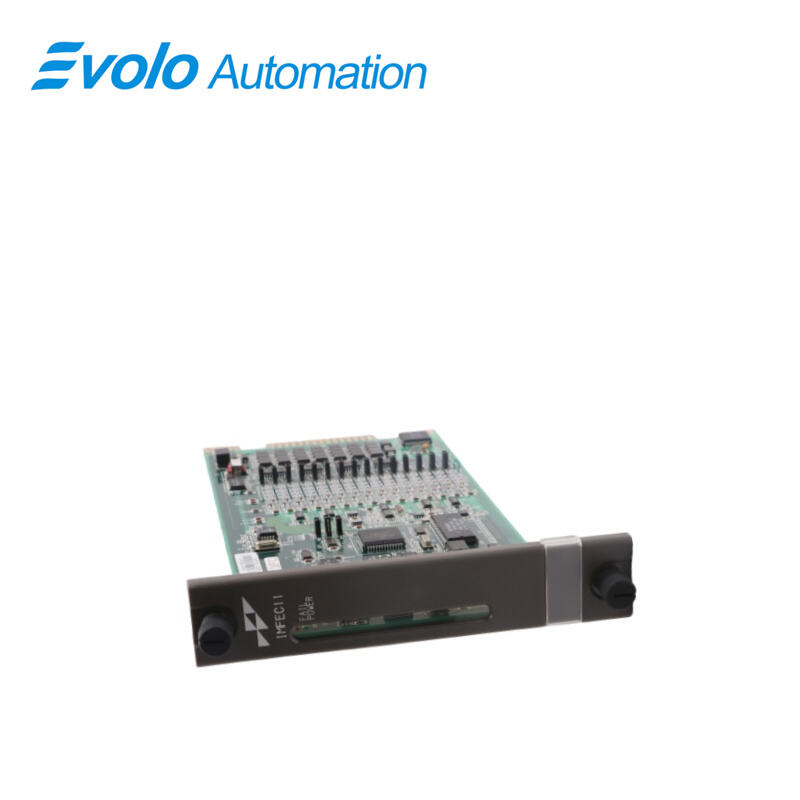

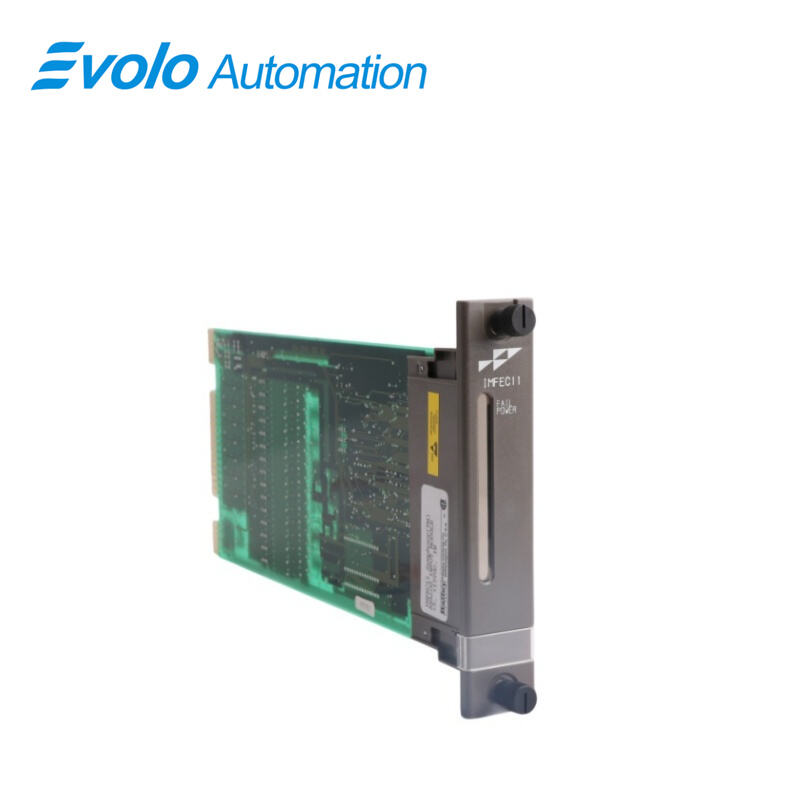

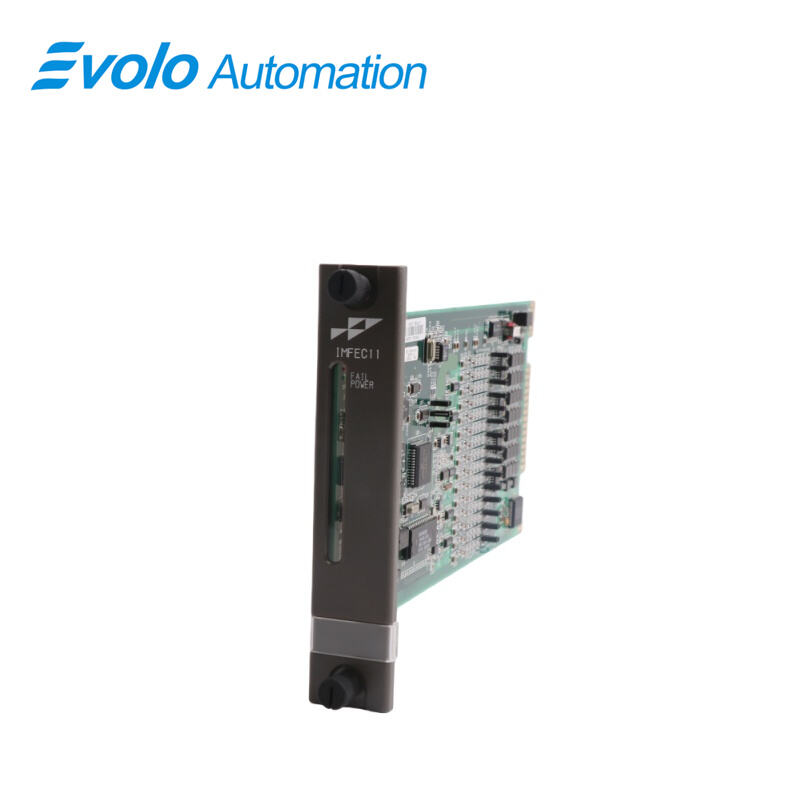

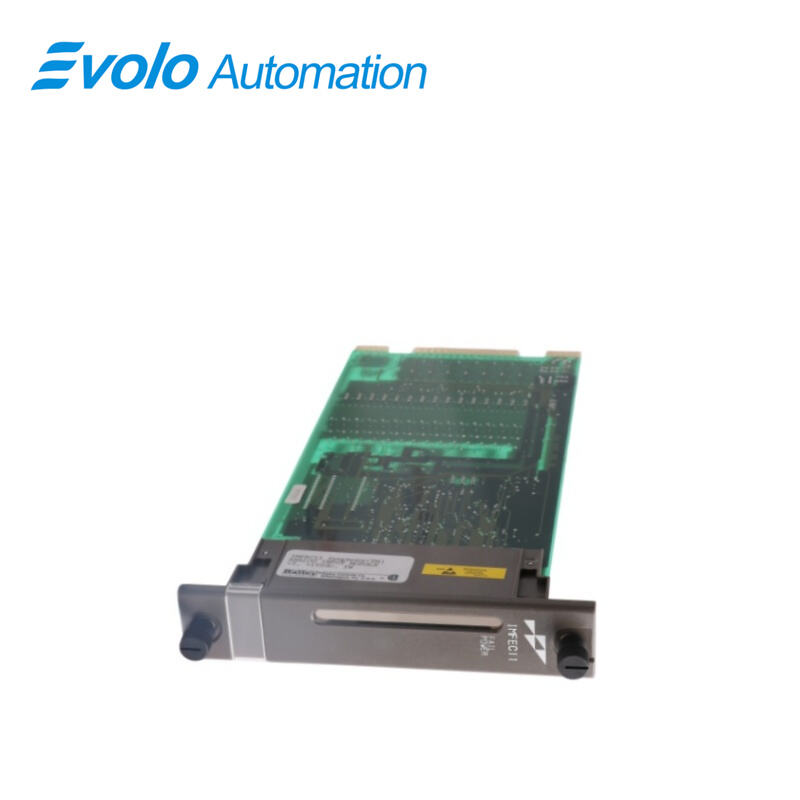

IMFEC11 Անալոգային մուտքի մոդուլ, Չինաստան IMFEC11 Անալոգային մուտքի մոդուլի արտադրողներ, մատակարարներ, գործարան՝ Evolo Automation

Ամփոփում

Ծագման վայր:	Շվեդիա
Անունը՝	ABB
Մոդելի համարը՝	IMFEC11
Պատվիրման մանրամասները.	Ընդօրինակ նոր, գործարանային կնքված
Առաքման ժամանակ:	5-7 օր
Վճարման պայմանները.	T/T
Մատակարարման կարողություն:	Պահեստում

Սպեցիֆիկացիաներ

Պարամետր	Արժեք
Մոդել	IMFEC11
Նկարագրություն	Անալոգ 输⼊ մոդուլ
Չափս	3,6×31,5×17,7 սմ
Քաշ	0.22 KG
Էլեկտրամատակարարում	5 Վ հաստատուն հոսանք (±5 %), 85 մԱ սովորական ռեժիմում; +15 Վ հաստատուն հոսանք (±5 %), 25 մԱ սովորական ռեժիմում; -15 Վ հաստատուն հոսանք (±5 %), 20 մԱ սովորական ռեժիմում
Կարգավոր էnergie	1,1 Վտ սովորական ռեժիմում
Անալոգ 輸入	15 անկախ կարգավորվող առաջացման ականավոր գծեր
Անալոգային մուտքի շերտեր	4–20 մԱ; 1–5 Վ հաստատուն հոսանք; 0–1 Վ հաստատուն հոսանք; 0–5 Վ հաստատուն հոսանք; 0–10 Վ հաստատուն հոսանք; -10 մինչև +10 Վ հաստատուն հոսանք
Անալոգային թարմացումներ	Ա/Թ փոխակերպումներ՝ 5 անգամ/վայրկյան; FSK թվային թարմացումներ՝ 3–10 անգամ/վայրկյան (դաշտային ավտոմատացման համակարգում)
Ա/Թ լուծաչափություն	14 բիթ՝ սկզբնական նշանով
Անալոգային ճշգրտություն	4–20 մԱ՝ 0,1 %; 1–5 Վ մեկուսացված հոսանք՝ 0,1 %; 0–5 Վ մեկուսացված հոսանք՝ 0,1 %; 0–10 Վ մեկուսացված հոսանք՝ 0,1 %; -10-ից +10 Վ մեկուսացված հոսանք՝ 0,1 %; 0–1 Վ մեկուսացված հոսանք՝ 0,25 %
FSK թվային ճշգրտություն	Նույնն է, ինչ որ փոխանցիչի ճշգրտությունը յուրաքանչյուր մուտքի համար
Ընդհանուր ռեժիմի լարում	-12 Վ մեկուսացված հոսանք՝ նվազագույն, +15 Վ մեկուսացված հոսանք՝ առավելագույն; ±12 Վ մեկուսացված հոսանք (±1 Վ) մուտքի միջակայք; ±10 Վ մեկուսացված հոսանք (±5 Վ) մուտքի միջակայք; ±5 Վ մեկուսացված հոսանք (±10 Վ) մուտքի միջակայք
Ընդհանուր ռեժիմի մերժում	50/60 Հց-ի դեպքում նվազագույնը 90 դԲ
Նորմալ ռեժիմի մերժում	70 դԲ՝ նվազագույնը 50/60 Հց-ում
Մուտքային իմպեդանս	>1 ՄՕմ յուրաքանչյուր առանցքի համար
Վերալիցքավորման կատեգորիա	III՝ մուտքերի համար՝ համաձայն ANSI/ISA S82.01-1994
Աշխատանքային ջերմաստիճան	0°–55°C (32°–131°F), առանց խտացման
Համեմատական խոնավություն	5–95 %՝ մինչև 55°C; 5–45 %՝ 70°C-ում, առանց խտացման
Ատմոսֆերային ճնշում	Ծովի մակարդակից մինչև 3 կմ (1,86 մղոն)
Օդի որակ	Ոչ քայքայիչ
Մունտինգ	Զբաղեցնում է ստանդարտ INFI 90 OPEN մոդուլային մոնտաժային միավորի (MMU) մեկ սլոտ

Նկարագրություն

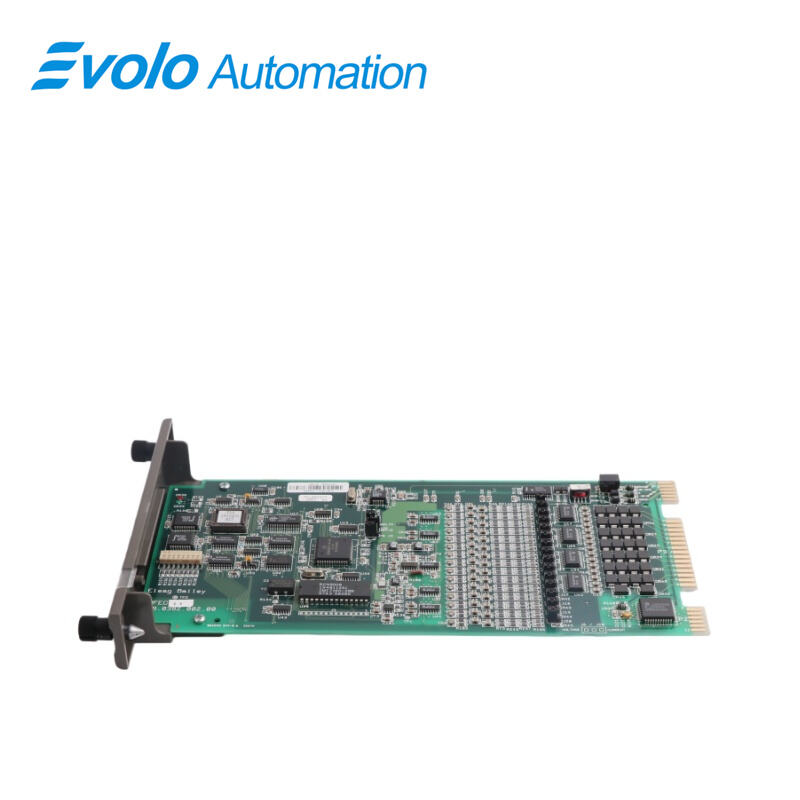

IMFEC11 FEC մոդուլը ինտելեկտուալ մոդուլ է, որն ունի ներդրված միկրոպրոցեսոր, հիշողություն, անալոգ-թվային փոխա преобразության սարք և կապի սարքավորումներ: Մոդուլը մեկ տպագրված շղթայային սարք է, որը զբաղեցնում է մեկ վանդակ մոդուլի մոնտաժային միավորում (MMU) մեջ: Մոդուլի ճակատային մասի երկու ամրացված լակտեր ամրացնում են այն մոդուլի մոնտաժային միավորին: Մոդուլն ունի երեք սարքի եզրային միացման վայր՝ արտաքին ազդանշանների համար (հաղորդիչի մուտք և կապ), համակարգային կապի համար (I/O ընդարձակման ավտոմատացված գիծ) և սնման համար: Մոդուլը մուտքը ստանում է մետաղալարի միացմամբ վերջավորման միավորին (TU) կամ վերջավորման մոդուլին (TM): Դաշտային սարքերից եկող լարավորումը միանում է վերջավորման միավորի կամ վերջավորման մոդուլի վրա գտնվող տերմինալային տուփերին: IMFEC11 շղթայային սարքի վրա կա 18 ջամպեր. երեք ջամպեր (J2, J3 և J4), որոնք թույլ են տալիս ընտրել գործառնական ռեժիմը և կապի տեսակը, և 15 ջամպեր (J6–J20), որոնք ընտրում են լարման/հոսանքի մուտքը: DIP-սվիթչի (S1) կարգավորումը պահպանում է մոդուլի I/O ընդարձակման ավտոմատացված գծի հասցեն: IMFEC12 շղթայային սարքը օգտագործում է միայն մեկ աշխատանքային կարգավորում՝ DIP-սվիթչ S1, որը պահպանում է մոդուլի I/O ընդարձակման ավտոմատացված գծի հասցեն: J2–J4 և J6–J20 ջամպերները չեն օգտագործվում:

Կիրառումներ

Մեծ հզորությամբ էլեկտրակայաններ. Օգտագործվում են թերմոստատների, տուրբինների և գեներատորային համալիրների կրիտիկական անալոգային պարամետրերի (օրինակ՝ ճնշում, հոսքի արագություն և ջերմաստիճան) հսկման համար:

Ինտեգրված է իմացուն փոխակերպիչների հետ՝ հեռակա կալիբրման և սարքավորումների ախտորոշման համար, ինչը նվազեցնում է ձեռքով կատարվող տեղում սպասարկման անհրաժեշտությունը:

Նավթի և գազի մշակման կայաններ. Օգտագործվում է նավթավերամշակման գործարաններում և գազի մշակման կայաններում՝ 4–20 մԱ սիգնալների ճշգրիտ ստացման համար:

Բոցավառվող և պայթեցնող միջավայրերում դրա բարձր հուսալիությամբ իզոլյացիայի դիզայնը հնարավորություն է տալիս հսկել տանկերի մակարդակը և միջուկային խողովակների ճնշումը:

Քիմիական և նավթաքիմիական համալիրներ. Կատարում է ռեակտորների կառավարման և թորման սյուների հսկման դեր՝ ապահովելով բարդ քիմիական ռեակցիաների ճշգրիտ կարգավորումը:

Ջրի և կեղտաջրերի մշակման կայաններ. Հսկում է ջրամղիչ կայանների, ֆիլտրերի և դոզավորման համակարգերի շահագործման վիճակը:

Ծղոտի, թղթի և հանքարդյունաբերության կայաններ. Օգտագործվում է անընդհատ արտադրական գծերում սենսորների տվյալների ինտեգրման համար՝ ապահովելով նյութերի տեղափոխման և մշակման անընդհատությունը:

Հատկանիշներ

FEC մոդուլի դիզայնը, ինչպես բոլոր INFI 90 OPEN մոդուլների դեպքում, հնարավորություն է տալիս ճկուն ստեղծել գործընթացի կառավարման համակարգ: Մոդուլը աջակցում է Bailey-Fischer & Porter FSK թվային ինտելեկտուալ փոխակերպիչներին և այլ ինտելեկտուալ սարքերին, սովորական փոխակերպիչներին և ստանդարտ լարման կամ հոսանքի մուտքը:

FSK թվային հնարավորությունը (IMFEC11) վերացնում է փոխակերպման սխալները և բարձրացնում է գործընթացի կառավարման ճշգրտությունը: Իրական ժամանակում գործընթացի վիճակին միշտ հասանելիություն կա: Դաշտային ավտոմատացման գծի ռեժիմում բոլոր տեղեկատվությունները (ներառյալ գործընթացի փոփոխականը) թվային տեսքով են փոխանցվում FEC մոդուլի և դաշտային սարքերի միջև:

FEC մոդուլը հիշողության մեջ պահում է գործընթացի տվյալները, կառավարման հրահանգները և փոխակերպիչների կոնֆիգուրացիայի տվյալները: Այն աշխատում է վերականգնելու փոխակերպիչի հետ կապը՝ կապի անհաջողության դեպքում: Չարաշահված փոխակերպիչի հետ կապի վերականգնման դեպքում FEC մոդուլը ստուգում է փոխակերպիչի կոնֆիգուրացիան՝ մինչև կառավարման մոդուլը (MFP/MFC) վերսկսի գործընթացի կառավարման թարմացումը:

ՀԱՐԴՎԵՅՐԻ ԿԻՐԱՌՈՒՄ

IMFEC11 FEC մոդուլը միացնում է դաշտային սարքերից ստացվող անալոգային և թվային սիգնալները MFP կամ MFC մոդուլին: IMFEC11 մոդուլը կարող է միացվել Bailey-Fischer & Porter FSK ինտելեկտուալ փոխակերպիչներին և այլ ինտելեկտուալ սարքերին: IMFEC12-ը նախատեսված է համավարական փոխակերպիչների (BC, EQ և PT) և ստանդարտ անալոգային մուտքերի հետ օգտագործման համար:

IMFEC11 մոդուլը կարող է աշխատել երկու ռեժիմներից մեկում՝ FSK դաշտային գծի ռեժիմ կամ FSK անալոգային կետ-կետային ռեժիմ: FSK դաշտային գծի ռեժիմում մեկ երկու հաղորդալար մուտքը (գիծը) միացնում է առավելագույնը 15 FSK ինտելեկտուալ փոխակերպիչներ: Բոլոր մուտքերը (գործընթացի տվյալները և մոդուլի կապը փոխակերպիչների հետ) ստացվում են հաճախականության տեղաշարժով բանալիավորված ձևաչափով և օգտագործում են ընդհանուր դաշտային գիծը: Դաշտային գծի կապի հատուկ սահմանափակումների վերաբերյալ տեսեք NTFB01 Դաշտային Գծի Ավարտման Միավորի հրահանգները: Այս ռեժիմի օգտագործման դեպքում բոլոր դաշտային սարքերը պետք է լինեն Bailey-Fischer & Porter ապրանքանիշի: FSK անալոգային կետ-կետային ռեժիմում IMFEC11 մոդուլը կարող է միացվել մինչև 15 առանձին անալոգային գործընթացի մուտքերի հետ, որոնք ստացվում են FSK ինտելեկտուալ սարքերից, և թվային կերպով կապվել այդ սարքերի հետ: Այլ կերպ ասած՝ IMFEC11 մոդուլը կարող է միացվել սովորական փոխակերպիչների և այլ արտաքին անալոգային մուտքերի խառնուրդի հետ՝ այս ռեժիմում աշխատելիս: Այս սարքերը կարող են միայն գործընթացի տվյալներ մուտքագրել FEC մոդուլ, սակայն չեն կարող կապվել մոդուլի հետ: Կետ-կետային ռեժիմում յուրաքանչյուր սարք առանձին է միացված անալոգային մուտքի ավարտման միավորի կամ մոդուլի հետ:
