Ամփոփում
Ծագման վայր: |
Շվեդիա |
Անունը՝ |
ABB |
Մոդելի համարը՝ |
AO920S 3KDE175531L9200 |
Պատվիրման մանրամասները. |
Ընդօրինակ նոր, գործարանային կնքված |
Առաքման ժամանակ: |
5-7 օր |
Վճարման պայմանները. |
T/T |
Մատակարարման կարողություն: |
Պահեստում |
Սպեցիֆիկացիաներ
|
儷ամուս: |
AO920S 3KDE175531L9200 |
|
Չափսեր. |
2 × 10,5 × 11 սմ |
|
Քաշ՝ |
0.12 կգ |
|
Շարքերի քանակը. |
4 |
|
Տեղեկատվության տեսակ՝ |
4…20 մԱ |
|
HART-ի աջակցում. |
No |
|
SOE. |
N/A |
|
Ռեզերվավորում. |
No |
|
Ներքին անվտանգություն. |
(YES) ԱՅՈՒ actionTypes |
|
Մեխանիկա. |
S900 |
|
CE նշան. |
(YES) ԱՅՈՒ actionTypes |
|
Վտանգավոր վայրեր. |
ATEX գոտի 1 |
|
Կոռոզիայի մատակարարվող մթնոլորտ. |
ISA-S71.04 G3 |
|
Կլիմայական շահագործման պայմաններ. |
Հարաբերական խոնավություն՝ առավելագույնը 93 % ±3 % 40 °C-ում |
|
Շրջակա միջավայրի առավելագույն ջերմաստիճան. |
-20 °C...60 °C |
|
RoHS համապատասխանություն. |
Ուղեցույց 2011/65/ԵՄ (EN 50581:2012) |
|
WEEE-ի համապատասխանություն. |
Ուղեցույց 2012/19/ԵՄ |
|
WEEE կատեգորիա. |
Փոքր սարքավորումներ (արտաքին չափսերը չեն գերազանցում 50 սմ-ը) |
Նկարագրություն
Հեռակառավարվող S900 I/O համակարգը կարող է տեղադրվել ոչ վտանգավոր գոտիներում կամ ուղղակիորեն՝ 1-ին կամ 2-րդ վտանգավոր գոտիներում՝ ըստ ընտրված համակարգի տարատեսակի: S900 I/O-ն կապվում է կառավարման համակարգի մակարդակի հետ PROFIBUS DP ստանդարտի միջոցով: I/O համակարգը կարող է տեղադրվել ուղղակիորեն դաշտում, հետևաբար նվազում են մարշալինգի և միացման ծախսերը:
Համակարգը կայուն է, սխալների նկատմամբ դիմացկուն և հեշտ է սպասարկելու համար: Ինտեգրված անջատման մեխանիզմները թույլ են տալիս փոխարինում կատարել շահագործման ընթացքում, այսինքն՝ ուժամատակարարման միավորները փոխելու համար չի անհրաժեշտ ընդհատել հիմնական լարումը:
S900 I/O տիպ S. Նախատեսված է վտանգավոր գոտի 1-ում տեղադրման համար։ Նախատեսված է ինտրինսիկ անվտանգ դաշտային սարքավորումների միացման համար, որոնք տեղադրված են գոտի 2-ում, գոտի 1-ում կամ գոտի 0-ում։

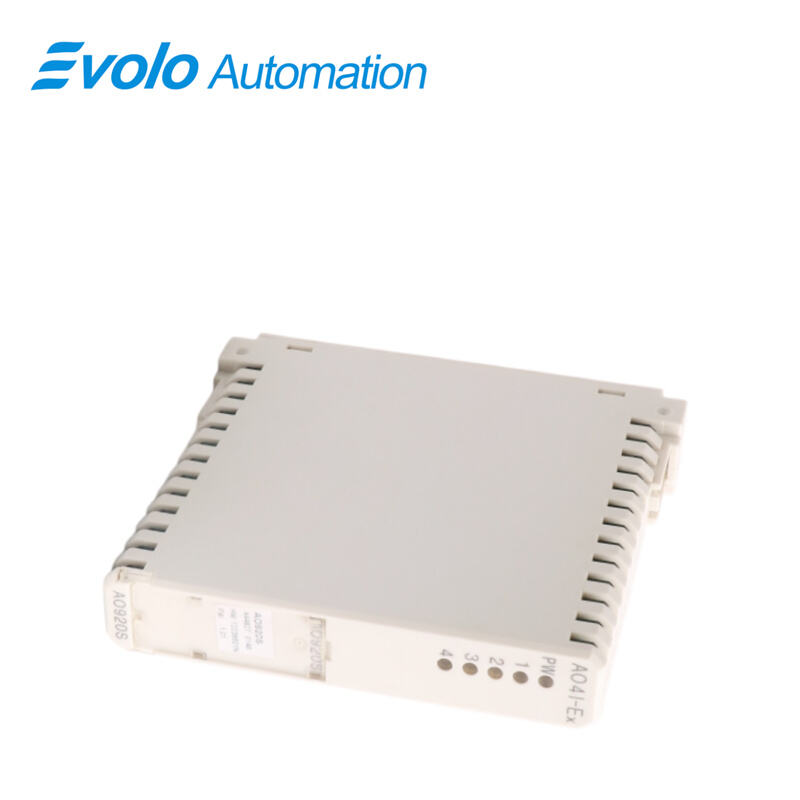

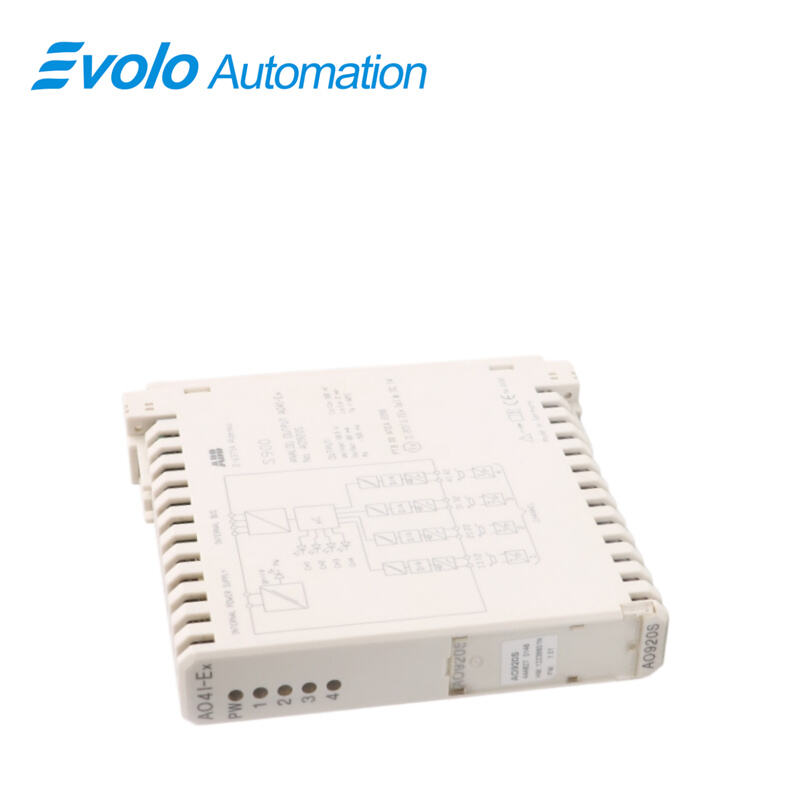

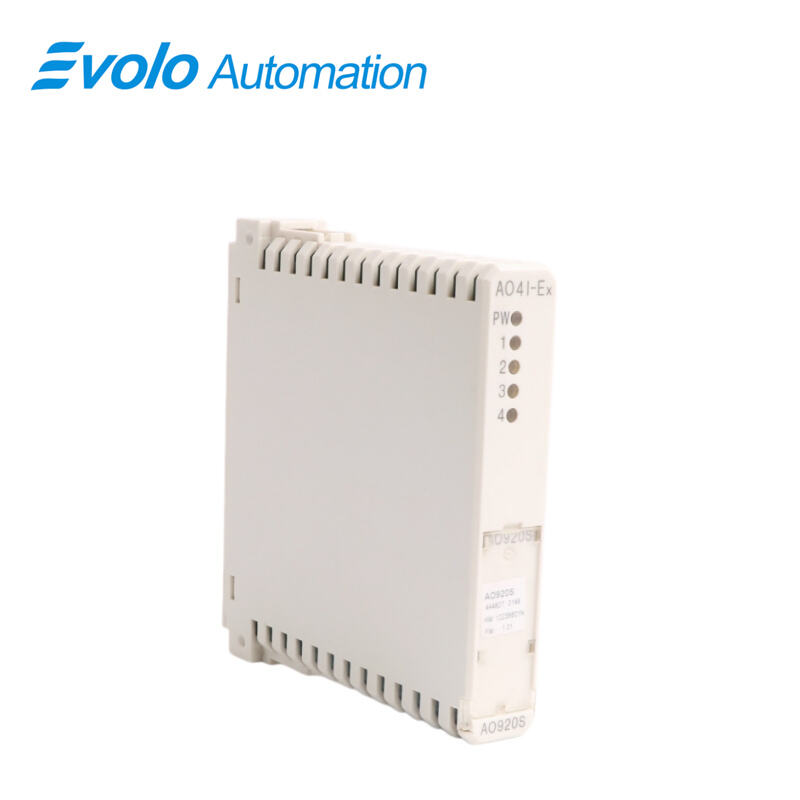

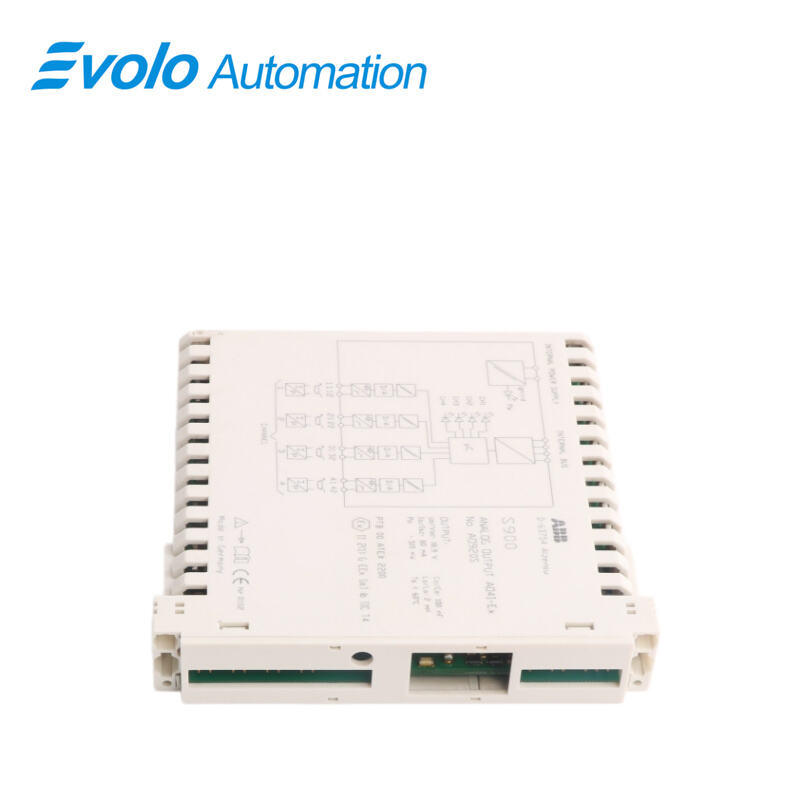

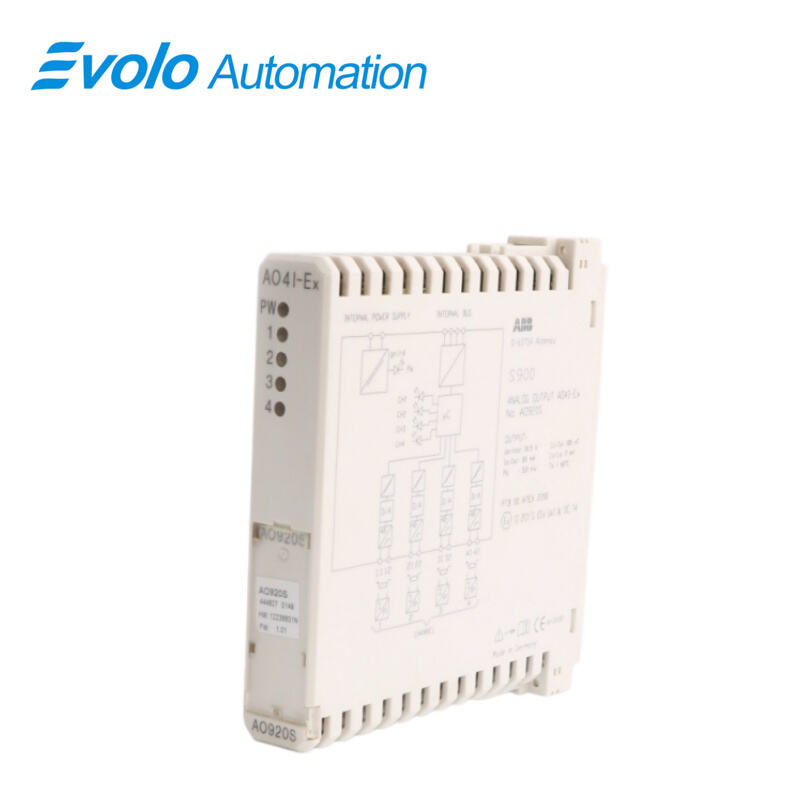

AO920S 3KDE175531L9200 Անալոգային ելք (AO4I-Ex), ելքի սիգնալ՝ 0/4...20 մԱ ակտյուատորների համար:
Կիրառումներ
Նավթի վերամշակման գործարաններ. Կառավարման փականներ հում նավթի թույլատրման կամ հիդրոկրեկինգի միավորների համար վտանգավոր գոտի 1/2-ում:
Ծովային նավթային հարթակներ. Անմիջական շարժման պայթյունային անվտանգության ապահովող ակտյուատորներ սահմանափակ և բոցավառվող ծովային օբյեկտներում:
Քիմիական գործարաններ. Հարմար ռեակտորների ճնշման կառավարման և թույլատրված քիմիական նյութերի հետ աշխատելիս հոսքի կարգավորման համար:
Բնական գազի բարձրացնող կայաններ. Ավտոմատ ավարտական փականներ գազատար մայրուղիների անվտանգ կառավարման համար բնական գազի արտահոսքի վտանգ նկատվող տարածքներում:
Բարձրորակ դեղագործական գործարաններ. Կենտրոնախույսների կամ բոցավառվող լուծիչներ մշակող չորացման սարքավորումների համար կառավարման համակարգեր:
Գործառույթները եւ օգուտները
ATEX սերտիֆիկացիա՝ տեղադրման համար 1-ին գոտում
Շատացում (հզորություն և կապ)
Գործողության ընթացքում տաք կոնֆիգուրացիա
«Տեղադրել-հանել» ֆունկցիա
Ընդլայնված դիագնոստիկա
Հետաքրքիր կոնֆիգուրացիա և դիագնոստիկա FDT/DTM-ի միջոցով
G3 – բոլոր բաղադրիչների համար ծածկույթ
Պարզեցված սպասարկում ինքնադիագնոստիկայի միջոցով
Ելքային սիգնալ՝ 0/4...20 մԱ կատարող սարքերի համար
Կարճ միացման և ընդհատման հայտնաբերում
Ելքի/բասի և ելքի/մատակարարման միջև էլեկտրական իզոլյացիա
Չանելների միջև էլեկտրական իզոլյացիայի առանձին առանցք
4 ալիքներ
Պահպանություն
Վտանգավոր գոտու «տեղադրել-հանել» գործառույթ. Աջակցում է ակտիվ մոդուլների փոխարինմանը վտանգավոր գոտու 1-ին հատվածում առանց «տաք աշխատանքի» թույլտվության (պետք է համապատասխանի օբյեկտի անվտանգության ընթացակարգերին):
Անվտանգ դիրքի սահմանում. Մոդուլի փոխարինումից առաջ հաստատեք այս չանելի անվտանգ արժեքը կառավարման համակարգի միջոցով (օրինակ՝ 800xA կամ Freelance), որպեսզի խուսափեք մոդուլը հանելիս պատահական մեխանիզմի ակտիվացումից:
Հիմքի համատեղելիություն. Պետք է տեղադրվի S900 Type S (կապույտ) հիմքի վրա. երբեք չի կարելի օգտագործել ոչ ինտրինսիկ անվտանգ բաղադրիչների հետ:
Հաճախադեպ տրվող հարցեր
Հարց. Ի՞նչ է AO920S 3KDE175531L9200-ը:
Պ: Դա անալոգային ելքային մոդուլ է:
Հարց. Արդյո՞ք AO920S 3KDE175531L9200-ը աջակցում է HART կապի:
Ա. Ոչ։ AO920S 3KDE175531L9200-ը աջակցում է միայն մաքուր 4–20 մԱ անալոգային սիգնալներին։ Եթե հարկավոր են HART դիագնոստիկան կամ հաղորդակցությունը ինտելեկտուալ փականավորման սարքերի համար, ապա պետք է ընտրել AO930S-ը։
Հ. AO920S-ի և AO920N-ի միջև ի՞նչ տարբերություն կա։
Ա. AO920S-ը ներքին անվտանգ է, նախատեսված է 1-ին գոտու համար և կարող է միացվել 0-րդ գոտու ներքին անվտանգ սարքերին։
AO920N-ը նախատեսված է պայթյունավտանգ չլինելու անվտանգ գոտիների համար և չի ապահովում ներքին անվտանգություն կամ պայթյունակայուն պաշտպանություն։
Հ. Ինչպե՞ս ստուգել AO920S 3KDE175531L9200-ի գինն ու առկայությունը։
Պ. Խնդրում ենք կապվել վաճառքի համար Ջոն Յանգի հետ՝ +86-18150117685 հեռախոսահամարով կամ հարցնել գնային առաջարկ:
