Ամփոփում
Ծագման վայր: |
Շվեդիա |
Անունը՝ |
ABB |
Մոդելի համարը՝ |
AO895 3BSC690087R1 |
Պատվիրման մանրամասները. |
Ընդօրինակ նոր, գործարանային կնքված |
Առաքման ժամանակ: |
5-7 օր |
Վճարման պայմանները. |
T/T |
Մատակարարման կարողություն: |
Պահեստում |
Սպեցիֆիկացիաներ
|
儷ամուս: |
AO895 3BSC690087R1 |
|
Չափսեր. |
4.5 x 10.5 x 11.8 սմ |
|
Քաշ՝ |
0.22 KG |
|
Սիգնալի սպեցիֆիկացիա. |
4…20 մԱ |
|
Շարքերի քանակը. |
8 |
|
Տեղեկատվության տեսակ՝ |
Միաբևեռանի միավերջային |
|
HART-ի աջակցում. |
(YES) ԱՅՈՒ actionTypes |
|
SOE. |
No |
|
Ռեզերվավորում. |
No |
|
Բարձր ամբողջականություն. |
No |
|
Ներքին անվտանգություն. |
(YES) ԱՅՈՒ actionTypes |
|
Մեխանիկա. |
S800 |
|
Հաշվարկ: |
12 բիթ |
|
Իզոլյացիա՝ |
Խմբային մեկուսացում հողից |
|
Սահմանից ցածր/բարձր. |
2.5 / 22.4 մԱ |
|
Ելքային բեռ: |
<725 Օմ 20 մԱ-ի դեպքում, առանց գերշատվածքի; <625 Օմ մինչև 22 մԱ-ի դեպքում |
|
Սխալ: |
Տիպիկ՝ 0.05 %, Առավելագույն՝ 0.1 % 650 Օմ-ի դեպքում |
|
Ջերմաստիճանի շեղում. |
Տիպիկ՝ 50 մլն⁻¹/°C, Առավելագույն՝ 100 մլն⁻¹/°C |
|
Աճի ժամանակ: |
30 մս (10 %-ից մինչև 90 %) |
|
Հոսանքի սահմանափակում. |
Կարճ միացման դեմ պաշտպանված՝ հոսանքով սահմանափակված ելք |
|
Ստանդարտային մեկուսացման լարում՝ |
50 Վ |
|
Դիէլեկտրիկ փորձարկման լարում՝ |
500 Վ փոփ. հոսանք |
|
Էներգիայի սպառում. |
4.25 Վտ |
|
Հոսանքի սպառումը +5 Վ Modulebus-ով. |
Տիպիկ՝ 130 մԱ |
|
Հոսանքի սպառում +24 Վ արտաքին. |
Տիպիկ՝ 250 մԱ, առավելագույն՝ <330 մԱ |
Նկարագրություն

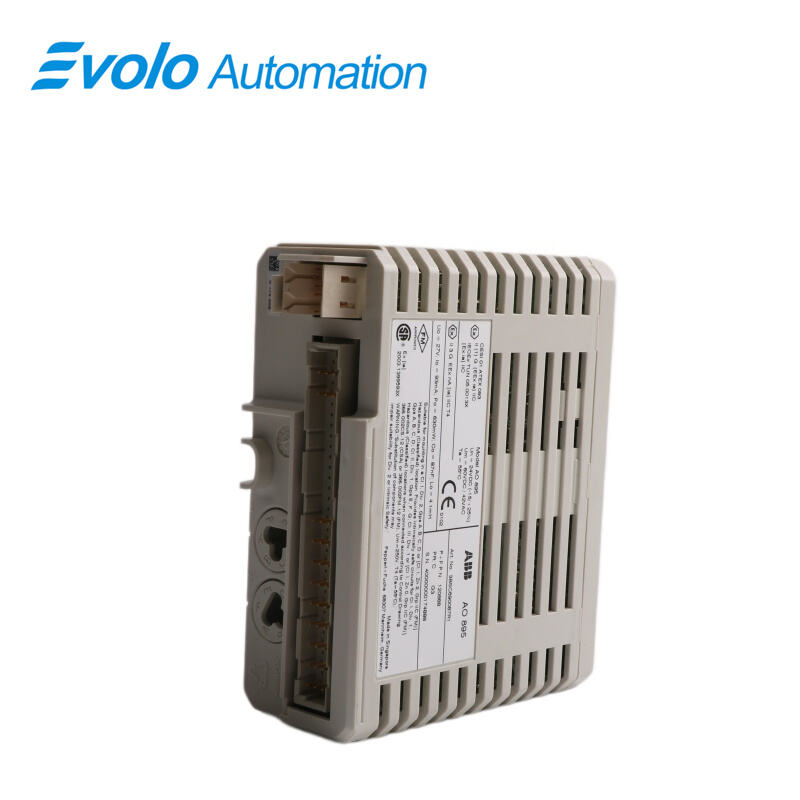

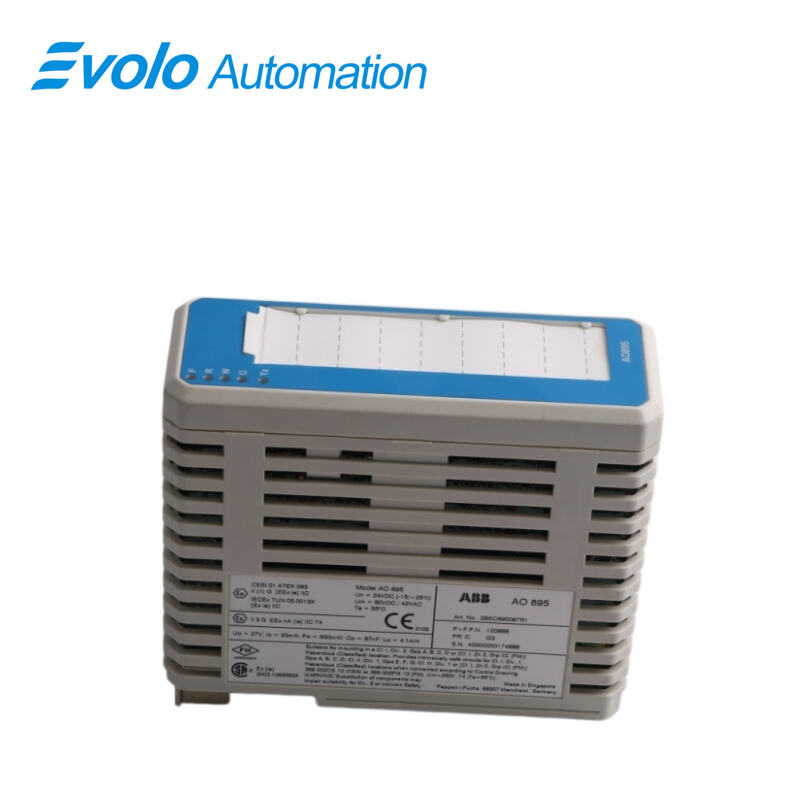

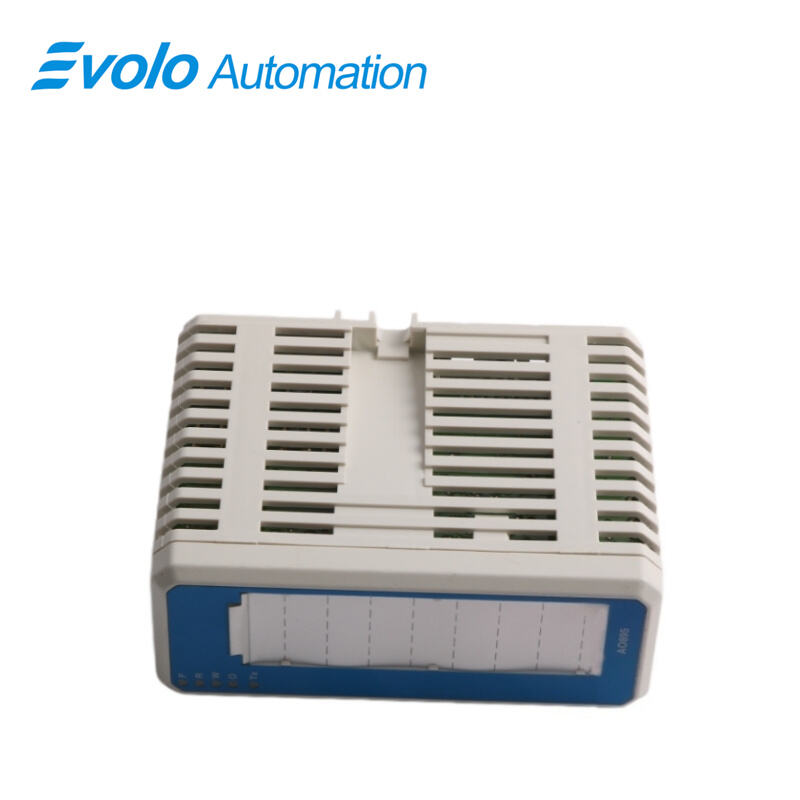

AO895 3BSC690087R1 անալոգ ելքային մոդուլը ունի 8 առաջացման գծեր: Մոդուլը ներառում է ներքին անվտանգության պաշտպանության բաղադրիչներ և յուրաքանչյուր առաջացման գծի համար HART ինտերֆեյս՝ վտանգավոր գոտիներում գտնվող գործընթացային սարքավորումներին միացնելու համար՝ լրացուցիչ արտաքին սարքերի առանց անհրաժեշտության:
Յուրաքանչյուր առաջացման գիծ կարող է վարել մինչև 20 մԱ օղակային հոսանք դաշտային բեռնվածքի վրա, օրինակ՝ Ex-սերտիֆիկացված հոսանքից ճնշում փոխակերպիչի, և վարագույրված է 22 մԱ-ով վերաբեռնման պայմաններում: Բոլոր ութ առաջացման գծերը մեկ խմբում մեկուսացված են մոդուլի բասից (ModuleBus) և սնման աղբյուրից: Ելքային փուլերի սնումը ստացվում է 24 Վ սնման միացման միջոցով:
Միջավայրը և սերտիֆիկացիան
|
CE նշան. |
(YES) ԱՅՈՒ actionTypes |
|
Էլեկտրական անվտանգություն. |
EN 61010-1, EN 61010-2-201 |
|
Վտանգավոր վայրեր. |
ATEX/IECEx գոտի 2՝ միացմամբ դեպի գոտի 0, cFMus C1, Div 2/գոտի 2՝ միացմամբ դեպի C1, C2, C3 Div 1/գոտի 0 |
|
Ծովային սերտիֆիկացիա. |
- |
|
Աշխատանքային ջերմաստիճան |
0–55 °C (32–131 °F) |
|
Պահեստավորման ջերմաստիճան |
-40–+70 °C (-40–+158 °F) |
|
Աղտոտման աստիճան. |
Աստիճան 2, IEC 60664-1 |
|
Կորոզիայի դեմ պաշտպանություն. |
ISA-S71.04. G3 |
|
Անհամենացության գործակից՝ |
5–95 %, առանց խոնավության կոնդենսացման |
|
Շրջակա միջավայրի առավելագույն ջերմաստիճան. |
55 °C (131 °F), ուղղահայաց տեղադրման դեպքում սեղմված MTU-ում՝ 40 °C (104 °F) |
|
Պաշտպանության դաս: |
IP20՝ IEC 60529 ստանդարտի համաձայն |
|
Մեխանիկական շահագործման պայմաններ՝ |
IEC/EN 61131-2 |
|
ԷՄՀ. |
EN 61000-6-4 և EN 61000-6-2 |
|
Վերլարման կատեգորիաներ. |
IEC/EN 60664-1, EN 50178 |
|
Սարքավորման դաս. |
I դաս՝ համաձայն IEC 61140 (հողավորված) |
|
RoHS համապատասխանություն. |
ԵԱՀ ՌոՀՍ, ԱԱԷ ՌոՀՍ, Չինաստանի ՌոՀՍ |
|
WEEE-ի համապատասխանություն. |
Ուղեցույց 2012/19/ԵՄ |
Կիրառումներ
Նուրբ քիմիական գործարաններ. Օգտագործվում է վտանգավոր պայթյունավտանգ գոտի 1 կամ գոտի 2-ում՝ կառավարման փականների և շարժաբերների վարման համար:
Նավթի արտադրության գործարաններ/վերամշակման գործարաններ. Նավթի և գազի մշակման ընթացքում՝ պայթյունավտանգ դաշտային սարքավորումներին միացնելու և հեռավար սարքավորումների կառավարման աջակցման համար:
Դեղագործական գործարաններ. Հարմար է մաքուր տարածքներում և բոցավառվող ու պայթյունավտանգ լուծիչներ օգտագործող տարածքներում հոսքի և ճնշման կարգավորման վերահսկման համար:
Բուսաբուծական պարարտանյութերի գործարաններ/միջատասպան միջոցների գործարաններ. Ապահովում է անվտանգ և հուսալի կատարող սարքերի վերահսկումը կոռոզիայի ենթակա և պայթյունավտանգ գազեր պարունակող միջավայրերում:
Գործառույթները եւ օգուտները
8 արտահանման առանցք՝ 4...20 մԱ ելքերով:
HART կապ:
8 առաջին կարգի միավորված խումբ՝ մեկուսացված հողից:
Մատակարարվող հզորություն՝ Ex սերտիֆիկացված I/P կատարող սարքերի շահագործման համար:
Ախտորոշում

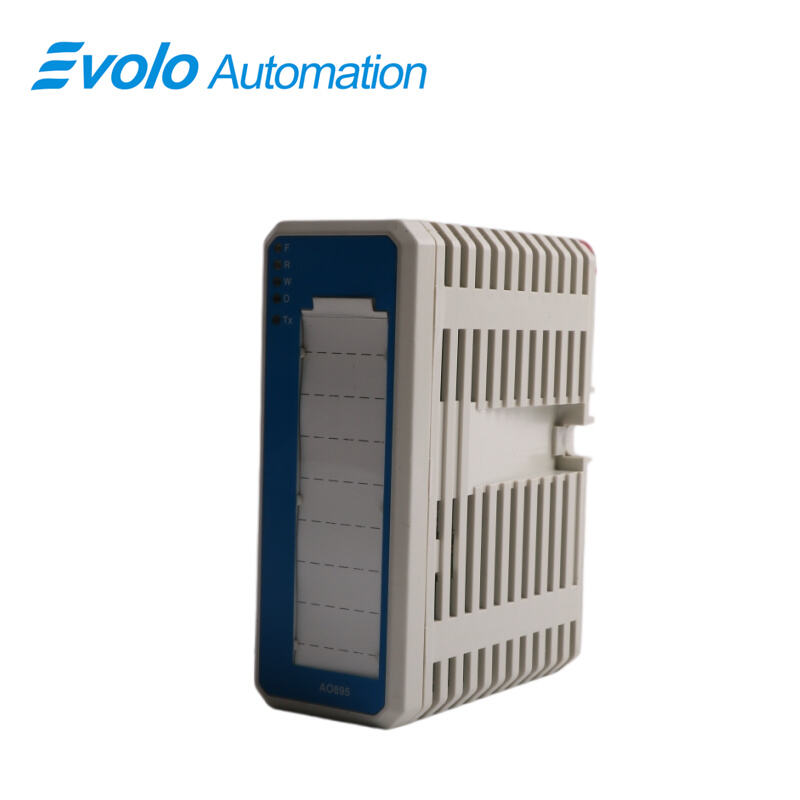

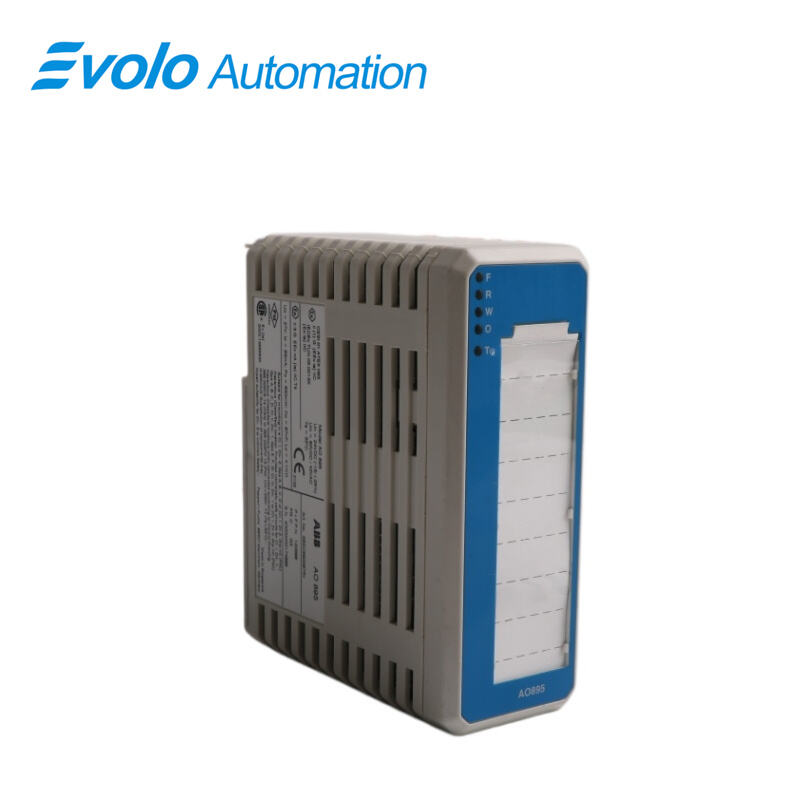

Առջևի LED-ներ. F (սխալ), R (աշխատանք), W (նախազգուշացում), O (OSP), Tx (HART կապ)
Վերահսկում. Ներքին գործընթացի մատակարարում, բաց լար՝ եթե սահմանված է > 1 մԱ
ՀԱՄԱՁԱՅՆՈՒԹՅՈՒՆ
Օգտագործել MTU-ի հետ. TU890, TU891 և TU891Z
Բանալու կոդ. AF
Հաճախադեպ տրվող հարցեր
Հ: Ի՞նչ է AO895 3BSC690087R1-ը:
Պ: Դա անալոգային ելքային մոդուլ է:
Հ: Արդյո՞ք AO895 3BSC690087R1-ը աջակցում է ռեդունդանտության:
Ա. Ոչ։ AO895 3BSC690087R1-ը նախատեսված է ինքնուրույն գործառույթի համար (Ռեդունդանտություն՝ ոչ)։ Եթե անհրաժեշտ է ռեդունդանտ անալոգային ելք, ապա պետք է դիտարկել այլ S800 շարքի ռեդունդանտ լուծումներ։
Հ. Կարո՞ղ է AO895 3BSC690087R1-ը տալ 0–20 մԱ ելք։
Ա. Ոչ։ Ինտրինսիկ ապահովված օղակի գործառույթի և HART կապի համատեղելիության երաշխավորման համար AO895-ը աջակցում է միայն 4–20 մԱ ելքի։
Հ. Ի՞նչ է տարբերությունը AO895-ի և AO890-ի միջև։
Ա. AO895-ը AO890-ի մոդերնիզացված տարբերակն է, որը բնութագրվում է բարելավված HART կապի կայունությամբ և ներքին բաղադրիչների ավելի բարձր հուսալիությամբ։
Հ. Ինչպե՞ս ստուգել AO895 3BSC690087R1-ի գինը և առկայությունը։
Պ. Խնդրում ենք կապվել վաճառքի համար Ջոն Յանգի հետ՝ +86-18150117685 հեռախոսահամարով կամ հարցնել գնային առաջարկ:
