Ընդհանուր տեղեկություն
Ծագման վայր: |
ԱՄՆ |
Անունը՝ |
Bently Nevada |
Մոդելի համարը՝ |
330909-00-60-10-02-00 |
Պատվիրման մանրամասները. |
Ընդօրինակ նոր, գործարանային կնքված |
Առաքման ժամանակ: |
5-7 օր |
Վճարման պայմանները. |
T/T |
Մատակարարման կարողություն: |
Պահեստում |
Արագ մանրամասն
|
Անվերջարկ երկարության տարբերակ՝ |
0.0 դյույմ |
|
Ընդհանուր կորպուսի երկարության տարբերակ՝ |
6.0 դյույմ |
|
Կաբելի երկարության տարբերակ՝ |
1.0 մետր (39 դյույմ) |
|
Կապալարի և կաբելի տարբերակ՝ |
Փոքրացված կոաքսիալ ClickLoc կապալար, ստանդարտ կեղծ |
|
Կազմակերպության հաստատման տարբերակ՝ |
Չի պահանջվում |
|
Զոնդի պատվակի խողովակ. |
3/8-24 UNF խողովակ |
|
Խողովակի միացման առավելագույն երկարություն. |
0.563 դյույմ |
|
Չափ: |
118x1.5x1.2սմ |
|
Մաշկային քաշը. |
0.16KG |
Նկարագրություն

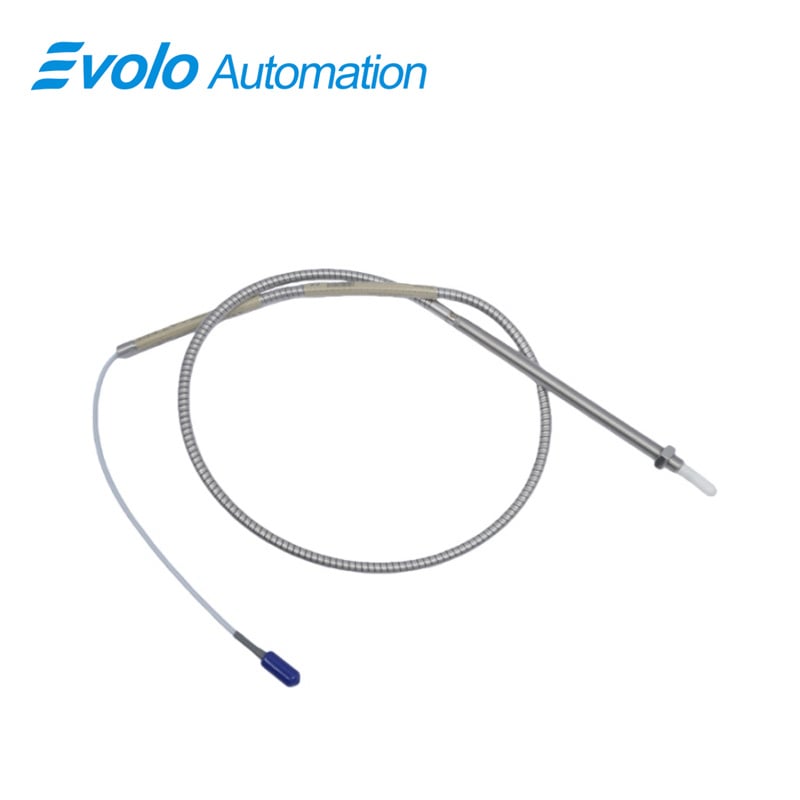

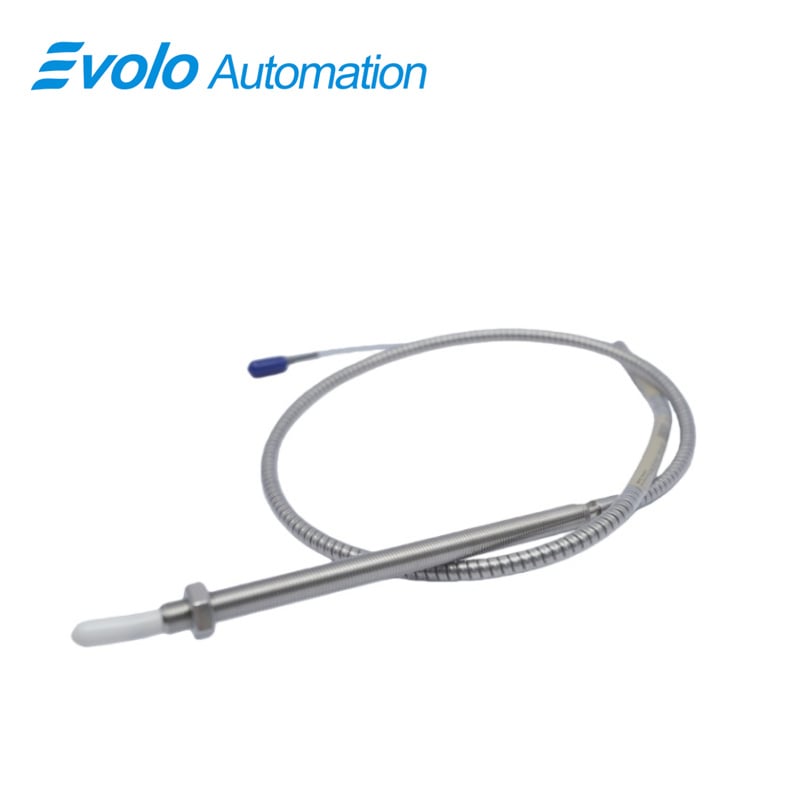

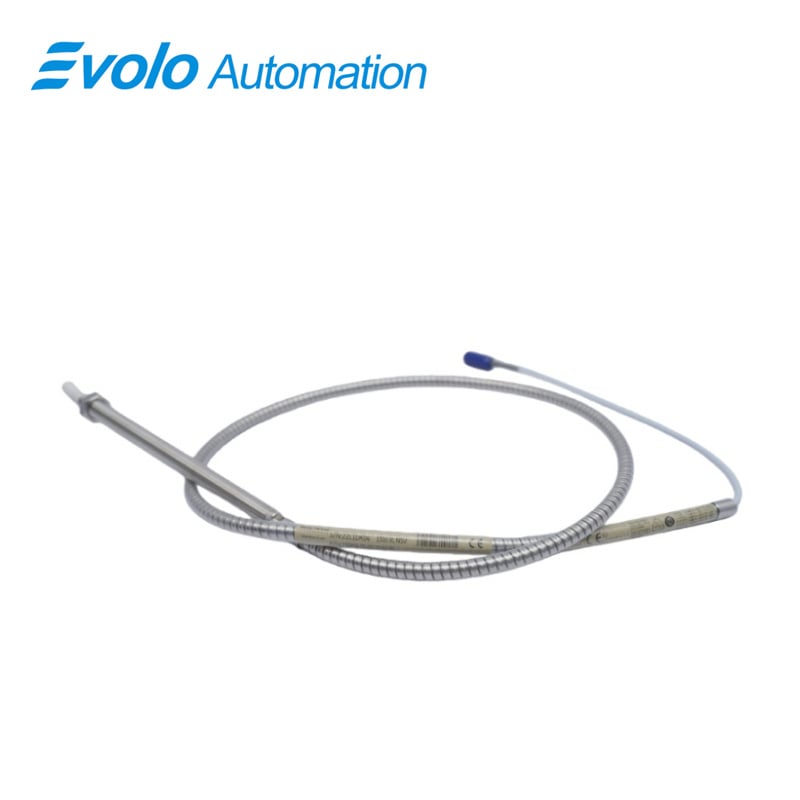

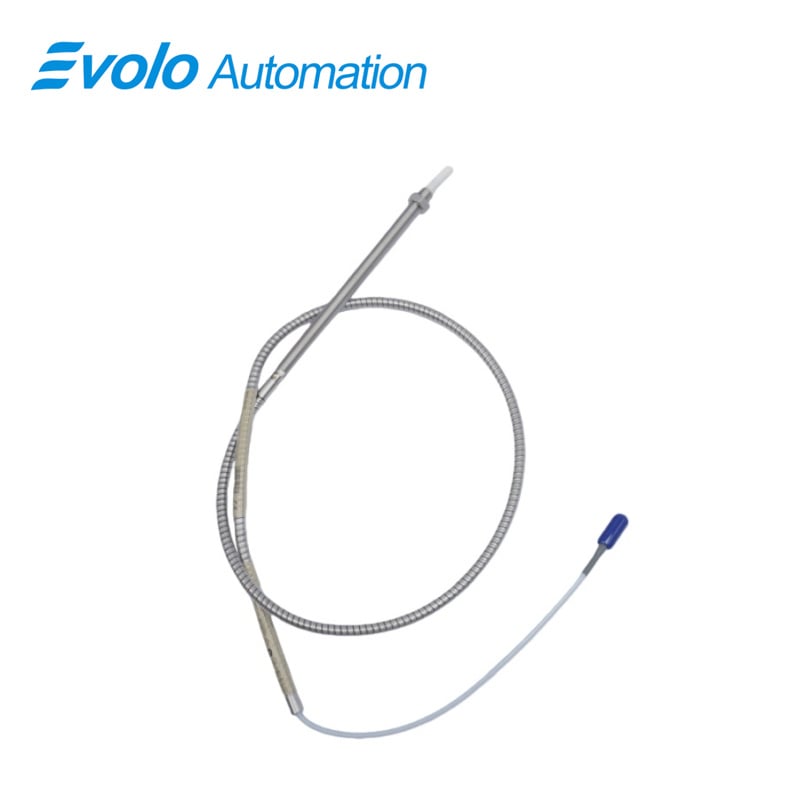

Այն 330909-00-60-10-02-003300 NSv մոտիկության սենսորը նախատեսված է ցենտրիֆուգային, սառեցման և գազային գործընթացային սեղմիչների համար՝ սահմանափակ տեղադրման տարածքներում: Այն ունի 1,0 մետր երկարությամբ կաբել, 3/8-24 UNF սենսորի մետրիկ մաս, 0,563 դյույմ առավելագույն մետրիկ մասի միացման խորություն, PPS ծայր և AISI 304 SST պատյան: 330909-00-60-10-02-003300 NSv մոտիկության սենսորը չափում է 51 մմ-ից փոքր շառավիղով առանցքների շառավիղային տատանումները և 15 մմ-ից փոքր թիրախների առանցքային դիրքերը: Դրա 1,5 մմ գծային տիրույթը, 1,0 մմ առաջարկվող բացվածքը և 7,87 Վ/մմ սանդղակի գործակիցը ապահովում են ճշգրիտ լարման ելք: Մինիատյուր կոաքսիալ ClickLoc միացնիչները՝ 50 Օմ ելքային դիմադրությամբ, ապահովում են ապահով ազդանշանների փոխանցում տախոմետրի, զրոյական արագության և Keyphasor ազդանշանների համար: 330909-00-60-10-02-003300 NSv մոտավայրի սենսորը աշխատում է -52°C-ից մինչև +177°C ջերմաստիճանային շրջանում և համատեղվում է ավտոմատացված մոնիտորինգի համակարգերի հետ՝ հեղուկապատ սաղավարտներով սարքավորումների համար:
Դիմումներ
Ռադիալ թրթռումների չափում փոքր առանցքների վրա
Այն 330909-00-60-10-02-00 3300 NSv Մոտիկության զննարկիչ չափում է ռադիալ թավալումը 51 մմ-ից փոքր տրամագծով առանցքների վրա՝ օգտագործելով 1.5 մմ գծային տիրույթը և 7.87 Վ/մմ սանդղակի գործակիցը: 1.0 մմ առաջարկվող բացվածքը ապահովում է ճշգրիտ սիգնալի ելք ցենտրիֆուգային և սառեցման սեղմիչների համար:
Առանցքային (ճկվածքային) դիրքի հայտնաբերում
Այն 330909-00-60-10-02-00 3300 NSv Մոտիկության զննարկիչ գրանցում է առանցքային դիրքերը 15 մմ-ից փոքր հարթ թիրախների վրա: Դրա PPS ծայրը, AISI 304 չժանգոտվող պողպատից պատրաստված մարմինը և 3/8-24 UNF մետաղալարը թույլ են տալիս ամրացնել սարքը և կատարել բարձր ճշգրտությամբ չափումներ -52°C-ից մինչև +177°C շահագործման ջերմաստիճաններում:
Տախոմետր և զրոյական արագության հայտնաբերում
Այն 330909-00-60-10-02-00 3300 NSv Մոտիկության զննարկիչ ապահովում է հուսալի տախոմետրային և զրոյական արագության սիգնալներ: Մինիատյուր կոաքսիալ ClickLoc միացնիչը և 50 Օմ ելքային դիմադրությունը պահպանում են հաստատուն լարման ելքը ավտոմատացված արագության մոնիտորինգի համար:
Փուլային հղման (Keyphasor) սիգնալի ստեղծում
Այն 330909-00-60-10-02-00 3300 NSv Մոտիկության զննարկիչ ստեղծում է ճշգրիտ Keyphasor սիգնալներ՝ օգտագործելով 1.5 մմ գծային տիրույթը և 1.0 մմ առաջարկվող բացվածքը, ինչը աջակցում է փուլային համաժամավորմանը և ռոտորի դիրքի մոնիտորինգին հեղուկապատ սաղավարտներով համակարգերում:
Հատկանիշներ
|
Սondzaki jermastichan: |
-52°C-ից +177°C (-62°F-ից +351°F) |
|
Պահեստավորման ջերմաստիճան |
-52°C-ից +177°C (-62°F-ից +351°F) |
|
Գրազօղի ծայրի նյութ՝ |
Պոլիֆենիլեն սուլֆիդ (PPS) |
|
Գրազօղի կողպածի նյութ՝ |
AISI 304 խոշորացույց պողպատ (SST) |
|
Դաշտային կապակցումներ |
0.2-ից 1.5 մմ² (16-ից 24 AWG) [0.25-ից 0.75 մմ² (18-ից 23 AWG) ֆերուլներով] |
|
Գծային տիրույթ՝ |
1.5 մմ (60 mils) |
|
Խորհուրդ տրվող լայնքի կարգավորում. |
1.0 մմ (40 mils) |
|
Ելքային դիմադրություն |
50 Ω |
|
Մատակարարման զգայունություն |
Մուտքային լարման յուրաքանչյուր վոլտի փոփոխության դեպքում ելքային լարման փոփոխությունը պակաս է 2 մՎ-ից |
Մրցակցային առավելություն
Խտացված դիզայն սահմանափակ տեղադրման համար
Այն 330909-00-60-10-02-00 3300 NSv Մոտիկության զննարկիչ միավորում է 1,0 մետրանոց կաբելը և 3/8-24 UNF մետաղալարը՝ 0,563 դյույմ խորությամբ միացման համար, որպեսզի համապատասխանի կողային տեսանելիության, հակահարթավորված կամ հետին տեսանելիության սահմանափակ սեղմանային տարածքներին՝ ճշգրիտ ռադիալ և առանցքային չափումները պահպանելով:
Բարձր ջերմաստիճանի և քիմիական դիմադրություն
Հետևյալ սարքը ունի PPS սենսորի ծայր և AISI 304 չժանգոտվող պողպատից պատրաստված պատյան, և 330909-00-60-10-02-00 3300 NSv Մոտիկության զննարկիչ աշխատում է հուսալիորեն -52°C-ից մինչև +177°C ջերմաստիճանային միջակայքում, ինչը համապատասխանում է տաքության և քիմիական միջավայրի ազդեցության տակ գտնվող սեղմանային սարքերի պահանջներին:
Անխաթար մոդերնիզացիա նախորդ համակարգերից
Այն 330909-00-60-10-02-00 3300 NSv մեխանիկորեն և էլեկտրականորեն համատեղելի է նախորդ 3300 RAM սենսորների հետ, ինչը հնարավորություն է տալիս համակարգի մոդերնիզացիայի համար չփոխարինել կաբելները կամ մոնիտորինգի սարքավորումները՝ պահպանելով 7,87 Վ/մմ ելքը:
Ապահովված միացնիչ և կաբելի հավաքվածք
Այն 330909-00-60-10-02-00 3300 NSv Մոտիկության զննարկիչ օգտագործում է մինիատյուր կոաքսիալ ClickLoc միացնիչներ, որոնք դիմացկուն են մինչև 22,6 Ն•մ առավելագույն մեխանիկական մոմենտի, ապահովելով ապահով սիգնալի միացում վիբրացիայի պայմաններում՝ ավտոմատացված մոնիտորինգի համար:
Օպտիմալացված չափում փոքր թիրախների համար
Այն 330909-00-60-10-02-00 3300 NSv Մոտիկության զննարկիչ ապահովում է ճշգրիտ չափումներ 51 մմ-ից փոքր առանցքների և 15 մմ-ից փոքր հարթ թիրախների վրա՝ օգտագործելով 1.5 մմ գծային տիրույթը և 1.0 մմ առաջարկվող բացվածքը, ինչը հարմար է սահուն ֆիլմով աշխատող սարքավորումների համար, որտեղ տարածքը սահմանափակ է:
