Áttekintés
Származási hely: |
Egyesült Államok |
Márkaneve: |
Bently Nevada |
Modell száma: |
330905-02-10-05-02-00 |
A csomagolás részletei: |
Eredeti, új, gyári zárású |
Szállítási idő: |
5-7 Nap |
Kifizetési feltételek: |
T/T |
Szállítási kapacitás: |
Készleten |
Gyors részlet
|
Menet nélküli hossz opció: |
20 mm |
|
Teljes tokhossz opció: |
100 mm |
|
Kábelhossz opció: |
0,5 méter (20 hüvelyk) |
|
Csatlakozó és kábel opció: |
Miniatur koaxiális ClickLoc csatlakozó, szabványos kábel |
|
Hatósági jóváhagyás opció: |
Nem szükséges |
|
Érzékelőház menete: |
M8X1 menet |
|
Maximális menethossz: |
12 mm |
|
Méret: |
18x18x2 cm |
|
Súly: |
0.06kg |
Leírás

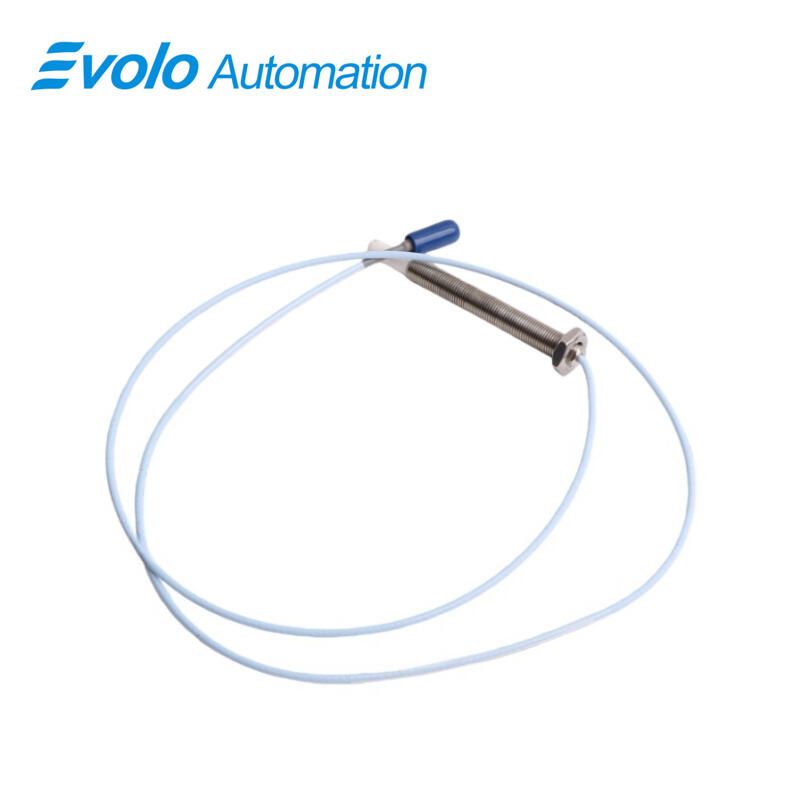

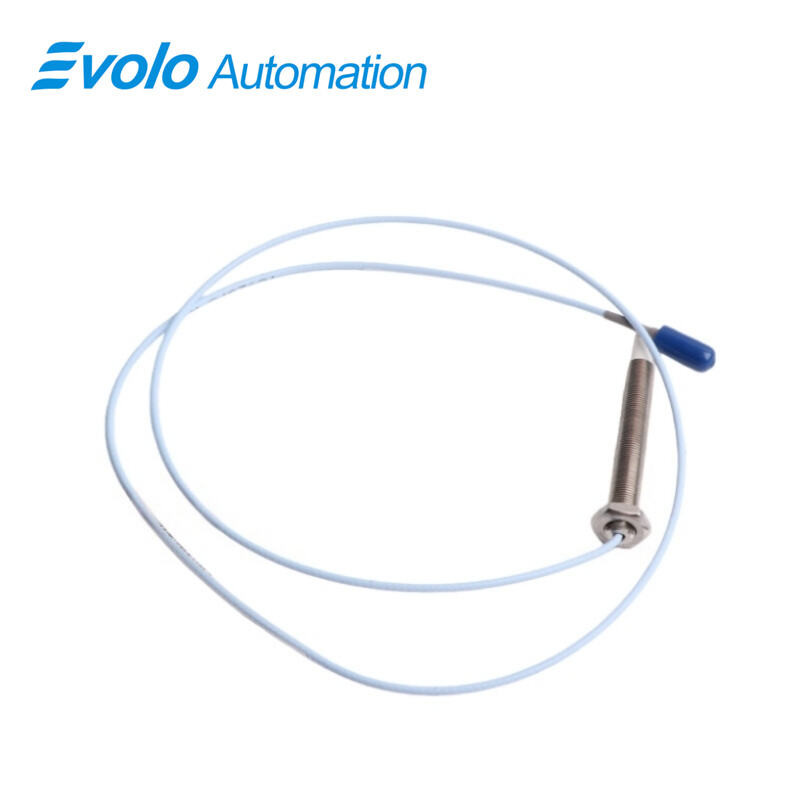

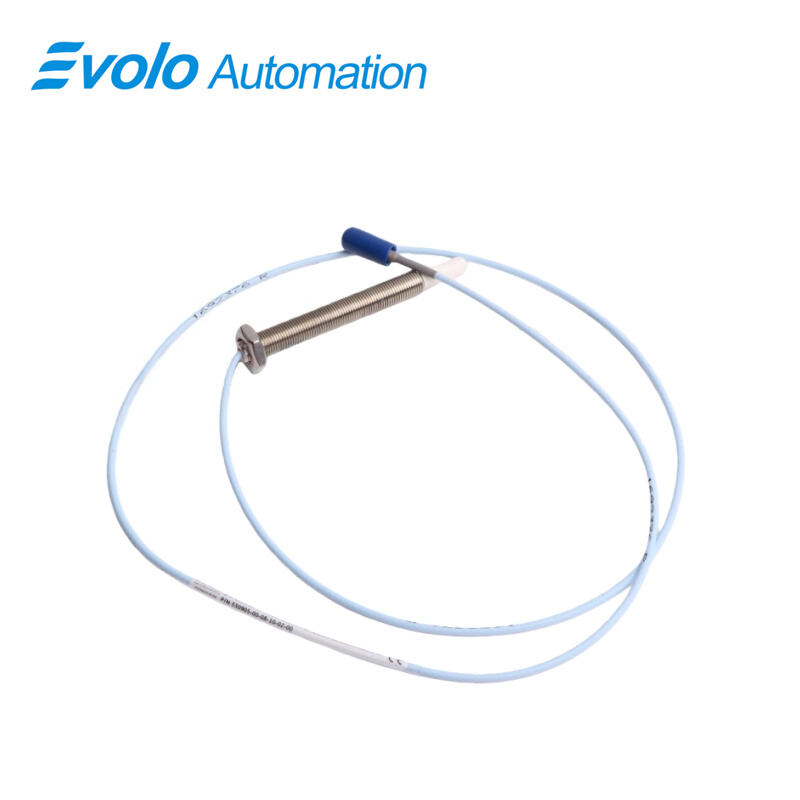

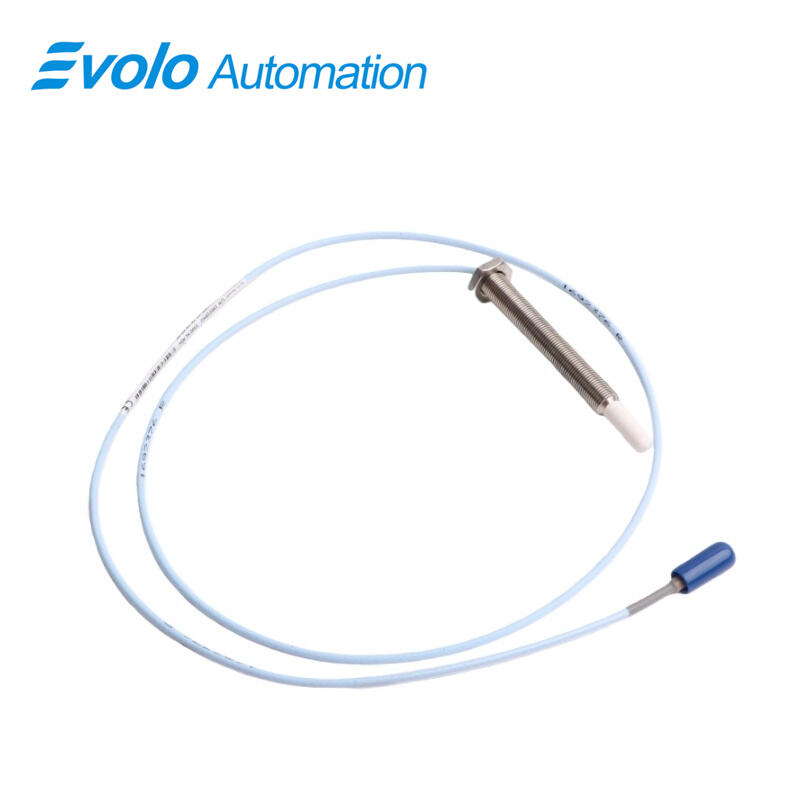

A 330905-02-10-05-02-00 3300 NSv közelítésérzékelő az automatizált mérésre készült centrifugális levegőkompresszorokban, hűtőkompresszorokban és folyamatgáz-kompresszorokban korlátozott telepítési hely esetén. Az érzékelő M8×1 menetes csatlakozással rendelkezik, legfeljebb 12 mm-es menetbeágyazással, 100 mm-es teljes ház hosszúsággal és 0,5 méteres kábellel. A lineáris mérési tartománya 1,5 mm, ajánlott távolsága 1,0 mm. 330905-02-10-05-02-00pontos sugárirányú rezgés- és tengelyirányú helyzetmérési értékeket szolgáltat. -52 °C és +177 °C (-62 °F és +351 °F) közötti hőmérséklet-tartományban működik, polifenilén-szulfid csúcsa és AISI 304-es rozsdamentes acél háza ellenáll a vegyi anyagok hatásának. Aranyozott ClickLoc csatlakozók, valamint a szabadalmazott TipLoc és CableLoc kialakítások 220 N húzóerővel rögzítik a szenzorcsúcsot és a kábelt. A 330905-02-10-05-02-00 3300 NSv közelítésérzékelő támogatja a Keyphasor referenciajelet, a fordulatszám-mérési funkciót és a nullafordulatszám-figyelést, így ideális az automatizált ipari folyadékhártyás csapágyazású gépekhez.
Alkalmazások
Sugárirányú rezgés mérés
A 330905-02-10-05-02-00 3300 NSv közelítésérzékelő sugárirányú tengelyrezgést mér folyadékhártyás csapágyazású gépeken. 1,5 mm-es lineáris mérési tartománnyal, ajánlott 1,0 mm-es réssel, M8×1 menettel és 12 mm-es befogási mélységgel pontos elmozdulási adatokat szolgáltat centrifugális és hűtőkompresszorokhoz.
Tengelyirányú helyzetmérés
A 330905-02-10-05-02-00tengelyirányú (tolóerő-) mozgást figyel meg 15 mm-nél kisebb sík célfelületeken. 100 mm-es teljes ház hossza és 0,5 méteres ClickLoc kábel lehetővé teszi a telepítést szűk oldalnézeti vagy fordított felszerelési helyeken.
Fordulatszám-mérés
Párosítva a 0,5 méteres kábellel a 330905-02-10-05-02-00 3300 NSv közelítésérzékelő kulcsfázis-jeladó (Keyphasor) referencia- és nullasebesség-jeleket szolgáltat forgási sebesség-figyeléshez automatizált rendszerekben.
Specifikációk
|
Érzékelő hőmérséklettartománya: |
-52°C-tól +177°C-ig (-62°F-tól +351°F-ig) |
|
Tárolási hőmérséklet: |
-52°C-tól +177°C-ig (-62°F-tól +351°F-ig) |
|
Szenzorhegy anyaga: |
Polifenilén-szulfid (PPS) |
|
Szenzorház anyaga: |
AISI 304-es rozsdamentes acél (SST) |
|
Mezőkábelezés: |
0,2–1,5 mm² (16–24 AWG) [0,25–0,75 mm² (18–23 AWG) ferrulákkal] |
|
Lineáris tartomány: |
1,5 mm (60 mil) |
|
Ajánlott réstávolság: |
1,0 mm (40 mil) |
|
Kimeneti ellenállás: |
50 Ω |
|
Tápellátás érzékenysége: |
Kevesebb, mint 2 mV kimeneti feszültségváltozás voltonkénti bemeneti feszültségváltozásra |
Versenyképesség
Vegyianyag-álló
A 330905-02-10-05-02-00a szenzorcsúcs polifenilén-szulfidból készült, a ház pedig AISI 304-es rozsdamentes acélból, így vegyi és folyamatipari környezetben is alkalmazható.
Kábelbiztonság
A szabadalmazott CableLoc dizájn 220 N húzóerőt biztosít, miközben a ClickLoc csatlakozók megakadályozzák a lazulást, így megbízható jelátvitelt garantálnak ipari automatizálási rendszerekben.
Szoros telepítés
A 330905-02-10-05-02-00 3300 NSv közelítésérzékelő oldalnézeti és fordított rögzítési alkalmazásokra is alkalmas, így korlátozott helyeken is beépíthető anélkül, hogy módosítani kellene a meglévő gépszerkezeteket.
