सिमेंस एसआईप्लस एस7-300 6AG1312-5BF04-7AB0 सीपीयू 312सी कॉम्पैक्ट पीएलसी

अवलोकन

SIEMENS SIPLUS S7-300 • संक्षिप्त CPU

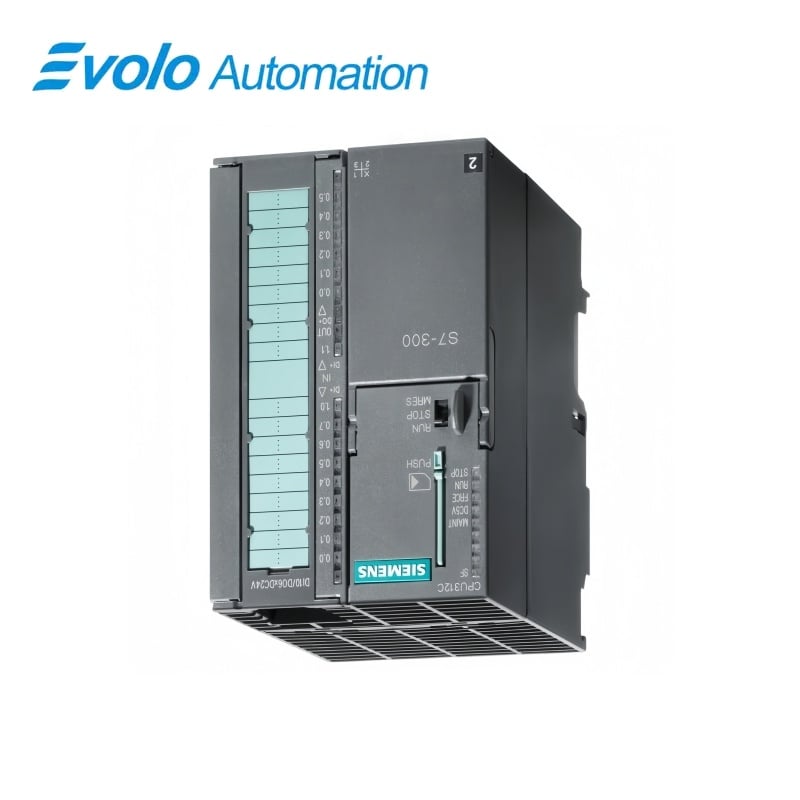

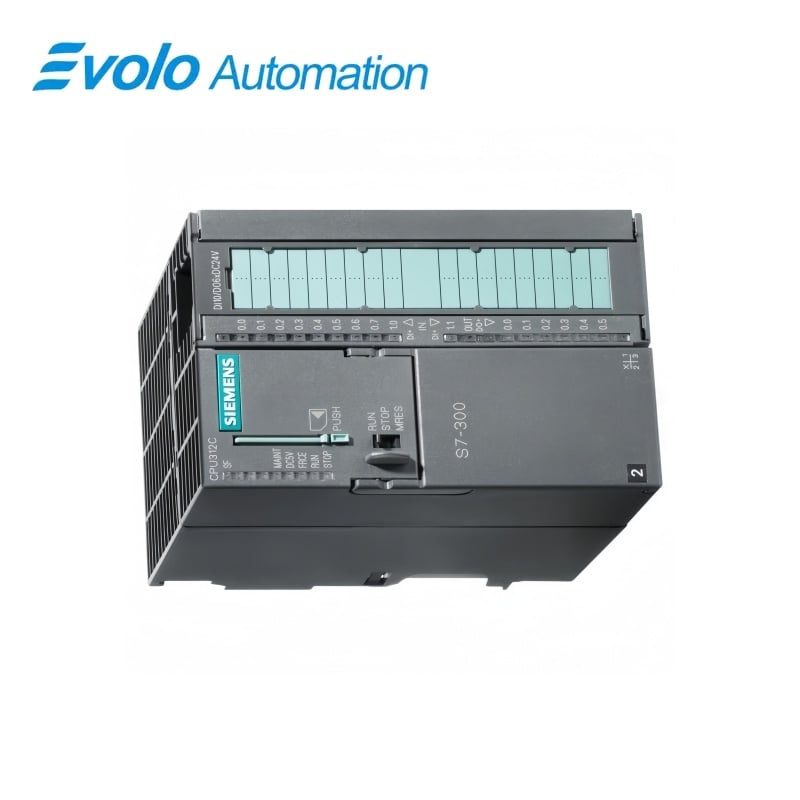

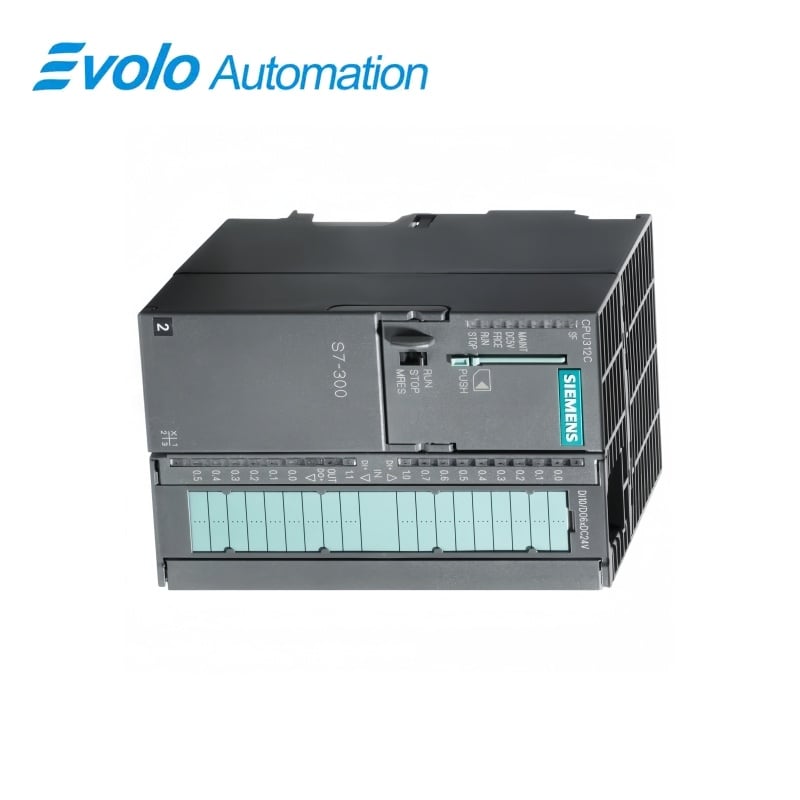

6AG1312-5BF04-7AB0 SIPLUS S7-300 CPU 312C संक्षिप्त नियंत्रक

एक कॉन्फ़ॉर्मल-कोटेड CPU 312C जिसमें एकीकृत I/O और MPI S7-300 प्रणालियों के लिए है।

एक नज़र में

ब्रांड	Siemens
मॉडल	6AG1312-5BF04-7AB0
उत्पाद प्रकार	संक्षिप्त पीएलसी सीपीयू
मुख्य कार्य	PLC तर्क और एकीकृत डिजिटल I/O
आधार मॉड्यूल	6ES7312-5BF04-0AB0 CPU 312C

एकीकृत I/O

दस डिजिटल इनपुट और छह डिजिटल आउटपुट प्रदान करता है।

64 KB कार्य स्मृति

64 KB की एकीकृत कार्य स्मृति के साथ संक्षिप्त नियंत्रण कार्यक्रम चलाता है।

साइप्लस संस्करण

CPU 312C मानक-मॉड्यूल इंजीनियरिंग प्रोफ़ाइल का उपयोग करता है, जिसमें कॉन्फ़ॉर्मल कोटिंग है।

उत्पाद अवलोकन

6AG1312-5BF04-7AB0 यह SIPLUS S7-300 CPU 312C है। सीमेंस इसी SIPLUS ऑर्डर नंबर को STEP 7 प्रोजेक्ट डिज़ाइन के लिए मानक CPU 312C 6ES7312-5BF04-0AB0 के साथ मैप करता है।

यह MPI संचार प्रदान करता है, एकीकृत 10 DI/6 DO और दो 10 kHz काउंटर्स के साथ। संकुचित CPU के लिए एक माइक्रो मेमोरी कार्ड और एक 40-ध्रुवीय फ्रंट कनेक्टर आवश्यक हैं।

आदेश देने पर ध्यान केंद्रित करें: sIPLUS पर्यावरणीय संस्करण, STEP 7 हार्डवेयर कॉन्फ़िगरेशन, माइक्रो मेमोरी कार्ड और फ्रंट कनेक्टर के साथ मेल खाएँ।

मुख्य कार्य

संकुचित नियंत्रण

एकीकृत डिजिटल क्षेत्र I/O के साथ S7-300 PLC लॉजिक चलाता है।

तीव्र गिनती

10 kHz तक की दो एकीकृत उच्च-गति काउंटर चैनल प्रदान करता है।

MPI इंजीनियरिंग

प्रोग्रामिंग और नियंत्रक संचार के लिए CPU 312C MPI इंटरफ़ेस का उपयोग करता है।

आधिकारिक विशिष्टताएँ

प्रोजेक्ट डिज़ाइन के लिए मानक मॉड्यूल	6ES7312-5BF04-0AB0
एकीकृत डिजिटल इनपुट	10
एकीकृत डिजिटल आउटपुट	6
उच्च-गति काउंटर	10 किलोहर्ट्ज़ पर 2
एकीकृत कार्य स्मृति	64 कबी
रेटेड सप्लाई वोल्टेज	24 वी डीसी
अनुमत आपूर्ति श्रेणी	19.2–28.8 V डीसी
नामांकित धारा खपत	570 मिलीएम्पियर
प्रायः नो-लोड धारा	90 mA
प्रारूपिक इनरश करंट	5 ए
प्रारूपिक शक्ति हानि	8 W
मेन्स बफरिंग समय	5 मिलीसेकंड
अधिकतम MMC क्षमता	8 MB
आवश्यक फ्रंट कनेक्टर	1 × 40-ध्रुवीय
सीमेंस मैनुअल में बेस सीपीयू फर्मवेयर	V3.3

आधिकारिक स्रोत: सीमेंस सीपीयू 312सी मानक-मॉड्यूल डेटा शीट और सीमेंस एसआईप्लस-टू-मानक मॉड्यूल तुलना .

अक्सर पूछे जाने वाले प्रश्न

STEP 7 में 6AG1312-5BF04-7AB0 के लिए कौन-सा मानक सीपीयू मेल खाता है?

सीमेंस इसे सीपीयू 312सी ऑर्डर नंबर 6ES7312-5BF04-0AB0 के साथ मैप करता है।

6AG1312-5BF04-7AB0 कितने एकीकृत इनपुट प्रदान करता है?

सीपीयू 312सी प्लेटफ़ॉर्म में दस एकीकृत डिजिटल इनपुट होते हैं।

6AG1312-5BF04-7AB0 कितने एकीकृत आउटपुट प्रदान करता है?

सीपीयू 312सी प्लेटफ़ॉर्म में छह एकीकृत डिजिटल आउटपुट होते हैं।

6AG1312-5BF04-7AB0 पर कौन सी मेमोरी उपलब्ध है?

मैप किया गया CPU 312C में 64 KB की एकीकृत कार्य मेमोरी है।

क्या 6AG1312-5BF04-7AB0 के लिए मेमोरी कार्ड की आवश्यकता है?

CPU 312C के लिए एक SIMATIC माइक्रो मेमोरी कार्ड आवश्यक है।

6AG1312-5BF04-7AB0 के लिए मैं कौन सा फ्रंट कनेक्टर ऑर्डर करूँ?

इसके एकीकृत I/O के लिए 40-ध्रुवीय फ्रंट कनेक्टर का एक ऑर्डर करें।

6AG1312-5BF04-7AB0 को कौन सी आपूर्ति की आवश्यकता है?

19.2 से 28.8 V की सीमा के भीतर नाममात्र 24 V DC आपूर्ति का उपयोग करें।

संगतता एवं ऑर्डरिंग नोट्स

6AG1312-5BF04-7AB0 का ऑर्डर करने से पहले: sIPLUS वेरिएंट की पहचान, MMC क्षमता, फ्रंट कनेक्टर और उपलब्ध 24 V शक्ति की पुष्टि करें।

एसआईप्लस सीपीयू 312सी चेकलिस्ट

• इस एसआईप्लस मॉड्यूल को इसके मैप किए गए मानक सीपीयू 312सी प्रोफ़ाइल का उपयोग करके इंजीनियर करें।
• यदि आवश्यक हो, तो माइक्रो मेमोरी कार्ड और 40-ध्रुवीय फ्रंट कनेक्टर अलग से ऑर्डर करें।
• स्थापना के लिए लागू पर्यावरणीय और अनुमोदन सीमाओं की जाँच करें।
