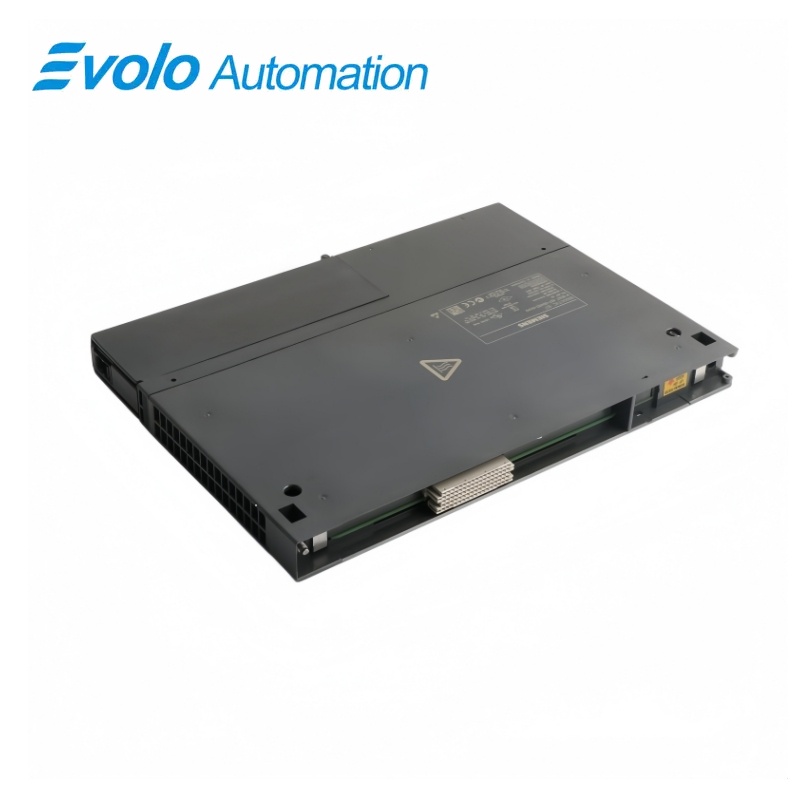

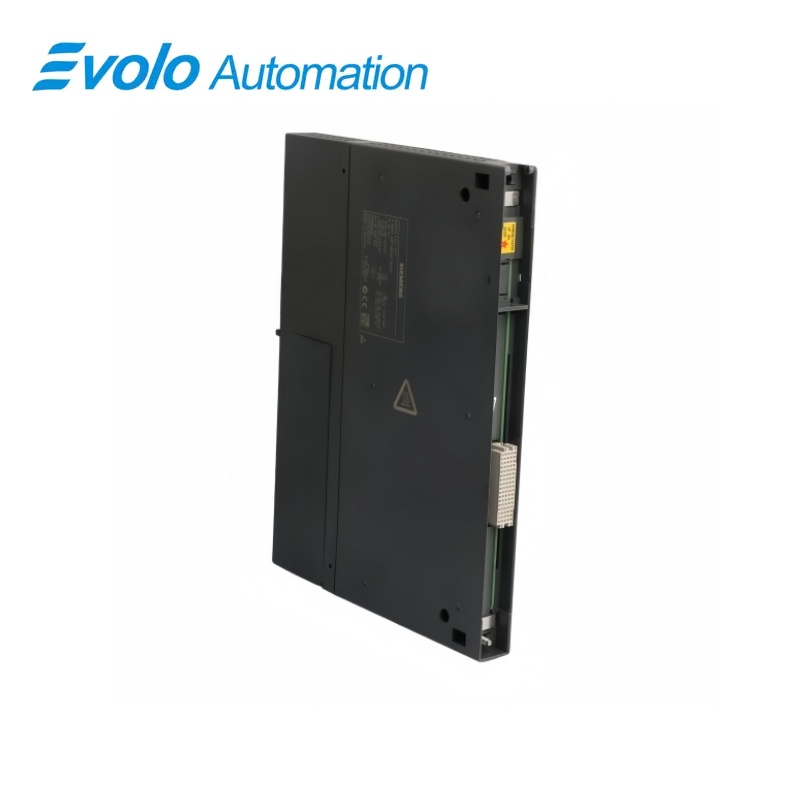

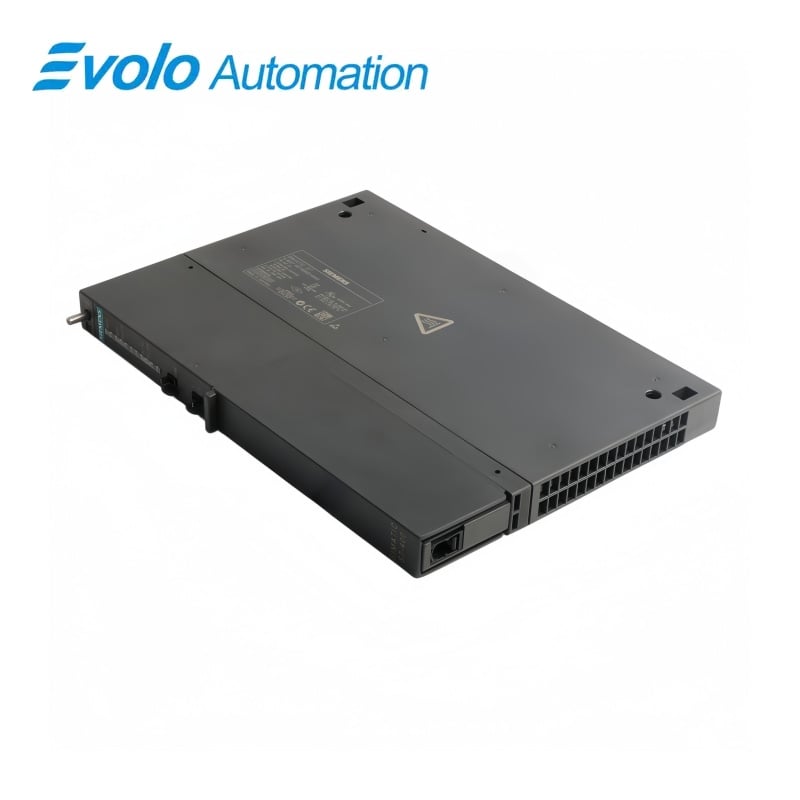

सिमेंस सिमैटिक एस7-400 6ES7407-0DA02-0AA0 पीएस 407 4 ए पावर सप्लाई

अवलोकन

सिमेंस सिमैटिक S7-400 • रैक शक्ति

6ES7407-0DA02-0AA0 सिमैटिक S7-400 PS 407 4 A शक्ति आपूर्ति

S7-400 के लिए 5 V और 24 V बैकप्लेन आउटपुट के साथ एक व्यापक-श्रेणी AC/DC शक्ति आपूर्ति।

एक नज़र में

ब्रांड	Siemens
मॉडल	6ES7407-0DA02-0AA0
उत्पाद प्रकार	पीएलसी रैक शक्ति आपूर्ति
मुख्य कार्य	S7-400 बैकप्लेन शक्ति परिवर्तन
संगत श्रृंखला	SIMATIC S7-400

विस्तृत श्रेणी इनपुट

120/230 V AC या DC नाममात्र आपूर्ति स्वीकार करता है।

डुअल बैकप्लेन आउटपुट

5 V DC पर अधिकतम 4 A और 24 V DC पर 0.5 A की आपूर्ति करता है।

वैकल्पिक बैकअप बैटरी

एक 3.6 V, 2.2 Ah AA लिथियम बैटरी मेमोरी बैकअप प्रदान कर सकती है।

उत्पाद अवलोकन

6ES7407-0DA02-0AA0 यह SIMATIC S7-400 रैक के लिए PS 407 4 A आपूर्ति है। यह वाइड-रेंज AC या DC मेन्स इनपुट से बैकप्लेन को 5 V DC और 24 V DC के साथ ऊर्जा प्रदान करती है।

इस आपूर्ति में शॉर्ट-सर्किट सुरक्षा, 20 ms की स्टोर्ड-एनर्जी बफ़रिंग और एक वैकल्पिक AA लिथियम बैकअप बैटरी होती है। इसकी उपलब्ध बैकप्लेन धारा को स्थापित S7-400 मॉड्यूल लोड के अनुरूप समायोजित करें।

आदेश देने पर ध्यान केंद्रित करें: s7-400 रैक के शक्ति बजट, आने वाली AC/DC वोल्टेज और बैकअप बैटरी संचालन की आवश्यकता की जाँच करें।

मुख्य कार्य

रैक शक्ति

वाइड-रेंज मेन्स शक्ति को S7-400 बैकप्लेन द्वारा आवश्यक वोल्टेज में परिवर्तित करता है।

शक्ति-डिप बफ़रिंग

मेन्स आपूर्ति के लुप्त होने के बाद 20 ms का स्टोर्ड-एनर्जी समय प्रदान करता है।

मेमोरी बैकअप विकल्प

बैकअप कार्यों के लिए एक वैकल्पिक AA लिथियम बैटरी स्वीकार करता है।

आधिकारिक विशिष्टताएँ

नाममात्र AC इनपुट	120/230 V AC
अनुमेय AC इनपुट श्रेणी	85–264 V AC
नाममात्र डीसी इनपुट	120/230 V DC
अनुमेय डीसी इनपुट सीमा	88–300 वी डीसी
नाममात्रा आवृत्ति	50/60 हर्ट्ज
अनुमत आवृत्ति सीमा	47–63 हर्ट्ज़
120 वोल्ट पर अंकित एसी इनपुट धारा	0.42 ए
120 वोल्ट पर अंकित डीसी इनपुट धारा	0.35 A
अधिकतम इनरश करंट	8.5 A
संग्रहित-ऊर्जा समय	20 मिलीसेकंड
5 वोल्ट बैकप्लेन आउटपुट धारा	अधिकतम 4 ए
24 वोल्ट बैकप्लेन आउटपुट धारा	अधिकतम 0.5 ए
सामान्य सक्रिय इनपुट शक्ति	52 वाट
प्रारूपिक शक्ति हानि	20 डब्ल्यू
वैकल्पिक बैटरी	1 × एए लिथियम, 3.6 वोल्ट / 2.2 एह
आयाम (चौड़ाई × ऊंचाई × गहराई)	25 × 290 × 217 मिमी
लगभग वजन	0.76 किग्रा

आधिकारिक स्रोत: सिमेंस एस7-400 मॉड्यूल डेटा, पीएस 407 4 ए सेक्शन .

अक्सर पूछे जाने वाले प्रश्न

6ES7407-0DA02-0AA0 किस रैक को बिजली आपूर्ति करता है?

यह एक सिमैटिक एस7-400 रैक के बैकप्लेन को बिजली आपूर्ति करता है।

क्या 6ES7407-0DA02-0AA0 एसी या डीसी इनपुट का उपयोग कर सकता है?

यह घोषित वाइड-रेंज सीमाओं के भीतर या तो एसी या डीसी इनपुट स्वीकार करता है।

6ES7407-0DA02-0AA0 से कितनी 5 वोल्ट धारा उपलब्ध है?

5 वोल्ट बैकप्लेन आउटपुट अधिकतम 4 ए की धारा प्रदान करता है।

6ES7407-0DA02-0AA0 से कितनी 24 वोल्ट धारा उपलब्ध है?

24 वोल्ट बैकप्लेन आउटपुट अधिकतम 0.5 ए की धारा प्रदान करता है।

क्या 6ES7407-0DA02-0AA0 बैकअप बैटरी का समर्थन करता है?

एक 3.6 V, 2.2 Ah AA लिथियम बैटरी वैकल्पिक रूप से स्थापित की जा सकती है।

6ES7407-0DA02-0AA0 मुख्य विद्युत आपूर्ति में अंतराय को कितने समय तक संभाल सकता है?

निर्दिष्ट संग्रहित-ऊर्जा समय 20 ms है।

S7-400 रैक के लिए 6ES7407-0DA02-0AA0 का आकार कैसे निर्धारित करें?

स्थापित मॉड्यूल्स की बैकप्लेन धारा आवश्यकताओं को जोड़ें और उन्हें दोनों आउटपुट सीमाओं के भीतर रखें।

संगतता एवं ऑर्डरिंग नोट्स

6ES7407-0DA02-0AA0 का ऑर्डर देने से पहले: 5 V और 24 V रैक धारा आवश्यकताओं तथा आने वाली विद्युत आपूर्ति की सीमा की पुष्टि करें।

S7-400 आपूर्ति जाँच सूची

• 4 A संस्करण का चयन करने से पहले रैक बैकप्लेन शक्ति बजट की गणना करें।
• एसी या डीसी इनपुट की पुष्टि करें कि वह घोषित वाइड-रेंज सीमाओं के भीतर है।
• जब मेमोरी बैकअप की आवश्यकता हो, तो वैकल्पिक बैटरी को अलग से निर्दिष्ट करें।
