सिमेंस सिमैटिक एस7-300 6ES7321-1CH00-0AA0 एसएम 321 16 डीआई 24-48 वी एसी/डीसी

अवलोकन

सिमेंस सिमैटिक S7-300 • डिजिटल इनपुट

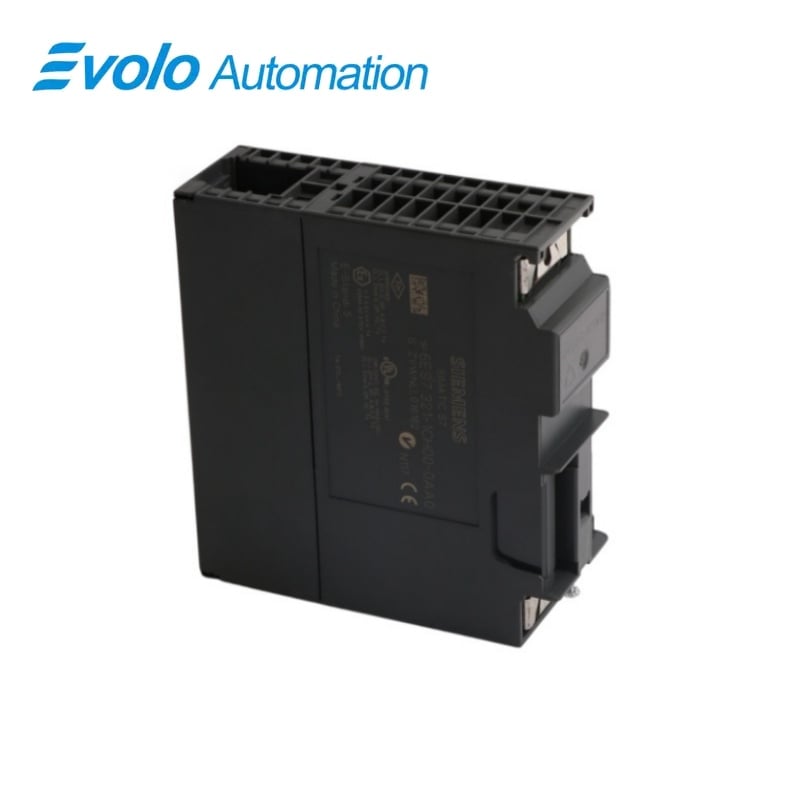

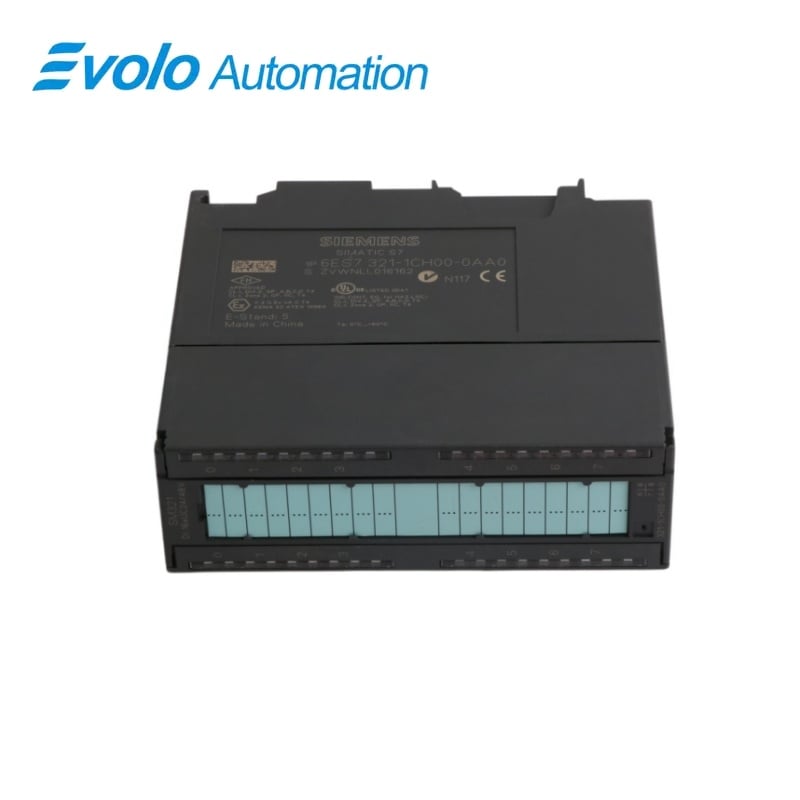

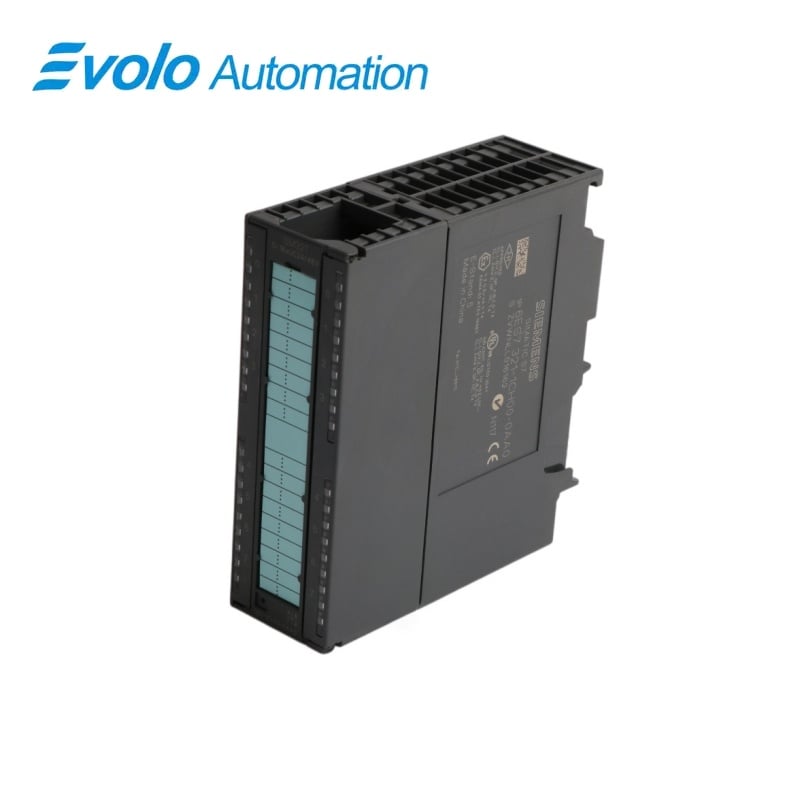

6ES7321-1CH00-0AA0 सिमैटिक S7-300 SM 321 16-चैनल डिजिटल इनपुट

एस7-300 नियंत्रण प्रणालियों के लिए एक अलग किया गया 16-बिंदु AC/DC डिजिटल इनपुट मॉड्यूल।

एक नज़र में

ब्रांड	Siemens
मॉडल	6ES7321-1CH00-0AA0
उत्पाद प्रकार	डिजिटल इनपुट मॉड्यूल
मुख्य कार्य	16-चैनल 24–48 V AC/DC सिग्नल संग्रह
संगत श्रृंखला	SIMATIC S7-300

16 अलग-थलग इनपुट

चैनल-वार अलगाव के साथ सोलह डिजिटल इनपुट सिग्नल पढ़ता है।

लचीला सिग्नल वोल्टेज

24 से 48 V AC या DC इनपुट परिपथों का समर्थन करता है।

प्रति-चैनल संकेतन

प्रत्येक चैनल के लिए एक हरा इनपुट-स्थिति LED होता है।

उत्पाद अवलोकन

6ES7321-1CH00-0AA0 यह SIMATIC S7-300 के लिए SM 321 डिजिटल इनपुट मॉड्यूल है। इसके सोलह विद्युत रूप से अलग किए गए इनपुट 24 से 48 V AC या DC क्षेत्र संकेत स्वीकार करते हैं।

मॉड्यूल प्रत्येक चैनल की स्थिति को एक हरे LED के माध्यम से दर्शाता है। आधिकारिक मॉड्यूल डेटा में इस संस्करण के लिए कोई नैदानिक कार्य या अंतराय कार्य निर्दिष्ट नहीं हैं।

आदेश देने पर ध्यान केंद्रित करें: इनपुट वोल्टेज, चैनल वायरिंग व्यवस्था और संगत S7-300 फ्रंट कनेक्टर की पुष्टि करें।

मुख्य कार्य

फ़ील्ड सिग्नल अधिग्रहण

सोलह AC/DC बाइनरी संकेतों को S7-300 नियंत्रक में प्रवेश कराता है।

चैनल विभाजन

इनपुट चैनलों और बैकप्लेन बस के बीच विद्युत अलगाव प्रदान करता है।

स्थानीय स्थिति जाँच

प्रत्येक इनपुट स्थिति को एक हरे चैनल LED पर प्रदर्शित करता है।

आधिकारिक विशिष्टताएँ

इनपुट की संख्या	16
नामित इनपुट वोल्टेज	24–48 V AC/DC
चैनल विद्युत अलगाव	हाँ
चैनल अलगाव समूह	16 चैनल
विद्युत रोधन परीक्षण वोल्टेज	500 V DC
बैकप्लेन धारा खपत	अधिकतम १० mA
प्रकारिक मॉड्यूल शक्ति हानि	3.5 वाट
स्थिति प्रदर्शित करना	प्रत्येक चैनल के लिए 1 हरा LED
अंतरायन कार्य	कोई नहीं
नैदानिक कार्य	कोई नहीं
40 °C पर ऊर्ध्वाधर माउंटिंग में अधिकतम चैनल	16
नाममात्र एसी आवृत्ति	50/60 हर्ट्ज

आधिकारिक स्रोत: सीमेंस S7-300 मॉड्यूल डेटा, SM 321 DI 16 × UC 24/48 V खंड .

अक्सर पूछे जाने वाले प्रश्न

6ES7321-1CH00-0AA0 कौन-कौन से क्षेत्र संकेत पढ़ सकता है?

यह 24 से 48 V AC या DC इनपुट परिपथों से डिजिटल संकेत पढ़ता है।

6ES7321-1CH00-0AA0 कितने इनपुट प्रदान करता है?

यह सोलह अलग किए गए डिजिटल इनपुट प्रदान करता है।

क्या 6ES7321-1CH00-0AA0 प्रत्येक चैनल की स्थिति दिखाता है?

हरा एलईडी प्रत्येक इनपुट चैनल की स्थिति को दर्शाता है।

क्या 6ES7321-1CH00-0AA0 चैनल नैदानिक जानकारी रिपोर्ट कर सकता है?

उपकरण मैनुअल में इस मॉड्यूल के लिए कोई नैदानिक कार्य नहीं सूचीबद्ध हैं।

क्या 6ES7321-1CH00-0AA0 इनपुट अंतराय (इंटरप्ट) उत्पन्न करता है?

उपकरण मैनुअल में इस मॉड्यूल के लिए कोई अंतराय (इंटरप्ट) कार्य नहीं सूचीबद्ध हैं।

6ES7321-1CH00-0AA0 की बैकप्लेन धारा खपत क्या है?

अधिकतम बैकप्लेन धारा खपत १० मिलीएम्पियर है।

6ES7321-1CH00-0AA0 को वायर करने से पहले मुझे क्या सत्यापित करना चाहिए?

फ़ील्ड वोल्टेज, इनपुट विभाजन व्यवस्था और फ्रंट कनेक्टर की जाँच S7-300 वायरिंग योजना के अनुसार करें।

संगतता एवं ऑर्डरिंग नोट्स

6ES7321-1CH00-0AA0 का ऑर्डर देने से पहले: 24–48 वी एसी/डीसी सेंसर आपूर्ति, कनेक्टर और चैनल संख्या को पीएलसी हार्डवेयर डिज़ाइन के अनुरूप करें।

एस7-300 इनपुट चेकलिस्ट

• सभी सोलह इनपुट सिग्नल स्तरों की पुष्टि करें कि वे समर्थित एसी/डीसी सीमा के भीतर हैं।
• स्थापित मॉड्यूल के लिए सही एस7-300 फ्रंट कनेक्टर का चयन करें और उसका तार कनेक्शन करें।
• इस संस्करण से चैनल नैदानिक संदेशों पर भरोसा न करें।
