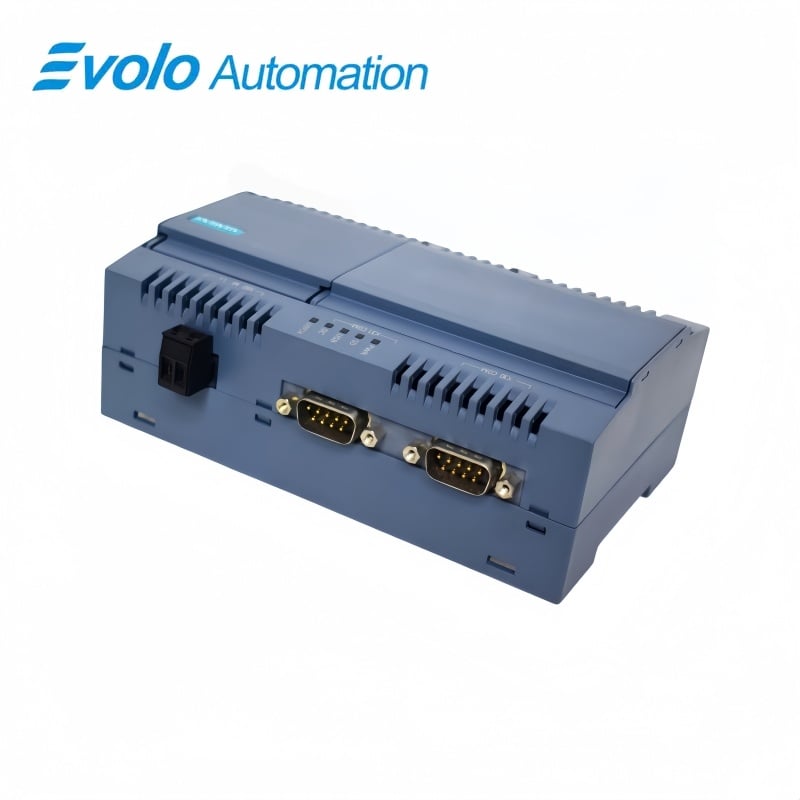

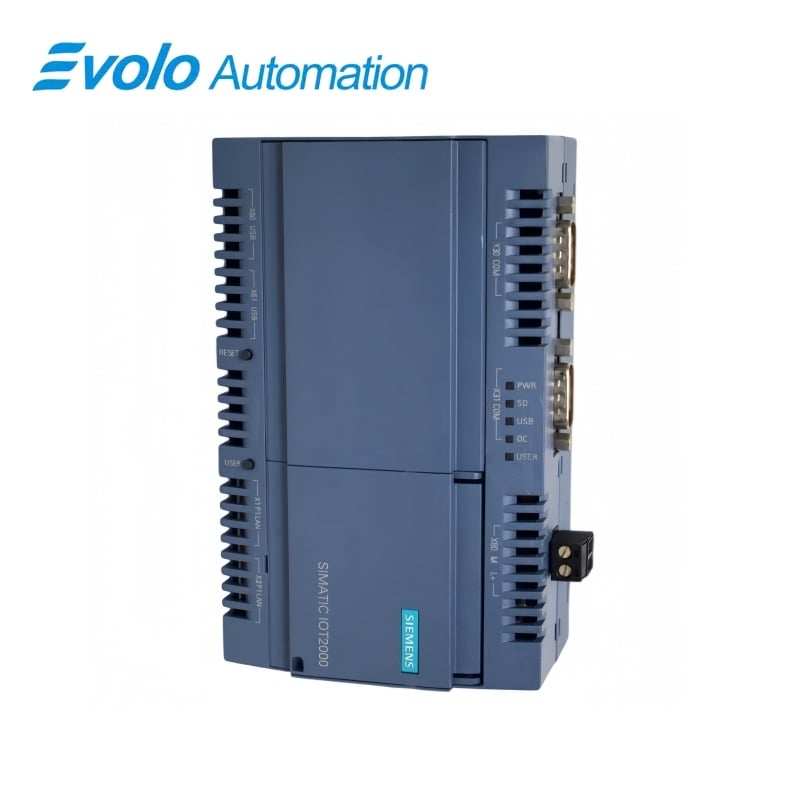

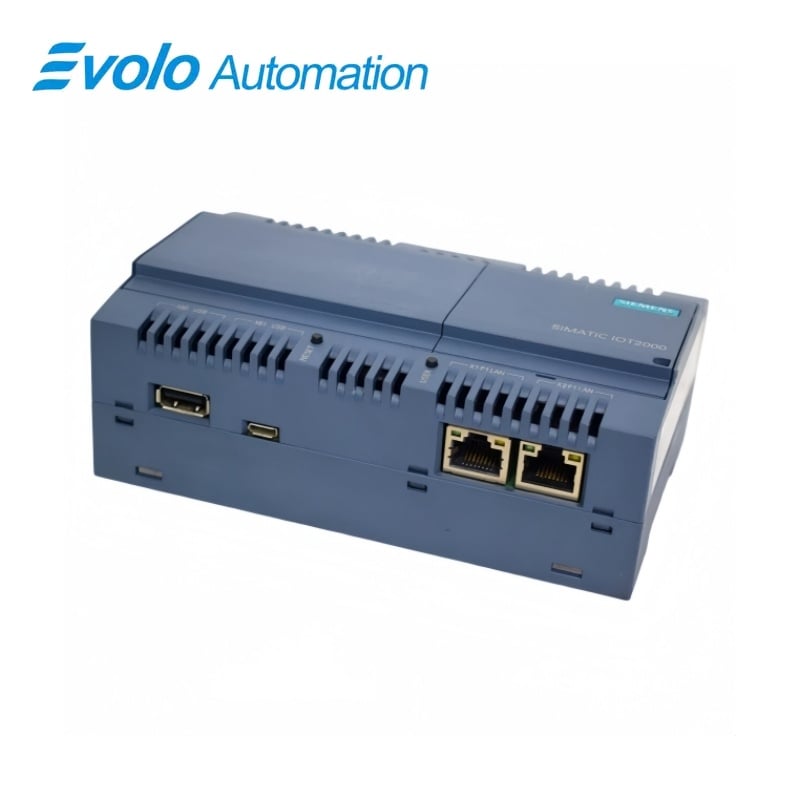

सिमेंस सिमैटिक आईओटी2040 6ईएस7647-0एए00-1वाईए2 औद्योगिक आईओटी गेटवे

अवलोकन

सिमेंस सिमैटिक आईओटी • आईओटी2040

सिमेंस सिमैटिक आईओटी2040 6ईएस7647-0एए00-1वाईए2 औद्योगिक आईओटी गेटवे

एक संक्षिप्त औद्योगिक आईओटी गेटवे जिसमें डबल 10/100 मेगाबिट/सेकंड इथरनेट, यूएसबी होस्ट और क्लाइंट कनेक्शन, श्रृंखला संचार, माइक्रोएसडी भंडारण और 24 वी डीसी औद्योगिक बिजली इनपुट है।

एक नज़र में

ब्रांड	Siemens
मॉडल	6ES7647-0AA00-1YA2
उत्पाद प्रकार	संक्षिप्त औद्योगिक आईओटी गेटवे
मुख्य कार्य	औद्योगिक डेटा संग्रह और एज कनेक्टिविटी
अनुप्रयोग / संगत श्रृंखला	सिमैटिक आईओटी2000 स्वचालन और गेटवे अनुप्रयोग

सटीक पहचान

प्रतिस्थापन या परियोजना पुनः उपयोग से पहले पूर्ण सिमेंस लेख संख्या और सिमैटिक आईओटी2040 नामांकन को मिलान करें।

इंटरफ़ेस जाँच

स्थापित गेटवे और अनुप्रयोग छवि के खिलाफ आवश्यक इथरनेट, यूएसबी, श्रृंखला और माइक्रोएसडी कनेक्शन की पुष्टि करें।

प्रणाली तैयारी

माइक्रोएसडी कार्ड के लिए अनुप्रयोग ऑपरेटिंग-सिस्टम छवि और परियोजना डेटा तैयार करें, क्योंकि कोई ऑपरेटिंग सिस्टम पूर्व-स्थापित नहीं है।

उत्पाद अवलोकन

सिमैटिक आईओटी2040 एक संक्षिप्त औद्योगिक गेटवे है, जिसे मशीन-स्तरीय डेटा को उच्च-स्तरीय आईटी या क्लाउड अनुप्रयोगों के साथ जोड़ने के लिए डिज़ाइन किया गया है। इसका इंटेल क्वार्क X1020 प्रोसेसर और 1 जीबी डीडीआर3 एसडीआरएम उपयोगकर्ता-तैयार गेटवे अनुप्रयोगों का समर्थन करते हैं, जबकि माइक्रोएसडी स्लॉट ऑपरेटिंग-सिस्टम इमेज और परियोजना डेटा के लिए निकाले जा सकने वाले भंडारण की सुविधा प्रदान करता है।

दो 10/100 मेगाबिट/सेकंड के औद्योगिक इथरनेट पोर्ट, दो कॉन्फ़िगर करने योग्य कॉम पोर्ट, एक यूएसबी 2.0 होस्ट पोर्ट और एक यूएसबी क्लाइंट कनेक्शन मिश्रित औद्योगिक उपकरणों के लिए व्यावहारिक एकीकरण विकल्प प्रदान करते हैं। बिना पंखे वाला आवरण 24 वी डीसी औद्योगिक आपूर्ति से संचालित होता है और इसकी आईपी20 रेटिंग है।

आदेश देने पर ध्यान केंद्रित करें: चालू करने से पहले पूर्ण लेख संख्या, श्रृंखला-इंटरफ़ेस आवश्यकता, माइक्रोएसडी इमेज, आपूर्ति सीमा और आवरण स्थान की पुष्टि करें।

मुख्य कार्य

द्वैध औद्योगिक इथरनेट

दो आरजे45 पोर्ट औद्योगिक नेटवर्क एकीकरण के लिए 10/100 मेगाबिट/सेकंड इथरनेट कनेक्टिविटी प्रदान करते हैं।

श्रृंखला उपकरण एकीकरण

दो कॉम पोर्ट श्रृंखला औद्योगिक उपकरणों को जोड़ने के लिए आरएस-232 और आरएस-485 संचार का समर्थन करते हैं।

हटाने योग्य एप्लिकेशन भंडारण

माइक्रोएसडी स्लॉट उपयोगकर्ता-तैयार किए गए ऑपरेटिंग सिस्टम इमेज, एप्लिकेशन और कॉन्फ़िगरेशन डेटा को संग्रहीत करता है।

बिना पंखे की सघन निर्माण

सघन बिना पंखे का आवरण कैबिनेट स्थापना को समर्थन देता है, बिना किसी यांत्रिक शीतलन पंखे के।

आधिकारिक विशिष्टताएँ

आपूर्ति वोल्टेज	24 वी डीसी; अनुमेय सीमा 9–36 वी डीसी
शक्ति-विफलता बफ़रिंग	5 मिलीसेकंड
प्रोसेसर	इंटेल क्वार्क एक्स1020
मेमोरी प्रकार	डीडीआर3 एसडीआरएएम
मुख्य मेमोरी	1 जीबी
भंडारण स्लॉट	1 माइक्रोएसडी कार्ड स्लॉट
औद्योगिक इथरनेट इंटरफ़ेस	2 RJ45 पोर्ट
इथरनेट डेटा दर	10/100 मेगाबिट/सेकंड
श्रृंखला इंटरफ़ेस	2 कॉम पोर्ट्स आरएस-232 और आरएस-485 के लिए
यूएसबी इंटरफ़ेस	1 यूएसबी 2.0 होस्ट पोर्ट और 1 यूएसबी क्लाइंट कनेक्शन
स्थिति संकेत	एकीकृत स्थिति एलईडी
शीतलन	बिना पंखे
सुरक्षा रेटिंग	IP20
परिचालन तापमान	0–50 °C
संचालन के दौरान सापेक्ष आर्द्रता	30 °से पर 5–85%, गैर-संघनित
आयाम (चौड़ाई × ऊंचाई × गहराई)	144 × 90 × 53 मिमी
शॉक प्रतिरोध	आईईसी 60068-2-27 के अनुसार 11 मिसे के लिए 150 मी/से²

आधिकारिक स्रोत: सीमेंस तकनीकी डेटाशीट 6ES7647-0AA00-1YA2 के लिए व्यावसायिक स्टॉक, वारंटी और शिपिंग के कथन विक्रेता की शर्तें हैं।

अक्सर पूछे जाने वाले प्रश्न

6ES7647-0AA00-1YA2 के लिए कौन सी बिजली आपूर्ति सीमा प्रदान की जानी चाहिए?

9–36 वी डीसी इनपुट सीमा के भीतर बने रहने वाली 24 वी डीसी औद्योगिक आपूर्ति का उपयोग करें।

6ES7647-0AA00-1YA2 पर कितने इथरनेट कनेक्शन उपलब्ध हैं?

दो RJ45 औद्योगिक ईथरनेट पोर्ट उपलब्ध हैं, और प्रत्येक 10/100 मेगाबिट/सेकंड के संचालन का समर्थन करता है।

6ES7647-0AA00-1YA2 से कौन-कौन से श्रेणीबद्ध उपकरण जोड़े जा सकते हैं?

जब इंटरफ़ेस पैरामीटर मेल खाते हैं, तो दो COM पोर्ट्स के माध्यम से RS-232 या RS-485 का उपयोग करने वाले उपकरणों को एकीकृत किया जा सकता है।

6ES7647-0AA00-1YA2 के लिए ऑपरेटिंग सिस्टम को कैसे तैयार किया जाता है?

कोई ऑपरेटिंग सिस्टम पूर्व-इंस्टॉल नहीं है, अतः चालू करने से पहले सत्यापित एप्लिकेशन इमेज को एक संगत माइक्रोएसडी कार्ड पर लिखा जाना चाहिए।

6ES7647-0AA00-1YA2 के लिए कौन-सा कैबिनेट तापमान उपयुक्त है?

स्थापित उपकरण को सत्यापित 0–50 °C कार्यकारी तापमान सीमा के भीतर रखें और संघनन से बचें।

6ES7647-0AA00-1YA2 के लिए कितना माउंटिंग स्थान आवश्यक है?

144 × 90 × 53 मिमी के आवरण के अतिरिक्त स्थापित कनेक्टर्स और केबल्स के लिए स्पेस का ध्यान रखें।

किसी स्थापित गेटवे को 6ES7647-0AA00-1YA2 से बदलने से पहले क्या जाँच करना चाहिए?

पूर्ण लेख संख्या, आपूर्ति सीमा, ईथरनेट और श्रृंखला पोर्ट के उपयोग, माइक्रोएसडी छवि और कनेक्टर व्यवस्था की विद्यमान स्थापना के साथ तुलना करें।

संगतता एवं ऑर्डरिंग नोट्स

6ES7647-0AA00-1YA2 ऑर्डर करने से पहले: पूर्ण लेख संख्या को मिलाएँ और स्थापित इंटरफ़ेस, माइक्रोएसडी छवि, आपूर्ति और आवरण आवश्यकताओं की पुष्टि करें।

6ES7647-0AA00-1YA2 के लिए संगतता जाँच सूची

• संक्षिप्त या प्रत्यय में परिवर्तन किए बिना पूर्ण लेख संख्या को मिलाएँ।
• पुष्टि करें कि अनुप्रयोग को दो 10/100 मेगाबिट/सेकंड ईथरनेट पोर्ट और उपलब्ध श्रृंखला मोड की आवश्यकता है।
• तैयार माइक्रोएसडी ऑपरेटिंग-सिस्टम छवि और अनुप्रयोग बैकअप की पुष्टि करें।
• 9–36 वी डीसी इनपुट सीमा, आईपी20 स्थापना वातावरण और केबल स्पष्टता की जाँच करें।
