सिमेंस सिमैटिक एचएमआई 6एवी6648-0सीई11-3एक्स0 स्मार्ट 1000 आईई वी3 टच पैनल

अवलोकन

सिमेंस सिमैटिक एचएमआई • स्मार्ट 1000 आईई वी3

सिमेंस सिमैटिक एचएमआई 6एवी6648-0सीई11-3एक्स0 स्मार्ट 1000 आईई वी3 टच पैनल

10.1 इंच का वाइडस्क्रीन टीएफटी टच पैनल, जिसका रिज़ॉल्यूशन 1024 × 600 है, 65,536 रंगों के साथ, और मशीन विज़ुअलाइज़ेशन तथा ऑपरेटर नियंत्रण के लिए औद्योगिक संचार इंटरफ़ेस हैं।

एक नज़र में

ब्रांड	Siemens
मॉडल	6AV6648-0CE11-3AX0
उत्पाद प्रकार	एचएमआई टั पैनल
मुख्य कार्य	मशीन विज़ुअलाइज़ेशन और टच ऑपरेशन
संगत श्रृंखला	सिमैटिक एचएमआई स्मार्ट

सटीक पहचान

प्रतिस्थापन से पहले पूर्ण ऑर्डर नंबर और स्मार्ट 1000 आईई वी3 उपाधि की तुलना करें।

इंटरफ़ेस जाँच

पुष्टि करें कि क्या प्रोजेक्ट में औद्योगिक ईथरनेट या साझा आरएस-422/485 कनेक्शन का उपयोग किया जा रहा है।

कॉन्फ़िगरेशन

पैनल प्रोजेक्ट के लिए विनसीसी फ्लेक्सिबल स्मार्ट का उपयोग करें और प्रतिस्थापन से पहले सत्यापित एप्लिकेशन को सुरक्षित रखें।

उत्पाद अवलोकन

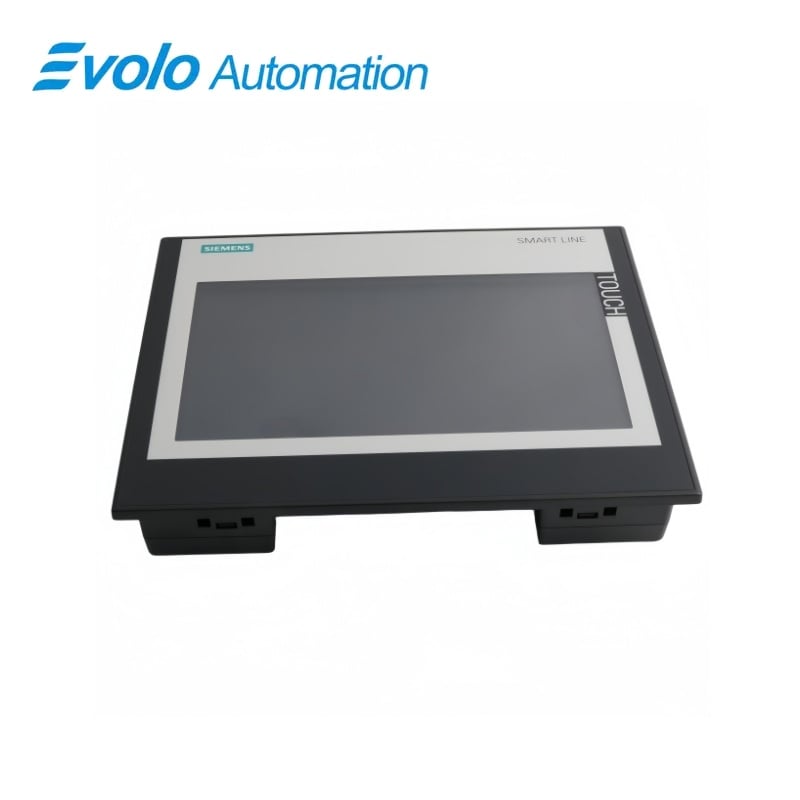

सिमेंस सिमैटिक एचएमआई स्मार्ट 1000 आईई वी3 एक टच-संचालित ऑपरेटर पैनल है, जो औद्योगिक विज़ुअलाइज़ेशन और मशीन नियंत्रण के लिए डिज़ाइन किया गया है। इसकी 10.1 इंच की वाइडस्क्रीन टीएफटी डिस्प्ले 1024 × 600 पिक्सेल और 65,536 रंगों को 222.7 × 125.3 मिमी के सक्रिय डिस्प्ले क्षेत्र में प्रस्तुत करती है।

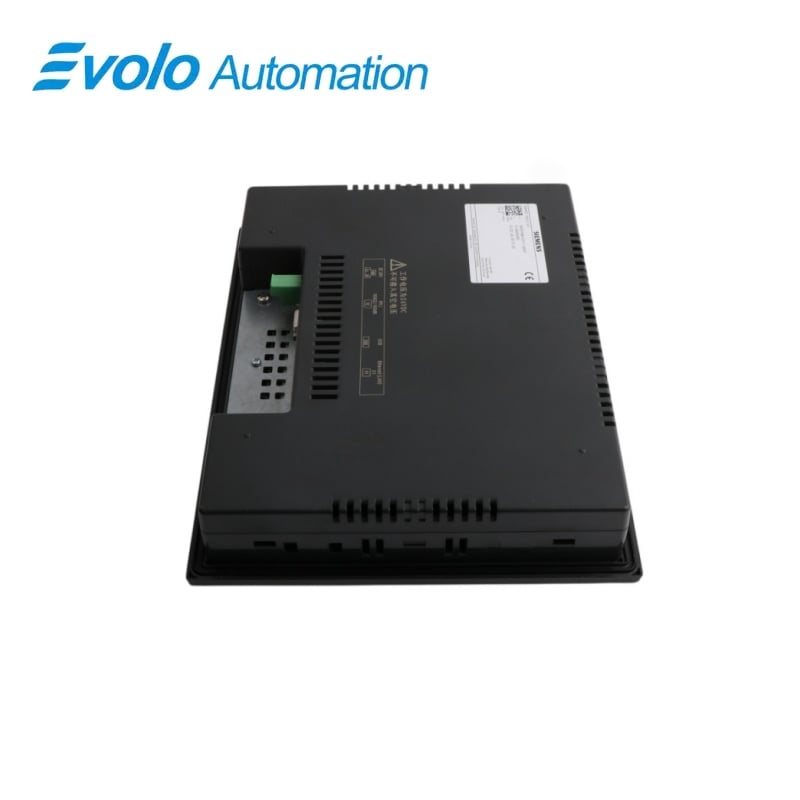

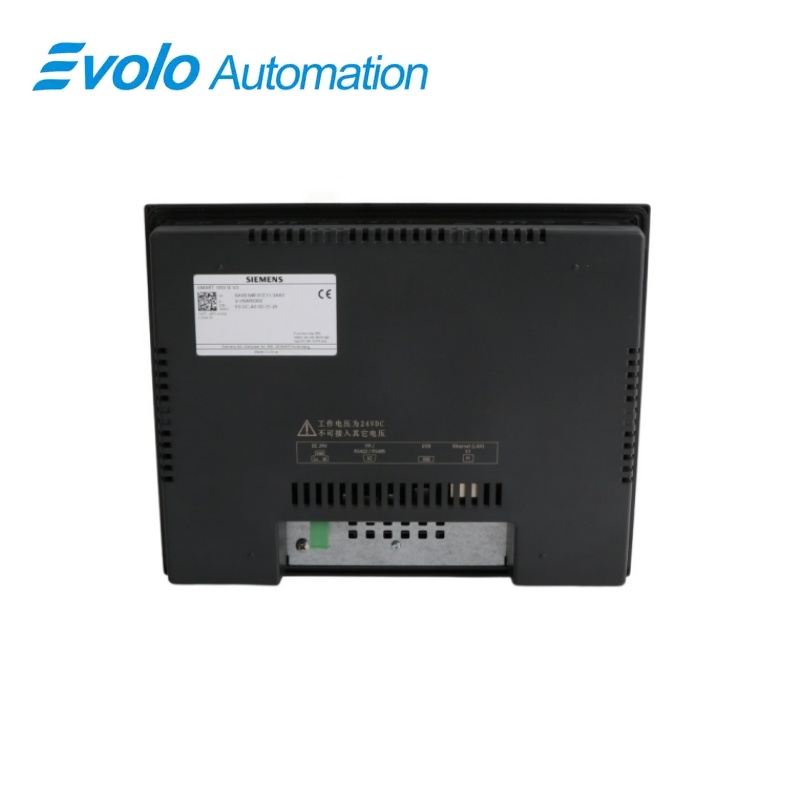

पैनल 24 वी डीसी आपूर्ति से काम करता है और औद्योगिक ईथरनेट, एक साझा आरएस-422/485 पोर्ट और यूएसबी होस्ट इंटरफ़ेस को जोड़ता है। खड़ी या क्षैतिज स्थापना समर्थित है, और सामने के भाग पर स्थापित ऑपरेटर पैनल के उपयोग के लिए आईपी65 सुरक्षा रेटिंग है।

आदेश देने पर ध्यान केंद्रित करें: स्मार्ट 1000 आईई वी3 नाम, कैबिनेट कटआउट, आपूर्ति सीमा, संचार इंटरफ़ेस और सहेजी गई विनसीसी फ्लेक्सिबल स्मार्ट परियोजना की पुष्टि करें।

मुख्य कार्य

वाइडस्क्रीन टच दृश्यीकरण

10.1-इंच टीएफटी डिस्प्ले ऑपरेटर स्क्रीन के लिए 1024 × 600 पिक्सेल दृश्यीकरण और 65,536 रंग प्रदान करता है।

औद्योगिक ईथरनेट संचार

ईथरनेट इंटरफ़ेस नेटवर्क युक्त मशीन संचार के लिए ईथरनेट/आईपी, टीसीपी/आईपी और डीएचसीपी का समर्थन करता है।

साझा श्रृंखला इंटरफ़ेस

साझा आरएस-422/485 कनेक्शन कॉन्फ़िगर की गई परियोजना द्वारा आवश्यक श्रृंखला नियंत्रक संचार का समर्थन करता है।

लचीली पैनल माउंटिंग

खड़ी और क्षैतिज दिशाएँ ऑपरेटर पैनल को विभिन्न अवलोकन व्यवस्थाओं के अनुकूल बनाती हैं।

आधिकारिक विशिष्टताएँ

प्रदर्शन प्रौद्योगिकी	टीएफटी रंग टचस्क्रीन
स्क्रीन विकर्ण	10.1 इंच
एक्टिव डिस्प्ले एरिया	222.7 × 125.3 मिमी
डिस्प्ले रिज़ॉल्यूशन	1024 × 600 पिक्सेल
रंग गहराई	65,536 रंग
प्रोसेसर	आरएम, 600 मेगाहर्ट्ज़
रेटेड सप्लाई वोल्टेज	24 वी डीसी
अनुमत डीसी आपूर्ति सीमा	19.2–28.8 V डीसी
वर्तमान खपत	230 मिलीएम्पियर अनुमत; 370 मिलीएम्पियर अधिकतम
प्रवेश धारा समाकलन	0.1 ए²एस
संचार इंटरफ़ेस	1 औद्योगिक ईथरनेट पोर्ट; 1 साझा आरएस-422/485 पोर्ट; 1 यूएसबी होस्ट पोर्ट
समर्थित ईथरनेट प्रोटोकॉल	ईथरनेट/आईपी, टीसीपी/आईपी और डीएचसीपी
अतिरिक्त प्रोटोकॉल	मोडबस
सुरक्षा रेटिंग	सामने का भाग: आईपी65; पीछे का भाग: आईपी20
पैनल आयाम	276 × 218 मिमी
माउंटिंग कटआउट	259 × 201 मिमी
फिटिंग गहराई	39 mm
शुद्ध भार	1,185 ग्राम

आधिकारिक स्रोत: 6AV6648-0CE11-3AX0 के लिए सीमेंस तकनीकी डेटाशीट

अक्सर पूछे जाने वाले प्रश्न

6AV6648-0CE11-3AX0 को कॉन्फ़िगर करने के लिए मुझे कौन-सा इंजीनियरिंग सॉफ़्टवेयर उपयोग करना चाहिए?

विनसीसी फ्लेक्सिबल स्मार्ट का उपयोग करें, जो इस पैनल के लिए न्यूनतम कॉन्फ़िगरेशन सॉफ़्टवेयर है।

क्या मैं 6AV6648-0CE11-3AX0 को पोट्रेट अभिविन्यास में माउंट कर सकता हूँ?

यह पैनल पोट्रेट और लैंडस्केप दोनों माउंटिंग का समर्थन करता है, और जब कोई बाहरी वेंटिलेशन उपयोग नहीं की जाती है तो अधिकतम 35° का झुकाव स्वीकार्य है।

मैं 6AV6648-0CE11-3AX0 के साथ कौन-से नियंत्रक कनेक्शन का उपयोग कर सकता हूँ?

इस पैनल में औद्योगिक इथरनेट और नियंत्रक संचार के लिए एक साझा आरएस-422/485 इंटरफ़ेस प्रदान किया गया है।

6AV6648-0CE11-3AX0 के लिए मुझे कौन-सी बिजली आपूर्ति तैयार करनी चाहिए?

19.2 से 28.8 वी डीसी की अनुमेय सीमा के भीतर 24 वी डीसी की आपूर्ति प्रदान करें।

मैं 6AV6648-0CE11-3AX0 के लिए कैबिनेट खुलने का आकार कैसे तय करूँ?

259 × 201 मिमी का माउंटिंग कटआउट तैयार करें और 39 मिमी की माउंटिंग गहराई के लिए स्थान छोड़ें।

क्या 6AV6648-0CE11-3AX0 का स्थापित सामने का हिस्सा धूल और पानी के खिलाफ सुरक्षित है?

सामने का हिस्सा IP65 रेटेड है, जबकि पीछे का एन्क्लोज़र IP20 रेटेड है।

6AV6648-0CE11-3AX0 किन नेटवर्क प्रोटोकॉल का उपयोग कर सकता है?

इथरनेट इंटरफ़ेस EtherNet/IP, TCP/IP और DHCP का समर्थन करता है, और पैनल Modbus का भी समर्थन करता है।

संगतता एवं ऑर्डरिंग नोट्स

6AV6648-0CE11-3AX0 का ऑर्डर देने से पहले: स्थापित पैनल के साथ पूर्ण आर्टिकल नंबर और SMART 1000 IE V3 नामांकन की पुष्टि करें।

6AV6648-0CE11-3AX0 के लिए संगतता जाँच सूची

• यह सुनिश्चित करें कि उपलब्ध आपूर्ति 19.2–28.8 V DC के भीतर बनी रहे।
• कंट्रोलर कनेक्शन के लिए ईथरनेट या साझा RS-422/485 पोर्ट की आवश्यकता है, यह पुष्टि करें।
• 259 × 201 मिमी कैबिनेट कटआउट और आवश्यक 39 मिमी माउंटिंग गहराई की पुष्टि करें।
• विनसीसी फ्लेक्सिबल स्मार्ट में प्रोजेक्ट कॉन्फ़िगरेशन और कन्वर्ज़न आवश्यकताओं की पुष्टि करें।
