सिमेंस सिमैटिक एचएमआई 6AV2123-2GB03-0AX0 केटीपी700 बेसिक कलर पीएन 7-इंच पैनल

अवलोकन

सिमेंस सिमैटिक एचएमआई • बेसिक पैनल

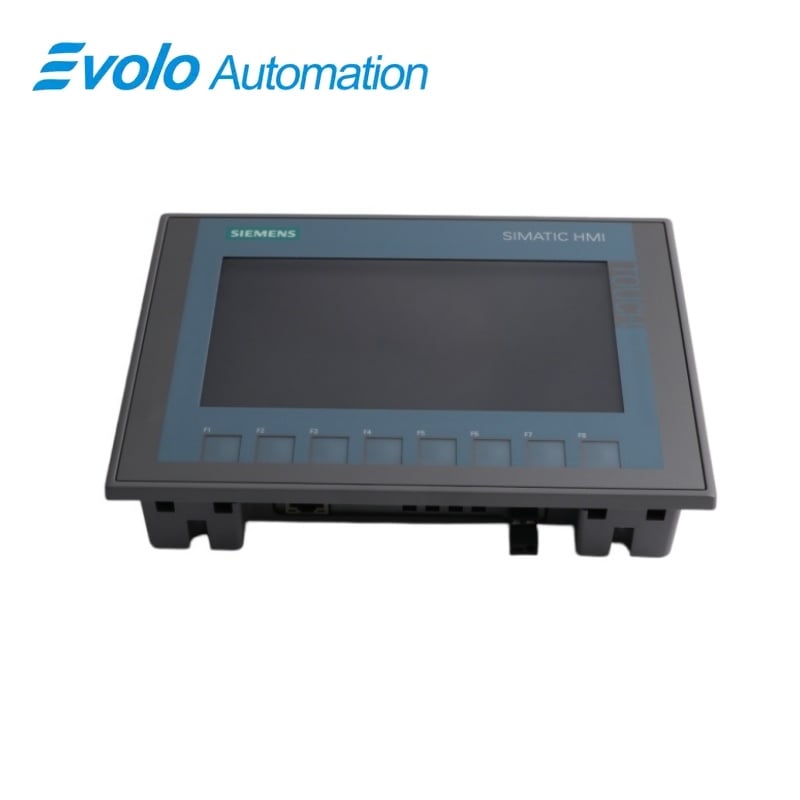

6AV2123-2GB03-0AX0 सिमैटिक HMI KTP700 बेसिक कलर PN पैनल

प्रोफ़िनेट संचार के साथ एक 7-इंच का रंगीन कुंजी/स्पर्श संचालक पैनल।

एक नज़र में

ब्रांड	Siemens
मॉडल	6AV2123-2GB03-0AX0
उत्पाद प्रकार	मानव-मशीन इंटरफ़ेस पैनल
मुख्य कार्य	मशीन संचालन और दृश्यीकरण
उत्पाद श्रृंखला	SIMATIC HMI बेसिक पैनल

7-इंच TFT

800 × 480 वाइडस्क्रीन प्रदर्शन जिसमें 65,536 रंग हैं।

कुंजि और स्पर्श

प्रतिरोधी स्पर्श स्क्रीन के साथ आठ कार्य कुंजियाँ।

PROFINET इंटरफ़ेस

यह संगत स्वचालन नेटवर्क से प्रोफ़िनेट के माध्यम से जुड़ता है।

उत्पाद अवलोकन

6AV2123-2GB03-0AX0 यह सिमैटिक एचएमआई श्रेणी में केटीपी700 बेसिक कलर पीएन ऑपरेटर पैनल है। इसकी 7-इंच की टीएफटी वाइडस्क्रीन में प्रतिरोधी टच संचालन और आठ कार्य कुंजियाँ शामिल हैं।

इस पैनल को 24 वी डीसी आपूर्ति और प्रोफ़िनेट इंटरफ़ेस का उपयोग किया जाता है। सीमेंस द्वारा इस मॉडल के लिए विनसीसी बेसिक वी13 या स्टेप 7 बेसिक वी13 से कॉन्फ़िगरेशन की सूची दी गई है।

आदेश देने पर ध्यान केंद्रित करें: पैनल कटआउट, 24 वी बिजली स्रोत, नेटवर्क इंटरफ़ेस और विनसीसी इंजीनियरिंग संस्करण की पुष्टि करें।

मुख्य कार्य

ऑपरेटर दृश्यीकरण

मशीन की स्थिति और प्रक्रिया स्क्रीन को 7-इंच की रंगीन टीएफटी पर प्रदर्शित करता है।

द्वैध इनपुट विधियाँ

स्क्रीन को छूने और भौतिक कार्य कुंजियों के माध्यम से संचालित करने की अनुमति देता है।

नियंत्रक कनेक्टिविटी

यह संगत नियंत्रकों के साथ अपने प्रोफ़िनेट इंटरफ़ेस के माध्यम से संचार करता है।

आधिकारिक विशिष्टताएँ

डिस्प्ले प्रकार	एलईडी बैकलाइट के साथ टीएफटी वाइडस्क्रीन
डिस्प्ले विकर्ण	7 में
सक्रिय प्रदर्शन चौड़ाई	154.1 मिमी
सक्रिय प्रदर्शन ऊँचाई	85.9 मिमी
संकल्प	८०० × ४८० पिक्सेल
डिस्प्ले रंग	65,536
25 °से पर बैकलाइट का एमटीबीएफ	20,000 घंटे
कार्य कुंजियाँ	8
स्पर्श पर्दे प्रौद्योगिकी	एनालॉग-प्रतिरोधी
रेटेड सप्लाई वोल्टेज	24 वी डीसी
अनुमत आपूर्ति श्रेणी	19.2–28.8 V डीसी
नामांकित धारा खपत	230 mA
नेटवर्क इंटरफ़ेस	Profinet
न्यूनतम सूचीबद्ध इंजीनियरिंग संस्करण	विनसीसी बेसिक वी13 / स्टेप 7 बेसिक वी13

आधिकारिक स्रोत: सीमेंस 6AV2123-2GB03-0AX0 डेटा शीट .

अक्सर पूछे जाने वाले प्रश्न

6AV2123-2GB03-0AX0 का प्रदर्शन आकार क्या है?

इसमें 7-इंच का टीएफटी वाइडस्क्रीन प्रदर्शन है।

6AV2123-2GB03-0AX0 का रिज़ॉल्यूशन क्या है?

प्रदर्शन रिज़ॉल्यूशन 800 × 480 पिक्सेल है।

क्या 6AV2123-2GB03-0AX0 को स्क्रीन को छुए बिना संचालित किया जा सकता है?

आठ भौतिक कार्य कुंजियाँ प्रतिरोधी स्पर्श स्क्रीन के साथ पूरक हैं।

6AV2123-2GB03-0AX0 को कौन-सा आपूर्ति वोल्टेज चाहिए?

अनुमत 19.2 से 28.8 V की सीमा के भीतर 24 V DC प्रदान करें।

6AV2123-2GB03-0AX0 में कौन-सा नेटवर्क इंटरफ़ेस लगाया गया है?

पैनल में एक PROFINET इंटरफ़ेस शामिल है।

6AV2123-2GB03-0AX0 को कौन-सा सॉफ़्टवेयर कॉन्फ़िगर कर सकता है?

सीमेंस विनसी बेसिक V13 और स्टेप 7 बेसिक V13 को शुरुआती संस्करणों के रूप में सूचीबद्ध करता है।

6AV2123-2GB03-0AX0 कितने रंग प्रदर्शित कर सकता है?

पैनल 65,536 प्रदर्शन रंगों का समर्थन करता है।

संगतता एवं ऑर्डरिंग नोट्स

6AV2123-2GB03-0AX0 का ऑर्डर देने से पहले: पैनल माउंटिंग आयामों की जाँच करें, आपूर्ति और TIA पोर्टल इंजीनियरिंग संगतता।

KTP700 बेसिक एकीकरण जाँच सूची

• अनुमत सीमा के भीतर एक नियंत्रित 24 V DC आपूर्ति प्रदान करें।
• PROFINET नेटवर्क और WinCC बेसिक परियोजना संस्करण की पुष्टि करें।
• प्रतिस्थापन से पहले यांत्रिक पैनल कटआउट की जाँच करें।
