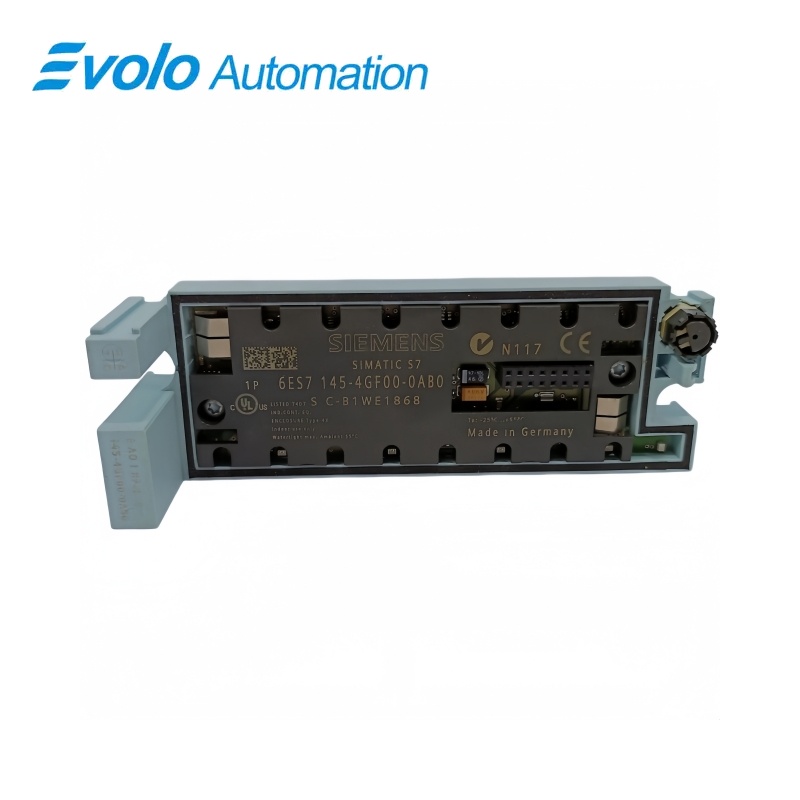

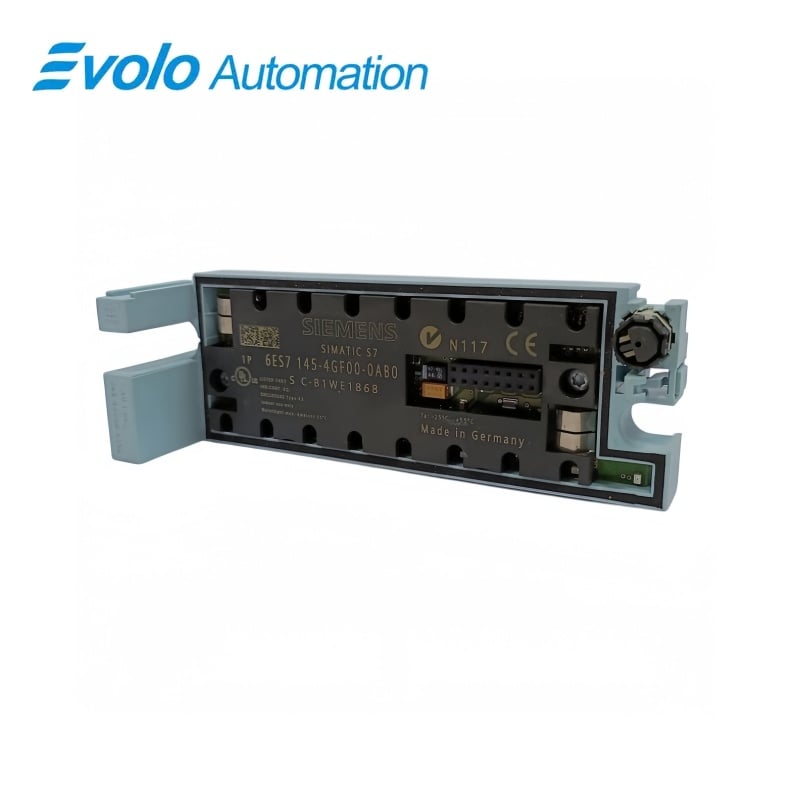

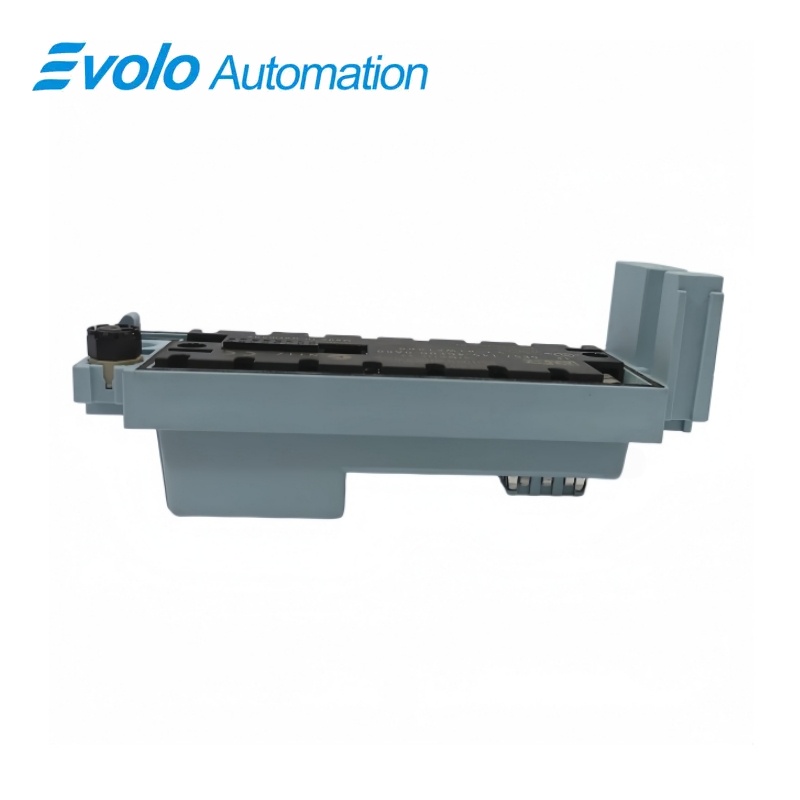

सिमेंस सिमैटिक ईटी 200प्रो 6ES7145-4GF00-0AB0 4 एओ आई हाई फीचर एनालॉग आउटपुट मॉड्यूल

अवलोकन

सिमेंस सिमैटिक DP • ET 200PRO एनालॉग आउटपुट

6ES7145-4GF00-0AB0 ET 200pro 4 AO I उच्च सुविधा एनालॉग आउटपुट मॉड्यूल

ET 200pro वितरित I/O के लिए चार-चैनल उच्च-सुविधा करंट आउटपुट मॉड्यूल।

एक नज़र में

ब्रांड	Siemens
मॉडल	6ES7145-4GF00-0AB0
उत्पाद प्रकार	एनालॉग आउटपुट मॉड्यूल
मुख्य कार्य	एक्चुएटर नियंत्रण के लिए चार करंट आउटपुट।
संगत श्रृंखला	सिमैटिक ET 200PRO

करंट रेंज

±20 mA, 0–20 mA या 4–20 mA आउटपुट श्रेणियाँ चुनें।

चैनल निदान

शून्य श्रेणी के बाहर प्रति-चैनल तार-टूट निदान प्रदान करता है।

अलग कनेक्शन मॉड्यूल

IO कनेक्शन मॉड्यूल को इलेक्ट्रॉनिक मॉड्यूल से अलग से ऑर्डर किया जाता है।

उत्पाद अवलोकन

6ES7145-4GF00-0AB0 यह एक चार-चैनल करंट-आउटपुट इलेक्ट्रॉनिक मॉड्यूल है सिमैटिक ईटी २००प्रो वितरित आई/ओ के लिए। इसका हाई फीचर डिज़ाइन तीन चुनने योग्य करंट रेंज और चैनल निदान का समर्थन करता है।

इस मॉड्यूल में इसका बस मॉड्यूल शामिल है और इसके लिए अलग से ऑर्डर किया गया ६ईएस७१९४-४..००-०एए० आईओ कनेक्शन मॉड्यूल आवश्यक है। यह कॉन्फ़िगर करने योग्य प्रतिस्थापन मान और एक पैरामीटर योग्य निदान अलार्म प्रदान करता है।

आदेश देने पर ध्यान केंद्रित करें: ४जीएफ०० करंट-आउटपुट संस्करण के साथ मेल खाएँ और स्टेशन के लिए उचित आईओ कनेक्शन मॉड्यूल का ऑर्डर दें।

मुख्य कार्य

एक्चुएटर करंट नियंत्रण

±२० मिलीएम्पियर, ०–२० मिलीएम्पियर या ४–२० मिलीएम्पियर रेंज में चार एनालॉग करंट आउटपुट को चलाता है।

तार-टूटने का पता लगाना

जब आउटपुट को शून्य रेंज पर नहीं सेट किया जाता है, तो चैनल के अनुसार वायर ब्रेक की सूचना देता है।

प्रतिस्थापन-मान संचालन

अनुप्रयोग के लिए प्रतिस्थापन आउटपुट मान को कॉन्फ़िगर करने की अनुमति देता है।

आधिकारिक विशिष्टताएँ

रेटेड सप्लाई वोल्टेज	24 वी डीसी
अधिकतम १एल+ इनपुट करंट	110 mA
अधिकतम ३.३ वी बैकप्लेन करंट	10 एमए
55 °से. पर अधिकतम एक्चुएटर आपूर्ति धारा	1 ए
प्रारूपिक शक्ति हानि	2.3 वाट
अधिकतम पता स्थान	8 बाइट्स
अधिकतम धारा-आउटपुट नो-लोड वोल्टेज	16 V
सभी चैनलों में अधिकतम चक्र समय	3 ms
अधिकतम धारा-आउटपुट लोड प्रतिरोध	600 ओम
अधिकतम प्रेरक भार	1 मिलीहेनरी
अधिकतम शील्डेड केबल लंबाई	30 m
प्रति चैनल आउटपुट परिवर्तन समय	0.7 मिलीसेकंड
धारा-आउटपुट रिज़ॉल्यूशन	±20 मिलीएम्पियर या 4–20 मिलीएम्पियर पर 15 बिट; 0–20 मिलीएम्पियर पर 14 बिट
धारा रैखिकता त्रुटि	आउटपुट रेंज का ±0.1%
25 °से. पर धारा मूल त्रुटि सीमा	आउटपुट रेंज का ±0.15%
परीक्षित विभाजन वोल्टेज	707 V DC तक
आयाम (चौड़ाई × ऊंचाई × गहराई)	45 × 130 × 35 मिमी
लगभग वजन	150 ग्राम

आधिकारिक स्रोत: सिमेंस 6ES7145-4GF00-0AB0 डेटा शीट .

अक्सर पूछे जाने वाले प्रश्न

मैं 6ES7145-4GF00-0AB0 पर कौन-कौन सी आउटपुट रेंज चुन सकता हूँ?

मॉड्यूल ±20 मिलीएम्पियर, 0–20 मिलीएम्पियर और 4–20 मिलीएम्पियर धारा रेंज का समर्थन करता है।

क्या 6ES7145-4GF00-0AB0 के लिए मुझे अलग से कनेक्शन मॉड्यूल की आवश्यकता है?

इलेक्ट्रॉनिक मॉड्यूल में बस मॉड्यूल शामिल है, जबकि IO कनेक्शन मॉड्यूल को 6ES7194-4..00-0AA0 परिवार से अलग से ऑर्डर करना होगा।

क्या 6ES7145-4GF00-0AB0 एक खुले आउटपुट तार का पता लगा सकता है?

यह इकाई शून्य रेंज के बाहर प्रति-चैनल तार-टूट नैदानिक सुविधा प्रदान करती है।

6ES7145-4GF00-0AB0 कितना लोड प्रतिरोध संचालित कर सकता है?

प्रत्येक धारा आउटपुट अपनी नामांकित रेंज के भीतर अधिकतम 600 Ω के लोड प्रतिरोध का समर्थन करता है।

6ES7145-4GF00-0AB0 के लिए कितनी लंबाई की शील्डेड केबल की अनुमति है?

अधिकतम शील्डेड केबल लंबाई 30 मीटर है।

क्या मैं 6ES7145-4GF00-0AB0 के लिए फ़ॉलबैक मान कॉन्फ़िगर कर सकता हूँ?

मॉड्यूल विकल्पिक आउटपुट मानों को कॉन्फ़िगर करने की अनुमति देता है।

6ES7145-4GF00-0AB0 सभी चैनलों को कितनी तेज़ी से अपडेट करता है?

सभी चार चैनलों पर अधिकतम साइकिल समय ३ मिलीसेकंड है।

संगतता एवं ऑर्डरिंग नोट्स

6ES7145-4GF00-0AB0 का ऑर्डर देने से पहले: ईटी २००प्रो स्टेशन लेआउट, आउटपुट रेंज और अलग से ऑर्डर किए गए आईओ कनेक्शन मॉड्यूल की पुष्टि करें।

ईटी २००प्रो चयन जाँच सूची

• वोल्टेज-आउटपुट वेरिएंट 4FF00 के बजाय करंट-आउटपुट 4GF00 वेरिएंट का उपयोग करें।
• प्रत्येक एक्चुएटर के लिए करंट रेंज और आउटपुट वायरिंग का चयन करें।
• निर्दिष्ट लोड प्रतिरोध और शील्डेड केबल लंबाई के लिए प्रावधान करें।
