सिमेंस सिमैडाइन डी 6डीडी1610-0एके0 एमएस51 प्रोग्राम मेमोरी मॉड्यूल

अवलोकन

सिमेंस सिमैडाइन डी • एमएस51 प्रोग्राम मेमोरी

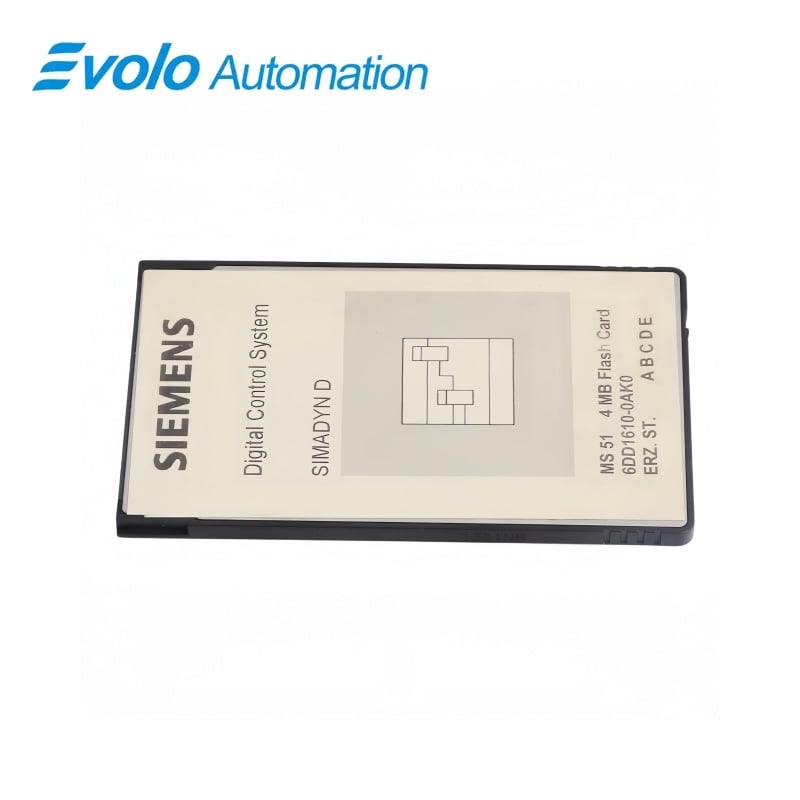

सिमेंस सिमैडाइन डी 6डीडी1610-0एके0 एमएस51 प्रोग्राम मेमोरी मॉड्यूल

सिमैडाइन डी सीपीयू प्रोग्राम और संचालन पैरामीटर के लिए 4 एमबी फ्लैश प्रोग्राम मेमोरी कार्ड जिसमें 8 केबी ईईप्रोम है।

एक नज़र में

ब्रांड	Siemens
मॉडल	6DD1610-0AK0
उत्पाद प्रकार	एमएस51 प्रोग्राम मेमोरी मॉड्यूल
मुख्य कार्य	कॉन्फ़िगर किए गए प्रोसेसर प्रोग्राम और ऑपरेटिंग सिस्टम को संग्रहित करता है
संगत श्रृंखला	सिमैडाइन डी सीपीयू मॉड्यूल

सटीक पहचान

प्रतिस्थापन के समय पूर्ण सिमेंस आर्टिकल नंबर और एमएस51 उपाधि का मिलान करें।

लोडिंग पाथ

कार्ड स्थापित होने के दौरान ऑफ़लाइन पीसीएमसीआईए इंटरफ़ेस या श्रृंखला पीसी कनेक्शन के माध्यम से कॉन्फ़िगर किए गए प्रोग्राम को लोड करें।

प्रणाली तैयारी

सीपीयू कार्ड रिसेप्टेकल की जाँच करें और प्रतिस्थापन से पहले मौजूदा एचडब्ल्यूकॉन्फ़िग और सीएफसी प्रोजेक्ट को सुरक्षित रखें।

उत्पाद अवलोकन

6DD1610-0AK0 सिमेंस सिमाडाइन डी एमएस51 प्रोग्राम मेमोरी मॉड्यूल उपयोगकर्ता-कॉन्फ़िगर किए गए प्रोसेसर प्रोग्राम और ऑपरेटिंग सिस्टम दोनों को संग्रहित करता है। इसकी 4 एमबी फ्लैश मेमोरी कॉन्फ़िगर किए गए सॉफ्टवेयर को संग्रहित करती है, जबकि 8 केबी ईईप्रोम परिवर्तनीय ऑपरेटिंग पैरामीटर्स को बनाए रखता है।

यह मॉड्यूल सिमाडाइन डी सीपीयू पर मेमोरी-कार्ड रिसेप्टेकल में फिट होता है। इंजीनियर एक पीसी का उपयोग करके ऑफ़लाइन कार्ड की तैयारी कर सकते हैं जिसमें पीसीएमसीआईए इंटरफ़ेस हो, या इसे सीपीयू में स्थापित होने के दौरान श्रृंखला लिंक के माध्यम से ऑनलाइन लोड कर सकते हैं।

आदेश देने पर ध्यान केंद्रित करें: 6डीडी1610-0एके0 और एमएस51 नामांकन से मेल खाएँ, फिर सीपीयू रिसेप्टेकल और बैकअप कॉन्फ़िगरेशन की पुष्टि करें।

मुख्य कार्य

प्रोग्राम और ऑपरेटिंग-सिस्टम स्टोरेज

फ्लैश मेमोरी एचडब्ल्यूकॉन्फ़िग और सीएफसी के साथ उत्पन्न प्रोसेसर प्रोग्राम को संग्रहित करती है, जिसमें ऑपरेटिंग सिस्टम भी शामिल है।

परिवर्तनीय पैरामीटर संग्रहण

एक 8 केबी ईईप्रोम क्षेत्र ऐसे ऑपरेटिंग पैरामीटर्स को संग्रहित करता है जिन्हें बदला जा सकता है।

दो प्रोग्राम-लोडिंग विधियाँ

कार्यक्रमों को एक पीसीएमसीआईए-सुविधा वाले पीसी के माध्यम से ऑफ़लाइन या स्थापित कार्ड के साथ श्रृंखला कनेक्शन के माध्यम से ऑनलाइन लोड किया जा सकता है।

आधिकारिक विशिष्टताएँ

फ्लैश मेमोरी क्षमता	4 MB
परिवर्तनीय संचालन पैरामीटर के लिए ईईप्रोम क्षमता	8 किलोबाइट
आयाम (चौड़ाई × ऊंचाई × गहराई)	54 × 85.6 × 3.3 मिमी
भार	30 ग्राम
पावर सप्लाई	+5 V
वर्तमान ड्रेन	100 mA
मेमोरी कार्ड कनेक्शन	68-पिन जेआईडीए/पीसीएमसीआईए
पहुँच समय	200 नैनोसेकंड

आधिकारिक स्रोत: सीमेंस सिमाडाइन डी हार्डवेयर मैनुअल, खंड 8.1

अक्सर पूछे जाने वाले प्रश्न

एमएस51 6डीडी1610-0एके0 सिमाडाइन डी सीपीयू में क्या संग्रहीत करता है?

मॉड्यूल एचडब्ल्यूकॉन्फ़िग और सीएफसी में कॉन्फ़िगर किए गए प्रोसेसर कार्यक्रम को संग्रहीत करता है, जिसमें ऑपरेटिंग सिस्टम शामिल है।

मैं 6डीडी1610-0एके0 को प्रणाली में कहाँ स्थापित करूँ?

मेमोरी कार्ड को सिमैडिन डी सीपीयू मॉड्यूल पर निर्धारित रिसेप्टैकल में डालें।

क्या मैं सीपीयू के बाहर होने पर 6DD1610-0AK0 को लोड कर सकता हूँ?

एक ऐसे पीसी में, जिसमें एकीकृत पीसीएमसीआईए कार्ड इंटरफ़ेस है, कार्ड में ऑफ़लाइन प्रोग्राम लोड किया जा सकता है।

6DD1610-0AK0 को सीपीयू में डालने के बाद इसे कैसे लोड किया जा सकता है?

प्रोग्राम को सीरियल संचार लिंक के माध्यम से सीधे पीसी से सीपीयू में स्थापित कार्ड पर स्थानांतरित करें।

6DD1610-0AK0 पर कितना फ़्लैश स्पेस उपलब्ध है?

एमएस51 कॉन्फ़िगर किए गए सॉफ़्टवेयर के लिए 4 एमबी फ़्लैश मेमोरी प्रदान करता है।

क्या 6DD1610-0AK0 ऑपरेटिंग पैरामीटर्स को संग्रहित रख सकता है जो परिवर्तन के अधीन हो सकते हैं?

मॉड्यूल में परिवर्तनीय ऑपरेटिंग पैरामीटर्स के लिए 8 केबी ईईप्रोम शामिल है।

6DD1610-0AK0 को कौन सी विद्युत आपूर्ति और कार्ड इंटरफ़ेस की आवश्यकता है?

कार्ड को +5 वी की आपूर्ति के साथ 100 मिलीएम्पियर की धारा खपत और 68-पिन जेइडा/पीसीएमसीआईए कनेक्शन की आवश्यकता होती है।

संगतता एवं ऑर्डरिंग नोट्स

6DD1610-0AK0 ऑर्डर करने से पहले: पूर्ण लेख संख्या, सिमैडाइन डी सीपीयू कार्ड रिसेप्टेकल और सहेजी गई एचडब्ल्यूकॉन्फ़िग/सीएफसी परियोजना की पुष्टि करें।

6DD1610-0AK0 के लिए चालू करने की जाँच सूची

• प्रतिस्थापन कार्ड के मिलान के लिए पूर्ण एमएस51 लेख संख्या का उपयोग करें।
• पुष्टि करें कि सीपीयू मॉड्यूल इस कार्यक्रम स्मृति कार्ड को स्वीकार करता है।
• दस्तावेज़ित ऑफ़लाइन पीसीएमसीआईए या ऑनलाइन श्रृंखला लोडिंग पथ का चयन करें।
• कार्ड के बदलाव से पहले प्रोसेसर कार्यक्रम और संचालन पैरामीटर की एक मान्यता प्राप्त प्रति सुरक्षित रखें।
