सिमेंस 6SL3244-0BB12-1PA1 सिनामिक्स जी120 सीयू240ई-2 डीपी नियंत्रण इकाई
निर्माता: सिमेंस
स्थिति: बिल्कुल नया
प्रमुख समय: स्टॉक में उपलब्ध
उत्पत्ति स्थान: जर्मनी
वारंटी: 12 महीने
ईमेल: [email protected]
व्हॉट्सएप: +86-18150117685
- अवलोकन
- गर्म बिक्री वाले मॉडल
- अनुशंसित उत्पाद
अवलोकन
- PROFIBUS पता और नियंत्रक ड्राइव कॉन्फ़िगरेशन की जाँच करें।
- फेल-सेफ इनपुट के आवंटन के समय दो मानक इनपुट टर्मिनलों को आरक्षित करें।
- ड्राइव पैरामीटर में समर्थित मोटर-तापमान सेंसर प्रकार का चयन करें।
- आईपी20 नियंत्रण इकाई और चुने गए शक्ति मॉड्यूल के लिए उपयुक्त एन्क्लोज़र प्रदान करें।
सिमेंस सिनामिक्स G120

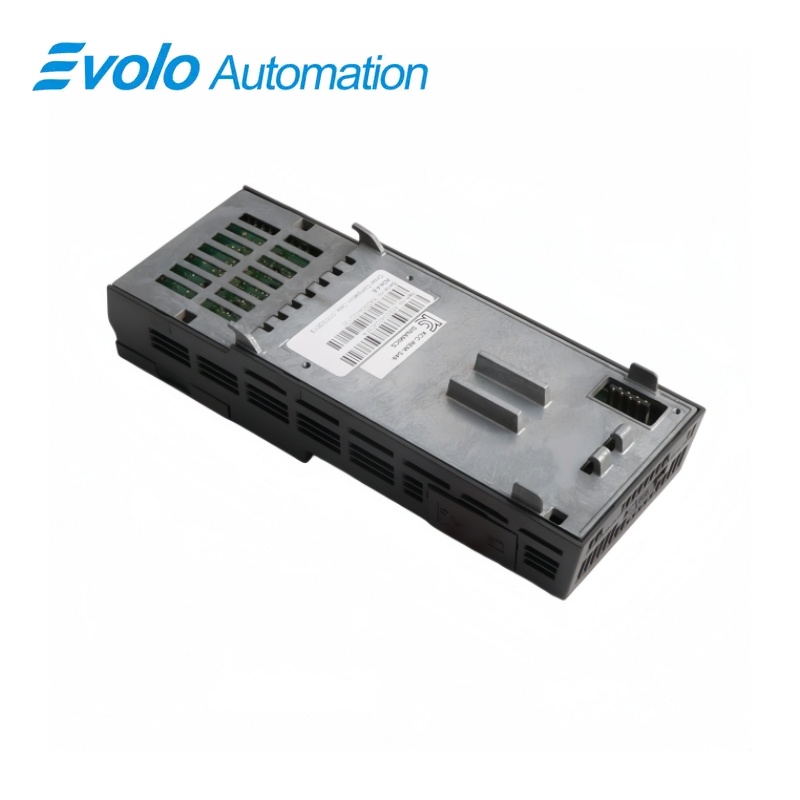

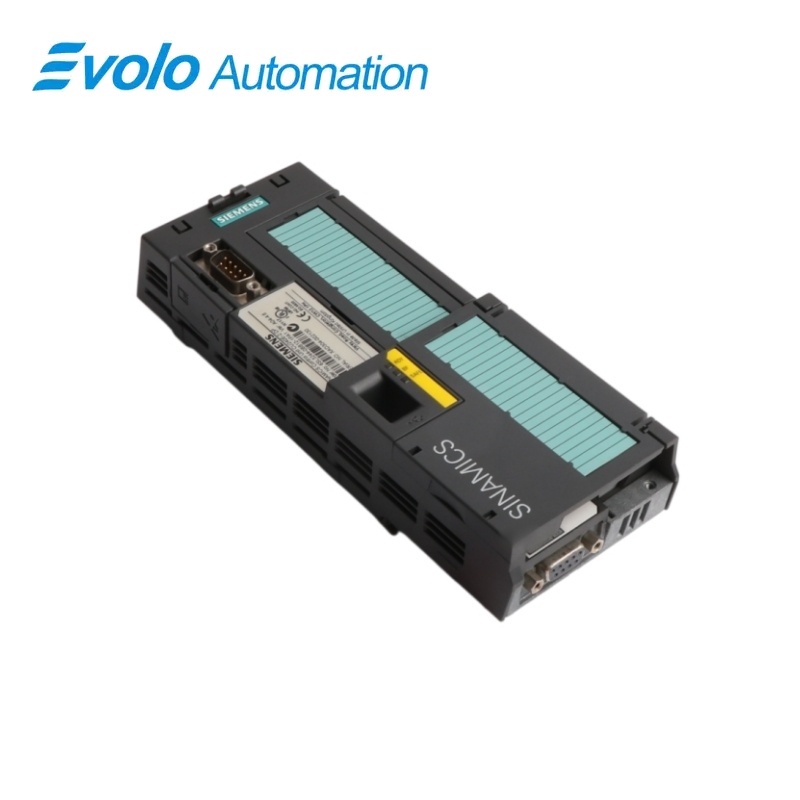

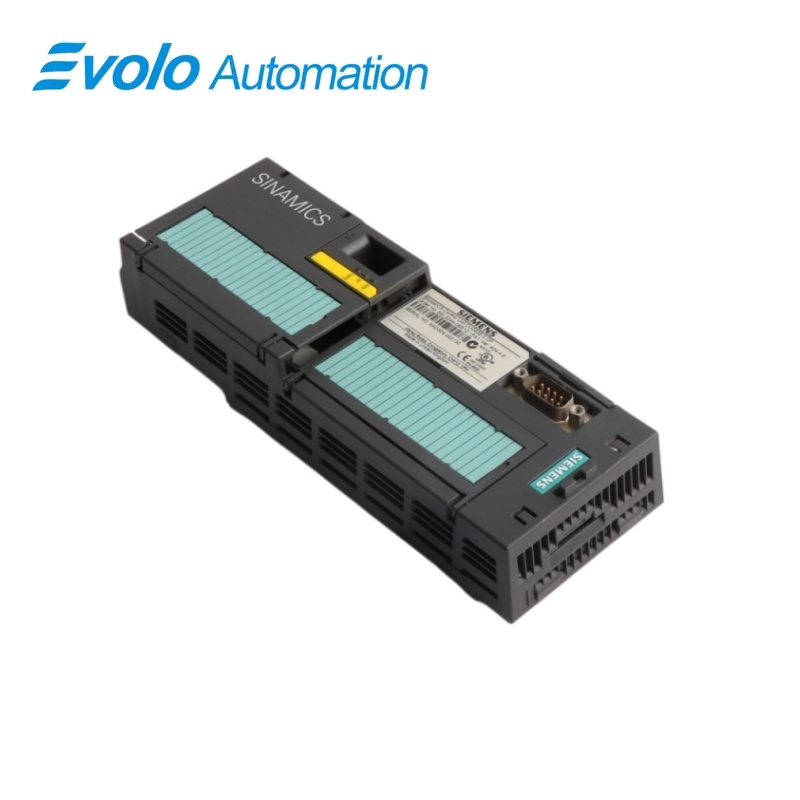

6SL3244-0BB12-1PA1 सिनामिक्स G120 CU240E-2 DP नियंत्रण इकाई
एक मॉड्यूलर सिनामिक्स G120 ड्राइव के लिए PROFIBUS DP नियंत्रण, कॉन्फ़िगर करने योग्य टर्मिनल I/O और सेफ टॉर्क ऑफ़ प्रदान करती है।
एक नज़र में
| ब्रांड | Siemens |
|---|---|
| मॉडल | 6SL3244-0BB12-1PA1 |
| उत्पाद प्रकार | ड्राइव नियंत्रण इकाई |
| मुख्य कार्य | मोटर की गति और टॉर्क को नियंत्रित करें |
| आवेदन | मॉड्यूलर G120 इन्वर्टर प्रणालियाँ |
PROFIBUS एकीकरण
DP इंटरफ़ेस ड्राइव को स्वचालन नियंत्रक से जोड़ता है।
लचीले टर्मिनल सिग्नल
डिजिटल और एनालॉग इनपुट तथा आउटपुट स्थानीय आदेशों, प्रतिक्रिया और एक्चुएटर्स से जुड़ते हैं।
STO सुरक्षा कार्य
नियंत्रण इकाई एक कॉन्फ़िगर करने योग्य विफलता-सुरक्षित इनपुट का उपयोग करके सेफ टॉर्क ऑफ़ प्रदान करती है।
उत्पाद अवलोकन
6SL3244-0BB12-1PA1 यह SINAMICS G120 इन्वर्टर के लिए CU240E-2 DP नियंत्रण इकाई है, जिसे एक संगत पावर मॉड्यूल के साथ असेंबल किया गया है। यह एक पृथक नियंत्रण असेंबली में मोटर नियंत्रण, PROFIBUS आदेशों और स्थानीय टर्मिनल सिग्नल को संसाधित करती है।
सेंसरलेस वेक्टर नियंत्रण और कई V/f विधियाँ एन्कोडर प्रतिक्रिया के बिना मोटर अनुप्रयोगों का समर्थन करती हैं, जबकि USB और मेमोरी-कार्ड इंटरफ़ेस कमीशनिंग और पैरामीटर-हैंडलिंग तक पहुँच प्रदान करते हैं।
मुख्य कार्य
PROFIBUS DP के माध्यम से ड्राइव का समन्वय करें
फ़ील्डबस कनेक्शन संयंत्र नियंत्रक के साथ आदेशों और संचालन डेटा का आदान-प्रदान करता है।
स्थानीय नियंत्रण संकेतों को कॉन्फ़िगर करें
छह डिजिटल इनपुट, तीन डिजिटल आउटपुट, दो अंतराल एनालॉग इनपुट और दो गैर-अलग एनालॉग आउटपुट टर्मिनल-आधारित नियंत्रण और प्रतिक्रिया का समर्थन करते हैं।
सेंसररहित मोटर नियमन लागू करें
वी/एफ विशेषताएँ, फ्लक्स धारा नियंत्रण, सेंसररहित वेक्टर नियंत्रण और एन्कोडररहित टॉर्क नियंत्रण समर्थित नियमन विधियों को शामिल करते हैं।
आधिकारिक विशिष्टताएँ
| पावर-मॉड्यूल आपूर्ति | 24 वी डीसी |
|---|---|
| बाह्य आपूर्ति सीमा | 20 से 29 वी डीसी |
| अधिकतम आपूर्ति धारा | 0.50 ए |
| शक्ति विसरण | 5.50 डब्ल्यू |
| नेटवर्क इंटरफ़ेस | PROFIBUS DP |
| मानक डिजिटल इनपुट | 6; स्विचिंग स्तर 11 वी बढ़ता हुआ और 5 वी गिरता हुआ |
| फेल-सेफ इनपुट आवंटन | 1 एफ-डीआई, 2 मानक डिजिटल इनपुट से बना हुआ |
| डिजिटल आउटपुट व्यवस्था | 3 डिजिटल आउटपुट, जिनमें से 2 रिले चेंजओवर आउटपुट हैं |
| एनालॉग इनपुट | 2 अंतर इनपुट |
| एनालॉग आउटपुट | 2 गैर-विभाजित आउटपुट |
| मोटर तापमान सेंसर इंटरफ़ेस | पीटीसी और केटीवाई |
| कमीशनिंग और भंडारण इंटरफ़ेस | यूएसबी और एसडी/एमएमसी कार्ड इंटरफ़ेस |
| सुरक्षा फ़ंक्शन | सुरक्षित टॉर्क ऑफ (STO) |
| कंट्रोल टेक्निक्स | वी/एफ, वी/एफ के साथ एफसीसी, वी/एफ इको, सेंसरलेस वेक्टर और एन्कोडरलेस टॉर्क नियंत्रण |
| सिग्नल कंडक्टर क्रॉस-सेक्शन | 0.05 से 1.50 मिमी², एडब्ल्यूजी 28 से एडब्ल्यूजी 16 |
| सुरक्षा वर्ग | आईपी20; यूएल ओपन टाइप |
| आयाम | 73 × 199 × 46 मिमी (चौड़ाई × ऊँचाई × गहराई) |
| इकाई भार | 0.49 KG |
अक्सर पूछे जाने वाले प्रश्न
क्या मैं 6SL3244-0BB12-1PA1 को सीधे एक PROFIBUS DP नियंत्रक से जोड़ सकता हूँ?
हाँ, नियंत्रण इकाई में एक PROFIBUS DP संचार इंटरफ़ेस शामिल है।
क्या 6SL3244-0BB12-1PA1 मोबाइल उपकरणों के लिए लचीले टर्मिनल सिग्नल का समर्थन करता है?
नहीं, नियंत्रण इकाई को एक संगत SINAMICS G120 पावर मॉड्यूल के साथ जोड़ा जाना चाहिए।
क्या 6SL3244-0BB12-1PA1 एन्कोडर के बिना मोटर की गति को नियंत्रित कर सकता है?
हाँ, सेंसरलेस वेक्टर नियंत्रण और कई V/f विधियाँ उपलब्ध हैं।
मैं 6SL3244-0BB12-1PA1 के साथ कौन-सा सुरक्षा कार्य लागू कर सकता हूँ?
नियंत्रण इकाई अपने कॉन्फ़िगर करने योग्य फेल-सेफ़ इनपुट के माध्यम से सेफ़ टॉर्क ऑफ़ प्रदान करती है।
जब मैं 6SL3244-0BB12-1PA1 के फेल-सेफ इनपुट का उपयोग करता हूँ, तो कितने मानक इनपुट शेष रहते हैं?
फेल-सेफ इनपुट छह मानक डिजिटल इनपुट्स में से दो का उपयोग करता है, जिससे चार मानक इनपुट कार्यों के लिए शेष रह जाते हैं।
क्या मैं 6SL3244-0BB12-1PA1 से एक मोटर तापमान सेंसर को जोड़ सकता हूँ?
टर्मिनल इंटरफ़ेस PTC और KTY मोटर तापमान सेंसर्स को स्वीकार करता है।
6SL3244-0BB12-1PA1 पर कौन-कौन से कमीशनिंग कनेक्शन उपलब्ध हैं?
कमीशनिंग और पैरामीटर हैंडलिंग के लिए USB और SD/MMC कार्ड इंटरफ़ेस प्रदान करते हैं।
