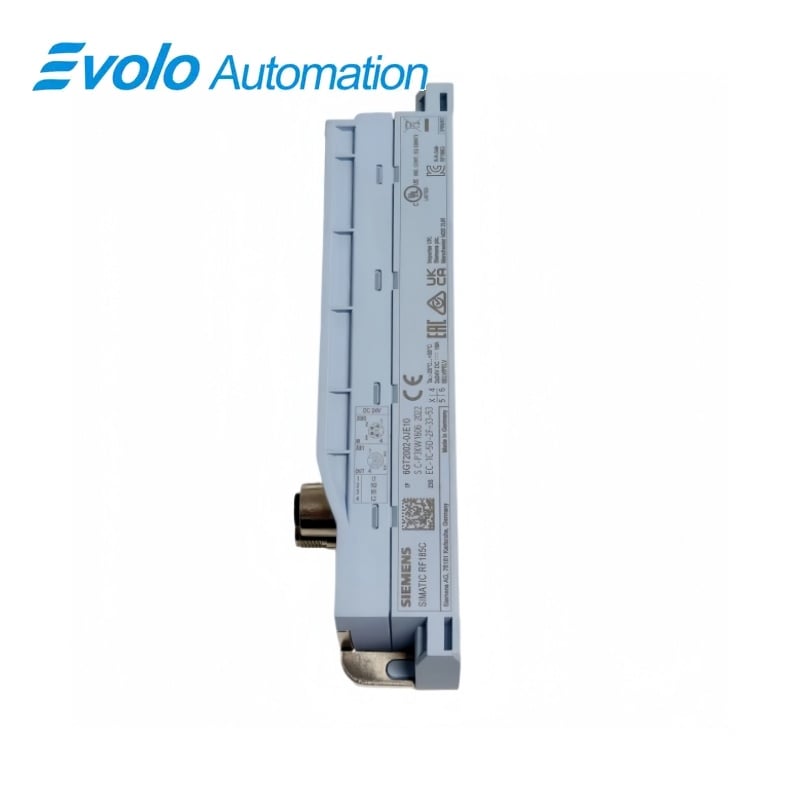

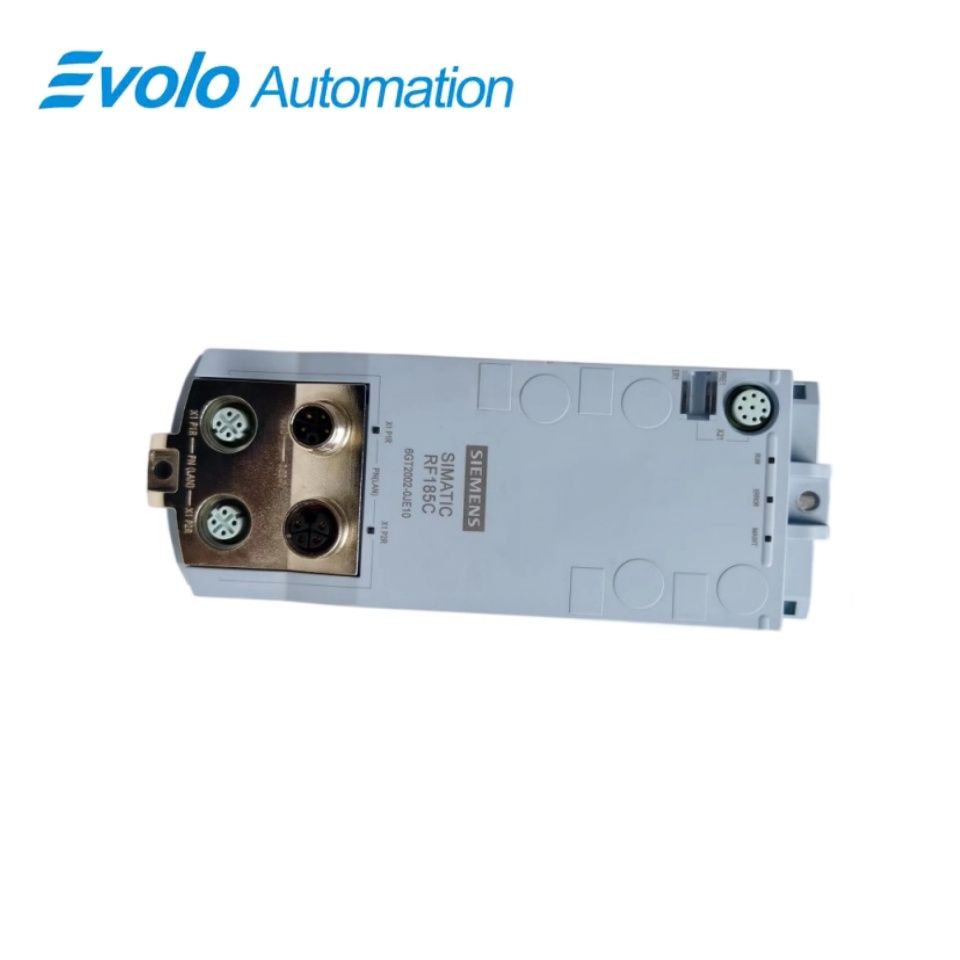

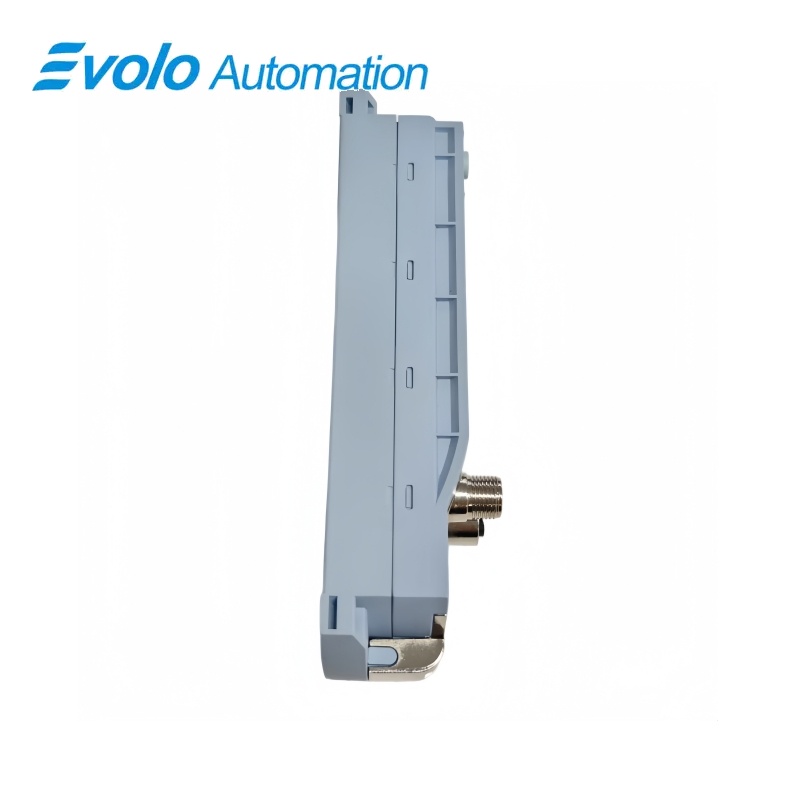

सिमेंस 6GT2002-0JE10 सिमैटिक आरएफ185सी आरएफआईडी संचार मॉड्यूल

अवलोकन

सिमेंस औद्योगिक स्वचालन

सिमेंस 6GT2002-0JE10 सिमैटिक आरएफ185सी आरएफआईडी संचार मॉड्यूल

औद्योगिक इथरनेट नेटवर्क पर एक रीडर के लिए RF185C संचार मॉड्यूल।

एक नज़र में

ब्रांड	Siemens
मॉडल	6GT2002-0JE10
उत्पाद प्रकार	सिमैटिक आइडेंट RF185C संचार मॉड्यूल
मुख्य कार्य	एक आरएफआईडी या ऑप्टिकल रीडर को इथरनेट नेटवर्क से जोड़ता है
संगत श्रृंखला	सिमैटिक RF200, RF300, RF1000 और MV300/400/500

रीडर क्षमता

आठ-पिन M12 इंटरफ़ेस के माध्यम से एक रीडर कनेक्शन।

नेटवर्क इंटरफ़ेस

प्रोफ़िनेट, इथरनेट, ईथरनेट/आईपी और ओपीसी यूए।

स्थापना

IP67 आवास, M12 इथरनेट कनेक्टर और 24 वी डीसी आपूर्ति कनेक्टर के साथ।

उत्पाद अवलोकन

6GT2002-0JE10 सिमैटिक RF185C संचार मॉड्यूल एक संगत रीडर को औद्योगिक इथरनेट से जोड़ने के लिए है। यह प्रोफ़िनेट, इथरनेट, ईथरनेट/आईपी और ओपीसी यूए संचार का समर्थन करता है, तथा एक RS422/RS232 बिंदु-से-बिंदु रीडर इंटरफ़ेस प्रदान करता है।

आदेश देने पर ध्यान केंद्रित करें: स्थापना से पहले रीडर परिवार, एम12 कनेक्टर कोडिंग, नेटवर्क प्रोटोकॉल और 24 वी डीसी आपूर्ति की जाँच करें।

मुख्य कार्य

एकल-रीडर एकीकरण

एक रीडर को आरएफ185सी संचार मॉड्यूल से जोड़ता है।

औद्योगिक ईथरनेट संचार

100 मेगाबिट/सेकंड के औद्योगिक इथरनेट ट्रांसफर और सूचीबद्ध नेटवर्क प्रोटोकॉल प्रदान करता है।

क्षेत्र में स्थापना

आईपी67 आवास -25 से +55 °से के निर्दिष्ट कार्यकारी सीमा में स्थापना का समर्थन करता है।

आधिकारिक विशिष्टताएँ

औद्योगिक ईथरनेट ट्रांसफर दर	100 मेगाबिट/सेकंड
श्रृंखला रीडर ट्रांसफर दर	अधिकतम 921.6 किलोबिट/सेकंड
रीडर कनेक्शन	एक 8-पिन एम12 इंटरफ़ेस
बिंदु-से-बिंदु इंटरफ़ेस	आरएस422/आरएस232
इथरनेट कनेक्टर	एम12, डी-कोडेड
आपूर्ति कनेक्टर	एम12, एल-कोडेड
रेटेड सप्लाई वोल्टेज	24 वी डीसी
अनुमत आपूर्ति श्रेणी	20.4 से 28.8 वी डीसी
जुड़े हुए उपकरणों के बिना प्रारूपिक धारा	24 वी डीसी पर 0.13 ए
अधिकतम 1एल+ आपूर्ति धारा	4 A
अधिकतम लूप-थ्रू धारा	12 A
परिचालन तापमान	-25 से +55 °C
भंडारण तापमान	-40 से +70 °C
सुरक्षा रेटिंग	आईपी67
आवास सामग्री	ग्लास-फाइबर-प्रबलित थर्मोप्लास्टिक
अधिकतम फास्टनिंग स्क्रू टॉर्क	3 एन·मी

आधिकारिक स्रोत:  सीमेंस का तकनीकी दस्तावेज़ 6GT2002-0JE10 के लिए .

अक्सर पूछे जाने वाले प्रश्न

मैं 6GT2002-0JE10 से कितने रीडर कनेक्ट कर सकता हूँ?

मॉड्यूल में एक रीडर कनेक्शन है।

क्या 6GT2002-0JE10 PROFINET पर संचार कर सकता है?

मॉड्यूल अपने औद्योगिक ईथरनेट इंटरफ़ेस पर PROFINET संचार का समर्थन करता है।

मैं 6GT2002-0JE10 के साथ कौन-कौन से रीडर परिवारों को एकीकृत कर सकता हूँ?

मॉड्यूल RF200, RF300, RF1000 और MV300/400/500 प्रणालियों के लिए अभिप्रेत है।

6GT2002-0JE10 के लिए मुझे कौन-सी आपूर्ति प्रदान करनी चाहिए?

नाममात्र 24 V DC आपूर्ति 20.4 से 28.8 V DC की निर्दिष्ट सीमा के भीतर प्रदान करें।

6GT2002-0JE10 के लिए मुझें कौन-सा इथरनेट कनेक्टर तैयार करना चाहिए?

औद्योगिक इथरनेट इंटरफ़ेस में डी-कोडेड एम12 कनेक्टर का उपयोग किया जाता है।

क्या 6GT2002-0JE10 को क्षेत्र-माउंटेड आईपी67 स्थापना में संचालित किया जा सकता है?

जब उचित कनेक्शन के साथ स्थापित किया जाता है, तो आवास की आईपी67 रेटिंग होती है।

6GT2002-0JE10 के संचालन के दौरान कौन-सी तापमान सीमा लागू होती है?

निर्दिष्ट संचालन परिवेश तापमान -25 से +55 °से है।

संगतता एवं ऑर्डरिंग नोट्स

6GT2002-0JE10 का ऑर्डर देने से पहले: एकल-रीडर आवश्यकता, रीडर इंटरफ़ेस, इथरनेट प्रोटोकॉल और कोडेड एम12 आपूर्ति कनेक्टर को परियोजना के अनुसार मिलाएँ।

संगतता जाँच सूची

• एक संगत RF200, RF300, RF1000 या MV300/400/500 रीडर का उपयोग करें; इस मॉड्यूल में एक रीडर कनेक्शन है।
• रीडर-साइड एम12 8-पिन कनेक्शन और RS422/RS232 इंटरफ़ेस को स्थापित रीडर के अनुसार मिलाएँ।
• डी-कोडेड एम12 औद्योगिक इथरनेट कनेक्शन और एल-कोडेड एम12 आपूर्ति कनेक्शन तैयार करें।
• आईपी67 स्थापना के लिए 20.4–28.8 वी डीसी के भीतर 24 वी डीसी आपूर्ति और उपयुक्त मैटिंग कनेक्शन प्रदान करें।
