सीमेंस स्कैलैंस X204-2LD प्रबंधित औद्योगिक इथरनेट स्विच 6GK5204-2BC10-2AA3
निर्माता: सिमेंस
स्थिति: बिल्कुल नया
प्रमुख समय: स्टॉक में उपलब्ध
उत्पत्ति स्थान: जर्मनी
वारंटी: 12 महीने
ईमेल: [email protected]
व्हॉट्सएप: +86-18150117685
- अवलोकन
- उत्पाद अवलोकन
- मुख्य कार्य
- आधिकारिक विशिष्टताएँ
- अक्सर पूछे जाने वाले प्रश्न
- संगतता एवं ऑर्डरिंग नोट्स
- गर्म बिक्री वाले मॉडल
- अनुशंसित उत्पाद
अवलोकन
सिमेंस · स्कैलैंस X-200

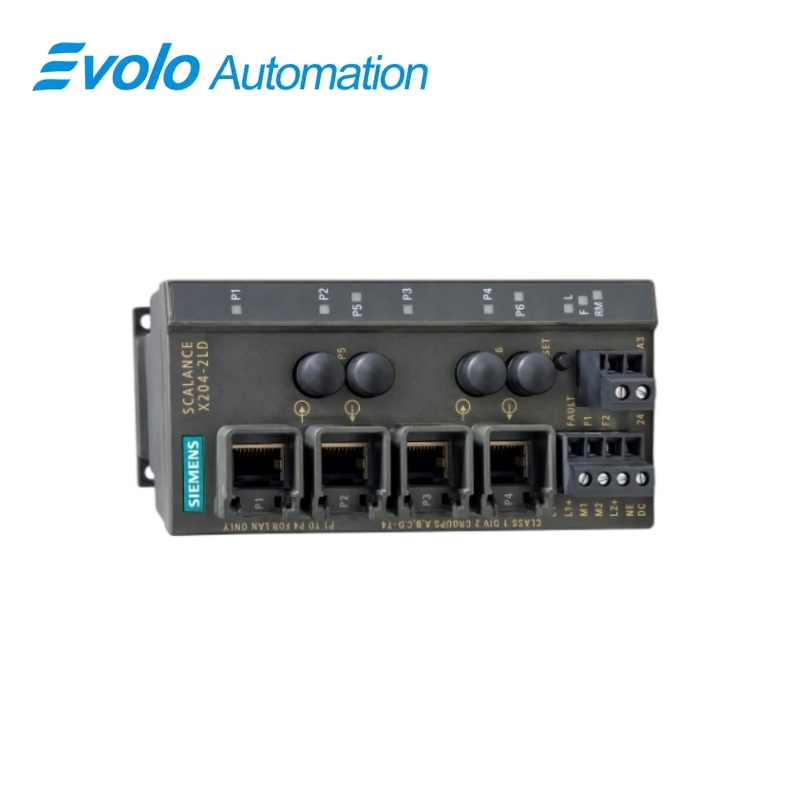

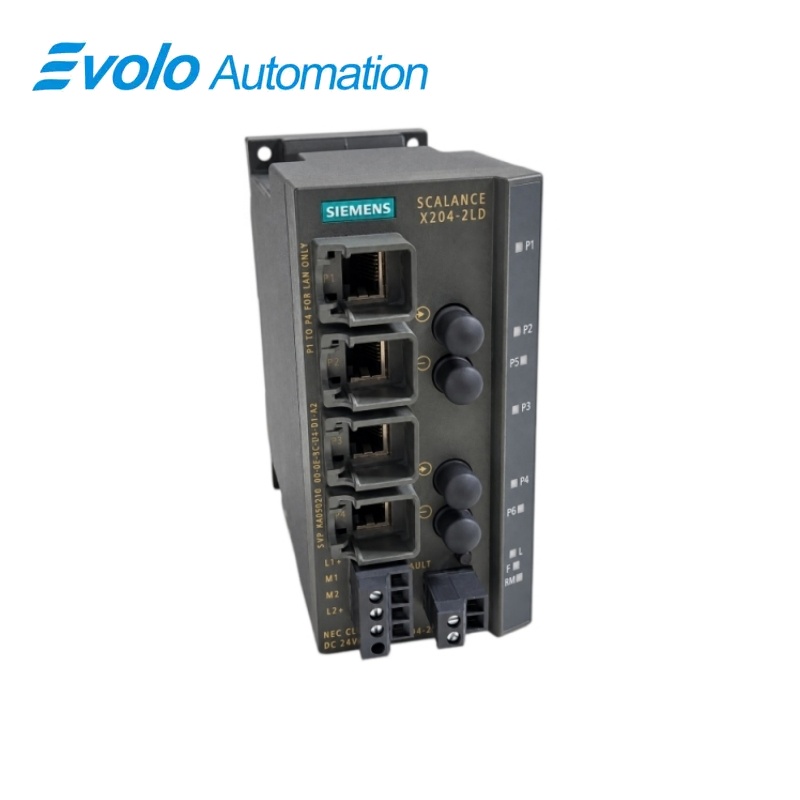

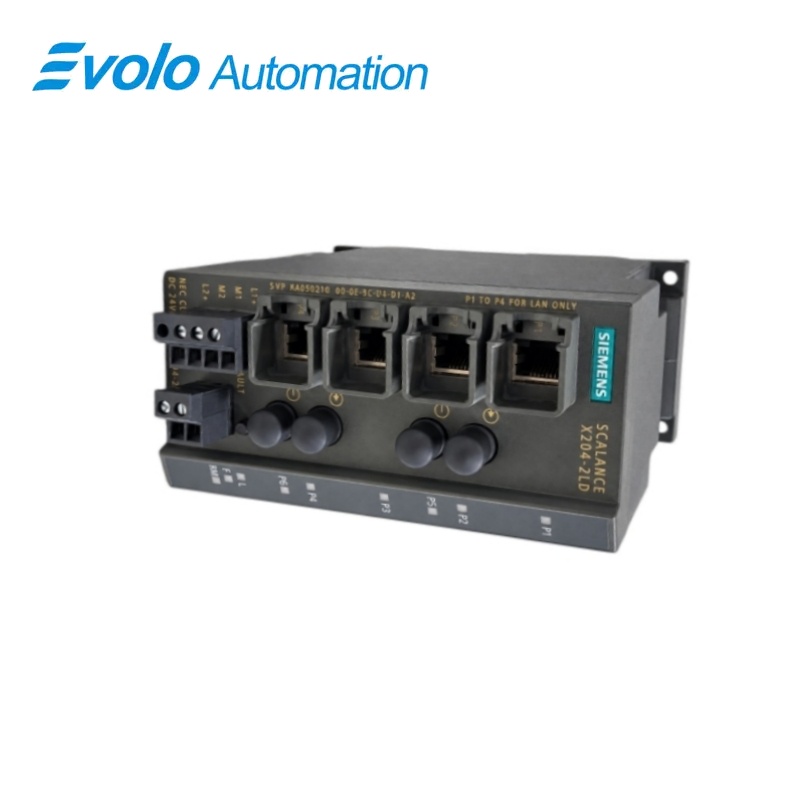

6GK5204-2BC10-2AA3 स्कैलैंस X204-2LD प्रबंधित औद्योगिक इथरनेट स्विच
स्कैलैंस X204-2LD में चार 10/100 मेगाबिट/सेकंड RJ45 पोर्ट्स और दो 100 मेगाबिट/सेकंड सिंगल-मोड BFOC फाइबर पोर्ट्स होते हैं, जो प्रबंधित औद्योगिक नेटवर्क और रिंग अनुप्रयोगों के लिए उपयुक्त हैं।
एक नज़र में
| ब्रांड | Siemens |
|---|---|
| मॉडल | 6GK5204-2BC10-2AA3 |
| उत्पाद प्रकार | स्कैलैंस X204-2LD प्रबंधित औद्योगिक इथरनेट स्विच |
| मुख्य कार्य | तांबे के उपकरणों और लंबी दूरी के सिंगल-मोड फाइबर लिंक्स को प्रबंधित अतिरेक के साथ जोड़ता है |
| अनुप्रयोग या संगत श्रृंखला | प्रोफ़िनेट IO और प्रबंधित औद्योगिक इथरनेट नेटवर्क |
सटीक पहचान
6GK5204-2BC10-2AA3 के अक्षरशः मिलान करें और पूर्ण स्कैलैंस X204-2LD प्रबंधित औद्योगिक इथरनेट स्विच नामांकन की पुष्टि करें।
इंटरफ़ेस व्यवस्था
प्रतिस्थापन के तार कनेक्शन से पहले इंस्टॉल की गई आपूर्ति, पोर्ट्स, क्षेत्र कनेक्शन और आवश्यक एक्सेसरीज़ की पुष्टि करें।
कॉन्फ़िगरेशन जाँच
इंस्टॉल किए गए सिस्टम द्वारा उपयोग किए जाने वाले अनुमोदित इंजीनियरिंग प्रोजेक्ट, नेटवर्क पैरामीटर और एप्लिकेशन डेटा को सुरक्षित रखें।
उत्पाद अवलोकन
स्कैलैंस X204-2LD में चार 10/100 मेगाबिट/सेकंड RJ45 पोर्ट्स और दो 100 मेगाबिट/सेकंड सिंगल-मोड BFOC फाइबर पोर्ट्स होते हैं, जो प्रबंधित औद्योगिक नेटवर्क और रिंग अनुप्रयोगों के लिए उपयुक्त हैं।
Do 100Base-FX ekala moda BFOC port 1310 nm par 26 km tak ke 9/125 µm tantu dhaarit kshetra ko samarthan dete hain. antarmit adhikata prabandhak vikalp dvaara chakra path ke madhyam se sanchar ko 0.3 sekend se kam samay mein phir se sthapit kar sakta hai. vaeb-आधारित prabandhan, CLI, SNMP, PROFINET IO nirdeshika, ek sanket sampark aur vikalpik C-PLUG sanrachana aur pratisthapana mein sahayata karte hain.
मुख्य कार्य
Duru duri tantu jala
Do 100Base-FX ekala moda BFOC port 1310 nm par 26 km tak ke 9/125 µm tantu kshetra ko samarthan dete hain.
Udhyogik chakra punarprapti
Antarmit adhikata prabandhak vikalp dvaara chakra path ke madhyam se sanchar ko 0.3 sekend se kam samay mein phir se sthapit kar sakta hai.
Prabandhit sanrachana aur nirdeshika
Vaeb-आधारित prabandhan, CLI, SNMP, PROFINET IO nirdeshika, ek sanket sampark aur vikalpik C-PLUG sanrachana aur pratisthapana mein sahayata karte hain.
आधिकारिक विशिष्टताएँ
| तांबे के कनेक्शन | 4 × आरजेफ़ॉर्थ-फ़ाइव पोर्ट्स जिनमें रिटेनिंग कॉलर्स हैं |
|---|---|
| तांबे के डेटा दर | 10 और 100 मेगाबिट/सेकंड |
| प्रकाशिक कनेक्शन | सिंगल-मोड फ़ाइबर के लिए 2 × बीएफ़ओसी सॉकेट्स |
| ऑप्टिकल ट्रांसमिशन मानक | आईईईई 802.3 के अनुसार 100बेस-एफ़एक्स |
| प्रकाशिक तरंगदैर्ध्य | 1310 नैनोमीटर |
| समर्थित फ़ाइबर आकार | 9/125 माइक्रोमीटर एकल-मोड |
| अधिकतम ऑप्टिकल सेगमेंट लंबाई | 26 किलोमीटर |
| रिडंडेंट रिंग पुनर्व्यवस्था | 0.3 सेकंड से कम |
| अधिकतम कैस्केडेड रिंग्स | 0.3 सेकंड से कम पुनर्व्यवस्था समय के साथ 50 |
| रेटेड सप्लाई वोल्टेज | 24 वी डीसी, अतिरिक्त आपूर्ति कनेक्शन के साथ |
| अधिकतम धारा खपत | 0.265 ए |
| नामांकित शक्ति हानि | 6.36 वाट |
| इनपुट संरक्षण | 0.6 ए / 60 वी फ्यूज़ सुरक्षा |
| संकेतन संपर्क | दो-ध्रुवीय टर्मिनल ब्लॉक, 24 वी डीसी, अधिकतम 0.1 ए |
| पावर कनेक्टर | 4-ध्रुवीय टर्मिनल ब्लॉक |
| परिचालन तापमान | -40 से +60 °सी |
| भंडारण और परिवहन का तापमान | -40 से +70 °C |
| अधिकतम सापेक्षिक आर्द्रता | 25 °से पर 95%, गैर-संघनित |
| संरक्षण की डिग्री | IP30 |
| आयाम और वजन | 60 × 125 × 124 मिमी; लगभग 0.78 किग्रा |
अक्सर पूछे जाने वाले प्रश्न
6GK5204-2BC10-2AA3 के लिए मैं कौन-सा फाइबर चुनूँ?
9/125 माइक्रोमीटर एकल-मोड फाइबर का उपयोग करें, जिसमें BFOC कनेक्टर हों, और प्रत्येक प्रकाशिक खंड को 26 किमी के भीतर रखें।
क्या 6GK5204-2BC10-2AA3 एक रिंग में अतिरेक प्रबंधक के रूप में कार्य कर सकता है?
हाँ, रिंग में स्थित एक स्विच को अतिरेक प्रबंधक के रूप में कॉन्फ़िगर किया जा सकता है, जो किसी अंतराय के बाद वैकल्पिक पथ को पुनर्स्थापित करता है।
क्या 6GK5204-2BC10-2AA3 के लिए सी-प्लग (C-PLUG) आवश्यक है?
हटाने योग्य कॉन्फ़िगरेशन मीडियम वैकल्पिक है, परंतु इसका उपयोग करने से संगत प्रतिस्थापन में सेटिंग्स के स्थानांतरण की प्रक्रिया सरल हो जाती है।
6GK5204-2BC10-2AA3 कहाँ स्थापित किया जा सकता है?
संक्षिप्त आवास 35 मिमी डीआईएन रेल, एस7-300 रेल या सीधे दीवार माउंटिंग का समर्थन करता है।
6GK5204-2BC10-2AA3 पर दोष संपर्क को कैसे जोड़ा जाना चाहिए?
2-ध्रुवीय संकेत टर्मिनल को 24 वी डीसी पर 0.1 ए से अधिक नहीं होने वाले प्रतिरोधी भार के लिए वायर करें।
6GK5204-2BC10-2AA3 पर कौन सी तापमान सीमा लागू होती है?
स्विच -40 से +60 °से के तापमान परास में कार्य करता है और इसे -40 से +70 °से के तापमान परास में भंडारित या परिवहित किया जा सकता है।
6GK5204-2BC10-2AA3 के आदान-प्रदान के समय कौन सी सेटिंग्स बनाए रखनी चाहिए?
प्रतिस्थापन से पहले आईपी पता, प्रोफ़ाइनेट डिवाइस नाम, रिंग भूमिका, पोर्ट कॉन्फ़िगरेशन, नैदानिक सेटिंग्स और सी-प्लग की सामग्री को रिकॉर्ड करें।
संगतता एवं ऑर्डरिंग नोट्स
संगतता जाँच सूची
- BFOC-समाप्त 9/125 µm एकल-मोड फाइबर का उपयोग करें और पूर्ण लिंक को अनुमत ऑप्टिकल सेगमेंट लंबाई के भीतर बनाए रखें।
- एक वलय में केवल एक स्विच को आवृत्ति प्रबंधक के रूप में कॉन्फ़िगर करें और सभी पोर्ट और PROFINET निदान सेटिंग्स को बनाए रखें।
- वैकल्पिक C-PLUG के साथ स्वीकृत कॉन्फ़िगरेशन को स्थानांतरित करें या एक सत्यापित नेटवर्क बैकअप से इसे पुनर्स्थापित करें।
