सिमेंस 6GK1502-3CA10 PROFIBUS OLM/P12 V3.1 ऑप्टिकल लिंक मॉड्यूल

अवलोकन

सिमैटिक नेट · प्रोफ़ीबस ऑप्टिकल नेटवर्किंग

6GK1502-3CA10 प्रोफ़ीबस ओएलएम/पी12 वी3.1 ऑप्टिकल लिंक मॉड्यूल

एक आरएस-485 पोर्ट और प्रोफ़ीबस नेटवर्क सेगमेंट्स के लिए दो प्लास्टिक-फाइबर इंटरफ़ेस के साथ ऑप्टिकल लिंक मॉड्यूल।

एक नज़र में

ब्रांड	Siemens
मॉडल	6GK1502-3CA10
उत्पाद प्रकार	प्रोफ़ीबस ऑप्टिकल लिंक मॉड्यूल
मुख्य कार्य	एक विद्युत आरएस-485 सेगमेंट को दो प्लास्टिक-फाइबर ऑप्टिकल चैनल्स से जोड़ता है
संगत श्रृंखला	SIMATIC NET PROFIBUS OLM/P12 V3.1

एक विद्युत चैनल

RS-485 इंटरफ़ेस विद्युत PROFIBUS सेगमेंट को जोड़ता है।

दो प्रकाशिक चैनल

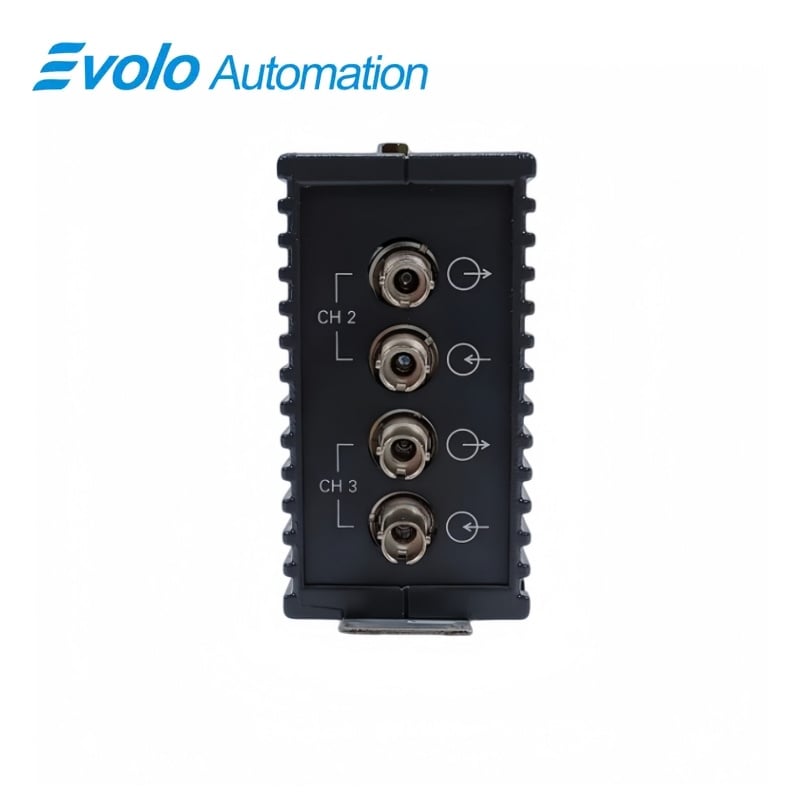

दो प्लास्टिक-फाइबर इंटरफ़ेस चार BFOC सॉकेट का उपयोग करते हैं।

सेवा एक्सेस

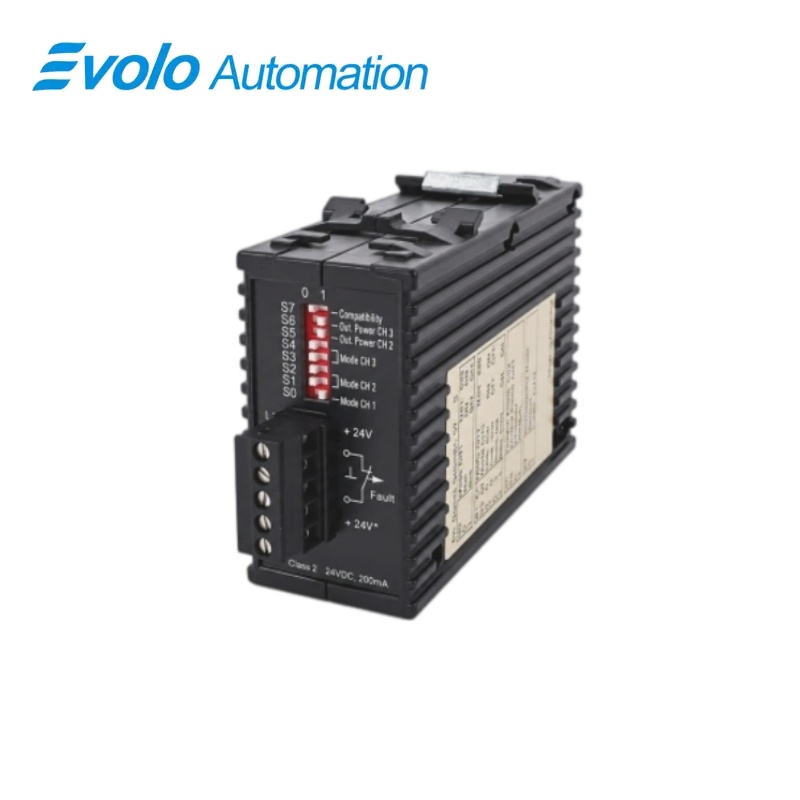

एक संकेतन संपर्क और परीक्षण पोर्ट नेटवर्क दोष ट्रेसिंग में सहायता करते हैं।

उत्पाद अवलोकन

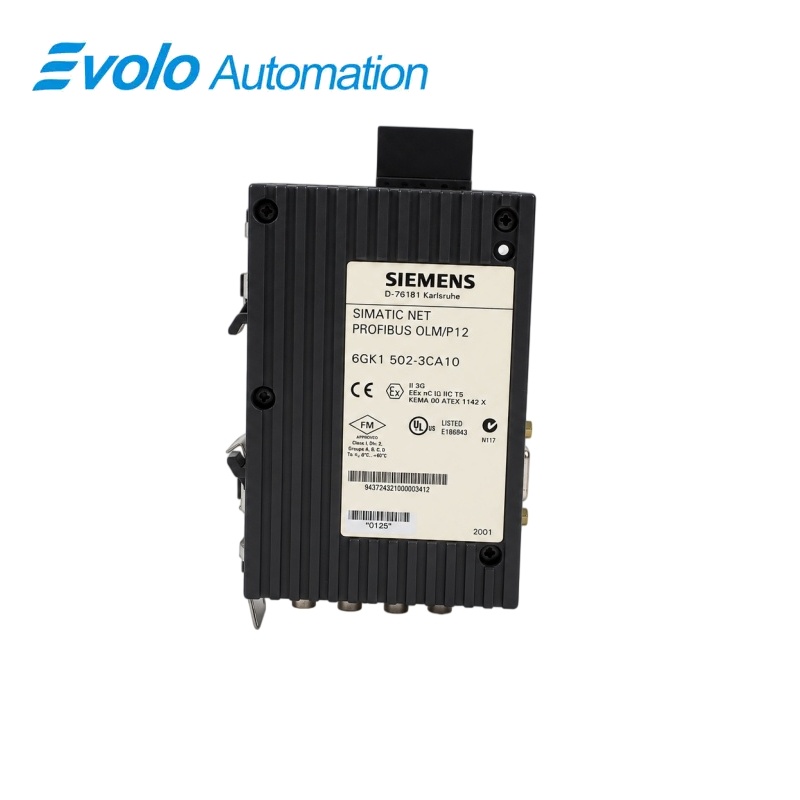

6GK1502-3CA10 यह एक SIMATIC NET PROFIBUS OLM/P12 V3.1 मॉड्यूल है जो RS-485 सेगमेंट को प्लास्टिक-फाइबर प्रकाशिक सेगमेंट के साथ जोड़ता है।

इसका सिमेंस उत्पाद विवरण एक RS-485 इंटरफ़ेस, दो प्लास्टिक FOC इंटरफ़ेस, चार BFOC सॉकेट, एक संकेतन संपर्क और एक परीक्षण पोर्ट को निर्दिष्ट करता है। चार BFOC कनेक्टर सम्मिलित हैं।

आदेश देने पर ध्यान केंद्रित करें: OLM/P12 V3.1, प्लास्टिक-फाइबर केबलिंग, कनेक्टर हार्डवेयर और मौजूदा विद्युत/प्रकाशिक पोर्ट व्यवस्था के साथ मेल खाएँ।

मुख्य कार्य

विद्युत-से-प्रकाशिक जुड़ाव

एकल आरएस-485 इंटरफ़ेस दो प्लास्टिक-फाइबर ऑप्टिकल चैनलों से जुड़ता है।

बीएफओसी फाइबर कनेक्शन

चार बीएफओसी सॉकेट और चार सम्मिलित बीएफओसी कनेक्टर दो एफओसी इंटरफ़ेस का समर्थन करते हैं।

नेटवर्क सेवा सिग्नल

सिग्नलिंग संपर्क और परीक्षण पोर्ट रखरखाव और दोष निदान के लिए पहुँच प्रदान करते हैं।

आधिकारिक विशिष्टताएँ

सीमेंस लेख संख्या	6GK1502-3CA10
उत्पाद परिवार	सिमैटिक नेट प्रोफ़ीबस ओएलएम
मॉड्यूल प्रकार	ऑप्टिकल लिंक मॉड्यूल, ओएलएम/पी12
हार्डवेयर संस्करण	वी3.1
विद्युत इंटरफ़ेस संख्या	1
विद्युत इंटरफ़ेस प्रकार	RS-485
प्रकाशिक इंटरफ़ेस गिनती	2
प्रकाशिक तंतु का प्रकार	प्लास्टिक एफओसी
प्रकाशिक सॉकेट	4 बीएफओसी सॉकेट
सम्मिलित ऑप्टिकल कनेक्टर	4 बीएफओसी कनेक्टर
संकेतन संपर्क	प्रदान किया गया
परीक्षण पोर्ट	प्रदान किया गया
उत्तराधिकारी लेख	6GK1503-3CA01 (OLM/P12 V4.1)
लगभग शुद्ध भार	0.600 किग्रा
पैकिंग की आयाम	12.60 × 19.30 × 5.00 सेमी

आधिकारिक स्रोत: सिमेंस इंडस्ट्री मॉल उत्पाद विवरण .

अक्सर पूछे जाने वाले प्रश्न

6GK1502-3CA10 कौन-सी नेटवर्क भूमिका निभाता है?

यह एक विद्युत प्रोफ़ीबस आरएस-485 खंड को दो प्लास्टिक-फाइबर प्रकाशिक इंटरफ़ेस के साथ जोड़ता है।

6GK1502-3CA10 कितने फाइबर इंटरफ़ेस प्रदान करता है?

OLM/P12 V3.1 में दो प्लास्टिक एफओसी इंटरफ़ेस हैं, जिनमें कुल मिलाकर चार बीएफओसी सॉकेट हैं।

6GK1502-3CA10 कितने विद्युत इंटरफ़ेस प्रदान करता है?

इस यूनिट में एक आरएस-485 इंटरफ़ेस है।

क्या 6GK1502-3CA10 के साथ BFOC कनेक्टर शामिल हैं?

हाँ, इकाई के साथ चार BFOC कनेक्टर शामिल हैं।

क्या 6GK1502-3CA10 में एक सेवा परीक्षण बिंदु है?

हाँ, इकाई में एक परीक्षण पोर्ट और एक संकेतन संपर्क है।

6GK1502-3CA10 को बदलने से पहले मुझे कौन-सा उत्तराधिकारी मूल्यांकन करना चाहिए?

उत्तराधिकारी वस्तु 6GK1503-3CA01 (OLM/P12 V4.1) है, जिसकी स्थापित नेटवर्क के लिए उपयुक्तता की पुष्टि करनी आवश्यक है।

6GK1502-3CA10 को बदलते समय कौन-से माध्यम मेल खाने चाहिए?

RS-485 खंड, प्लास्टिक-फाइबर केबल, BFOC कनेक्शन और OLM/P12 संस्करण की जाँच करें।

संगतता एवं ऑर्डरिंग नोट्स

6GK1502-3CA10 का ऑर्डर देने से पहले: यह V3.1 वस्तु बंद कर दी गई है। सिमेंस 6GK1503-3CA01 को उत्तराधिकारी के रूप में नामित करता है; नेटवर्क हार्डवेयर में परिवर्तन करने से पहले विद्युत, प्रकाशिक और स्थापना संगतता की पुष्टि करें।

नेटवर्क प्रतिस्थापन जाँच

• सुनिश्चित करें कि स्थापित उपकरण OLM/P12 V3.1 है और इसमें एक RS-485 और दो प्रकाशिक चैनल हैं।
• सुनिश्चित करें कि मौजूदा फाइबर प्लास्टिक FOC है और आवश्यक BFOC कनेक्टर्स का उपयोग करता है।
• कैबिनेट में सिग्नलिंग-संपर्क और परीक्षण-पोर्ट वायरिंग की जाँच करें।
• प्रतिस्थापन से पहले वर्तमान नेटवर्क डिज़ाइन के आधार पर सिमेंस V4.1 उत्तराधिकारी का मूल्यांकन करें।
