सिमेंस 6FC5311-0AA00-0AA0 सिन्यूमेरिक PP 72/48D PN डिजिटल इनपुट/आउटपुट मॉड्यूल
निर्माता: सिमेंस
स्थिति: बिल्कुल नया
प्रमुख समय: स्टॉक में उपलब्ध
उत्पत्ति स्थान: जर्मनी
वारंटी: 12 महीने
ईमेल: [email protected]
व्हॉट्सएप: +86-18150117685
- अवलोकन
- गर्म बिक्री वाले मॉडल
- अनुशंसित उत्पाद
अवलोकन
- मशीन सिग्नल्स को X111, X222 और X333 के माध्यम से कनेक्ट करें।
- अभिप्रेत PROFINET स्टेशन के लिए S1 पता सेट करें।
- सुरक्षित रूप से अलग 24 V DC आपूर्ति और सामान्य ग्राउंडिंग प्रदान करें।
- DOCOM समूह के प्रत्येक चार आपूर्ति पिनों को वायर करें और 1 A पिन सीमा का पालन करें।
सिन्यूमेरिक • प्रोफ़िनेट मशीन इनपुट/आउटपुट

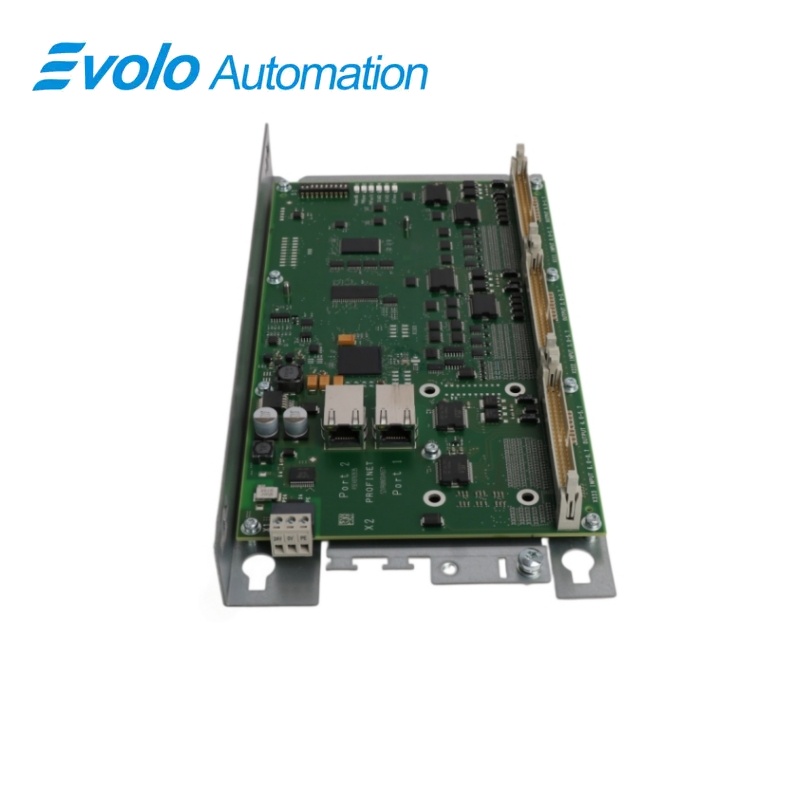

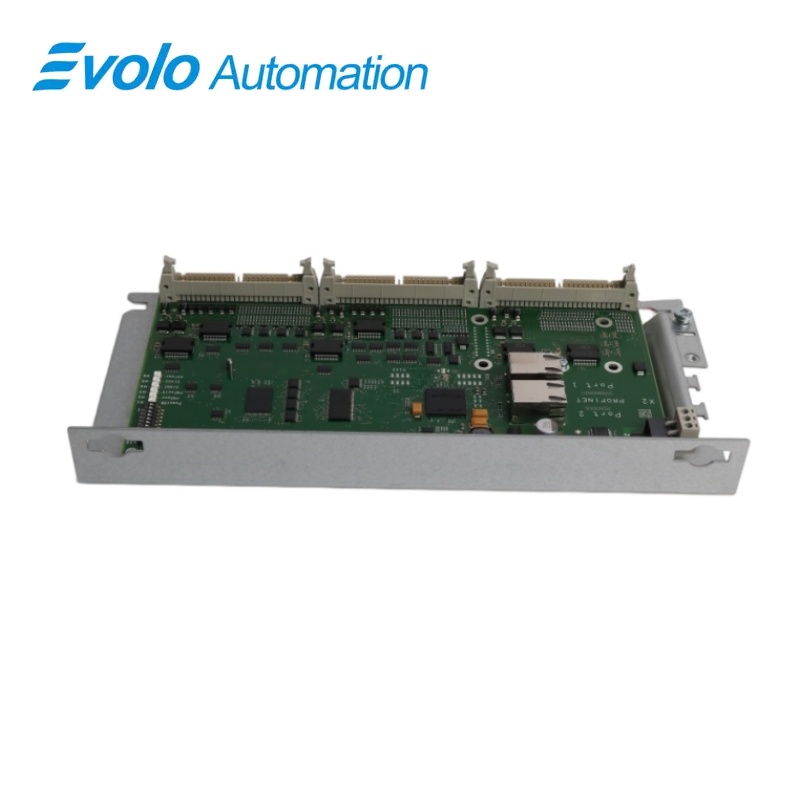

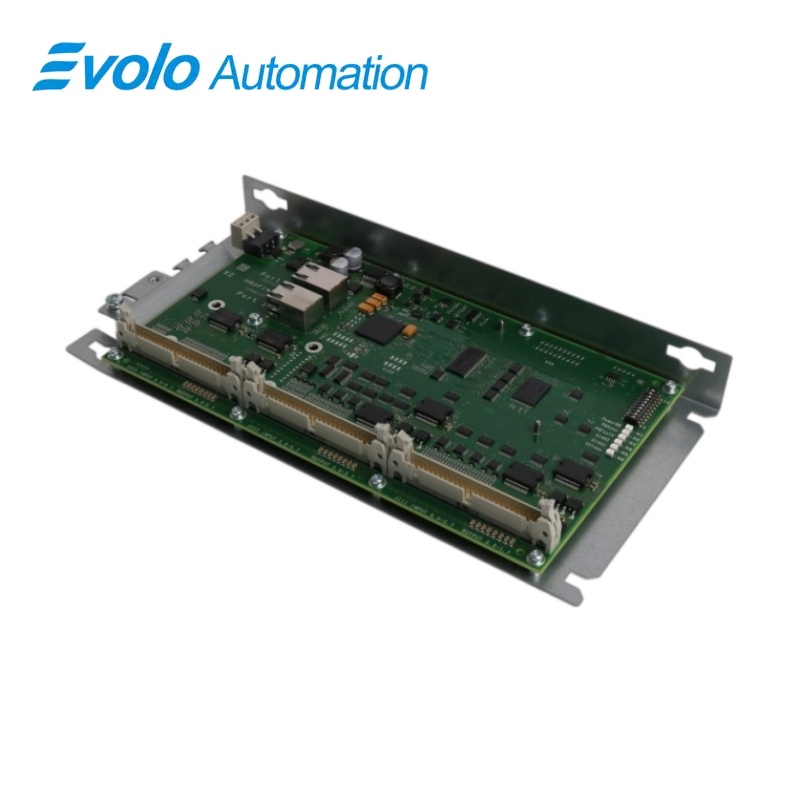

6FC5311-0AA00-0AA0 सिन्यूमेरिक PP 72/48D PN डिजिटल इनपुट/आउटपुट मॉड्यूल
सिन्यूमेरिक मशीन नियंत्रण के लिए 72 डिजिटल इनपुट और 48 डिजिटल आउटपुट के साथ प्रोफ़िनेट पेरिफेरल मॉड्यूल।
एक नज़र में
| ब्रांड | Siemens |
|---|---|
| मॉडल | 6FC5311-0AA00-0AA0 |
| उत्पाद प्रकार | डिजिटल इनपुट/आउटपुट पेरिफेरल मॉड्यूल |
| मुख्य कार्य | सीएनसी मशीन सिग्नल कनेक्शन |
| संगत श्रृंखला | Sinumerik |
घनी यंत्र आई/ओ
बहत्तर-दो इनपुट और चालीस-आठ आउटपुट मशीन सिग्नल को तीन रिबन-केबल कनेक्टर के माध्यम से जोड़ते हैं।
प्रोफ़ीनेट कनेक्शन
एक्स2 पोर्ट 1 और 2 प्रदान करता है, जबकि एस1 प्रोफ़ीनेट पता सेट करता है।
अलग लोड आपूर्ति
डिजिटल-आउटपुट लोड मॉड्यूल के एक्स1 कनेक्शन के अलावा अतिरिक्त 24 वी डीसी आपूर्ति का उपयोग करते हैं।
उत्पाद अवलोकन
6FC5311-0AA00-0AA0 यह सिन्यूमेरिक पीपी 72/48डी पीएन पेरिफेरल मॉड्यूल है जो डिजिटल मशीन सिग्नल के लिए है। यह सीएनसी प्रणाली से प्रोफ़ीनेट के माध्यम से जुड़ता है और मशीन के इनपुट और आउटपुट वायरिंग के लिए अलग-अलग कनेक्टर प्रदान करता है।
मॉड्यूल और डिजिटल इनपुट को 24 वी डीसी पर 0.7 ए की आवश्यकता होती है, जबकि आउटपुट लोड को अपने स्वयं के आपूर्ति कनेक्शन की आवश्यकता होती है। इसका खुला आईपी00 निर्माण एक उपयुक्त सुरक्षात्मक एन्क्लोज़र के अंदर स्थापित किया जाना चाहिए।
मुख्य कार्य
मशीन सिग्नल अधिग्रहण
मॉड्यूल सीएनसी मशीन के विविध सिग्नल के लिए 72 डिजिटल इनपुट प्रदान करता है।
डिजिटल लोड नियंत्रण
चालीस-आठ डिजिटल आउटपुट X111, X222 और X333 पर वितरित किए गए हैं, जिनके लिए अलग-अलग लोड समूह प्रदान किए गए हैं।
PROFINET स्टेशन एकीकरण
दो X2 पोर्ट नेटवर्क कनेक्शन प्रदान करते हैं, और S1 DIP स्विच मॉड्यूल पता चुनता है।
आधिकारिक विशिष्टताएँ
| रेटेड सप्लाई वोल्टेज | 24 वी डीसी |
|---|---|
| डिजिटल इनपुट चैनल | 72 |
| डिजिटल आउटपुट चैनल | 48 |
| अधिकतम सक्रिय शक्ति खपत | 17 W |
| मॉड्यूल और इनपुट आपूर्ति धारा | 24 V DC पर 0.7 A |
| डिजिटल-आउटपुट आपूर्ति क्षमता | 4 A के 3 समूह; प्रत्येक DOCOM पिन पर अधिकतम 1 A |
| प्रोफ़ीनेट कनेक्शन | X2, जिसमें पोर्ट 1 और 2 हैं |
| डिजिटल आई/ओ कनेक्शन | 3 रिबन-केबल कनेक्टर: X111, X222 और X333 |
| संरक्षण की डिग्री | IP00 |
| परिचालन तापमान | 0–55 °C |
| भंडारण और परिवहन का तापमान | −40–70 °C |
| 25 °C पर सापेक्ष आर्द्रता | ५ से ९५%, संघनन के बिना |
| आयाम | 150 × 300 × 35 मिमी |
| शुद्ध भार | 0.9 Kg |
अक्सर पूछे जाने वाले प्रश्न
क्या 6FC5311-0AA00-0AA0 के आउटपुट को अलग से बिजली आपूर्ति की आवश्यकता है?
डिजिटल आउटपुट के लिए X111, X222 और X333 पर DOCOM कनेक्शन के माध्यम से अतिरिक्त 24 V DC आपूर्ति की आवश्यकता होती है।
6FC5311-0AA00-0AA0 को वायर करते समय चार DOCOM पिनों को कैसे जोड़ा जाए?
प्रत्येक समूह में सभी चार DOCOM पिनों को आउटपुट आपूर्ति से जोड़ें, ताकि कोई भी अकेला पिन 1 A से अधिक धारा न ले।
6FC5311-0AA00-0AA0 के इलेक्ट्रॉनिक्स को कौन-से टर्मिनल फीड करते हैं?
एक्स1 स्क्रू-टर्मिनल ब्लॉक बाहरी 24 वी डीसी कनेक्शन के लिए पी24, एम और पीई प्रदान करता है।
6FC5311-0AA00-0AA0 के लिए प्रोफ़िनेट पता कैसे चुनें?
एस1 डीआईपी स्विच के साथ मॉड्यूल का पता सेट करें।
क्या मैं 6FC5311-0AA00-0AA0 पर सीधे एनालॉग सेंसर का उपयोग कर सकता हूँ?
यह केवल डिजिटल संस्करण एनालॉग चैनलों के बजाय 72 डिजिटल इनपुट और 48 डिजिटल आउटपुट प्रदान करता है।
6FC5311-0AA00-0AA0 पर आउटपुट लोड जोड़ने से पहले मुझे कितनी धारा का अनुमान लगाना चाहिए?
मॉड्यूल और डिजिटल इनपुट्स को अलग आउटपुट-लोड धारा जोड़े जाने से पहले 24 वी डीसी पर 0.7 ए की आवश्यकता होती है।
क्या मैं 6FC5311-0AA00-0AA0 को किसी सुरक्षा आवरण के बिना स्थापित कर सकता हूँ?
इसका आईपी00 निर्माण इसे एक उपयुक्त सुरक्षा आवरण के भीतर स्थापित करने की आवश्यकता है।
