सिमेंस 6ES7960-1AA04-0XA0 एस7-400एच वी4 सिंक्रोनाइज़ेशन मॉड्यूल
निर्माता: सिमेंस
स्थिति: बिल्कुल नया
प्रमुख समय: स्टॉक में उपलब्ध
उत्पत्ति स्थान: जर्मनी
वारंटी: 12 महीने
ईमेल: [email protected]
व्हॉट्सएप: +86-18150117685
- अवलोकन
- गर्म बिक्री वाले मॉडल
- अनुशंसित उत्पाद
अवलोकन
- पुष्टि करें कि स्थापित S7-400H सीपीयू युग्म चार समान 6ES7960-1AA04-0XA0 मॉड्यूल का उपयोग कर रहा है।
- दो क्रॉस्ड डुप्लेक्स प्रकाशिक लिंक को एलसी–एलसी कनेक्टर के साथ मार्गांकित करें।
- प्रत्येक केबल रन की 10 मीटर दूरी और 7 डीबी क्षीणन सीमाओं के विरुद्ध जाँच करें।
- कमीशनिंग के दौरान दोनों लिंक की पुष्टि करने के लिए लिंक ओके एलईडी का उपयोग करें।
सिमैटिक S7-400H · दोष-सहनशील सीपीयू लिंक

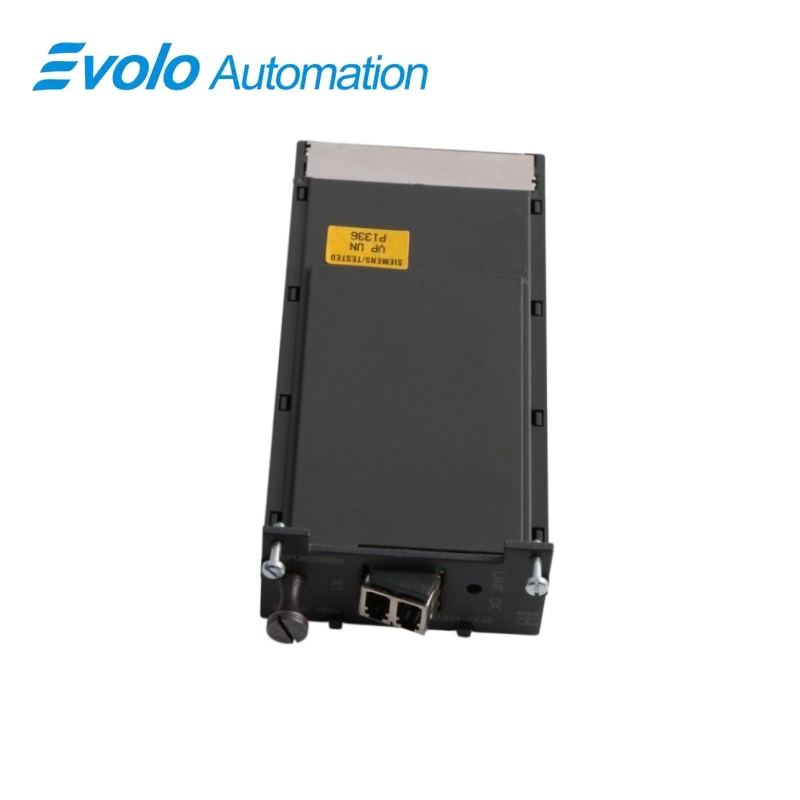

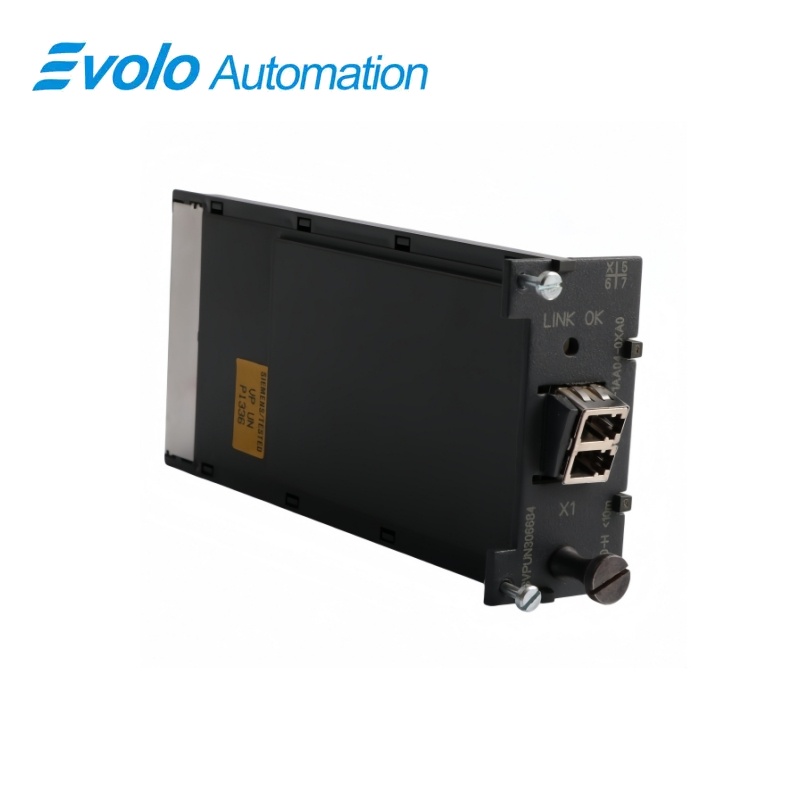

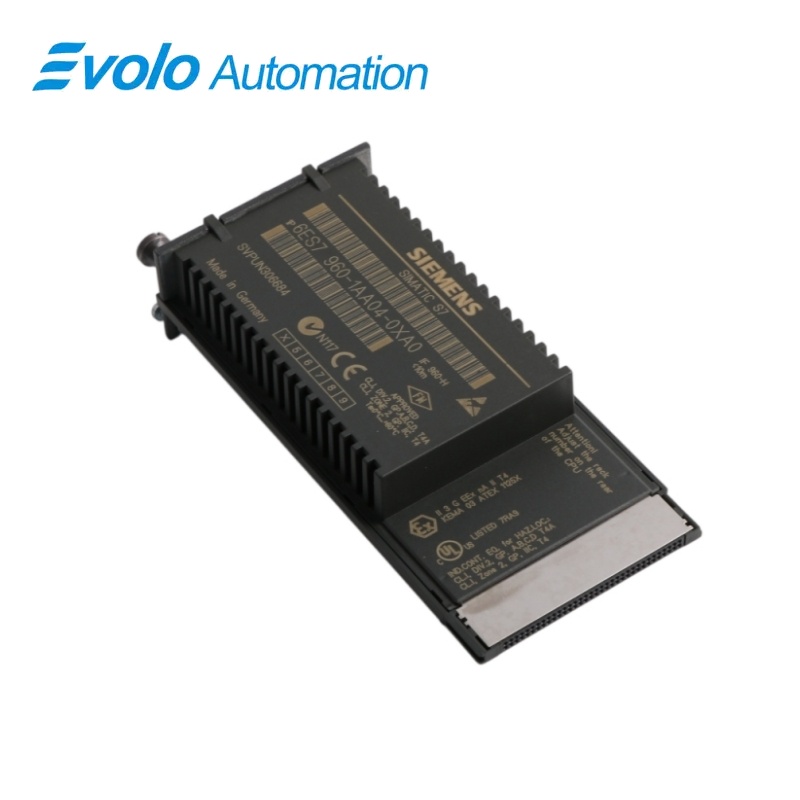

6ES7960-1AA04-0XA0 S7-400H V4 सिंक्रोनाइज़ेशन मॉड्यूल
10 मीटर तक की केबल लंबाई पर अतिरेक S7-400H सीपीयू को जोड़ने के लिए छोटी दूरी का प्रकाशिक सिंक्रोनाइज़ेशन मॉड्यूल।
एक नज़र में
| ब्रांड | Siemens |
|---|---|
| मॉडल | 6ES7960-1AA04-0XA0 |
| उत्पाद प्रकार | फ़ाइबर-ऑप्टिक सिंक्रोनाइज़ेशन मॉड्यूल |
| मुख्य कार्य | दो अतिरेकी S7-400H सीपीयू को प्रकाश तंतु के माध्यम से समकालिक करता है |
| संगत श्रृंखला | SIMATIC S7-400H, V4 लघु-दूरी समकालिकीकरण |
10 मीटर सीपीयू अलगाव
निकट-सीमा मॉड्यूल अतिरेकी सीपीयू के बीच अधिकतम 10 मीटर की दूरी का समर्थन करता है।
मेल खाता मॉड्यूल सेट
एक S7-400H दोष-सहनशील प्रणाली में चार समान प्रकार के मॉड्यूल का उपयोग किया जाता है।
लिंक निदान
एक लिंक ओके एलईडी आवेशन के दौरान समकालिकीकरण केबल की गुणवत्ता की जाँच करने में सहायता करता है।
उत्पाद अवलोकन
6ES7960-1AA04-0XA0 यह दो अतिरेकी SIMATIC S7-400H सीपीयू के लिए लघु-दूरी V4 समकालिकीकरण मॉड्यूल है। प्रत्येक सीपीयू पर दो मॉड्यूल स्थापित किए जाते हैं, और प्रकाशिक कड़ियाँ युग्मित रूप से जुड़ी होती हैं।
सीमेंस S7-400H प्रणाली मैनुअल इस सटीक ऑर्डर संख्या के लिए विद्युत, प्रकाशिक और यांत्रिक डेटा प्रदान करता है, साथ ही 10 मीटर कनेक्शन के लिए केबल आवश्यकताएँ भी शामिल हैं।
मुख्य कार्य
आधिकारिक सीपीयू सिंक्रोनाइज़ेशन
प्रत्येक सीपीयू के लिए दो मॉड्यूल एस7-400एच उप-प्रणालियों के बीच युग्मित प्रकाशिक लिंक प्रदान करते हैं।
लघु-दूरी प्रकाशिक लिंक
इस लेख में सीपीयू के बीच अधिकतम १० मीटर के पृथक्करण और ८५० एनएम प्रकाशिक संचालन के लिए रेटिंग दी गई है।
प्रारंभिक संकेत
लिंक ओके एलईडी बताता है कि समकालिकता कनेक्शन सही है या नहीं।
आधिकारिक विशिष्टताएँ
| सीमेंस लेख संख्या | 6ES7960-1AA04-0XA0 |
|---|---|
| मॉड्यूल संस्करण | वी4, निकट-सीमा समकालिकता |
| ऑटोमेशन सिस्टम | SIMATIC S7-400H |
| अधिकतम सीपीयू पृथक्करण | 10 मीटर |
| आपूर्ति वोल्टेज | सीपीयू से ५.१ वी |
| वर्तमान खपत | 210 मिलीएम्पियर |
| शक्ति हानि | 1.1 वॉट |
| प्रकाशिक तरंगदैर्ध्य | 850 नैनोमीटर |
| अधिकतम केबल क्षीणन | 7 डीबी |
| केबल लंबाइयों के बीच अधिकतम अंतर | 9 मीटर |
| मॉड्यूल के आयाम, चौड़ाई × ऊँचाई × गहराई | 25 × 53 × 140 मिमी |
| मॉड्यूल का भार | 0.065 किग्रा |
| अतिरेक प्रणाली प्रति मॉड्यूल की संख्या | एक ही प्रकार के 4 |
| प्रति सीपीयू स्थापित मॉड्यूल | 2 |
| अनुशंसित फाइबर | बहु-मोड 50/125 माइक्रोमीटर या 62.5/125 माइक्रोमीटर |
| केबल कनेक्टर | एलसी–एलसी |
| प्रणाली प्रति प्रकाशिक केबल लिंक | 2 क्रॉस्ड डुप्लेक्स केबल |
अक्सर पूछे जाने वाले प्रश्न
6ES7960-1AA04-0XA0 क्या सिंक्रोनाइज़ करता है?
यह दो रिडंडेंट S7-400H CPU को जोड़ता है, जिनके बीच फाइबर-ऑप्टिक कनेक्शन जोड़े गए होते हैं।
6ES7960-1AA04-0XA0 का उपयोग करते समय CPU के बीच अधिकतम दूरी कितनी हो सकती है?
शॉर्ट-रेंज मॉड्यूल CPU के बीच अधिकतम 10 मीटर की दूरी का समर्थन करता है।
एक फॉल्ट-टॉलरेंट सिस्टम को 6ES7960-1AA04-0XA0 मॉड्यूल की कितनी संख्या की आवश्यकता होती है?
चार समान मॉड्यूल की आवश्यकता होती है, जिनमें से प्रत्येक CPU में दो-दो मॉड्यूल स्थापित किए जाते हैं।
6ES7960-1AA04-0XA0 को कैसे पावर किया जाता है?
मॉड्यूल CPU से 5.1 V प्राप्त करता है और 210 mA की धारा खींचता है।
6ES7960-1AA04-0XA0 के साथ किस प्रकार के फाइबर और कनेक्टर का उपयोग करना चाहिए?
10 मीटर तक के लिंक के लिए LC–LC कनेक्टर के साथ मल्टीमोड 50/125 µm या 62.5/125 µm फाइबर का उपयोग करें।
6ES7960-1AA04-0XA0 पर कौन सी प्रकाशिक क्षीणन सीमा लागू होती है?
निकट-सीमा मॉड्यूल अधिकतम 7 डीबी प्रकाशिक क्षीणन की अनुमति देता है।
मैं 6ES7960-1AA04-0XA0 पर स्थापित लिंक की जाँच कैसे कर सकता हूँ?
प्रारंभिक स्थापना के दौरान लिंक ओके एलईडी की जाँच करें और दोनों क्रॉस्ड डुप्लेक्स केबलों की पुष्टि करें।
