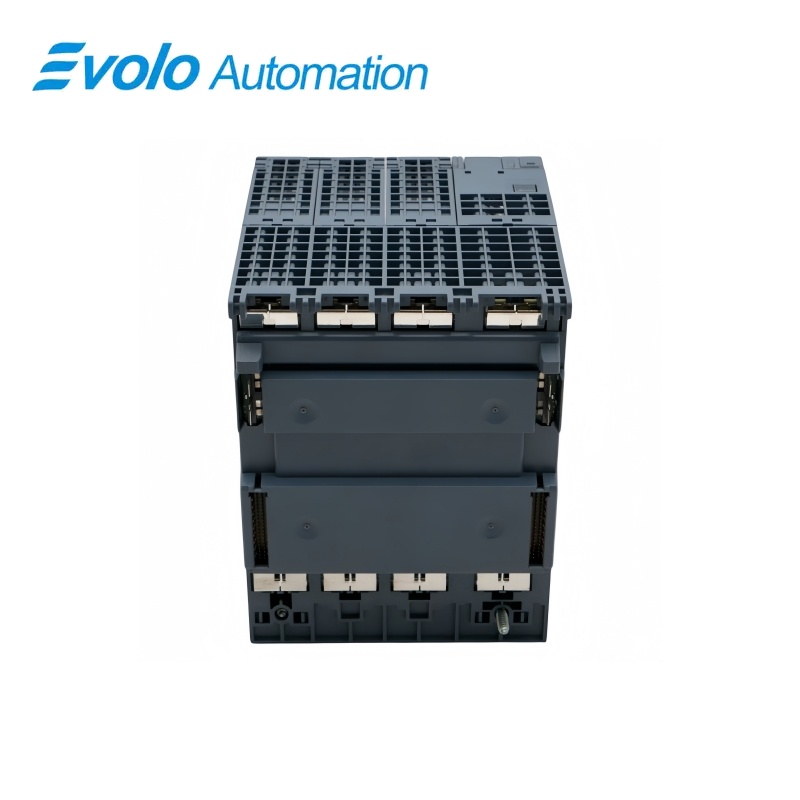

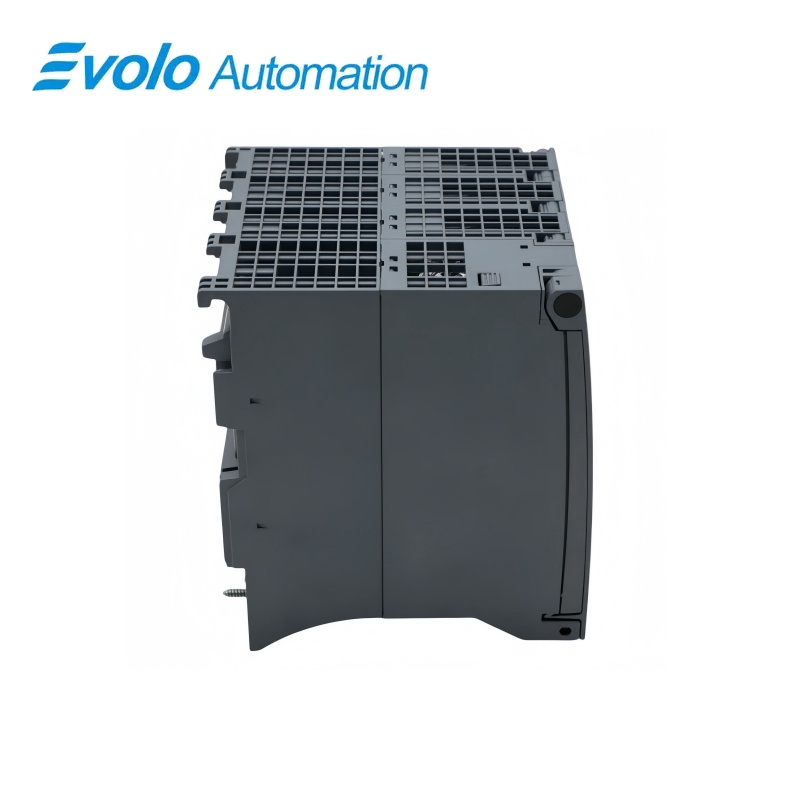

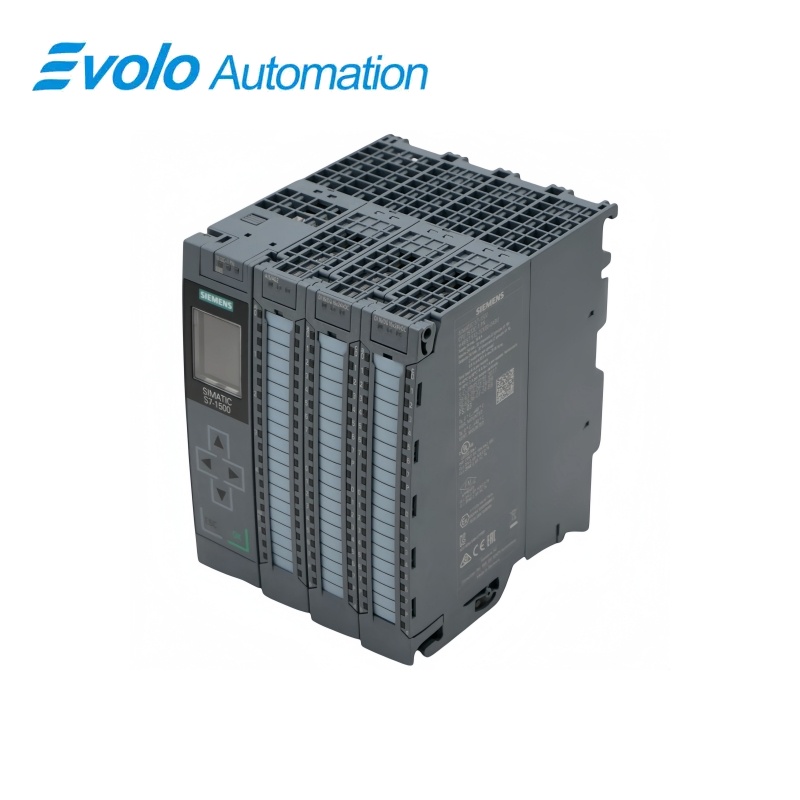

सिमेंस सिमैटिक एस7-1500 सीपीयू 1512सी-1 पीएन कॉम्पैक्ट सीपीयू 6ES7512-1CK00-0AB0
निर्माता: सिमेंस
स्थिति: बिल्कुल नया
प्रमुख समय: स्टॉक में उपलब्ध
उत्पत्ति स्थान: जर्मनी
वारंटी: 12 महीने
ईमेल: [email protected]
व्हॉट्सएप: +86-18150117685
- अवलोकन
- उत्पाद अवलोकन
- मुख्य कार्य
- आधिकारिक विशिष्टताएँ
- अक्सर पूछे जाने वाले प्रश्न
- संगतता एवं ऑर्डरिंग नोट्स
- गर्म बिक्री वाले मॉडल
- अनुशंसित उत्पाद
अवलोकन
सिमेंस · सिमैटिक एस७-१५००
6ES7512-1CK00-0AB0 सिमैटिक एस7-1500 सीपीयू 1512सी-1 पीएन कॉम्पैक्ट सीपीयू
सीपीयू 1512सी-1 पीएन में एक एस7-1500 नियंत्रक, एकीकृत डिजिटल और एनालॉग आई/ओ, उच्च-गति गिनती और दो-पोर्ट प्रोफ़ीनेट आईआरटी इंटरफ़ेस शामिल हैं।
एक नज़र में
| ब्रांड | Siemens |
|---|---|
| मॉडल | 6ES7512-1CK00-0AB0 |
| उत्पाद प्रकार | सीपीयू 1512सी-1 पीएन कॉम्पैक्ट केंद्रीय प्रसंस्करण इकाई |
| मुख्य कार्य | एकीकृत डिजिटल, एनालॉग और उच्च-गति प्रौद्योगिकी आई/ओ के साथ स्वचालन कार्यक्रमों का निष्पादन करता है |
| अनुप्रयोग या संगत श्रृंखला | टीआईए पोर्टल में डिज़ाइन किए गए सिमैटिक एस7-1500 कॉम्पैक्ट स्वचालन प्रणालियाँ |
सटीक पहचान
6ES7512-1CK00-0AB0 को अक्षरशः मिलाएँ और पूर्ण सिमैटिक एस7-1500 सीपीयू 1512सी-1 पीएन कॉम्पैक्ट सीपीयू उपाधि की पुष्टि करें।
इंटरफ़ेस व्यवस्था
प्रतिस्थापन के तार कनेक्शन से पहले इंस्टॉल की गई आपूर्ति, पोर्ट्स, क्षेत्र कनेक्शन और आवश्यक एक्सेसरीज़ की पुष्टि करें।
कॉन्फ़िगरेशन जाँच
इंस्टॉल किए गए सिस्टम द्वारा उपयोग किए जाने वाले अनुमोदित इंजीनियरिंग प्रोजेक्ट, नेटवर्क पैरामीटर और एप्लिकेशन डेटा को सुरक्षित रखें।
उत्पाद अवलोकन
सीपीयू 1512सी-1 पीएन में एक एस7-1500 नियंत्रक, एकीकृत डिजिटल और एनालॉग आई/ओ, उच्च-गति गिनती और दो-पोर्ट प्रोफ़ीनेट आईआरटी इंटरफ़ेस शामिल हैं।
कॉम्पैक्ट सीपीयू में कार्यक्रम निष्पादन के साथ 32 डिजिटल इनपुट, 32 डिजिटल आउटपुट, पाँच एनालॉग इनपुट और दो एनालॉग आउटपुट शामिल हैं। छह उच्च-गति काउंटर एकीकृत हैं, जिनमें से चार चैनल पीटीओ, पीडब्ल्यूएम या आवृत्ति आउटपुट कार्यों का समर्थन करते हैं। पहले इंटरफ़ेस पर एक दो-पोर्ट स्विच प्रोफ़ीनेट आईआरटी संचार और समकालिक स्वचालन कार्यों का समर्थन करता है।
मुख्य कार्य
एकीकृत नियंत्रक और I/O
संक्षिप्त CPU कार्यक्रम निष्पादन के साथ 32 डिजिटल इनपुट, 32 डिजिटल आउटपुट, पाँच एनालॉग इनपुट और दो एनालॉग आउटपुट को जोड़ता है।
उच्च-गति प्रौद्योगिकी कार्य
छह उच्च-गति काउंटर समाहित हैं, जिनमें से चार चैनल PTO, PWM या आवृत्ति आउटपुट कार्यों का समर्थन करते हैं।
PROFINET IRT नेटवर्किंग
पहले इंटरफ़ेस पर दो-पोर्ट स्विच PROFINET IRT संचार और समकालिक स्वचालन कार्यों का समर्थन करता है।
आधिकारिक विशिष्टताएँ
| प्रोग्राम कार्य स्मृति | 250 केबी |
|---|---|
| डेटा कार्य स्मृति | 1 MB |
| डिजिटल इनपुट्स | 32 |
| डिजिटल आउटपुट | 32 |
| एनालॉग इनपुट | 5 |
| एनालॉग आउटपुट | 2 |
| उच्च-गति काउंटर | 6 |
| PTO, PWM या आवृत्ति चैनल | 4 |
| बिट ऑपरेशन समय | 48 नैनोसेकंड |
| PROFINET इंटरफ़ेस | आईआरटी, जिसमें एकीकृत 2-पोर्ट स्विच है |
| डिस्प्ले विकर्ण | 3.45 सेमी |
| प्रदर्शन कुंजियाँ | 6 |
| रेटेड सप्लाई वोल्टेज | 24 वी डीसी |
| अनुमत आपूर्ति श्रेणी | 19.2 से 28.8 V DC |
| नामांकित धारा खपत | 0.8 A, अलग से आपूर्ति किए गए ऑनबोर्ड I/O को छोड़कर |
| अधिकतम इनरश करंट | 1.9 ऐम्पियर |
| CPU बिजली-विफलता बफ़र समय | 5 मिलीसेकंड |
| एन्कोडर आपूर्ति आउटपुट | 2; प्रत्येक 16 डिजिटल इनपुट के समूह के लिए एक 24 V आपूर्ति |
| अधिकतम एन्कोडर-आपूर्ति धारा | 1 ए |
| आवश्यक स्मृति माध्यम | सिमैटिक मेमोरी कार्ड |
अक्सर पूछे जाने वाले प्रश्न
6ES7512-1CK00-0AB0 कितनी प्रोग्राम और डेटा स्मृति प्रदान करता है?
नियंत्रक 250 KB की प्रोग्राम कार्य स्मृति और 1 MB की डेटा कार्य स्मृति प्रदान करता है।
क्या 6ES7512-1CK00-0AB0 बिना एक सिमैटिक मेमोरी कार्ड के चल सकता है?
नहीं, संचालन के लिए निर्दिष्ट मेमोरी कार्ड आवश्यक है।
6ES7512-1CK00-0AB0 में कितने ऑनबोर्ड डिजिटल चैनल निर्मित हैं?
संक्षिप्त नियंत्रक में 32 डिजिटल इनपुट और 32 डिजिटल आउटपुट शामिल हैं।
6ES7512-1CK00-0AB0 पर कौन-कौन से उच्च-गति आउटपुट कार्य उपलब्ध हैं?
चार उच्च-गति चैनलों को PTO, PWM या आवृत्ति आउटपुट के लिए कॉन्फ़िगर किया जा सकता है।
6ES7512-1CK00-0AB0 में कौन-सा नेटवर्क कनेक्शन एकीकृत है?
पहला इंटरफ़ेस एक एकीकृत दो-पोर्ट स्विच के माध्यम से PROFINET IRT प्रदान करता है।
6ES7512-1CK00-0AB0 को इंजीनियर करने के लिए कौन-सा TIA Portal बेसलाइन उपयोग किया जा सकता है?
फर्मवेयर V1.8 के लिए V13 SP1 अपडेट 4 से शुरू होने वाले TIA Portal में STEP 7 का उपयोग करें, या वह रिलीज़ जो स्थापित फर्मवेयर का स्पष्ट रूप से समर्थन करती हो।
6ES7512-1CK00-0AB0 को बदलने से पहले क्या बैकअप लेना चाहिए?
TIA Portal प्रोजेक्ट, प्रोग्राम, हार्डवेयर कॉन्फ़िगरेशन, टेक्नोलॉजी सेटिंग्स, नेटवर्क पैरामीटर और मेमोरी-कार्ड की सामग्री को सुरक्षित रखें।
संगतता एवं ऑर्डरिंग नोट्स
संगतता जाँच सूची
- एक ऐसा TIA Portal संस्करण और हार्डवेयर कैटलॉग एंट्री उपयोग करें जो स्थापित CPU फर्मवेयर का समर्थन करता हो।
- मूल पुश-इन फ्रंट कनेक्टर, ऑनबोर्ड आई/ओ वायरिंग और एन्कोडर-सप्लाई ग्रुपिंग को प्रोजेक्ट के साथ संरेखित रखें।
- कॉम्पैक्ट सीपीयू को हटाने से पहले प्रोजेक्ट और मेमोरी कार्ड का बैकअप लें।
