सिमेंस 6ES7326-1RF00-0AB0 एसएम 326 फ़ेल-सेफ नामुर डिजिटल इनपुट मॉड्यूल
निर्माता: सिमेंस
स्थिति: बिल्कुल नया
प्रमुख समय: स्टॉक में उपलब्ध
उत्पत्ति स्थान: जर्मनी
वारंटी: 12 महीने
ईमेल: [email protected]
व्हॉट्सएप: +86-18150117685
- अवलोकन
- गर्म बिक्री वाले मॉडल
- अनुशंसित उत्पाद
अवलोकन
- एक-चैनल या दो-चैनल इंजीनियर्ड इनपुट व्यवस्था की पुष्टि करें।
- नामुर सेंसर और 40-पिन फ्रंट कनेक्टर का उपयोग करें।
- 200 मीटर के शील्डेड या 100 मीटर के अनशील्डेड इनपुट केबल सीमा का पालन करें।
- रखरखाव प्रक्रियाओं में नैदानिक अलार्म और SF संकेतन शामिल करें।
सिमैटिक एस7-300 सुरक्षा आई/ओ

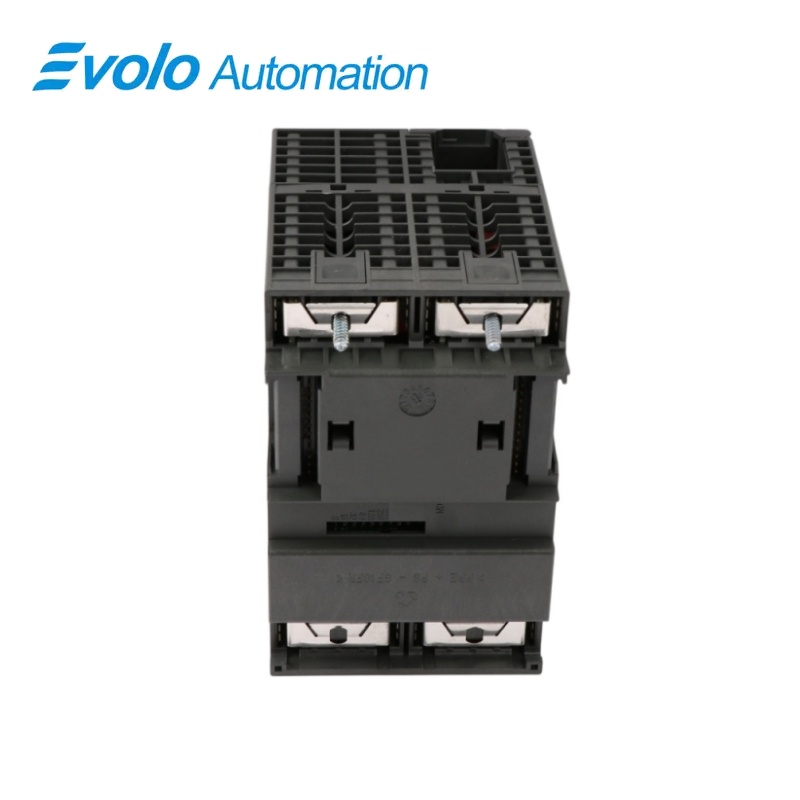

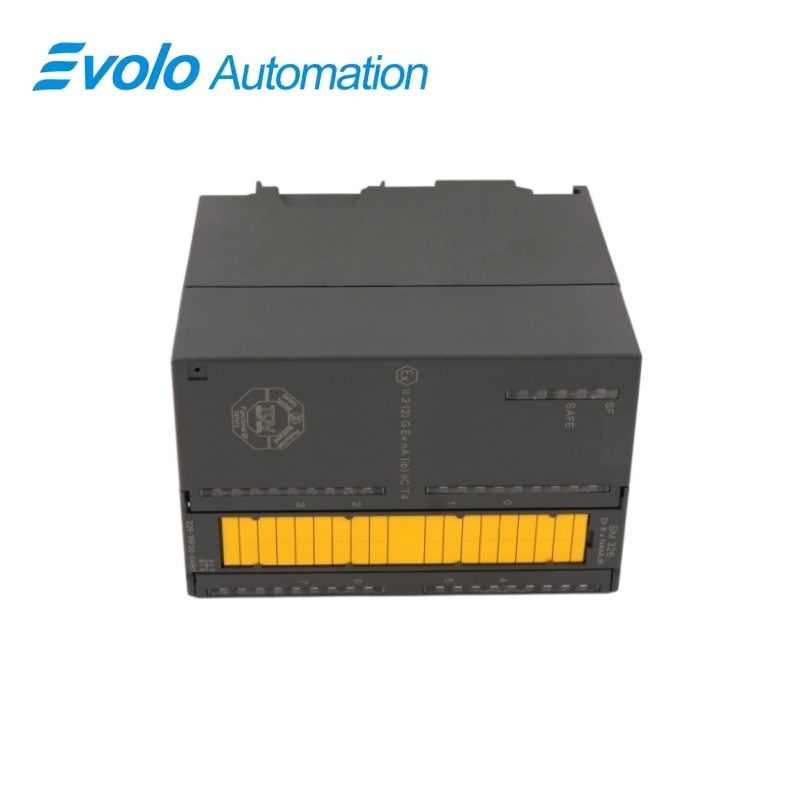

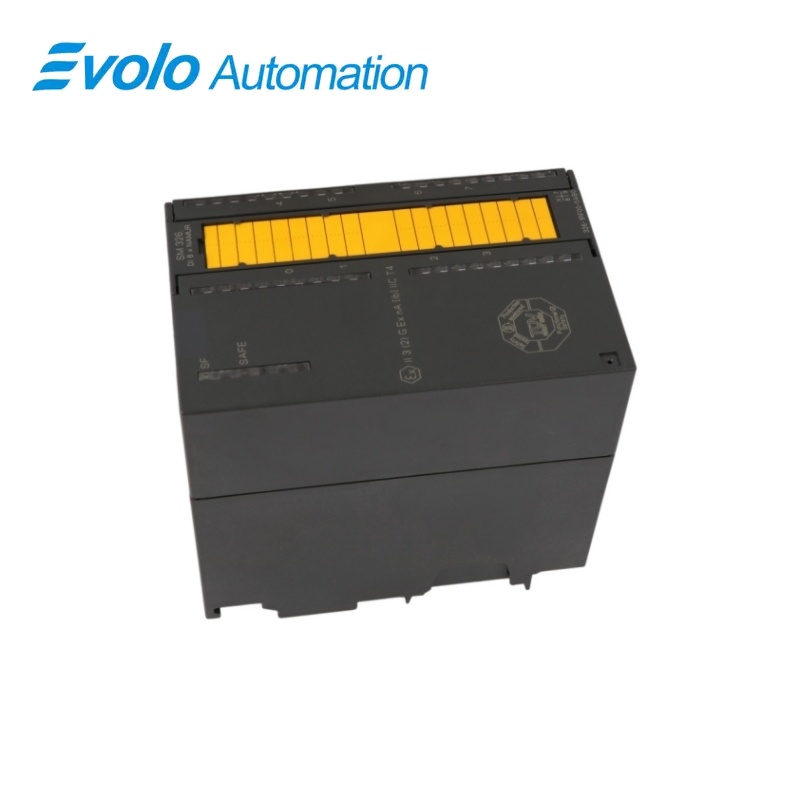

6ES7326-1RF00-0AB0 एसएम 326 विफलता-सुरक्षित नामूर डिजिटल इनपुट मॉड्यूल
सिमैटिक एस7 एफ सिस्टम्स के लिए आठ-चैनल नामूर विफलता-सुरक्षित डिजिटल इनपुट मॉड्यूल।
एक नज़र में
| ब्रांड | Siemens |
|---|---|
| मॉडल | 6ES7326-1RF00-0AB0 |
| उत्पाद प्रकार | विफलता-सुरक्षित नामूर डिजिटल इनपुट मॉड्यूल |
| मुख्य कार्य | सुरक्षा-संबंधित नामूर इनपुट सिग्नलों को प्राप्त करता है |
| संगत श्रृंखला | सिमैटिक एस7 एफ सिस्टम्स |
इनपुट व्यवस्था
आठ एक-चैनल या चार दो-चैनल नामुर इनपुट्स।
सुरक्षा क्षमता
एक-चैनल उपयोग के साथ एसआईएल 2 या दो-चैनल उपयोग के साथ एसआईएल 3।
फील्ड वायरिंग
40-ध्रुवीय फ्रंट कनेक्टर के साथ शील्डेड केबल की अधिकतम लंबाई 200 मीटर तक।
उत्पाद अवलोकन
6ES7326-1RF00-0AB0 एसएम 326 एक विफलता-सुरक्षित नामुर डिजिटल इनपुट मॉड्यूल है, जिसमें सिमैटिक एस7 एफ सिस्टम्स के लिए आठ 24 वी डीसी इनपुट्स हैं। यह नामुर सेंसर सिग्नल्स को स्वीकार करता है और सुरक्षा-संबंधित इनपुट सर्किट्स के लिए नैदानिक सिग्नलिंग प्रदान करता है।
मॉड्यूल को आठ एक-चैनल इनपुट्स या चार दो-चैनल इनपुट्स के रूप में कॉन्फ़िगर किया जा सकता है; प्राप्त करने योग्य सुरक्षा श्रेणी सर्किट आर्किटेक्चर पर निर्भर करती है।
मुख्य कार्य
नामुर सिग्नल अधिग्रहण
आठ डिजिटल इनपुट्स को आठ एक-चैनल या चार दो-चैनल सिग्नल पथों के रूप में व्यवस्थित किया जा सकता है।
सुरक्षा-संबंधित प्रोसेसिंग
दो-चैनल संचालन आईईसी 61508 के तहत एसआईएल 3 और आईएसओ 13849-1 के तहत प्रदर्शन स्तर ई का समर्थन करता है।
परिपथ निदान
मॉड्यूल एक निदान अलार्म, विफलता-सुरक्षित संचालन संकेत और एक लाल एसएफ समूह-त्रुटि एलईडी प्रदान करता है।
आधिकारिक विशिष्टताएँ
| रेटेड सप्लाई वोल्टेज | 24 वी डीसी |
|---|---|
| अधिकतम लोड-वोल्टेज धारा | बिना लोड के १६० मिलीएम्पियर |
| अधिकतम बैकप्लेन धारा | ५ वी डीसी पर ९० मिलीएम्पियर |
| एन्कोडर आपूर्ति आउटपुट | ८.२ वी डीसी पर ८ आउटपुट |
| प्रारूपिक शक्ति हानि | 4.5 W |
| डिजिटल इनपुट चैनल | ८ एक-चैनल या ४ दो-चैनल |
| सिग्नल ० इनपुट धारा | ०.३५–१.२ मिलीएम्पियर |
| सिग्नल 1 इनपुट धारा | २.१–७ मिलीएम्पियर |
| नामुर संक्रमण विलंब | दोनों संकेत दिशाओं के लिए १.२–३ मिलीसेकंड |
| अधिकतम शील्डेड केबल लंबाई | 200 मीटर |
| अनुच्छेदित केबल की अधिकतम लंबाई | 100 m |
| अधिकतम गैस-समूह IIC नो-लोड वोल्टेज | 10 वोल्ट |
| अधिकतम गैस-समूह IIC शॉर्ट-सर्किट धारा | १३.९ मिलीएम्पियर |
| अधिकतम गैस-समूह IIC आउटपुट शक्ति | ३३.१ मिलीवाट |
| अधिकतम अनुमेय बाह्य धारिता | ३ माइक्रोफैराड |
| अधिकतम अनुमेय बाह्य प्रेरकत्व | 80 मिलीएच |
| विद्युत रोधन परीक्षण वोल्टेज | 500 V DC |
| अधिकतम कार्यकारी तापमान | 60 °C |
| आवश्यक फ्रंट कनेक्टर | 40-पिन |
| आयाम | 80 × 125 × 120 मिमी |
अक्सर पूछे जाने वाले प्रश्न
क्या मैं नामुर सेंसर को सीधे 6ES7326-1RF00-0AB0 से जोड़ सकता हूँ?
हाँ, आठ इनपुट सर्किट नामुर सिग्नल के लिए डिज़ाइन किए गए हैं।
6ES7326-1RF00-0AB0 कितने दो-चैनल सुरक्षा सिग्नल को प्रोसेस कर सकता है?
मॉड्यूल चार दो-चैनल इनपुट सर्किट का समर्थन करता है।
दो-चैनल वायरिंग के साथ 6ES7326-1RF00-0AB0 किस सुरक्षा स्तर तक पहुँच सकता है?
दो-चैनल संचालन IEC 61508 के अंतर्गत SIL 3 तक पहुँच सकता है।
6ES7326-1RF00-0AB0 के लिए शील्डेड सेंसर केबल की अधिकतम लंबाई कितनी हो सकती है?
एक शील्डेड इनपुट केबल की लंबाई 200 मीटर तक हो सकती है।
6ES7326-1RF00-0AB0 के लिए मुझे कौन सा फ्रंट कनेक्टर चाहिए?
मॉड्यूल के लिए एक 40-पिन फ्रंट कनेक्टर का उपयोग करें।
मैं 6ES7326-1RF00-0AB0 पर एक त्रुटि की पहचान कैसे कर सकता हूँ?
मॉड्यूल एक नैदानिक अलार्म और एक लाल SF समूह-त्रुटि LED प्रदान करता है।
क्या मैं 6ES7326-1RF00-0AB0 को एक अनशील्डेड सेंसर केबल के साथ चला सकता हूँ?
हाँ, एक अनशील्डेड इनपुट केबल की लंबाई 100 मीटर तक हो सकती है।
