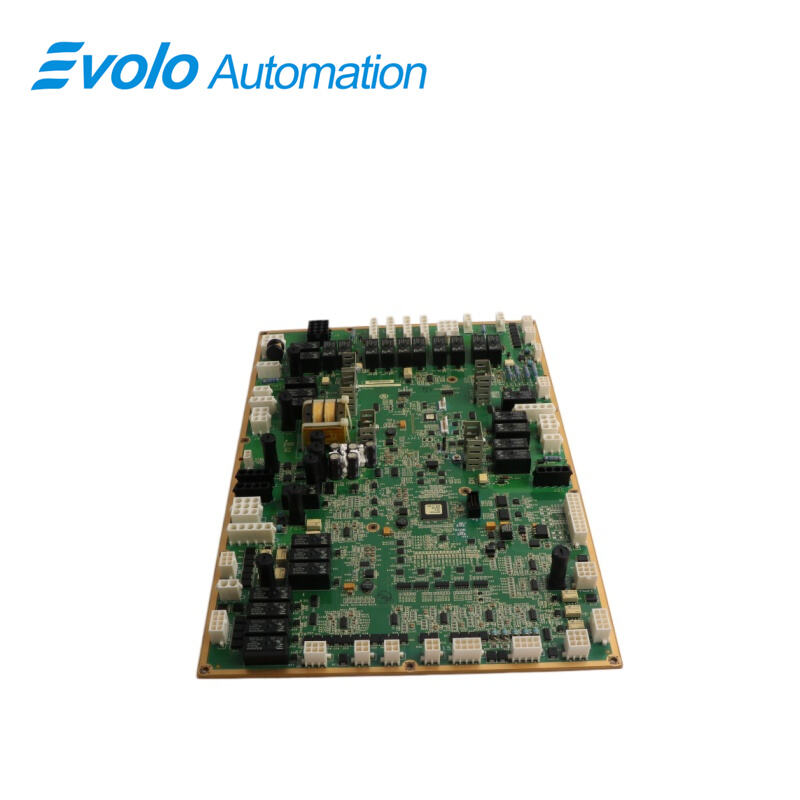

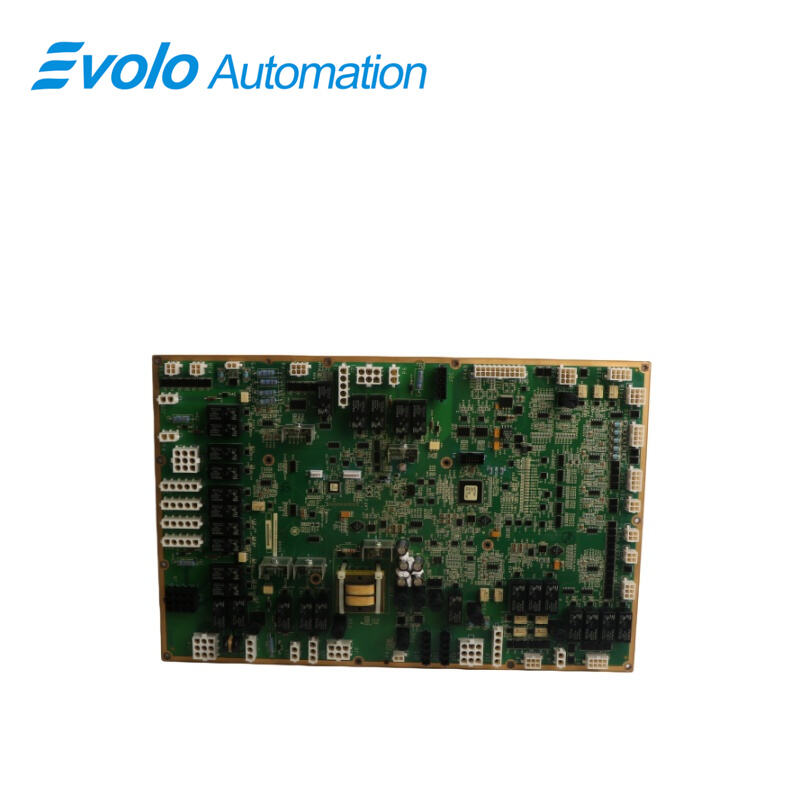

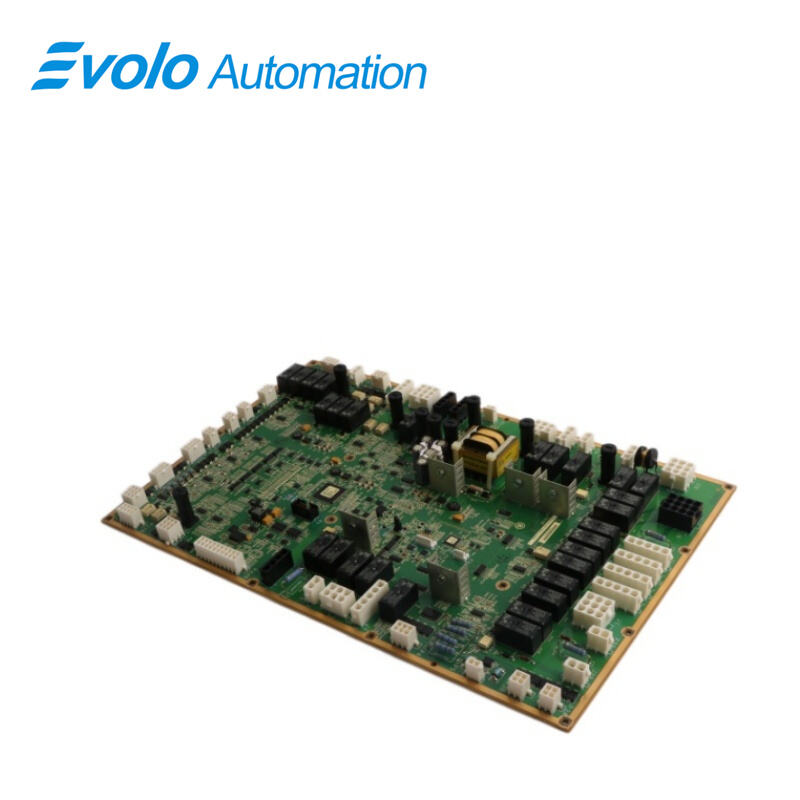

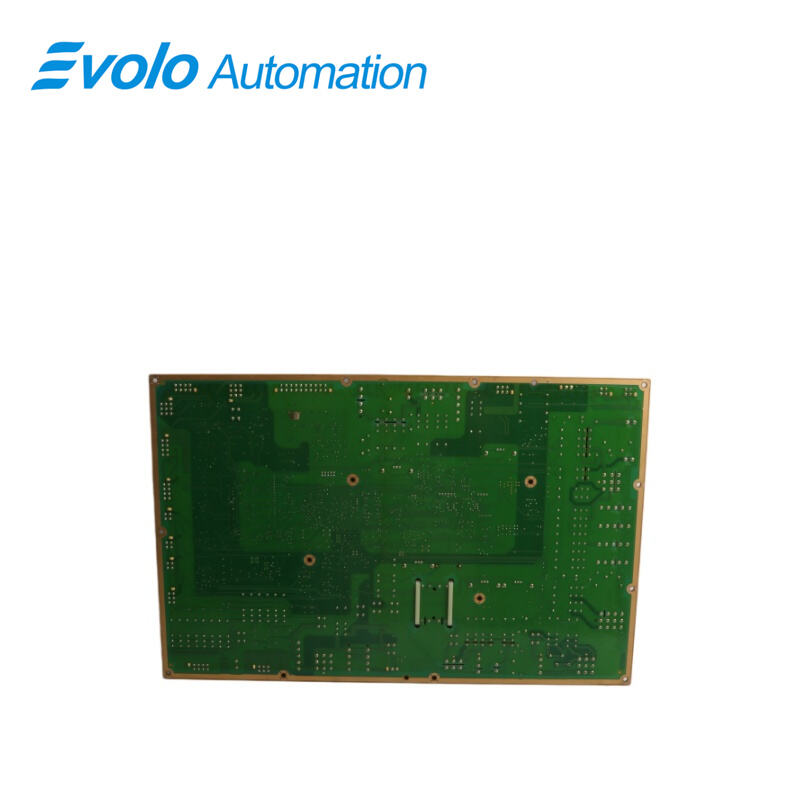

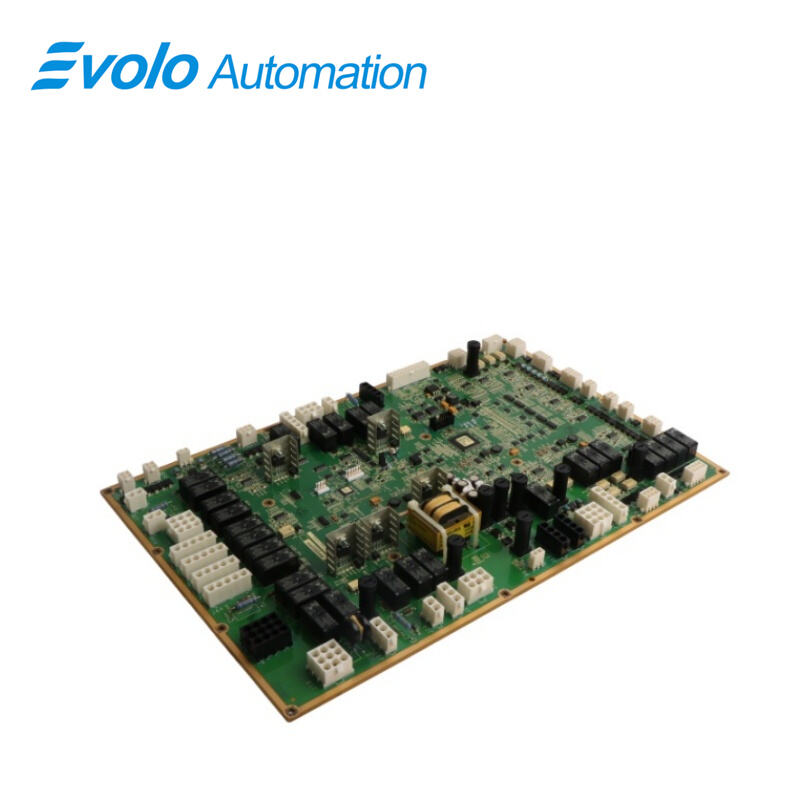

IS200WETBH1ABA एनालॉग आउटपुट मॉड्यूल

अवलोकन

मूल स्थान:	अमेरिका
ब्रांड का नाम:	जीई
मॉडल नंबर:	IS200WETBH1ABA
पैकिंग विवरण:	मूल नया कारखाना सील
डिलीवरी समय:	5-7 दिन
भुगतान शर्तें:	T/T
सप्लाई क्षमता:	स्टॉक में

विशिष्टताएँ

विवरण

IS200WETBH1ABA औद्योगिक स्वचालन और प्रक्रिया नियंत्रण प्रणालियों के लिए एक डिजिटल मॉड्यूल है, जो विश्वसनीय और सटीक डिजिटल सिग्नल नियंत्रण प्रदान करता है। मार्क VI प्रणाली के भाग के रूप में, इसे टरबाइन की संचालन दक्षता में सुधार के लिए डिज़ाइन किया गया है। यह डिज़ाइन यह सुनिश्चित करती है कि नियंत्रण तर्क विफल होने पर भी विफलता-सुरक्षित संचालन संभव हो। क्षेत्र में दर्ज किए गए अभिलेखों से पता चलता है कि ये इकाइयाँ आमतौर पर संपर्क घिसावट के मुद्दे के उठने से पहले 100,000 से अधिक यांत्रिक संचालनों को संभालती हैं।

अनुप्रयोग

औद्योगिक स्वचालन: विभिन्न औद्योगिक वातावरणों में नियंत्रण और निगरानी कार्यों के लिए उपयोग किया जाता है।

प्रक्रिया नियंत्रण प्रणालियाँ: प्रक्रिया नियंत्रण प्रणालियों में सिग्नल संचरण, प्रसंस्करण और नियंत्रण के लिए उपयोग किया जाता है।

पवन ऊर्जा अनुप्रयोग: कई मार्क VIe नियंत्रण प्रणालियों का उपयोग पवन टरबाइनों की स्थापना और प्रबंधन के लिए किया गया है।

विशेषताएँ

उच्च परिशुद्धता: उच्च-परिशुद्धता वाली सिग्नल प्रसंस्करण क्षमताएँ प्रदान करता है

उच्च स्थायित्व: कठोर वातावरण के लिए उपयुक्त, आर्द्रता और नमी के प्रभाव को सहन करने में सक्षम

उच्च विश्वसनीयता: एक स्थिर और कुशल बिजली आपूर्ति सुनिश्चित करने के लिए उच्च-गुणवत्ता वाले इलेक्ट्रॉनिक घटकों और उन्नत सर्किट डिज़ाइन का उपयोग करता है

स्थापना और कॉन्फ़िगरेशन गाइड

तैयारी (10 मिनट)

रिले संपर्कों को फीड करने वाले सभी बिजली स्रोतों पर लॉकआउट/टैगआउट (LOTO) कार्यवाही को लागू करें।

सुनिश्चित करें कि IS200WETBH1ABA का संशोधन सिस्टम इंजीनियरिंग विनिर्देश के अनुरूप है।

उपकरण तैयार करें: #2 फिलिप्स स्क्रूड्राइवर, वायर स्ट्रिपर्स, मल्टीमीटर, ESD स्ट्रैप।

निकालना (5–10 मिनट)

टर्मिनल ब्लॉक्स के तीनों स्तरों से सभी क्षेत्र वायरिंग को डिस्कनेक्ट करें। प्रत्येक तार को लेबल करें।

बोर्ड को रैक से सुरक्षित करने वाले दो माउंटिंग स्क्रू को हटाएँ।

मॉड्यूल को बैकप्लेन से सीधे बाहर खींचें।

वास्तविक दुनिया का विवरण: ग्रीन संक्षारण के लिए बैकप्लेन पिन्स की जाँच करें; यदि कैबिनेट को आर्द्रता के संपर्क में रखा गया था, तो संपर्क स्प्रे के साथ सफाई करें।

स्थापना (10 मिनट)

IS200WETBH1ABA गाइड्स को रैक स्लॉट्स के साथ संरेखित करें।

बैकप्लेन कनेक्टर पूरी तरह से फिट हो जाने तक दृढ़ता से धकेलें। आपको एक स्पष्ट क्लिक की अनुभूति होनी चाहिए।

माउंटिंग स्क्रू को पुनः स्थापित करें। टॉर्क 1.5 Nm पर सेट करें।

फील्ड वायरिंग को पुनः कनेक्ट करें। आर्क ट्रैकिंग को रोकने के लिए कसाव सुनिश्चित करें।

पावर-ऑन एवं परीक्षण (10 मिनट)

रैक को नियंत्रण विद्युत (24V DC) पुनः प्रदान करें।

संबंधित प्रोसेसर कार्ड पर 'पावर' LED के हरे रंग की पुष्टि करें।

HMI या टूलबॉक्स सॉफ़्टवेयर के माध्यम से व्यक्तिगत रिले आउटपुट्स को फोर्स करें।

रिले संपर्कों के बीच निरंतरता को मापकर उनके बंद/खुलने की पुष्टि करें। श्रव्य 'क्लिक' की आवाज़ सुनें।

अक्सर पूछे जाने वाले प्रश्न

प्रश्न: क्या मैं इसे IS200WETBH1ABA के साथ बदल सकता हूँ?

उत्तर: आमतौर पर हाँ, लेकिन योजनाबद्ध आरेख की पुष्टि अवश्य करें। IS200WETBH1ABA के 'B' संशोधन में अक्सर शोर प्रतिरोध के लिए छोटे-मोटे घटक अद्यतन शामिल होते हैं। सबसे पहले GE हार्डवेयर संगतता मैट्रिक्स की जाँच करें।

प्रश्न: IS200WETBH1ABA पर 'वेट रिले' का क्या अर्थ है?

उत्तर: IS200WETBH1ABA पर, 'वेट रिले' का अर्थ है कि रिले संपर्क आपके द्वारा आपूर्ति की गई बाहरी शक्ति स्रोत को स्विच करते हैं, जो बोर्ड द्वारा स्वयं उत्पन्न शक्ति नहीं है। यह डिज़ाइन नियंत्रण तर्क को उच्च-शक्ति भारों से अलग करती है।

प्रश्न: मैंने सुना है कि IS200WETBH1ABA पर ये रिले अक्सर विफल हो जाते हैं। क्या यह सच है?

उत्तर: यदि उन्हें सही आकार में चुना गया हो, तो नहीं। IS200WETBH1ABA पर अधिकांश विफलताएँ प्रेरक भारों (जैसे सोलनॉइड) को स्विच करते समय फ्लाईबैक डायोड के बिना या 5A धारा रेटिंग को पार करने के कारण होती हैं।

प्रश्न: मैं टरबाइन शुरू किए बिना IS200WETBH1ABA पर संपर्कों का परीक्षण कैसे करूँ?

उत्तर: IS200WETBH1ABA पर आउटपुट बिट्स को मैनुअल रूप से टॉगल करने के लिए Mark VIe टूलबॉक्स सॉफ़्टवेयर में “फोर्स” फ़ंक्शन का उपयोग करें। फिर टर्मिनल ब्लॉक पर अविच्छिन्नता (कन्टिन्यूइटी) का मापन करें।

प्रश्न: क्या IS200WETBH1ABA नए रूप में उपलब्ध है या केवल पुनर्स्थापित (रिफ़र्बिश्ड) रूप में?

उत्तर: GE ने IS200WETBH1ABA सहित कई Mark VIe बोर्ड्स का उत्पादन बंद कर दिया है। अधिकांश उपलब्ध स्टॉक “नए अतिरिक्त” (न्यू सरप्लस) या “परीक्षित पुनर्स्थापित” (रिफ़र्बिश्ड टेस्टेड) के रूप में है। प्रत्येक इकाई पर कॉइल प्रतिरोध की जाँच की जाती है।

प्रश्न: यदि मेरा वायरिंग आरेख IS200WETBH1ABA के टर्मिनल लेआउट से मेल नहीं खाता है, तो क्या होगा?

उत्तर: IS200WETBH1ABA पर टर्मिनल असाइनमेंट हार्डवेयर रिवीज़न द्वारा निश्चित किए जाते हैं। यदि आपका आरेख भिन्न है, तो यह किसी अन्य रिवीज़न या कस्टम इंजीनियरिंग परिवर्तन ऑर्डर (ECO) को दर्शा सकता है। कृपया अपने साइट इंजीनियर के साथ सत्यापन करें।
