अवलोकन
मूल स्थान: |
अमेरिका |
ब्रांड का नाम: |
जीई |
मॉडल नंबर: |
IS200EGEDMH1AFG |
पैकिंग विवरण: |
मूल नया कारखाना सील |
डिलीवरी समय: |
5-7 दिन |
भुगतान शर्तें: |
T/T |
सप्लाई क्षमता: |
स्टॉक में |
त्वरित विवरण
|
PART NUMBER: |
IS200EGEDMH1AFG |
|
निर्माता: |
जनरल इलेक्ट्रिक |
|
श्रृंखला: |
EX2100 |
|
उत्पाद प्रकार: |
एक्साइटर ग्राउंड डिटेक्टर मॉड्यूल |
|
संचालन तापमान: |
-30 से 65 °C |
|
मूल देश: |
अमेरिका |
|
कॉन्फिगरेशन: |
कंट्रोलर (C), मास्टर 1 (M1), मास्टर 2 (M2) रिडंडेंट EGDM सेटअप |
|
सेटअप नियंत्रण: |
P2 कनेक्टर पर प्रोग्राम पिन प्रत्येक EGDM को कॉन्फ़िगर करते हैं |
|
संचार: |
DSPX कंट्रोलर रैक में EISB के माध्यम से EGDM C के साथ संवाद करता है |
|
ड्राइवर चयन: |
नियंत्रक एटेनुएटर मॉड्यूल में सेंसिंग प्रतिरोधक को सिग्नल प्रदान करने के लिए M1 या M2 का चयन करता है |
|
रिले नियंत्रण: |
नियंत्रक ऑप्टिकल फाइबर लिंक के माध्यम से एटेनुएटर मॉड्यूल में रिले को बिजली प्रदान करता है या अक्षम करता है |
|
मास्टर पहचान: |
M1 और M2 दोनों को एक साथ डिफरेंशियल सिग्नल भेजा जाता है |
|
परीक्षण आदेश स्रोत: |
प्रत्येक मॉड्यूल पर डिफरेंशियल सिग्नल द्वारा चयनित |
|
सिग्नल जनरेटर: |
सक्रिय मास्टर (M1, M2, या C) पर सक्रिय किया जाता है |
|
दोलित्र संकेत: |
ऑप्टिकल फाइबर लिंक के माध्यम से EISB के माध्यम से DSPX से प्राप्त |
|
आउटपुट सिग्नल: |
±50 V वर्ग तरंग संकेत में परिवर्तित |
|
सेंस रेजिस्टर इनपुट: |
वर्ग तरंग को EXAM मॉड्यूल तक केबल के माध्यम से सेंस रेजिस्टर पर आरोपित किया जाता है |
|
अवमंदन अनुपात: |
eXAM सेंस रेजिस्टर से 10:1 अंतरात्मक अवमंदन |
|
सिग्नल कंडीशनिंग: |
उच्च सामान्य-मोड अस्वीकृति वाला एकता-लाभ अंतरात्मक एम्पलीफायर |
|
ए/डी कनवर्शन: |
वोल्टेज नियंत्रित दोलित्र (VCO) कनवर्टर |
|
डेटा प्रसारण: |
VCO द्वारा संचालित ऑप्टिकल फाइबर ट्रांसमीटर |
|
पावर आइसोलेशन: |
सुरक्षा के लिए अलगाव आपूर्ति द्वारा संचालित सिग्नल कंडीशनर |
|
ग्राउंड डिटेक्शन: |
मापन के लिए कम किए गए सेंस रेजिस्टर के ब्रिज वाले पक्ष को सिग्नल कंडीशनर ग्राउंड करता है |
|
पावर एम्पलीफायर नियंत्रण: |
आउटपुट स्तर ग्राउंड किए गए मापन सिग्नल से निर्धारित किया जाता है |
विवरण

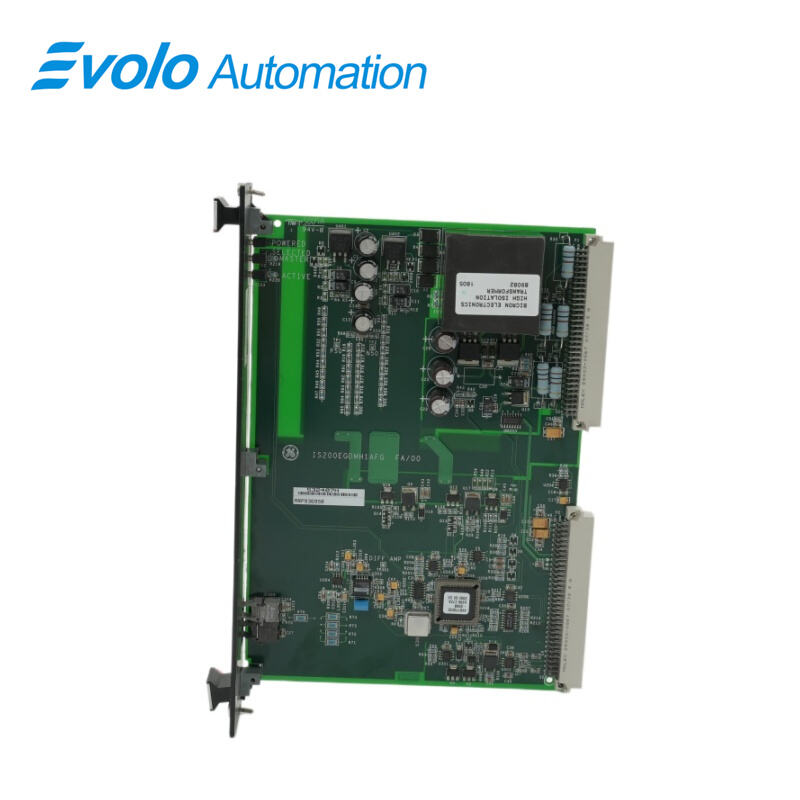

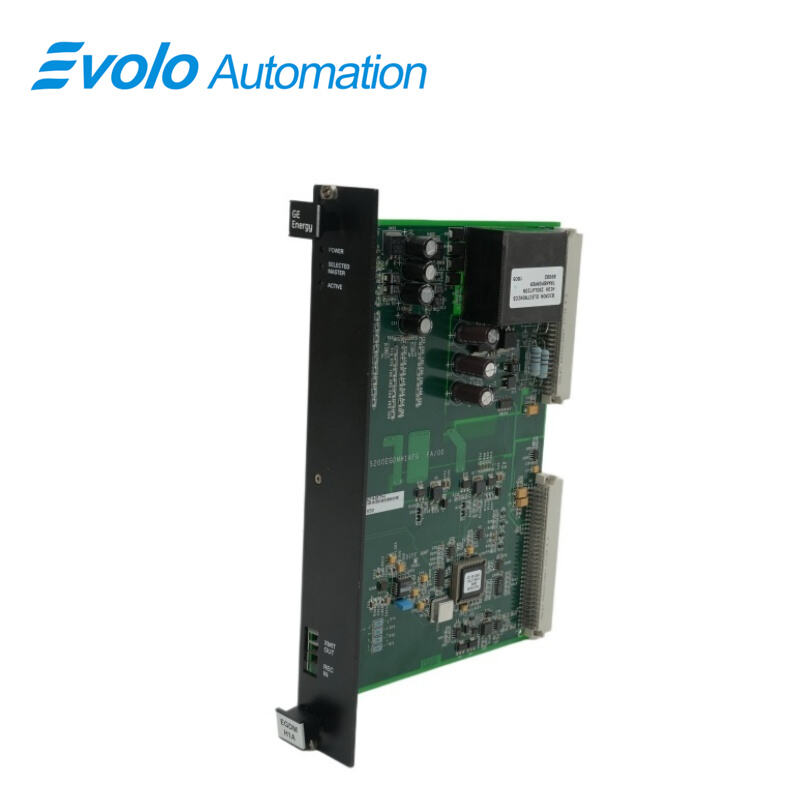

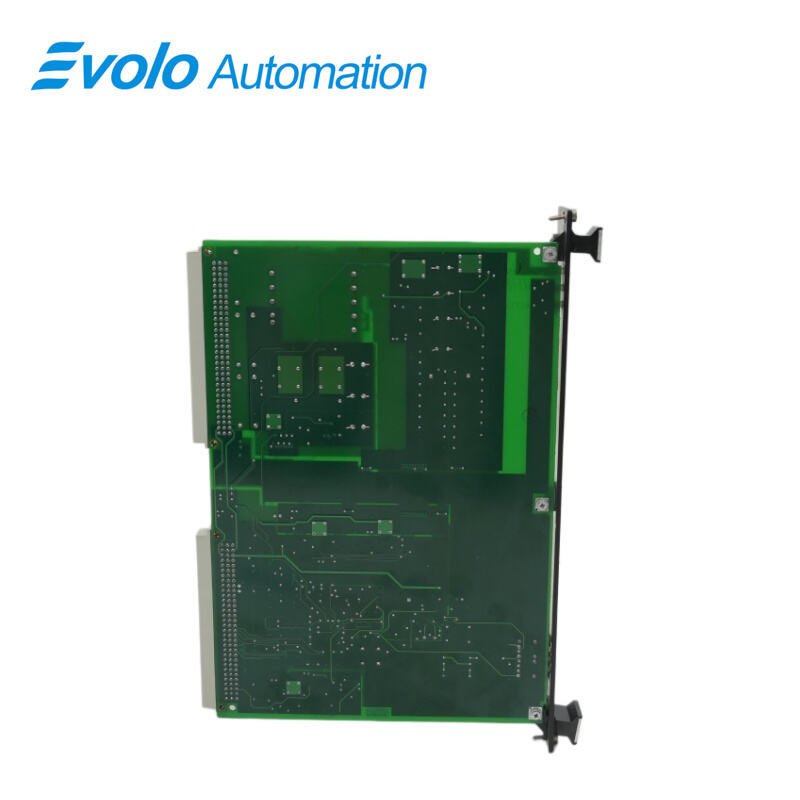

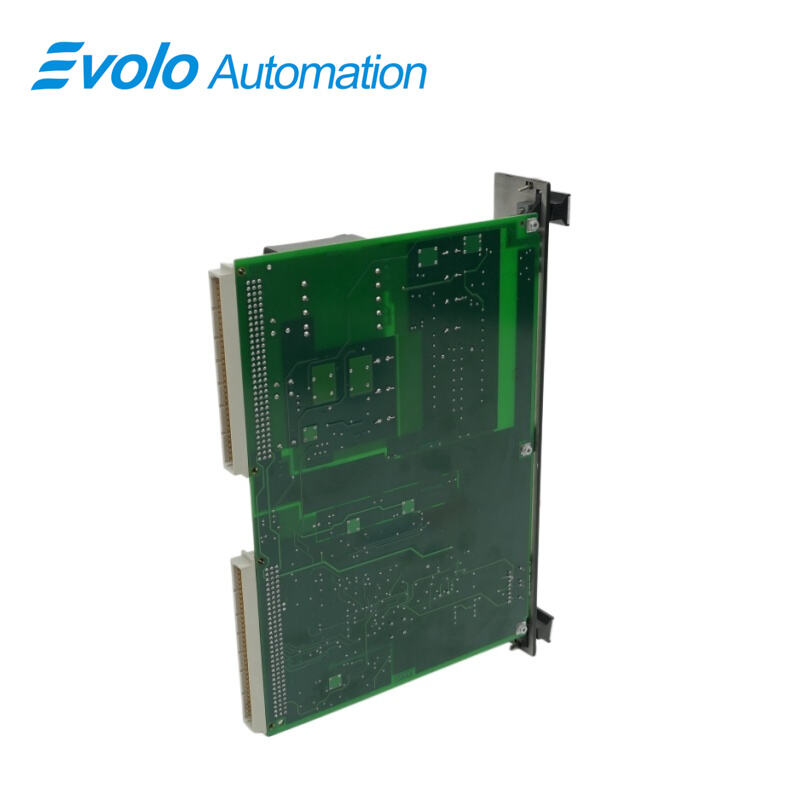

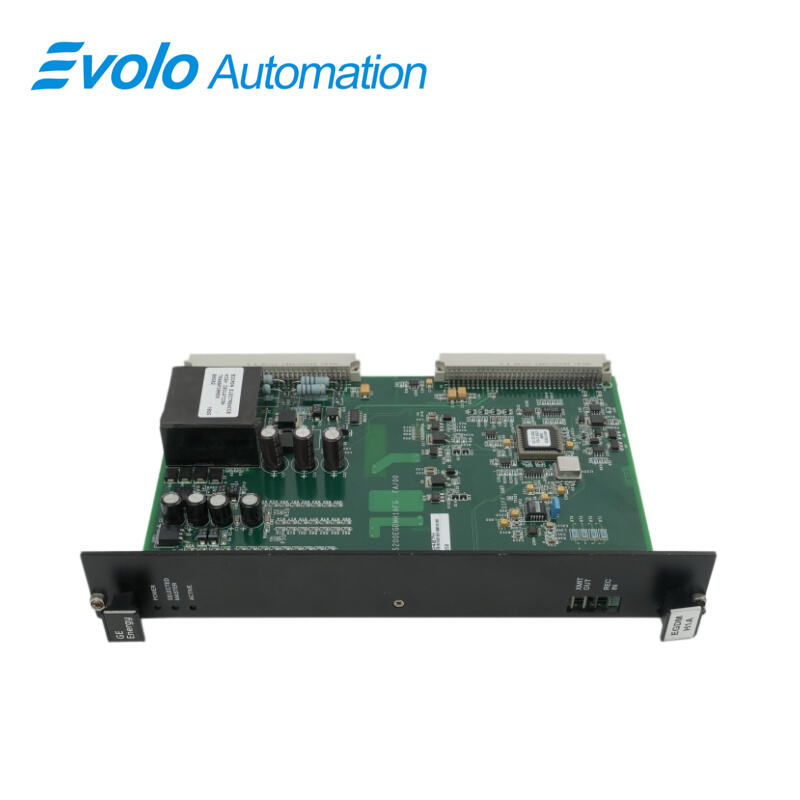

IS200EGEDMH1AFG एक एक्साइटर ग्राउंड डिटेक्टर मॉड्यूल है जिसे जनरल इलेक्ट्रिक द्वारा EX2100 श्रृंखला के हिस्से के रूप में एक्साइटेशन नियंत्रण प्रणालियों में उपयोग के लिए निर्मित और डिज़ाइन किया गया है। यह एक्साइटर पावर बैकप्लेन रैक में एक डबल स्लॉट, डबल ऊँचाई (6U) फॉर्म फैक्टर बोर्ड (EPBP) के रूप में माउंट किया जाता है। फील्ड ग्राउंड डिटेक्टर जनरेटर के फील्ड सर्किट के किसी भी बिंदु और ग्राउंड के बीच फील्ड में प्रतिरोध को मापता है, चाहे वह एसी या डीसी ओर हो। एक अतिरेकी (रिडंडेंट) प्रणाली में तीन EGDM होंगे, लेकिन एक सिंप्लेक्स प्रणाली में एक होगा। चित्र 1 में EGDM(गण) की स्थिति दिखाई गई है। EGDM(गण) के साथ संवाद करने के लिए, EXAM, जो अटीन्यूएटर मॉड्यूल है, ग्राउंड सेंसिंग प्रतिरोधक के सिरों पर वोल्टेज को मापता है। उच्च वोल्टेज मॉड्यूल, जो सहायक पैनल में स्थित है, में EXAM मॉड्यूल को माउंट किया गया है।
अनुप्रयोग
300MW से 1000MW से अधिक तक की क्षमता वाली बड़ी सिंक्रोनस जनरेटर सेट।
जीई फ्रेम 6/7/9 श्रृंखला के गैस टरबाइन विद्युत संयंत्र।
तेल शोधकर्ता, एल्यूमीनियम संयंत्र या बड़ी खदानों में स्व-स्वामित्व वाले विद्युत संयंत्र।
EGDM और अटीन्यूएटर मॉड्यूल माउंटिंग
ईजीडीएम (EGDM) बोर्ड्स के तीनों घटकों को नियंत्रक (सी), मास्टर 1 (एम1) और मास्टर 2 (एम2) के रूप में एक आवृत्ति-रहित नियंत्रण (एम2) में स्थापित किया गया है। पी2 कनेक्टर पर स्थित एक कार्यक्रम पिन समूह प्रत्येक ईजीडीएम की स्थापना को नियंत्रित करता है। डीएसपीएक्स (DSPX) नियंत्रक रैक में स्थित ईआईएसबी (EISB) के माध्यम से ईजीडीएम सी को डेटा भेजता है, जिसमें यह बताया गया है कि कौन-सा मास्टर अटेनुएटर मॉड्यूल में सेंसिंग प्रतिरोधक को ड्राइविंग सिग्नल प्रदान कर रहा है। जब सी यह डेटा ऑप्टिकल फाइबर लिंक के माध्यम से प्राप्त करता है, तो यह निर्णय लेता है कि एम2 चुना गया ड्राइवर है या एम1 चुना गया मास्टर है, और इसके आधार पर वह अटेनुएटर मॉड्यूल में रिले को या तो शक्ति प्रदान करता है या सक्षम करता है। चुने गए मास्टर की पहचान करने वाला एक अंतर सिग्नल एक साथ एम1 और एम2 को भेजा जाता है।
यह सिग्नल प्रत्येक मॉड्यूल पर परीक्षण कमांड स्रोत का चयन करता है और सक्रिय मास्टर (M1, M2 और C) पर सिग्नल जनरेटर को सक्रिय करता है। अब सक्रिय मास्टर, ऑप्टिकल फाइबर लिंक के माध्यम से EISB के द्वारा DSPX से एक ऑसिलेटर सिग्नल प्राप्त करता है, जिसे वह धनात्मक या ऋणात्मक 50-वोल्ट सिग्नल में परिवर्तित करता है। यह वर्ग तरंग वोल्टेज केबल के माध्यम से EXAM मॉड्यूल तक संचारित करने के बाद सेंस रेजिस्टर के एक सिरे पर आरोपित किया जाता है।
ग्राउंड डिटेक्टर कार्यात्मक ब्लॉक
EXAM मॉड्यूल में सेंस रेजिस्टर एक कम किए गए (10:1) डिफरेंशियल सिग्नल को सिग्नल कंडीशनर को भेजता है। उच्च कॉमन-मोड रिजेक्शन अनुपात वाला एक सरल यूनिटी गेन डिफरेंशियल एम्पलीफायर सिग्नल कंडीशनर के रूप में कार्य करता है, जिसके बाद एक ए-टू-डी कन्वर्टर (वोल्टेज नियंत्रित ऑसिलेटर VCO) लगा होता है। VCO द्वारा फाइबर ऑप्टिक ट्रांसमीटर को फीड किया जाता है। सेंस रेजिस्टर पर उच्च कॉमन-मोड वोल्टेज के कारण, कर्मचारी और उपकरण सुरक्षा की रक्षा के लिए सिग्नल कंडीशनर सर्किट्री को एक अलग (इसोलेटेड) पावर स्रोत से ऊर्जा प्रदान की जाती है। जब नियंत्रण खंड द्वारा निर्देशित किया जाता है, तो सिग्नल कंडीशनर कम किए गए सेंस रेजिस्टर के ब्रिज वाले ओर को ग्राउंड कर देता है और इस जानकारी का उपयोग पावर एम्पलीफायर के आउटपुट स्तर का निर्धारण करने के लिए करता है।
अक्सर पूछे जाने वाले प्रश्न
IS200EGEDMH1AFG के अनुप्रयोग क्या हैं?
प्रक्रिया सिग्नल माप, डेटा लॉगिंग, मोटर गति निगरानी, अलार्म स्तर संवेदन, ऊर्जा उपयोग निगरानी और स्थिति संवेदन
IS200EGEDMH1AFG एक्साइटर डीसी फीडबैक बोर्ड के लिए मूल्य और उपलब्धता की जाँच कैसे करें?
कृपया बिक्री के लिए जॉन यांग से +86-18150117685 पर संपर्क करें या एक कोट अनुरोध करें।
IS200EGEDMH1AFG को शिपमेंट के लिए कैसे पैक किया जाता है?
पार्ट्स को एंटी-स्टैटिक पैकेट्स में रखा जाता है और इलेक्ट्रिकल घटकों की सुरक्षा के लिए डिज़ाइन किए गए ईएसडी फोम के साथ कुशन वाले ईएसडी बॉक्स में सुरक्षित रूप से पैक किया जाता है।
