अवलोकन
मूल स्थान: |
अमेरिका |
ब्रांड का नाम: |
जीई |
मॉडल नंबर: |
DS200TCQCG1BJF |
पैकिंग विवरण: |
मूल नया कारखाना सील |
डिलीवरी समय: |
5-7 दिन |
भुगतान शर्तें: |
T/T |
सप्लाई क्षमता: |
स्टॉक में |
विशिष्टताएँ
|
PART NUMBER: |
DS200TCQCG1BJF |
|
निर्माता: |
जनरल इलेक्ट्रिक |
|
श्रृंखला: |
MKV |
|
कार्यः |
RST ओवरफ्लो बोर्ड |
|
आयाम: |
28 x 21.3 x 3.5 सेमी |
|
भार: |
0.44 किग्रा |
|
जम्पर: |
24 |
|
कनेक्टर्स: |
3 x 40-पिन |
विवरण

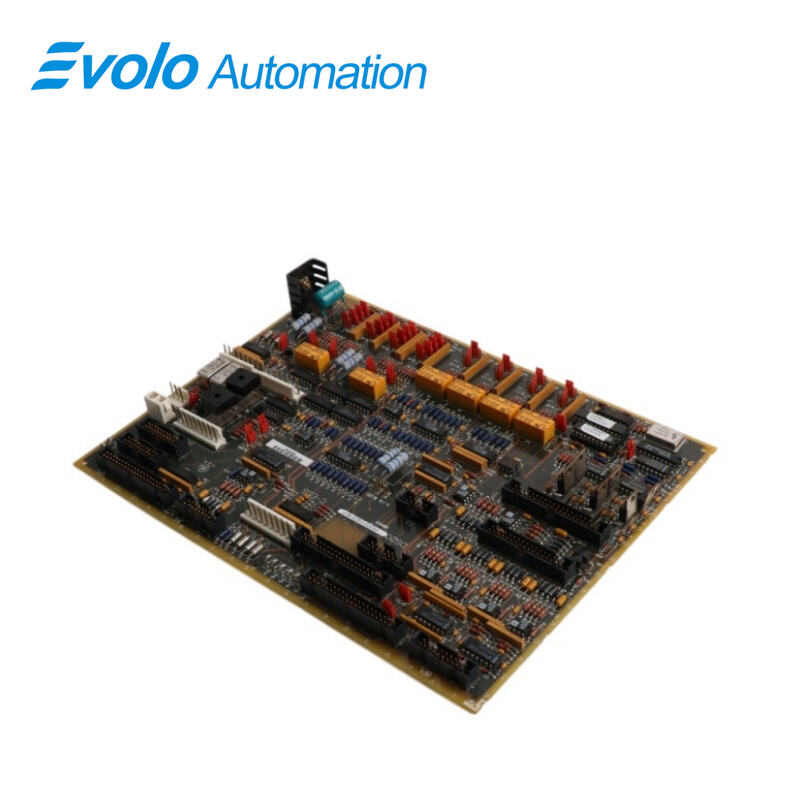

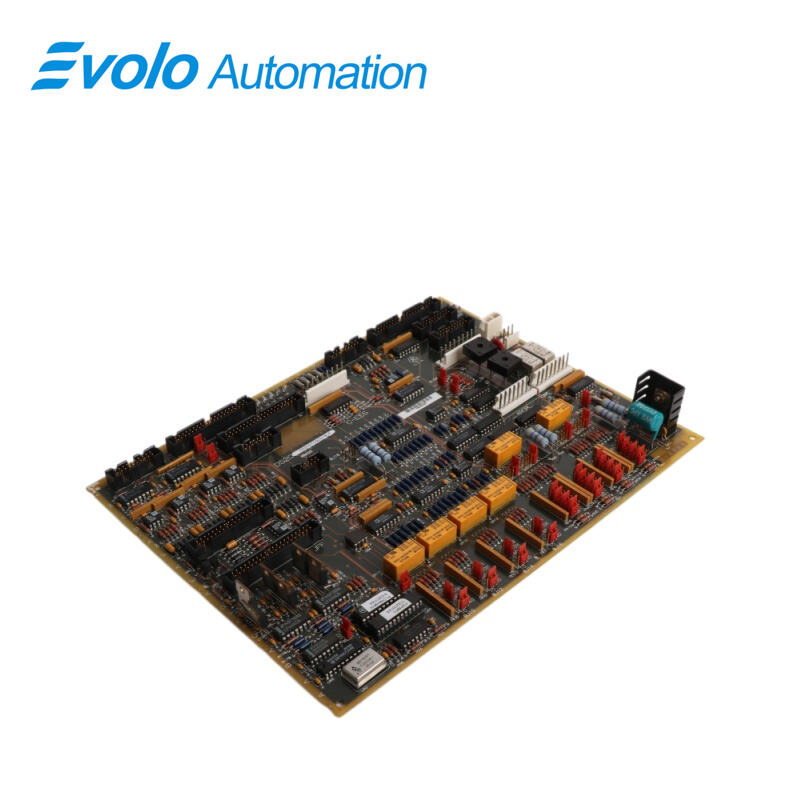

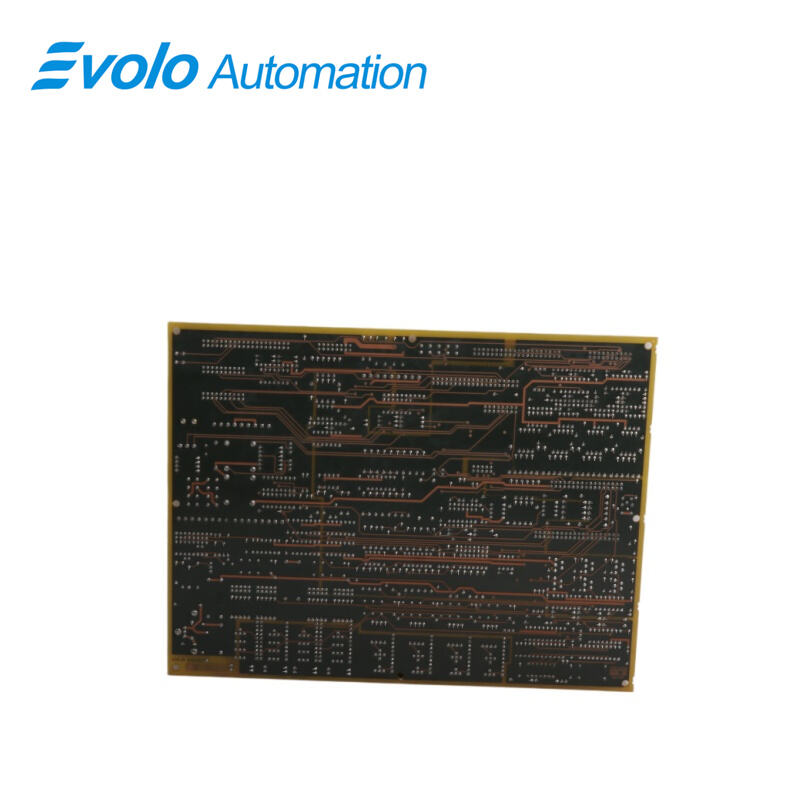

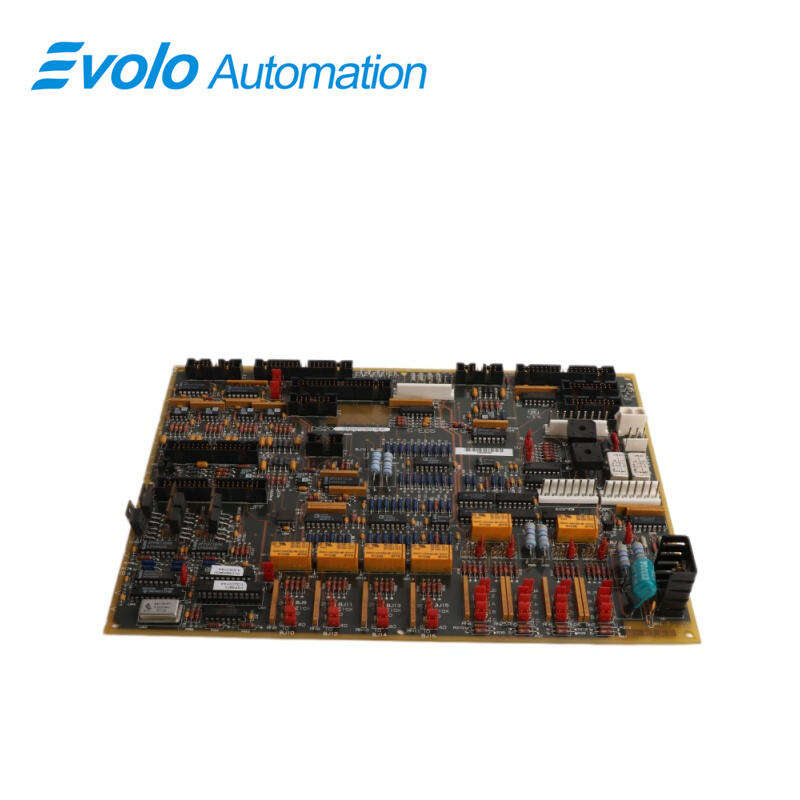

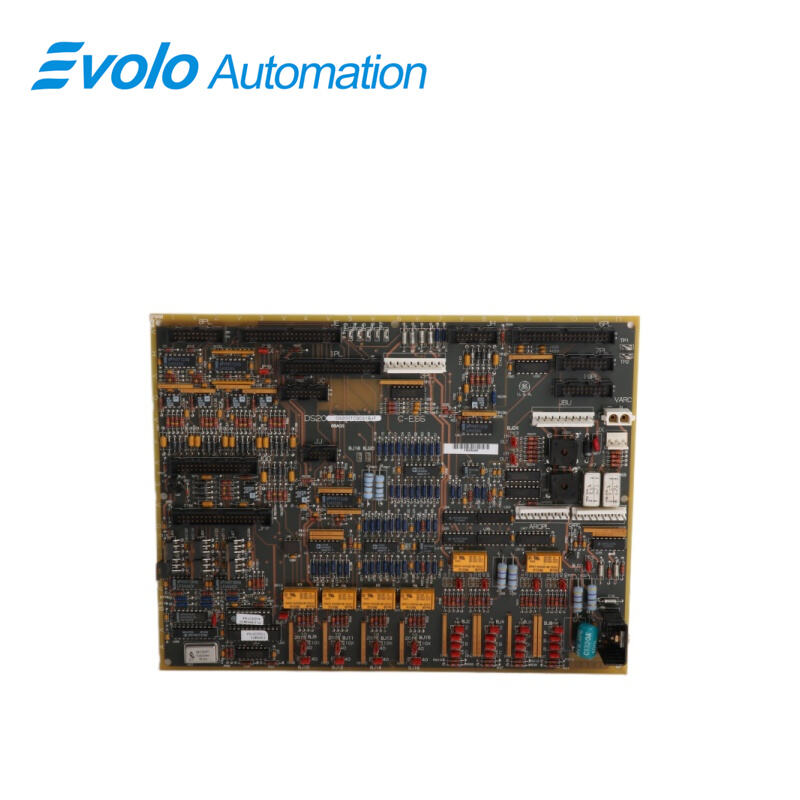

DS200TCQCG1BJF एक RST ओवरफ्लो बोर्ड है और GE स्पीडट्रॉनिक मार्क V गैस टरबाइन नियंत्रण प्रणालियों का हिस्सा है। DS200TCQCG1BJF RST ओवरफ्लो बोर्ड में 24 जंपर और तीन 40-पिन कनेक्शन हैं। बोर्ड पर तीन 34-पिन कनेक्टर और एक 16-पिन कनेक्टर हैं। 16-पिन कनेक्टर को आईडी JC दी गई है। 40-पिन कनेक्टर्स को JFF, JE और 6PL आईडी आवंटित की गई हैं। GE RST ओवरफ्लो बोर्ड DS200TCQCG1BJF पर कई रिले बोर्ड पर सर्किट्स को चालू और बंद करते हैं। ये रिले लीड्स के माध्यम से बोर्ड से जुड़े होते हैं और इनका कोई रखरोट नहीं करना होता है।
JFF, 1PL और JA 34-पिन कनेक्टर्स की पहचान संख्याएँ (आईडी) हैं। रिबन केबल्स GE RST ओवरफ्लो बोर्ड DS200TCQCG1BJF को 40-पिन और 34-पिन कनेक्टर्स के माध्यम से ड्राइव में अन्य बोर्ड्स और घटकों से जोड़ती हैं।
अनुप्रयोग
ऊर्जा शक्ति उद्योग (बड़े विद्युत संयंत्र):
गैस टर्बाइन नियंत्रण: GE की फ्रेम 6, 7 और 9 श्रृंखला की गैस टर्बाइन्स में व्यापक रूप से उपयोग किया जाता है।
मुख्य कार्य: निकास गैस के तापमान (EOT), बेयरिंग कंपन और ईंधन नियामक वाल्वों का सटीक नियंत्रण (LVDT प्रतिक्रिया के माध्यम से) की निगरानी करना।
तेल एवं गैस (O&G): तरलीकृत प्राकृतिक गैस (LNG) तरलीकरण स्टेशनों और कच्चे तेल दाब वृद्धि स्टेशनों के शक्ति ड्राइव प्रणालियों में उपयोग किया जाता है।
बड़े रेसिप्रोकेटिंग या अपकेंद्रीय कंप्रेसरों के स्वचालित संचालन और सुरक्षा अंतरालॉक्स का प्रबंधन करना।
भारी विनिर्माण संयंत्र:
इस्पात कारखाने, एल्युमीनियम कारखाने, कागज कारखाने: इन कारखानों में लगातार उच्च शक्ति भार की आवश्यकता होने के कारण उनके स्वयं के जनरेटर सेट्स की उत्तेजना और गति नियंत्रण प्रणालियों में उपयोग किया जाता है।
रखरखाव
बंद कर दिया गया स्थिति: यह मॉडल आधिकारिक रूप से बंद कर दिया गया है। स्पेयर पार्ट्स मुख्य रूप से AX Control या World of Controls जैसे वितरकों के माध्यम से "रीफर्बिश्ड" या "नई स्टॉक" के रूप में उपलब्ध हैं, जिन पर आमतौर पर 1-3 वर्ष की वारंटी लागू होती है।
महत्वपूर्ण संचालन: बोर्ड को बदलते समय, पुराने बोर्ड पर लगा PROM चिप को नए बोर्ड पर स्थानांतरित करना आवश्यक है, ताकि नियंत्रण तर्क और पैरामीटर सेटिंग्स क्षेत्र में स्थापित सिस्टम के साथ सटीक रूप से मेल खाएँ।
स्थैतिक विद्युत डिस्चार्ज (ESD) सुरक्षा: इस बोर्ड में कई सटीक ऑपरेशनल एम्पलीफायर और प्रोसेसर शामिल हैं; संचालन के दौरान भू-संपर्कित कलाई पट्टिका (ग्राउंडेड व्रिस्ट स्ट्रैप) पहनना अनिवार्य है।
अक्सर पूछे जाने वाले प्रश्न
प्रश्न: DS200TCQCG1BJF का क्या कार्य है?
उत्तर: DS200TCQCG1BJF औद्योगिक नियंत्रण प्रणालियों के भीतर एक RST ओवरफ्लो बोर्ड के रूप में कार्य करता है। यह सिग्नल हैंडलिंग क्षमता के विस्तार, ओवरफ्लो डेटा के प्रबंधन और विश्वसनीय सिग्नल वितरण के समर्थन के लिए डिज़ाइन किया गया है। बोर्ड में 24 कॉन्फ़िगर करने योग्य जंपर और तीन 40-पिन कनेक्टर लगे हैं, जो अन्य प्रणाली घटकों के साथ लचीले कॉन्फ़िगरेशन और एकीकरण की अनुमति देते हैं।
प्रश्न: DS200TCQCG1BJF को शिप करने में कितना समय लगता है?
उत्तर: DS200TCQCG1BJF के लिए शिपिंग समय आमतौर पर बड़ी मात्रा में उपलब्ध इन्वेंट्री के कारण बहुत तेज़ होता है। कई ऑर्डरों को उसी दिन प्रोसेस किया जा सकता है और शिप कर दिया जा सकता है। सटीक डिलीवरी समय-सीमा के लिए, आपको आपूर्तिकर्ता से सीधे संपर्क करने की सलाह दी जाती है।
प्रश्न: DS200TCQCG1BJF क्या है?
उत्तर: DS200TCQCG1BJF एक RST ओवरफ्लो बोर्ड है, जिसका उपयोग औद्योगिक स्वचालन प्रणालियों में किया जाता है। यह नियंत्रण वास्तुकला के भीतर अतिरिक्त सिग्नल रूटिंग और प्रणाली विस्तार को संभालने में सहायक भूमिका निभाता है।
प्रश्न: क्या यह उत्पाद बिल्कुल नया है?
उत्तर: हाँ, DS200TCQCG1BJF बिल्कुल नया, मूल, अप्रयुक्त और फैक्टरी सील्ड है, जिससे औद्योगिक अनुप्रयोगों के लिए उच्च गुणवत्ता और विश्वसनीय प्रदर्शन सुनिश्चित होता है।
