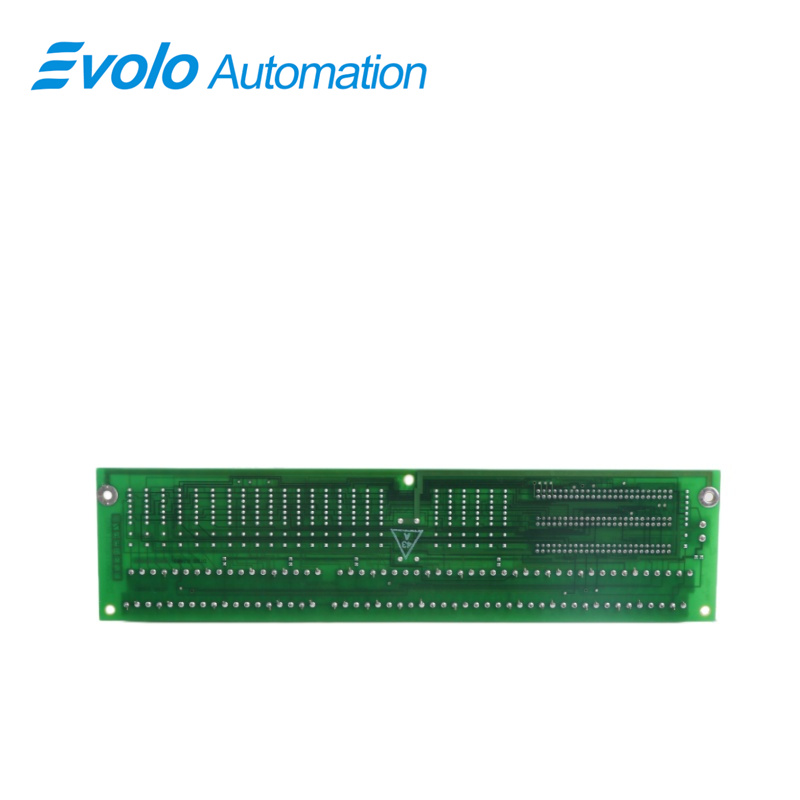

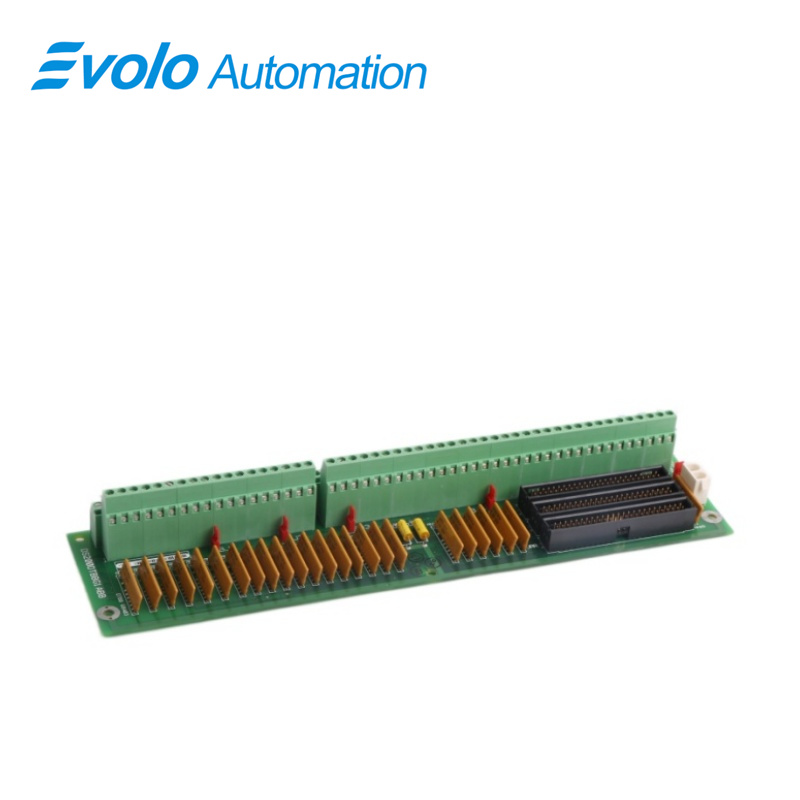

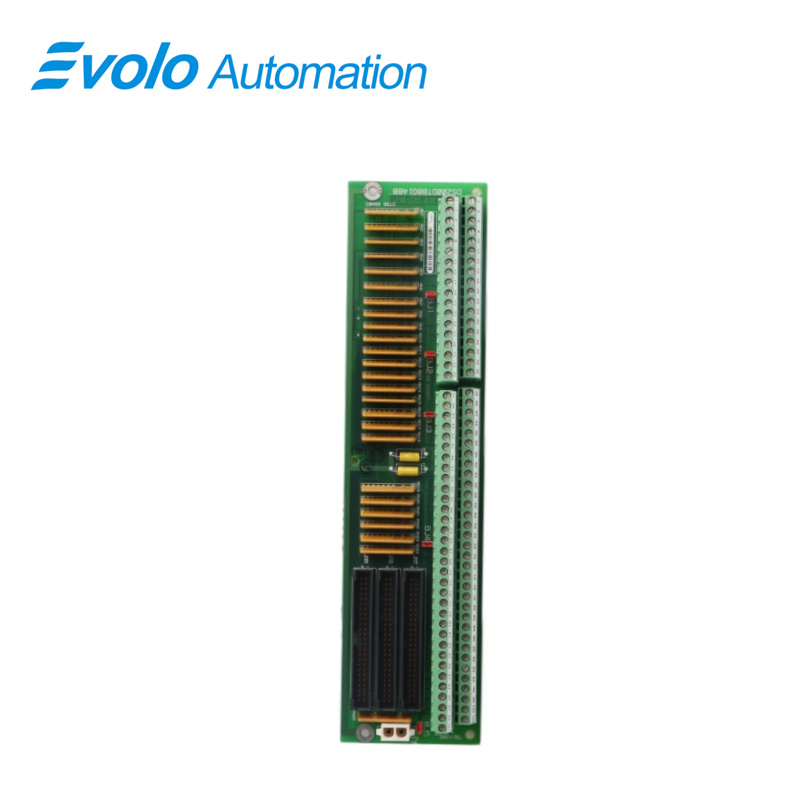

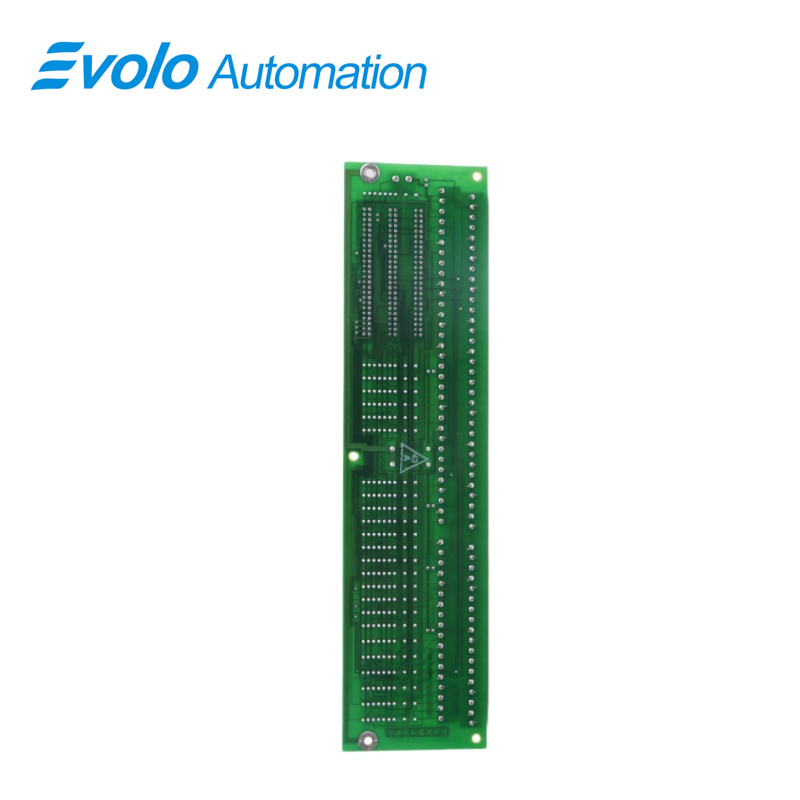

DS200DTBBG1ABB टर्मिनल डिजिटल कनेक्टर बोर्ड

अवलोकन

मूल स्थान:	अमेरिका
ब्रांड का नाम:	जीई
मॉडल नंबर:	DS200DTBBG1ABB
पैकिंग विवरण:	मूल नया कारखाना सील
डिलीवरी समय:	5-7 दिन
भुगतान शर्तें:	T/T
सप्लाई क्षमता:	स्टॉक में

विशिष्टताएँ

विवरण

यह DS200DTBBG1ABB टर्मिनल डिजिटल कनेक्टर बोर्ड मूल रूप से जनरल इलेक्ट्रिक द्वारा निर्मित किया गया था, जिसका उपयोग उनके मार्क V टरबाइन नियंत्रण प्रणाली श्रृंखला में किया जाना था। इस DS200DTBBG1ABB पीसीबी की उच्चतर मार्क V श्रृंखला का उपयोग लोकप्रिय पवन, भाप और गैस टरबाइन स्वचालित ड्राइव असेंबलियों की नियंत्रण और प्रबंधन प्रणालियों में विशिष्ट अनुप्रयोगों के लिए किया जाता है। यह जनरल इलेक्ट्रिक के पेटेंटिड स्पीडट्रॉनिक नियंत्रण प्रणाली प्रौद्योगिकी का उपयोग करने वाली अंतिम उत्पाद श्रृंखलाओं में से एक भी है, जिसे पहली बार 1960 के अंत में मार्क I के शुरू होने के साथ पेश किया गया था।

यह DS200DTBBG1ABB वास्तव में एक संपर्क इनपुट एक्सपैंशन टर्मिनेशन मॉड्यूल के रूप में अधिक सटीक रूप से परिभाषित किया जा सकता है, हालांकि उसी कार्यक्षमता का मूल विकसित उत्पाद DS200DTBBG1 मातृ प्रिंटेड सर्किट बोर्ड है, जिसमें इस DS200DTBBG1ABB उत्पाद के तीन महत्वपूर्ण संशोधनों में से कोई भी नहीं है।

अनुप्रयोग

तापीय और गैस शक्ति संयंत्र: GE Mark V Speedtronic नियंत्रण कैबिनेट में व्यापक रूप से उपयोग किए जाते हैं। ये बड़े टरबाइन यूनिटों (फ्रेम 6/7/9 श्रृंखला) की सुरक्षित प्रारंभ और निष्क्रियण सुनिश्चित करने के लिए सैकड़ों महत्वपूर्ण स्विचिंग संकेतों (जैसे ईंधन बंद करने वाले वाल्व की सीमाएँ, स्नेहन तेल दाब स्विच और गति टर्निंग गियर की स्थिति) की निगरानी करते हैं।

तेल और गैस शोधनागार: बड़े कंप्रेसरों और पंपों के नियंत्रण प्रणालियों में तैनात किए गए। विस्फोट-रोधी क्षेत्रों में आपातकालीन निष्क्रियण (ESD) तर्क और डिजिटल प्रतिक्रिया संकेतों को संभालते हैं, जिससे ज्वलनशील और विस्फोटक वातावरणों में क्रमिक नियंत्रण तर्क सुनिश्चित होता है।

बड़े धातुकर्म और इस्पात संयंत्र: भट्टी के ब्लोअर्स और बिजली स्टेशन के उपकरणों के डिजिटल I/O संग्रहण के लिए उत्तरदायी। यह उच्च विद्युत चुंबकीय हस्तक्षेप वाले वातावरणों में सटीक नियंत्रण आदेश सुनिश्चित करने के लिए अपनी मजबूत संकेत वियोजन क्षमता का उपयोग करता है।

भारी उपकरण और खनन उद्योग: बड़े क्रशर, कन्वेयर प्रणालियों या हॉइस्ट की सीमा और इंटरलॉक स्थिति की निगरानी करता है, जो उच्च तापमान, अधिक धूल और यांत्रिक कंपन जैसे चरम वातावरण के साथ निपटने में सक्षम है।

दोष और सुरक्षा समाधान

प्रश्न: DS200DTBBG1ABB बोर्ड फील्ड संपर्क झिंझोड़ के कारण होने वाले गलत ट्रिपिंग के मुद्दे को कैसे संबोधित करता है?

उत्तर: यह बोर्ड हार्डवेयर-स्तरीय फ़िल्टरिंग और सिग्नल कंडीशनिंग सर्किट्री को एकीकृत करता है। यह स्वचालित रूप से फील्ड के यांत्रिक स्विचों या लंबी केबल प्रेरण द्वारा उत्पन्न शोर को फ़िल्टर कर देता है, जिससे मार्क V नियंत्रण कोर में प्रवेश करने वाला सिग्नल स्वच्छ और स्थिर बना रहता है, जिससे गलत अलार्म की आवृत्ति को स्रोत स्तर पर कम किया जाता है।

प्रश्न: यह बोर्ड आपातकालीन ट्रिप प्रणाली (ETS) में सुरक्षा को कैसे सुनिश्चित करता है?

उत्तर: यह अतिरेक (रिडंडेंट) इंटरलॉकिंग के लिए डिज़ाइन किया गया है। TMR (ट्रिपल मॉड्यूलर रिडंडेंसी) आर्किटेक्चर के तहत, यह महत्वपूर्ण सुरक्षा तर्क (जैसे अतिवेग और अति-तापमान शटडाउन) के लिए मिलीसेकंड-स्तरीय हार्ड-लूप क्रिया सुनिश्चित करता है, जो उपकरण संपत्ति के लिए अंतिम यांत्रिक सुरक्षा बाधा के रूप में कार्य करता है।

प्रश्न: रखरखाव इंजीनियर त्वरित ट्राउबलशूटिंग कैसे प्राप्त कर सकते हैं?

उत्तर: इंटुइटिव टेस्ट पॉइंट्स और जम्पर कॉन्फ़िगरेशन के साथ लैस। इंजीनियर वायरिंग को डिस्कनेक्ट किए बिना ऑनलाइन चैनल वोल्टेज का परीक्षण कर सकते हैं। यदि सर्ज की स्थिति में, ऑनबोर्ड MOV (वैरिस्टर) बैकएंड CPU की रक्षा के लिए स्वयं का बलिदान कर देगा; इसे एक स्पेयर पार्ट के साथ बदलने मात्र से प्रणाली पुनर्स्थापित हो जाएगी।

अक्सर पूछे जाने वाले प्रश्न

DS200DTBBG1ABB पर इनपुट वोल्टेज क्या है?

DS200DTBBG1ABB की इनपुट वोल्टेज रेंज 24 VDC से 125 VDC के बीच है। जब DS200DTBBG1ABB 24 VDC इनपुट का उपयोग करता है, तो DS200DTBBG1ABB को एक बाहरी पावर सप्लाई की आवश्यकता होती है।

DS200DTBBG1ABB का उपयोग किन डिजिटल इनपुट्स के साथ किया जाता है?

DS200DTBBG1ABB डिजिटल कॉन्टैक्ट इनपुट्स 47-96 के लिए टर्मिनेशन है।

DS200DTBBG1ABB कहाँ स्थित है?

DS200DTBBG1ABB < Q11 > और < Q51 > कोर्स में स्थित है।

DS200DTBBG1ABB पर कौन-कौन से कनेक्टर हैं?

DS200DTBBG1ABB में 3 कनेक्टर हैं। DS200DTBBG1ABB का JRR कनेक्टर संपर्क इनपुट सिग्नल को TCDA बोर्ड पर लिखता है। DS200DTBBG1ABB पर कनेक्टर JY, DTBA बोर्ड से 125 VDC शक्ति प्राप्त करता है। और DS200DTBBG1ABB पर कनेक्टर JRS/T आमतौर पर उपयोग नहीं किया जाता है, हालाँकि यह अभी भी DS200DTBBG1ABB के कनेक्टर्स में से एक है।
