सारांश
मूल स्थान: |
संयुक्त राज्य अमेरिका |
ब्रांड नाम: |
बेंटली नेवादा |
मॉडल नंबर: |
330902-00-12-10-02-05 |
पैकिंग विवरण: |
मूल नया कारखाना सील |
डिलीवरी समय: |
5-7 दिन |
भुगतान शर्तें: |
T/T |
सप्लाई क्षमता: |
स्टॉक में |
त्वरित विवरण
|
अथ्रेडेड लंबाई विकल्प: |
0.0 इंच |
|
कुल केस लंबाई विकल्प: |
1.2 इंच |
|
केबल लंबाई विकल्प: |
1.0 मीटर (39 इंच) |
|
कनेक्टर और केबल विकल्प: |
लघु समाक्षीय क्लिकलॉक कनेक्टर, मानक केबल |
|
एजेंसी स्वीकृति विकल्प: |
एकाधिक मंजूरियाँ |
|
प्रोब केस थ्रेड: |
1/4-28 UNF धागा |
|
थ्रेड संलग्नक की अधिकतम लंबाई: |
0.375 इंच |
|
आयाम: |
2.1x1.9x119सेमी |
|
वजन: |
0.1KG |
विवरण

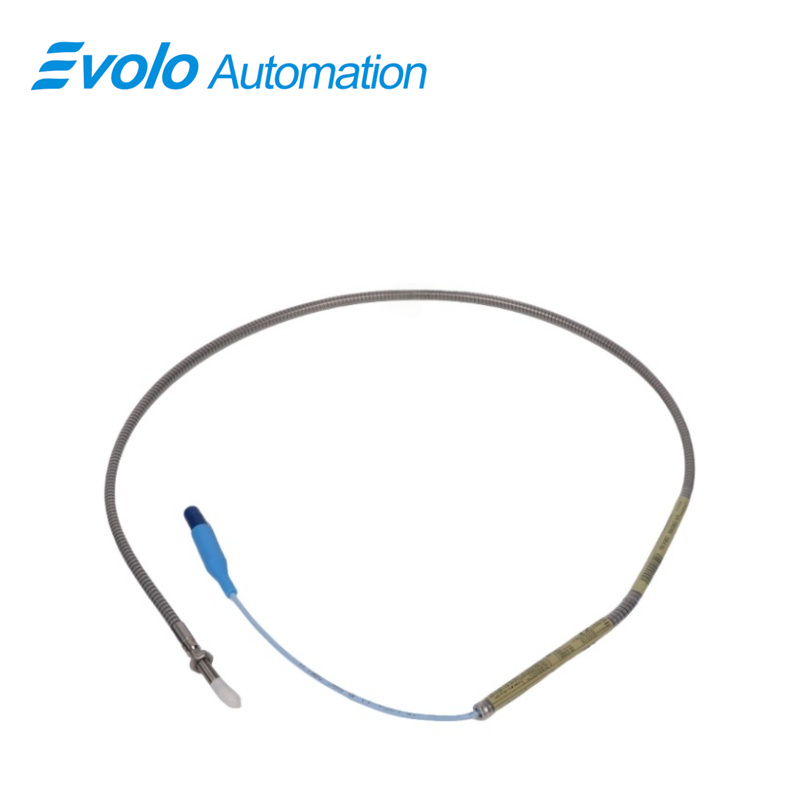

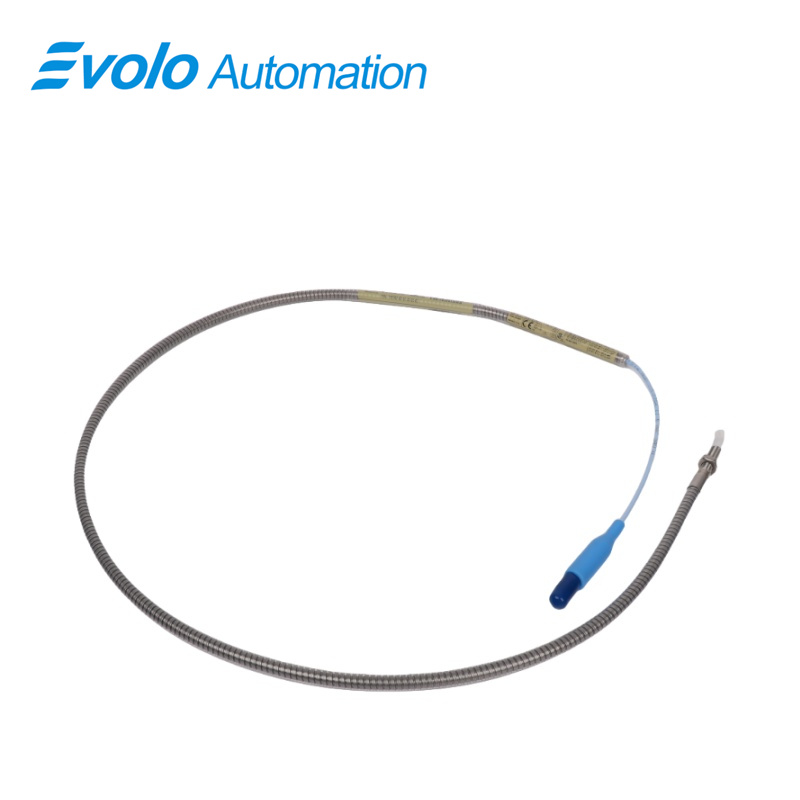

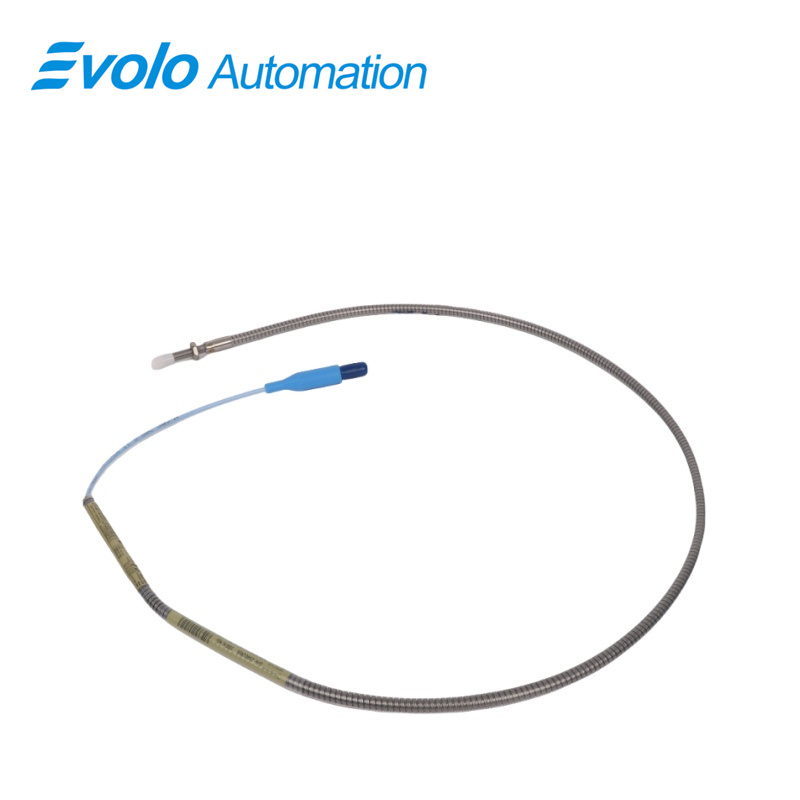

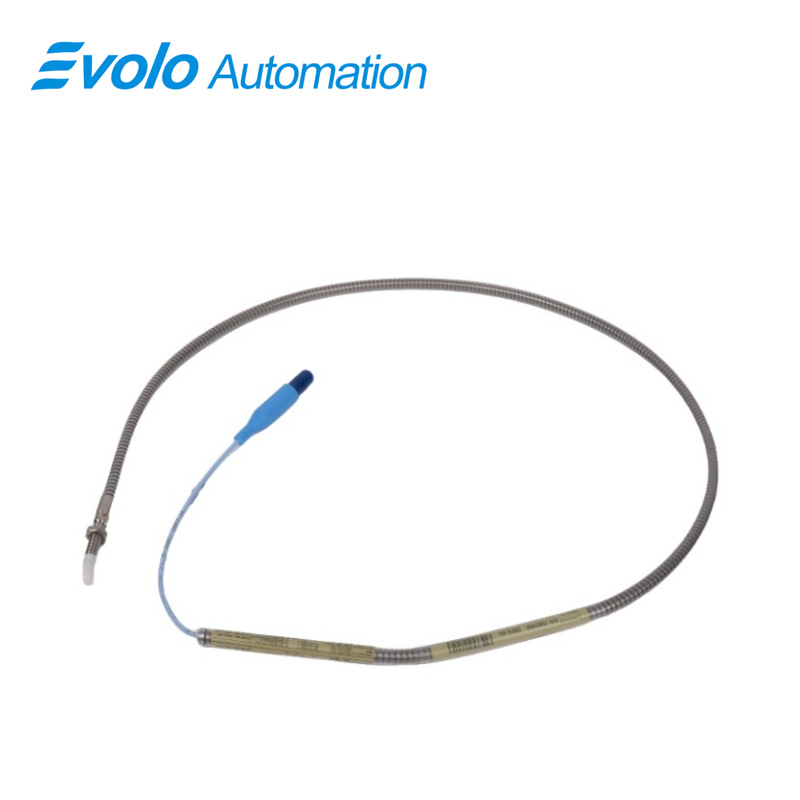

330902-00-12-10-02-05 3300 NSv सन्निकटता प्रोब एक उच्च-परिशुद्धता, उच्च-प्रदर्शन वाला प्रोब है जिसे कम जगह वाले औद्योगिक स्वचालन अनुप्रयोगों के लिए डिज़ाइन किया गया है, जिसमें अपकेंद्रीय कंप्रेसर, रेफ्रिजरेशन कंप्रेसर और छोटे मोटर्स शामिल हैं। 3300 XL NSv प्रॉक्सिमिटर सेंसर के साथ बेझिझक काम करने के लिए डिज़ाइन किया गया यह प्रोब उन परिस्थितियों में अत्यधिक सटीकता के साथ आघूर्ण कंपन और अक्षीय स्थिति दोनों को मापता है जहाँ मानक बेंटली नेवादा 3300 और 3300 XL 5 तथा 8 मिमी प्रोब फिट नहीं होते। 1.5 मिमी (60 मिल्स) रैखिक सीमा, 1.0 मिमी (40 मिल्स) के अनुशंसित अंतराल और 7.87 V/मिमी के औसत स्केल गुणक के साथ, यह प्रतिबंधित साइड-व्यू, काउंटरबोर या रियर-व्यू स्थापना में अत्यधिक दोहराव वाले विस्थापन माप प्रदान करता है। PPS प्रोब टिप्स और AISI 304 स्टेनलेस स्टील केस के साथ निर्मित, यह प्रक्रिया कंप्रेसरों में सामान्य रासायनिक और यांत्रिक तनाव का प्रतिरोध करता है। प्रोब में क्लिकलॉक लघु समाक्षीय कनेक्टर्स, एक पेटेंटित टिपलॉक मोल्डिंग विधि और 220 N खींचने की शक्ति प्रदान करने वाला केबललॉक डिज़ाइन शामिल है जो मजबूत विद्युत और यांत्रिक कनेक्शन सुनिश्चित करता है। कई थ्रेड विन्यासों (1/4-28 UNF, 3/8-24, M8X1, M10X1) में उपलब्ध और पिछले 3300 RAM और 3000-श्रृंखला 190 प्रोब के साथ संगत, 3300 NSv सन्निकटता प्रोब स्वचालन और मशीनरी संरक्षण प्रणालियों में उच्च-परिशुद्धता निगरानी बनाए रखते हुए बेझिझक प्रणाली अपग्रेड का समर्थन करता है।
अनुप्रयोग
छोटे शाफ्ट के लिए अरीय कंपन मॉनिटरिंग
330902-00-12-10-02-0551 मिमी (2 इंच) से छोटे शाफ्ट के लिए आदर्श है, जो कॉम्पैक्ट अपकेंद्रीय कंप्रेसर में सटीक अरीय कंपन मापन प्राप्त करता है। 330902-00-12-10-02-05, रखरखाव दल मशीनी समस्याओं का शुरुआत में पता लगा सकते हैं और भविष्यकालीन सेवा की योजना बना सकते हैं।
छोटे लक्ष्यों पर अक्षीय शाफ्ट विस्थापन मापन
330902-00-12-10-02-0515 मिमी (0.6 इंच) जितने छोटे समतल लक्ष्यों पर अक्षीय (थ्रस्ट) विस्थापन को मापता है। 330902-00-12-10-02-051.5 मिमी की रैखिक सीमा तंग औद्योगिक स्थानों में सटीक नियंत्रण और मॉनिटरिंग की अनुमति देती है।
कीफेज़र संदर्भ और टैकोमीटर सिग्नल उत्पादन
330902-00-12-10-02-05स्वचालित नियंत्रण प्रणालियों के लिए कीफेज़र चरण संदर्भ और शून्य-गति संकेत उत्पन्न करता है। 330902-00-12-10-02-05संकेतों से घूर्णन मशीनरी की समन्वित मॉनिटरिंग और निदान की अनुमति मिलती है।
कठोर परिस्थितियों में प्रक्रिया गैस कंप्रेसर का संचालन
के पीपीएस टिप और स्टेनलेस स्टील का शरीर 330902-00-12-10-02-05रासायनिक तत्वों के संपर्क का प्रतिरोध करता है, संकेत की सटीकता में कमी के बिना आक्रामक कंप्रेसर वातावरण में संचालन की अनुमति देता है। 330902-00-12-10-02-05प्रक्रिया की स्थिति के तहत निरंतर स्वचालित निगरानी का समर्थन करता है।
पुराने प्रॉक्सिमिटर सिस्टम के लिए रेट्रोफिट और अपग्रेड
330902-00-12-10-02-053300 RAM और 3000/7000-श्रृंखला प्रोब के साथ संगत है, जो एक्सटेंशन केबल या मौजूदा प्रॉक्सिमिटर सेंसर को बदले बिना सिस्टम अपग्रेड की अनुमति देता है। 330902-00-12-10-02-05का उपयोग करके, स्वचालन प्रणालियों को बहुत कम समय तक बंद रखते हुए दक्षतापूर्वक आधुनिक बनाया जा सकता है।
विनिर्देश
|
प्रोब तापमान सीमा: |
-52°C से +177°C (-62°F से +351°F) |
|
भंडारण तापमान: |
-52°C से +177°C (-62°F से +351°F) |
|
प्रोब टिप सामग्री: |
पॉलीफ़ेनिलीन सल्फाइड (PPS) |
|
प्रोब केस सामग्री: |
AISI 304 स्टेनलेस स्टील (SST) |
|
फील्ड वायरिंग: |
0.2 से 1.5 mm2 (16 से 24 AWG)[फेरूल्स के साथ 0.25 से 0.75 mm2 (18 से 23 AWG)] |
|
रैखिक सीमा: |
1.5 mm (60 मिल्स) |
|
अनुशंसित गैप सेटिंग: |
1.0 mm (40 मिल्स) |
|
आउटपुट प्रतिरोध: |
50 Ω |
|
आपूर्ति संवेदनशीलता: |
इनपुट वोल्टेज में प्रति वोल्ट परिवर्तन के लिए आउटपुट वोल्टेज में 2 mV से कम परिवर्तन |
प्रतिस्पर्धात्मक लाभ
तंग जगहों में कॉम्पैक्ट प्रोब स्थापना
330902-00-12-10-02-051.2-इंच के केस लंबाई के साथ कई थ्रेड विकल्पों की सुविधा प्रदान करता है, जो सीमित काउंटरबोर या साइड-व्यू स्थितियों में स्थापना की अनुमति देता है जहाँ मानक प्रोब फिट नहीं हो सकते। 330902-00-12-10-02-05का उपयोग करके, किसी अतिरिक्त संशोधन के बिना संकीर्ण औद्योगिक मशीनरी में कंपन और शाफ्ट निगरानी की स्थापना की जा सकती है।
छोटे शाफ्ट और टारगेट पर सटीक माप
1.5 मिमी रैखिक सीमा और 7.87 वी/मिमी स्केल गुणक के साथ, 330902-00-12-10-02-0551 मिमी से छोटे शाफ्ट या 15 मिमी से छोटे सपाट लक्ष्यों पर सटीक विस्थापन और कंपन माप प्रदान करता है। 330902-00-12-10-02-05पंपों, कंप्रेसरों और मोटरों में सूक्ष्म यांत्रिक घटकों के लिए उच्च-रिज़ॉल्यूशन मॉनिटरिंग को सक्षम करता है।
220 N खींचने की ताकत के साथ सुरक्षित प्रोब-से-केबल बंधन
330902-00-12-10-02-05टिपलॉक मोल्डिंग और केबललॉक डिज़ाइन का उपयोग 220 N खींचने वाले बल के साथ प्रोब और केबल को जोड़ने के लिए करता है। इससे यह सुनिश्चित होता है कि 330902-00-12-10-02-05कंपन-प्रधान वातावरण में दृढ़ता से जुड़ा रहे, स्वचालित मॉनिटरिंग के दौरान संकेत की हानि के जोखिम को कम करते हुए।
कठोर वातावरण के लिए रासायनिक और तापमान प्रतिरोध
पीपीएस प्रोब टिप और एआईएसआई 304 स्टेनलेस स्टील बॉडी 330902-00-12-10-02-05रासायनिक संपर्क का प्रतिरोध करती है और -52°से से +177°से तक संचालित होती है। 330902-00-12-10-02-05टर्बाइनों, कंप्रेसरों या रासायनिक प्रक्रिया उपकरणों के पास स्थापित किया जा सकता है बिना प्रदर्शन में कमी के।
मौजूदा प्रॉक्सिमिटर सिस्टम के लिए सीधा अपग्रेड
330902-00-12-10-02-053300 RAM और 3000/7000-श्रृंखला सिस्टम के साथ संगत है, जो मौजूदा प्रॉक्सिमिटर सेंसर या एक्सटेंशन केबल्स को बदले बिना अपग्रेड करने की अनुमति देता है। 330902-00-12-10-02-05का उपयोग करके, रखरखाव टीम निगरानी प्रणालियों का विस्तार या सुधार कर सकती हैं जबकि बंद होने के समय और स्थापना लागत को न्यूनतम कर सकती हैं।
