330180-X0-05 3300 XL प्रॉक्सिमिटर सेंसर

सारांश

मूल स्थान:	संयुक्त राज्य अमेरिका
ब्रांड का नाम:	बेंटली नेवादा
मॉडल नंबर:	330180-X0-05
पैकिंग विवरण:	मूल नया कारखाना सील
डिलीवरी समय:	5-7 दिन
भुगतान शर्तें:	T/T
सप्लाई क्षमता:	स्टॉक में

त्वरित विवरण

विवरण

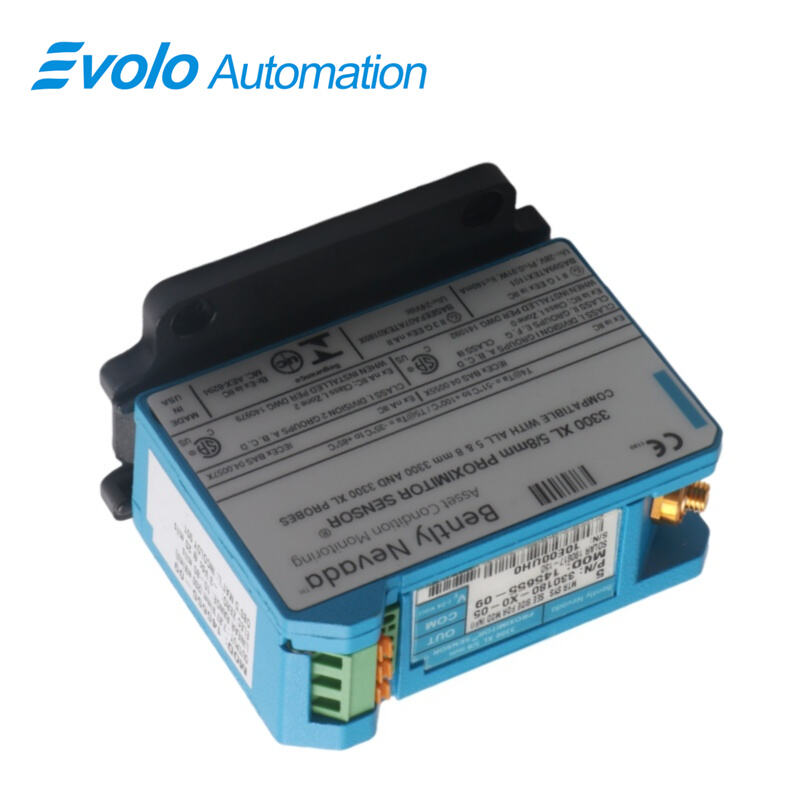

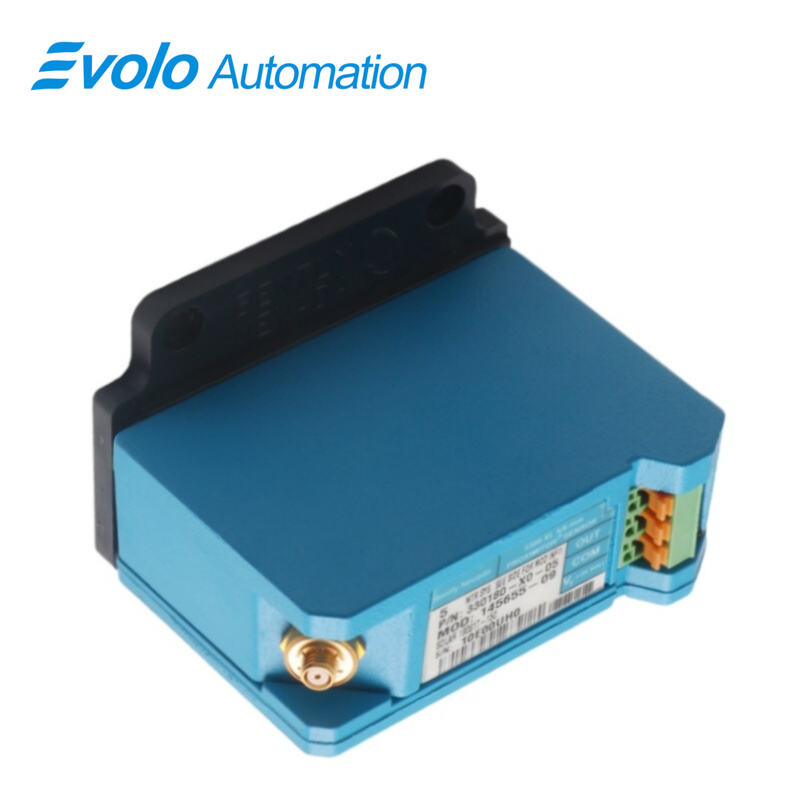

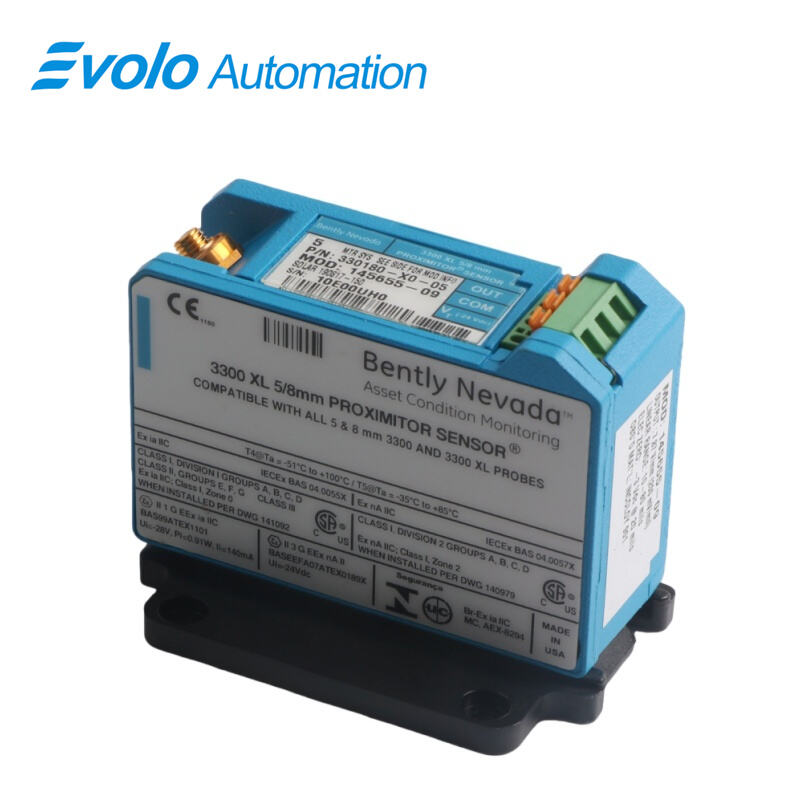

यह 330180-X0-05 3300 XL प्रॉक्सिमिटर सेंसर यह औद्योगिक स्वचालन और मशीनरी निगरानी के लिए डिज़ाइन किया गया एक उच्च-प्रदर्शन 8 मिमी भंवर धारा निकटता पारगम्यता ट्रांसड्यूसर प्रणाली है। 330180-X0-05 यह 3300-श्रृंखला के 5 मिमी या 8 मिमी निकटता प्रोब्स को एक्सटेंशन केबल्स के साथ स्वीकार करता है, जो स्थैतिक (स्थिति) और गतिशील (कंपन) दोनों माप के लिए विस्थापन के समानुपातिक आउटपुट वोल्टेज प्रदान करता है। सेंसर -52°C से +100°C के तापमान परिसर में कार्य करता है, इसकी विद्युत आपूर्ति श्रेणी -17.5 Vdc से -26 Vdc है, आउटपुट प्रतिरोध 50 Ω है, और आवृत्ति प्रतिक्रिया 0–10 kHz है, जो क्षेत्र की वायरिंग की अधिकतम लंबाई 305 मीटर (1000 फीट) का समर्थन करता है। संवेदनशीलता में परिवर्तन इनपुट वोल्टेज में प्रति वोल्ट परिवर्तन पर <2 mV है। प्रणाली 10, 50 और 90 मिल के गैप पर क्रमशः 0.0247, 0.0323 और 0.0348 मिल pp/गॉस के आउटपुट वोल्टेज प्राप्त करती है। 330180-X0-05 cSA, ATEX और IECEx द्वारा अनुमोदित है, A308 एल्युमीनियम-बॉडी वाला है, जिसका न्यूनतम लक्ष्य व्यास 15.2 मिमी है और प्रणाली की लंबाई 1 मीटर है। यह रैखिक सीमा, परिशुद्धता और तापमान प्रदर्शन के लिए API-670 अनुपालन प्रदान करता है। पेटेंट युक्त टिपलॉक (TipLoc) और केबललॉक (CableLoc) डिज़ाइन मज़बूत यांत्रिक कनेक्शन और 330 N के खींचने के बल को सुनिश्चित करते हैं, जबकि वैकल्पिक फ्लुइडलॉक (FluidLoc) केबल द्रव प्रवेश को रोकती है। 330180-X0-05 यह 3300 श्रृंखला के अन्य प्रोब्स, एक्सटेंशन केबल्स और प्रॉक्सिमिटर सेंसर्स के साथ पूर्णतः अदला-बदली योग्य है, जिससे स्वचालित प्रणालियों में स्थापना और रखरखाव को सरल बनाया जाता है।

अनुप्रयोग

तरल-फिल्म बेयरिंग्स पर शाफ्ट कंपन की निगरानी करें

यह 330180-X0-05 3300 XL प्रॉक्सिमिटर सेंसर यह शाफ्ट विस्थापन का पता लगाता है, जो 15.2 मिमी के लक्ष्यों जितना छोटा हो सकता है, और 10–90 मिल गैप के दौरान आउटपुट वोल्टेज संवेदनशीलता 0.0247–0.0348 मिल पीपी/गॉस है। 10 किलोहर्ट्ज़ तक की आवृत्ति प्रतिक्रिया प्रदान करके, यह उच्च-आवृत्ति कंपन डेटा को कैप्चर कर सकता है, जिससे ऑपरेटर बेयरिंग के प्रारंभिक घिसावट का पता लगा सकते हैं और मशीनरी की विफलता को रोक सकते हैं।

टर्बोमशीनरी में रोटर की स्थिति को ट्रैक करें

इस्तेमाल करके 330180-X0-05 3300 XL प्रॉक्सिमिटर सेंसर रोटर की स्थिति में परिवर्तन को रैखिक आउटपुट आनुपातिकता के साथ निगरानी की जाती है, जिससे -52°C से +100°C के संचालन तापमान सीमा में सटीक मापन सुनिश्चित होता है। प्रणाली की कम आपूर्ति संवेदनशीलता (<2 mV प्रति 1 V इनपुट परिवर्तन) अस्थिर विद्युत शर्तों के तहत भी सुसंगत पठन सुनिश्चित करती है।

गति मापन के लिए कीफ़ेज़र संदर्भ उत्पन्न करें

यह 330180-X0-05 3300 XL प्रॉक्सिमिटर सेंसर यह 305 मीटर तक की दूरी पर न्यूनतम कला त्रुटि के साथ सटीक कीफ़ेज़र संकेत उत्पन्न करता है, जो टरबाइन, कंप्रेसर और जनरेटर के भविष्यवाणी-आधारित रखरखाव और समकालिकता के लिए सटीक गति मापन का समर्थन करता है।

शाफ्ट विसंरेखण और विषमता का पता लगाएं

15.2 मिमी के न्यूनतम लक्ष्य आकार और 10–90 मिल गैप सीमा में आउटपुट रैखिकता के साथ, 330180-X0-05 3300 XL प्रॉक्सिमिटर सेंसर विसंरेखण या विषमता का पता लगाने की अनुमति देता है। इसकी मजबूत आवृत्ति प्रतिक्रिया (0–10 kHz) उच्च-रिज़ॉल्यूशन गतिशील विश्लेषण सुनिश्चित करती है, जिससे अनियोजित डाउनटाइम कम हो जाता है।

विशिष्टताएँ

प्रतिस्पर्धात्मक लाभ

अदला-बदली योग्य 5 मिमी और 8 मिमी प्रोब

यह 330180-X0-05 3300 XL प्रॉक्सिमिटर सेंसर यह 5 मिमी और 8 मिमी दोनों प्रोब का समर्थन करता है, जिससे तंग माउंटिंग स्थानों में लचीलापन प्रदान किया जाता है। इससे सटीक मापन संभव होता है, बिना आउटपुट की सट्यता (0.0247–0.0348 मिल पीपी/गॉस) को प्रभावित किए, जो आमतौर पर 10–90 मिल के अंतरालों के लिए होती है।

मजबूत प्रोब और केबल डिज़ाइन

पेटेंट युक्त टिपलॉक मोल्डिंग प्रोब के टिप को सुरक्षित रूप से जोड़ने की गारंटी देती है, जबकि केबललॉक 330 N (75 lbf) के खींचने के बल को प्रदान करता है। यह 330180-X0-05 3300 XL प्रॉक्सिमिटर सेंसर अपनी कार्यकारी तापमान सीमा (-52°C से +100°C) के भीतर स्थिर आउटपुट बनाए रखता है, जिससे उच्च कंपन वाले संचालन के दौरान सिग्नल ड्रिफ्ट को रोका जाता है।

तेल धारण के लिए वैकल्पिक फ्लुइडलॉक केबल

फ्लुइडलॉक विकल्प तेल के रिसाव को रोकता है, जिससे यह 330180-X0-05 3300 XL प्रॉक्सिमिटर सेंसर तेल-स्नेहित मशीनरी के लिए आदर्श बन जाता है। इसका स्थिर आउटपुट वोल्टेज (0.0247–0.0348 मिल पीपी/गॉस) तरल के संपर्क में आने पर भी बना रहता है, जिससे सटीक स्थिति और कंपन मापन सुनिश्चित होता है।

3300 श्रृंखला के साथ पिछड़ी संगतता

3300 श्रृंखला के सभी घटक 330180-X0-05 3300 XL प्रॉक्सिमिटर सेंसर ये प्रोब विरासत 3300 श्रृंखला की 5 मिमी और 8 मिमी प्रोब तथा एक्सटेंशन केबल के साथ अदला-बदली योग्य हैं। इससे पुनः कैलिब्रेशन की आवश्यकता समाप्त हो जाती है और मौजूदा निगरानी प्रणालियों के साथ एकीकरण संभव हो जाता है, जबकि API 670 अनुपालन का भी समर्थन किया जाता है।
