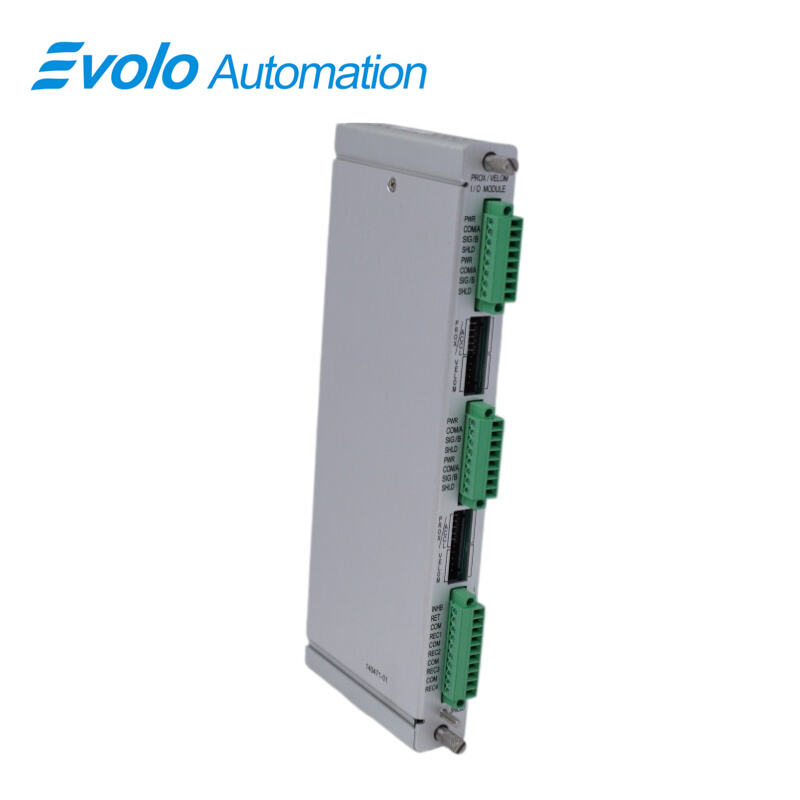

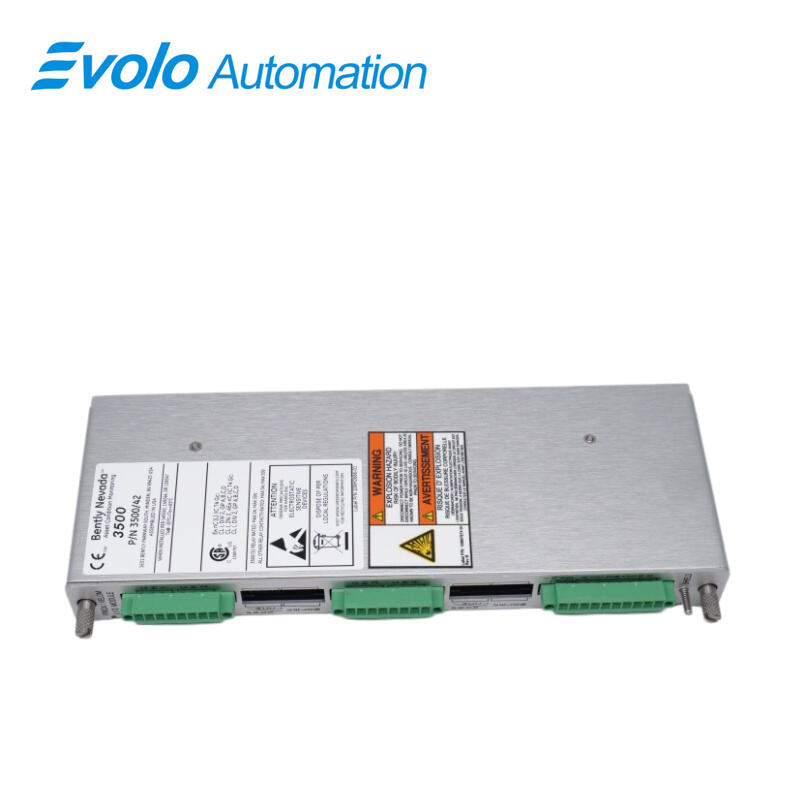

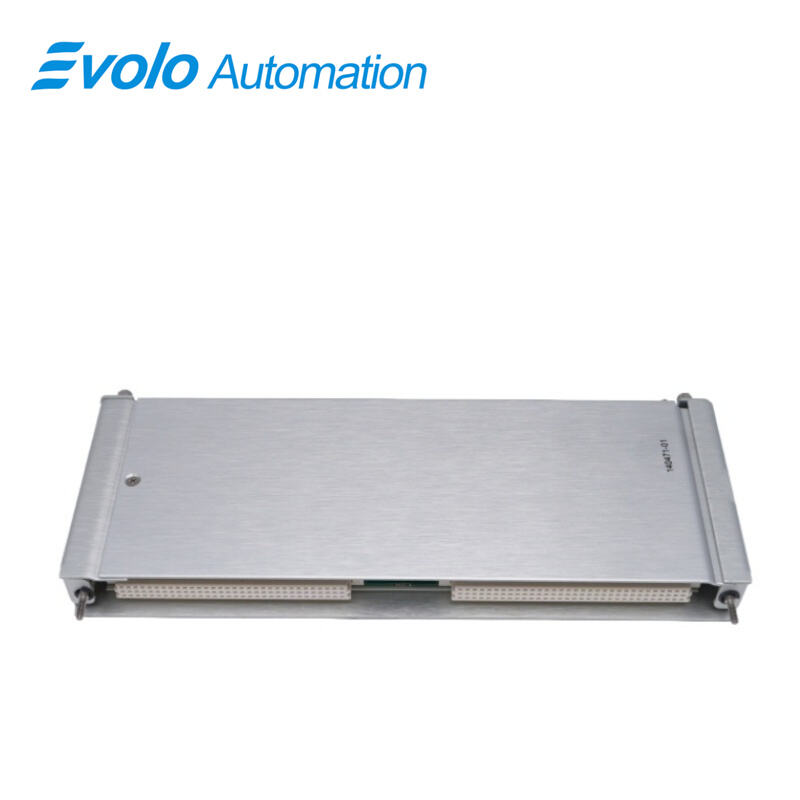

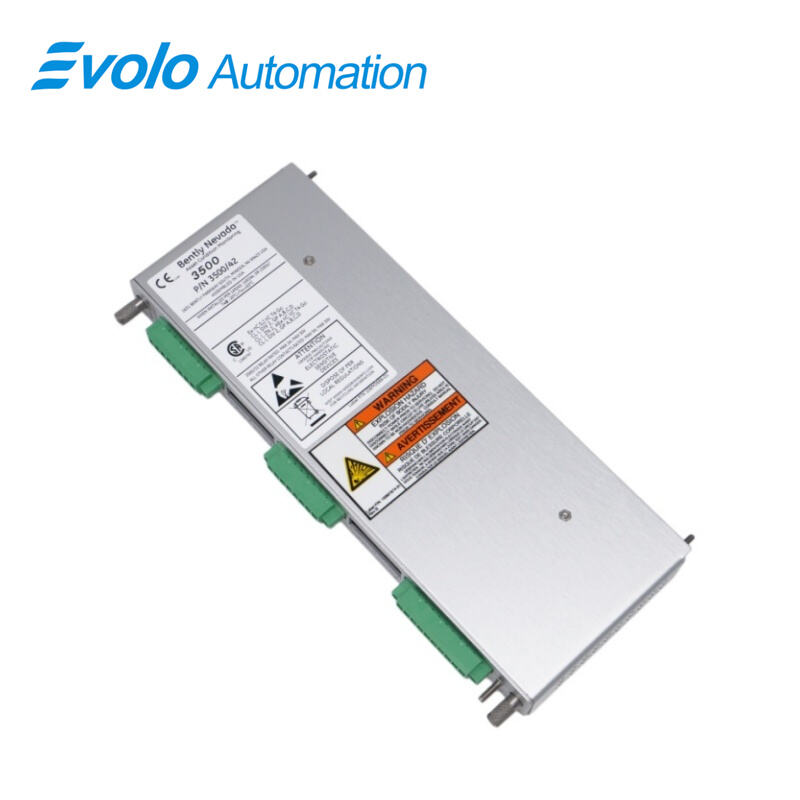

140471-01 प्रॉक्स/वेलोम इनपुट/आउटपुट मॉड्यूल

सारांश

मूल स्थान:	संयुक्त राज्य अमेरिका
ब्रांड का नाम:	बेंटली नेवादा
मॉडल नंबर:	140471-01
पैकिंग विवरण:	मूल नया कारखाना सील
डिलीवरी समय:	5-7 दिन
भुगतान शर्तें:	T/T
सप्लाई क्षमता:	स्टॉक में

त्वरित विवरण

विवरण

यह 140471-01 प्रॉक्स/वेलोम इनपुट/आउटपुट मॉड्यूल एक चार-चैनल प्रॉक्स/एक्सेल वेलोमीटर है, जिसे औद्योगिक स्वचालन अनुप्रयोगों के लिए डिज़ाइन किया गया है। प्रत्येक चैनल समीपता (प्रॉक्सिमिटी) और भूकंपीय (सीज़्मिक) ट्रांसड्यूसर्स से इनपुट स्वीकार करता है, और संकेतों को संसाधित करके सटीक त्रिज्या-विशिष्ट कंपन, थ्रस्ट, अंतराल विस्तार, त्वरण, शाफ्ट निरपेक्ष, और वेग माप प्रदान करता है। मॉड्यूल 23.9 V के आपूर्ति वोल्टेज, 45.5 mA की आपूर्ति धारा और 1.09 W की प्रायः शक्ति खपत पर कार्य करता है। यह एक व्यापक कार्यकारी तापमान सीमा का समर्थन करता है: आंतरिक/बाह्य समापन I/O मॉड्यूल के साथ -30°C से +65°C (-22°F से +150°F), और आंतरिक बैरियर I/O मॉड्यूल के साथ 0°C से +65°C (32°F से +150°F); भंडारण तापमान -40°C से +85°C (-40°F से +185°F) तक है तथा आर्द्रता 95% तक (गैर-संघनित) है। त्रिज्या-विशिष्ट कंपन माप की विशेषता उपयोगकर्ता-प्रोग्राम करने योग्य प्रत्यक्ष फ़िल्टर (4 Hz से 4000 Hz या 1 Hz से 600 Hz) है, जिनकी शुद्धता ±1% है; गैप फ़िल्टर -3 dB/0.09 Hz पर हैं; और Smax ट्रैकिंग मशीन की गति के 0.125× से 15.8× तक है। 140471-013500 रैक कॉन्फ़िगरेशन सॉफ़्टवेयर के माध्यम से चेतावनी और खतरे के सेटपॉइंट्स को कॉन्फ़िगर करने की अनुमति देता है, जिससे वास्तविक समय में मशीन सुरक्षा और स्वचालित संचालन रिपोर्टिंग संभव होती है।

अनुप्रयोग

टर्बोमशीनरी में रेडियल कंपन की निगरानी करें

यह 140471-01प्रॉक्सिमिटी और भूकंपीय ट्रांसड्यूसर इनपुट्स को स्वीकार करता है, जो 4 हर्ट्ज़ से 4000 हर्ट्ज़ या 1 हर्ट्ज़ से 600 हर्ट्ज़ की सीमा में उपयोगकर्ता-प्रोग्रामेबल प्रत्यक्ष फ़िल्टर के साथ ±1% की शुद्धता के साथ रेडियल कंपन को मापता है, तथा गैप फ़िल्टर -3 डीबी, 0.09 हर्ट्ज़ पर। इस डेटा का उपयोग पंप, कंप्रेसर और टर्बाइन में शाफ्ट की गति और कंपन का पता लगाने के लिए किया जाता है।

थ्रस्ट और अंतराल विस्तार की निगरानी करें

कॉन्फ़िगर करें 140471-013500 रैक कॉन्फ़िगरेशन सॉफ़्टवेयर के माध्यम से थ्रस्ट स्थिति और अंतराल विस्तार की निगरानी के लिए। शुद्धता आमतौर पर ±0.33% पूर्ण-स्केल है, अधिकतम ±1%, तथा Smax रेंज 0.125× से 15.8× चल रही गति है। यह घूर्णनशील मशीनरी के लिए अक्षीय गतियों के सटीक माप को सक्षम करता है।

शाफ्ट की पूर्ण और वेग मापें

1X और 2X वेक्टर फ़िल्टर्स तथा Smax ट्रैकिंग के साथ, 140471-01वास्तविक समय में शाफ्ट की निरपेक्ष स्थिति और वेग के पठन प्रदान करता है। यह ऑपरेशन कर्मचारियों को मशीन की गति को समायोजित करने और बेयरिंग में असंरेखण या क्षरण का पता लगाने में सहायता प्रदान करता है।

REBAM और त्वरण घटनाओं का पता लगाएं

यह 140471-01rEBAM और त्वरण के लिए संकेतों को संसाधित करता है, जिससे मापित मानों की तुलना उपयोगकर्ता-प्रोग्राम किए गए चेतावनी और खतरे के निर्धारित मानों से वास्तविक समय में की जा सके, जिससे मशीनरी की सुरक्षा सुनिश्चित होती है।

विशिष्टताएँ

प्रतिस्पर्धात्मक लाभ

विस्तृत संचालन तापमान सीमा

यह 140471-01यह आंतरिक/बाह्य समापन I/O मॉड्यूल के साथ -30°C से +65°C (-22°F से +150°F) के तापमान परिसर में कार्य करता है, और आंतरिक बैरियर I/O मॉड्यूल के साथ 0°C से +65°C (32°F से +150°F) के परिसर में कार्य करता है। भंडारण परिसर -40°C से +85°C (-40°F से +185°F) है। इससे चरम औद्योगिक वातावरण में इसकी तैनाती संभव हो जाती है।

कम शक्ति खपत

प्रकार्यात्मक शक्ति खपत केवल 23.9 V और 45.5 mA पर 1.09 W है, जिससे ऊर्जा के उपयोग को न्यूनतम करते हुए निरंतर निगरानी प्रदान की जा सकती है।

उच्च-शुद्धता माप

त्रिज्या वाइब्रेशन और थ्रस्ट माप ±1% की शुद्धता बनाए रखते हैं, गैप फ़िल्टर -3 dB पर होते हैं, और Smax निगरानी मशीन की गति के 0.125× से 15.8× तक की सीमा में की जाती है, जिससे स्वचालन प्रणालियों के लिए सटीक और कार्यात्मक डेटा प्राप्त होता है।

वास्तविक समय मशीन सुरक्षा

3500 रैक कॉन्फ़िगरेशन सॉफ़्टवेयर का उपयोग करके, 140471-01प्रत्येक चैनल के लिए चेतावनी और खतरे के सेटपॉइंट कॉन्फ़िगर करने की अनुमति देता है। ऑपरेटर्स और रखरोट व्यक्ति त्रिज्या वाइब्रेशन, थ्रस्ट, अंतराल विस्तार और त्वरण में विचलन के तुरंत अधिसूचनाएँ प्राप्त करते हैं, जिससे स्वचालित सुरक्षा कार्यों को सक्षम किया जा सकता है।
