Aperçu
Lieu d'origine : |
Suède |
Nom de marque : |
ABB |
Numéro de modèle : |
TC516 3BSE012632R1 |
Détails d'emballage : |
Neuf, scellé en usine |
Délai de livraison : |
5-7 jours |
Conditions de paiement : |
T/T |
Capacité d'approvisionnement : |
En stock |
Spécifications
|
Paramètre |
Valeur |
|
Modèle |
TC516 (3BSE012632R1) |
|
Dimensions |
4,5 x 18,5 x 17,6 cm |
|
Poids |
0,72 kg |
|
Type de module |
Modem RS485 à paires torsadées |
|
Fonction |
Distribution / relais de signal fibre optique ; prend en charge l’extension de liaison fibre optique 1 entrée, 2 sorties |
|
Fluides compatibles |
Fibre optique plastique (POF) ou fibre silice à gaine rigide (HCS) |
|
Vitesse de transmission |
Jusqu’à 10 Mbit/s ; garantit la synchronisation en temps réel des données d’E/S |
|
Alimentation électrique |
24 V CC (19,2 – 30 V) avec indicateur d’état de l’alimentation |
|
Montage |
Type |
|
Classe de protection |
IP20 |
|
Informations RoHS |
Conforme à la directive européenne 2011/65/UE |
|
Catégorie DEEE |
5. Petits équipements (aucune dimension externe supérieure à 50 cm) |
|
Nombre de batteries |
0 |
Description

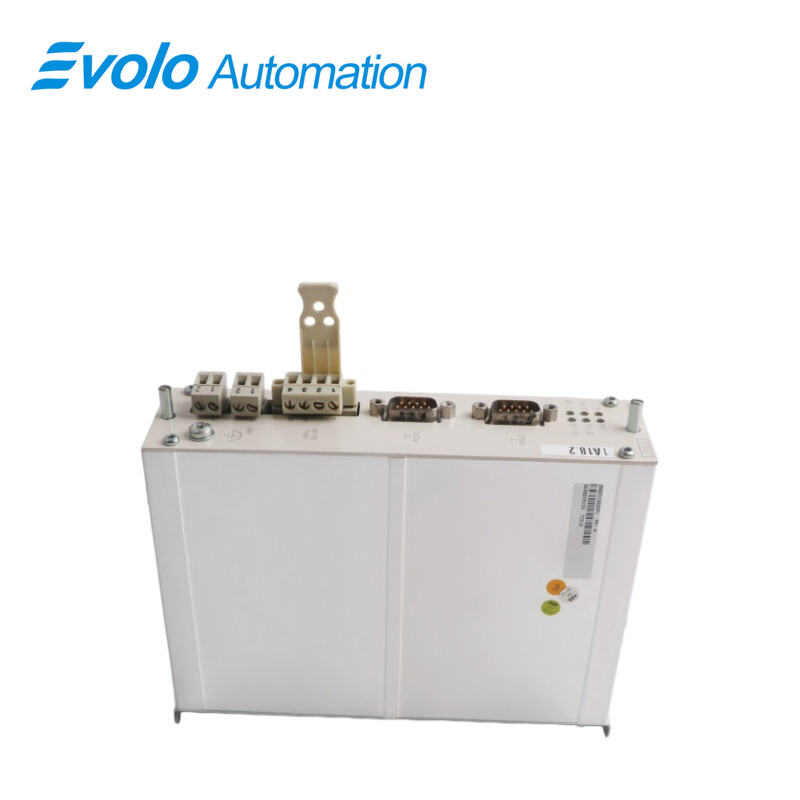

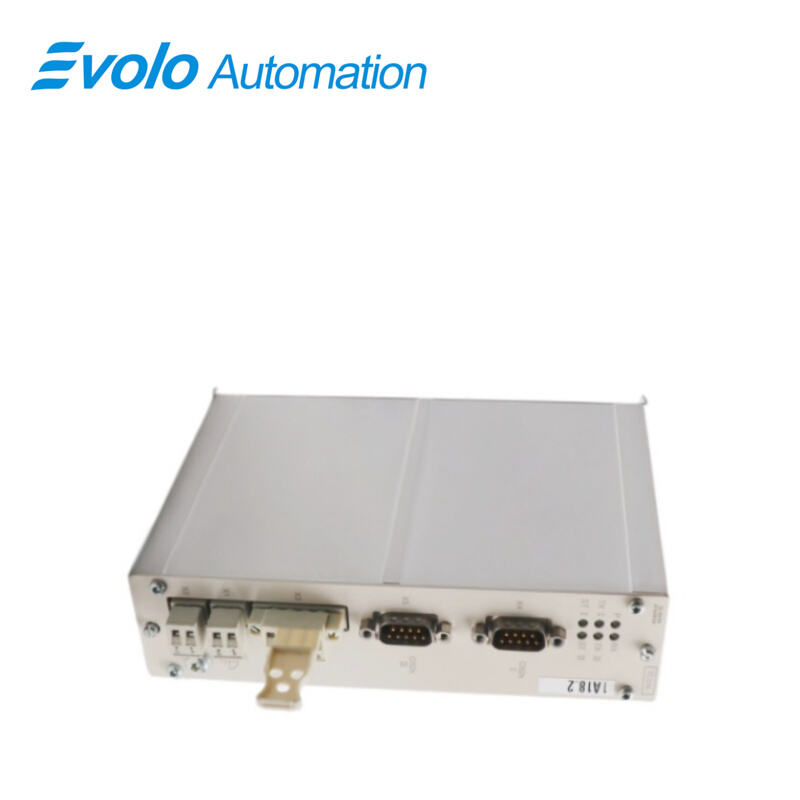

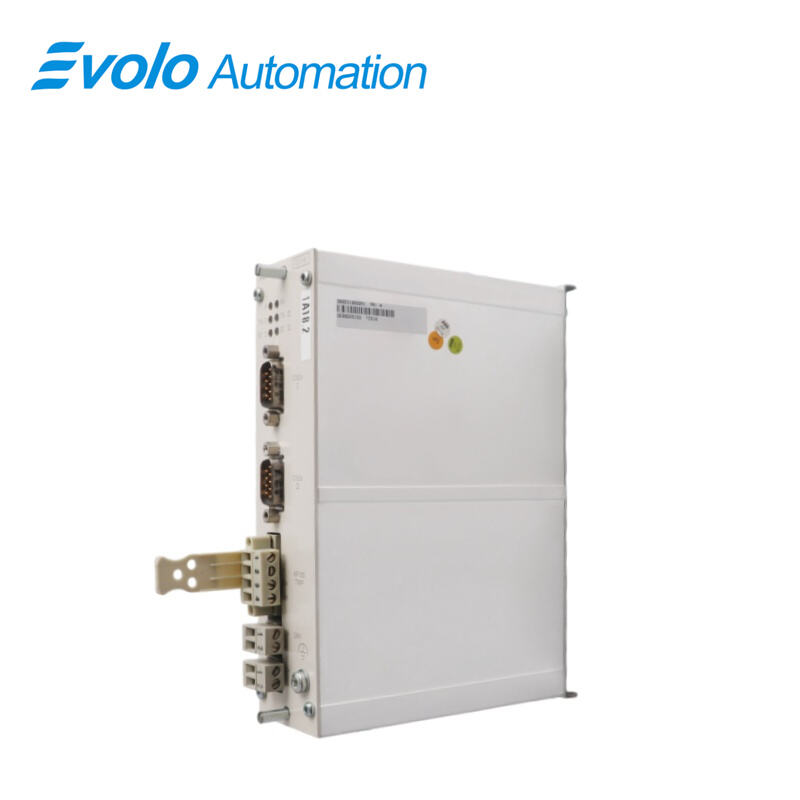

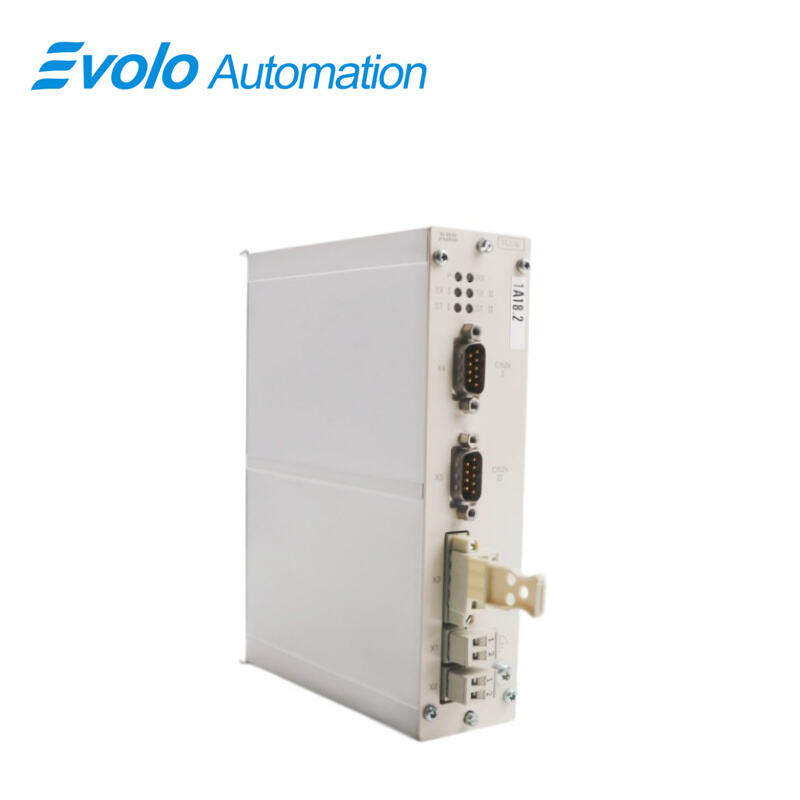

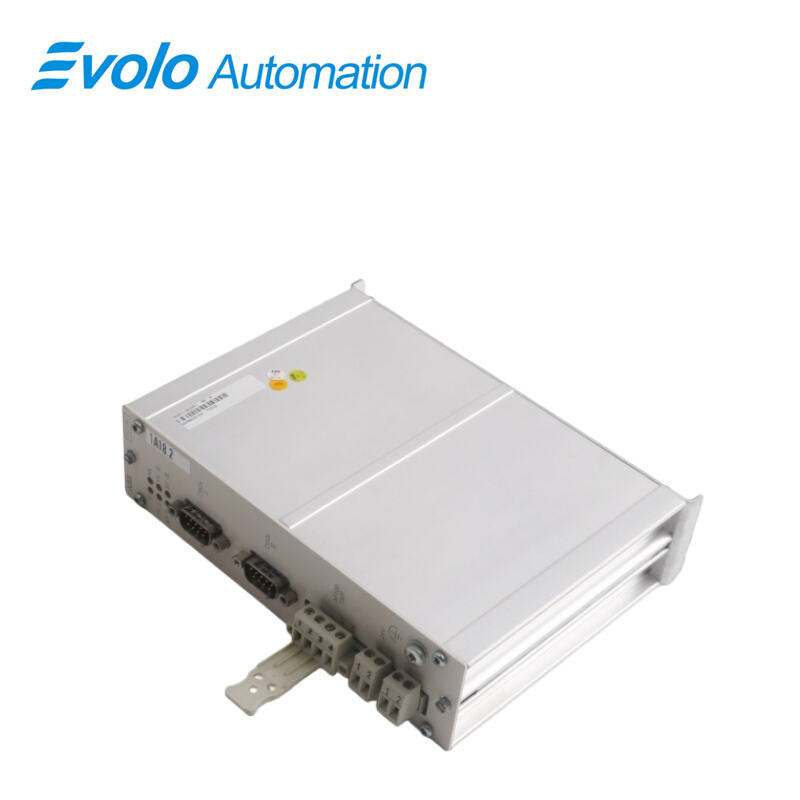

L’ABB TC516 3BSE012632R1 est un modem à paires torsadées pour les systèmes d’E/S S800. Il est principalement utilisé pour diviser un seul signal en fibre optique en deux afin d’assurer une distribution en étoile ou redondante des signaux de bus.
Applications
Raffineries de pétrole : utilisées pour la distribution du signal en fibre optique entre la salle de commande centrale et plusieurs stations d’E/S distantes.
Centrales électriques au charbon : utilisées dans des systèmes complexes de commande de turbines à vapeur afin de relier des grappes secondaires via une topologie en étoile.
Usines d’assemblage automobile : utilisent la fibre optique pour isoler les interférences électromagnétiques et transmettre les signaux selon plusieurs trajets le long de lignes de production longues.
Centrales d’incinération des déchets : utilisées pour l’agrégation des données provenant des équipements de surveillance environnementale répartis sur différents niveaux.
Chantiers navals (construction et réparation) : permettent un branchement fiable du bus entre les compartiments dans les systèmes d’automatisation navale.
Entretien
Protection de la fibre optique : éviter toute compression ou pliage à angle vif du câble en fibre optique (rayon de courbure > 30 mm).
Protection contre l'humidité de l'interface : Dans les usines à forte humidité, vérifiez régulièrement les interfaces de fibres optiques pour détecter toute condensation ou oxydation.
Questions fréquentes
Q: Le TC516 3BSE012632R1 peut-il être mis en cascade ?
A : Oui, mais chaque TC516 3BSE012632R1 étage introduit un léger retard de signal. Le retard total doit être calculé conformément au manuel du système S800.
Q: Le TC516 3BSE012632R1 convertir une fibre plastique en fibre de verre ?
R : Non. Le TC516 3BSE012632R1 ne prend en charge que la distribution de fibres POF/HCS. Pour la conversion en fibre de verre, utilisez le modèle TB825.
Q : Si une fibre se rompt, l’autre fonctionnera-t-elle encore dans le TC516 3BSE012632R1 ?
A : Oui. Les deux sorties sont distribuées en parallèle et fonctionnent de manière indépendante, ce qui améliore la flexibilité du câblage.
Q : Est-ce que le TC516 3BSE012632R1 nécessite-t-elle une configuration d’adresse ?
R : Non. Le TC516 3BSE012632R1 est une unité de distribution transparente et n’utilise pas d’adresses de cluster ModuleBus.
Q : Est-ce que le TC516 3BSE012632R1 prend en charge l'échange à chaud des câbles en fibre optique ?
R : Physiquement, cela est possible, mais le débranchement de la fibre pendant le fonctionnement entraînera une perte temporaire de communication pour les modules d'E/S en aval ; il est donc recommandé d'effectuer la maintenance pendant les arrêts.
