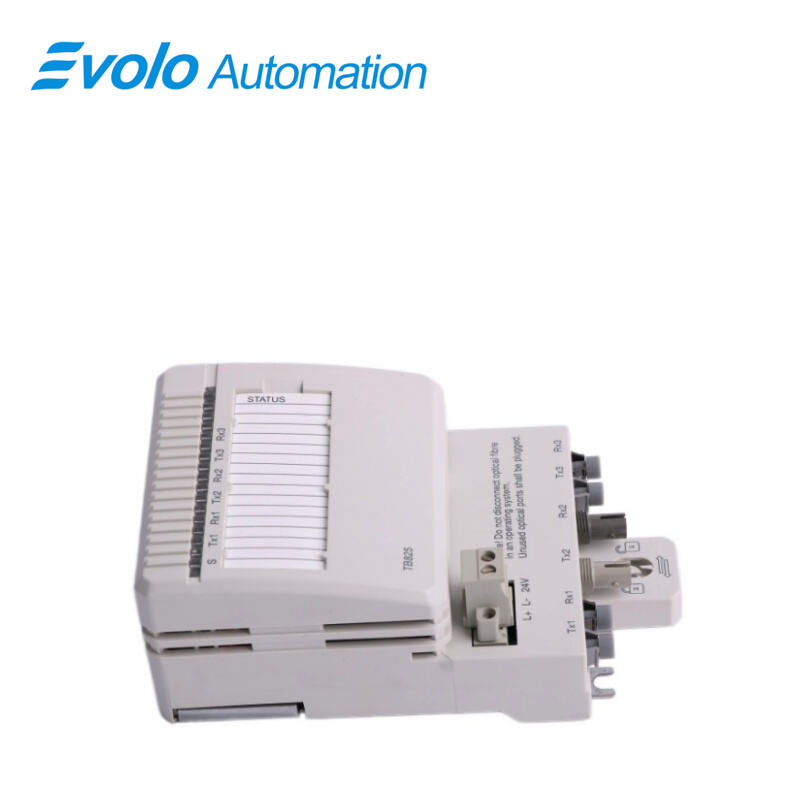

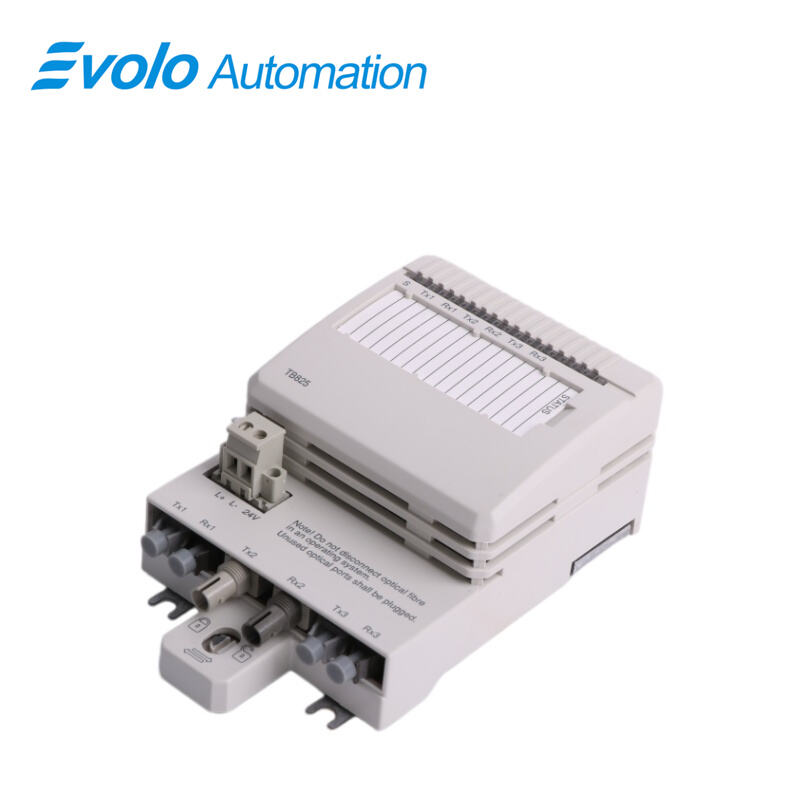

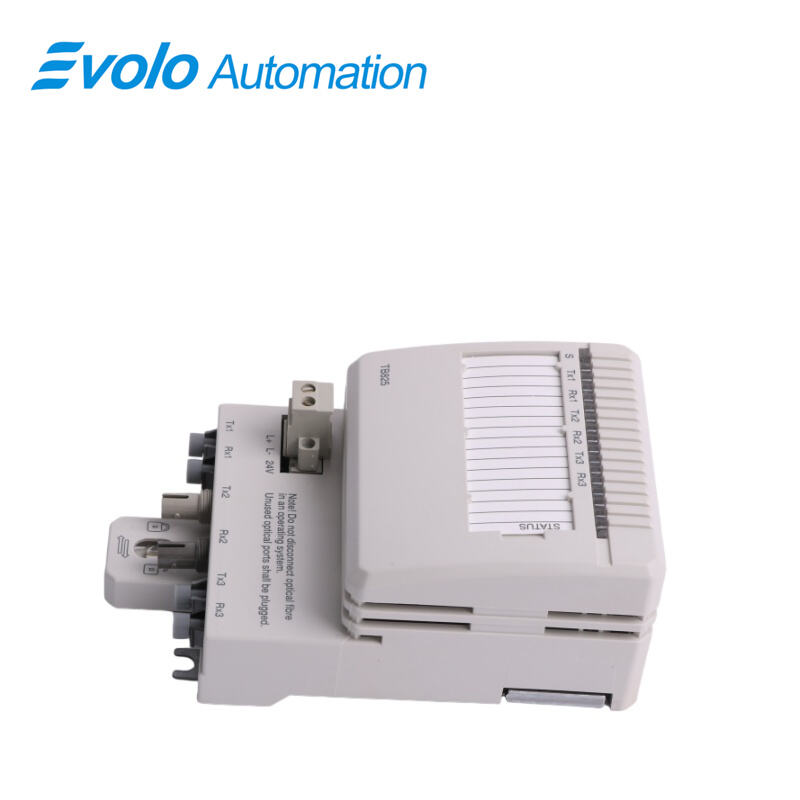

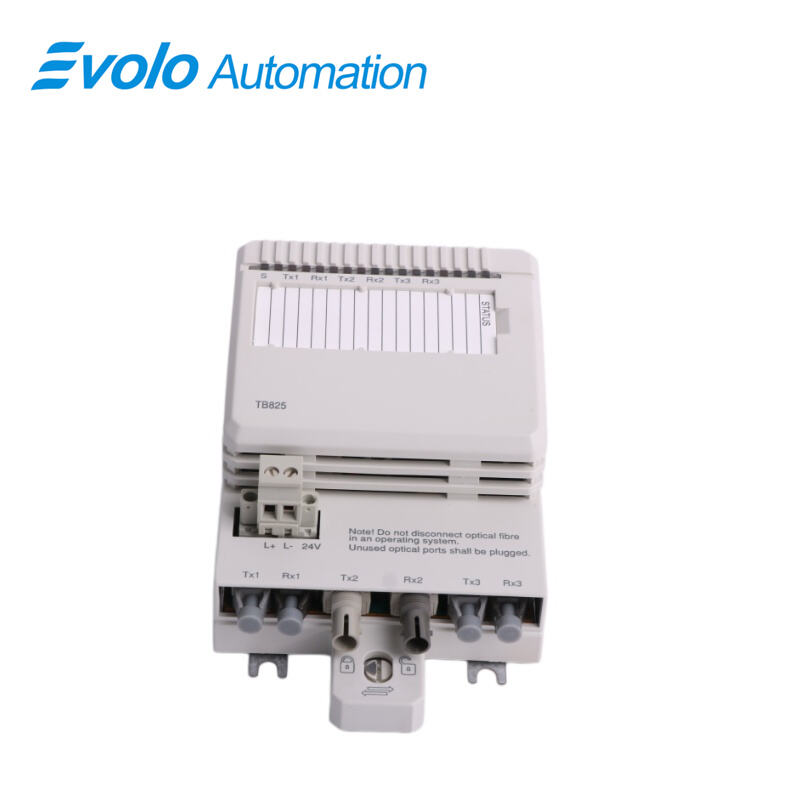

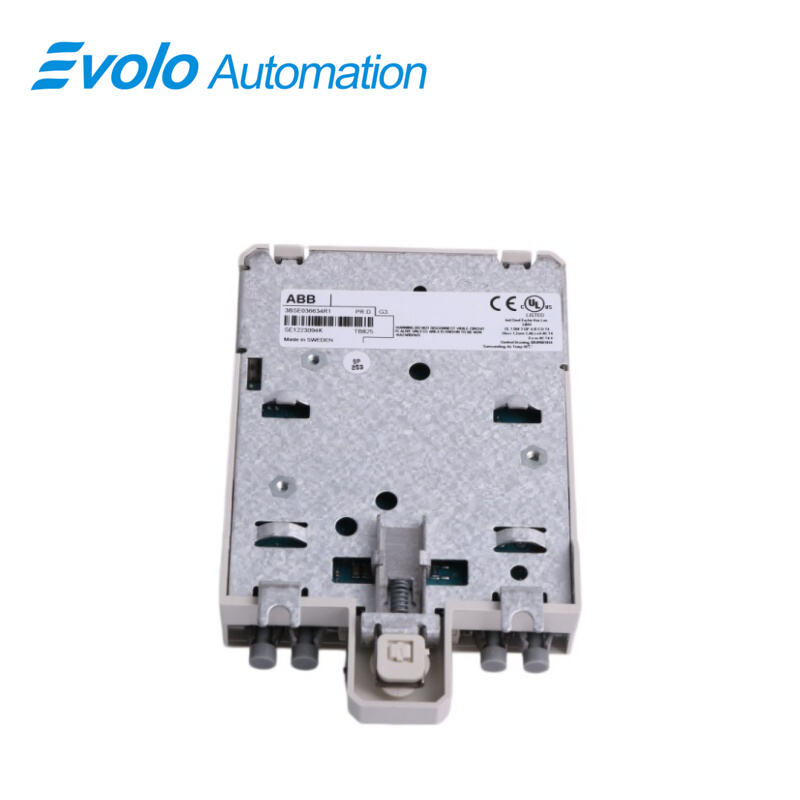

Aperçu
Lieu d'origine : |
Suède |
Nom de marque : |
ABB |
Numéro de modèle : |
TB825 3BSE036634R1 |
Détails d'emballage : |
Neuf, scellé en usine |
Délai de livraison : |
5-7 jours |
Conditions de paiement : |
T/T |
Capacité d'approvisionnement : |
En stock |
Spécifications
|
Paramètre |
Valeur |
|
Modèle |
TB825 (3BSE036634R1) |
|
Dimensions |
13,5 x 8,3 x 5,8 cm |
|
Poids |
0.24 kg |
|
Type de module |
Convertisseur de supports optiques |
|
Protocole de communication |
Modulebus |
|
Maître ou esclave |
Esclave |
|
Redondance de ligne |
No |
|
Redondance de module |
No |
|
Échange à chaud |
No |
|
Compatibilité avec le contrôleur HI |
Oui |
|
consommation à 24 V (typique) |
96 mA |
|
Distance de communication |
Jusqu’à 1000 m (Modulebus) |
|
Marquage CE |
Oui |
|
Sécurité électrique |
EN 61010-1 ; UL 61010-1 ; EN 61010-2-201 ; UL 61010-2-201 |
|
EMPLACEMENT DANGEREUX |
C1 Div 2 cULus ; C1 Zone 2 cULus ; ATEX Zone 2 |
|
Certification maritime |
ABS ; BV ; DNV-GL ; LR |
|
Température de fonctionnement |
0 °C à +55 °C (approbations : +5 °C à +55 °C) |
|
Température de stockage |
-40°C à +70°C |
|
Température ambiante maximale |
55 °C (131 °F) ; 40 °C (104 °F) pour un montage vertical |
|
Humidité relative |
5 % à 95 %, non condensante |
|
Degré de pollution |
Degré 2 (CEI 60664-1) |
|
Protection contre la corrosion |
ISA-S71.04 : G3 |
|
Classe de protection |
IP20 (EN 60529 / CEI 529) |
|
Conformité ROHS |
RoHS UE ; RoHS Émirats arabes unis ; RoHS Chine |
|
Conformité DEEE |
DIRECTIVE 2012/19/UE |
Description
S800 I/O est un système complet, distribué et modulaire d’entrées/sorties processus qui communique avec les contrôleurs parents et les API via des bus de terrain normalisés dans l’industrie. TB825 3BSE036634R1 Le convertisseur optique ModuleBus permet la conversion entre fibre optique plastique ou fibre HCS dotée de connecteurs de liaison polyvalents et fibre optique en verre équipée de connecteurs ST.
La TB825 3BSE036634R1 est intégré dans la mécanique S800L et monté sur rail DIN. TB825 3BSE036634R1 permet la distribution du ModuleBus optique sur une distance allant jusqu’à 1 000 m par groupe, en configuration en étoile.
Applications
Usines chimiques à grande échelle : Interconnexion des systèmes de commande distribués entre ateliers et régions.
Installations offshore de forage : Établissement d’une communication fiable sur de longues distances sur les plates-formes, dans des environnements électromagnétiques complexes.
Acieries automatisées : Protection des signaux de commande dans des environnements à haute température et soumis à de fortes interférences magnétiques.
Stations de pompage à longue distance : Interconnexion des nœuds de surveillance le long de canalisations s’étendant sur plusieurs kilomètres.
Usines urbaines de traitement des eaux : connexion de stations dispersées de traitement approfondi à la salle de contrôle centrale.
Caractéristiques et avantages
Conversion entre fibre optique plastique ou en HCS et fibre optique en verre
Montage sur rail DIN
Fonctionnalité multimode
Mécanique S800L
Entretien
Test du trajet optique : mesurer régulièrement les pertes de liaison à l’aide d’un mètre de puissance optique.
Nettoyage des interfaces : dans les environnements poussiéreux, nettoyer les interfaces de fibres optiques à l’aide de lingettes imprégnées d’alcool dédiées.
Alimentation électrique régulée : il est recommandé d’utiliser une alimentation isolée afin de prolonger la durée de vie des composants électroniques.
Questions fréquentes
Q : Est-ce que le TB825 3BSE036634R1 prend-il en charge la fibre monomode ?
R : Non. Le TB825 3BSE036634R1 est conçu spécifiquement pour les applications utilisant des fibres optiques en verre multimodes.
Q: Le TB825 3BSE036634R1 peut-il être utilisé avec le TB820V2 ?
A : Oui. Le TB825 3BSE036634R1 est généralement utilisé comme nœud de branchement en fibre pour étendre les signaux provenant du TB820V2 vers des grappes d’E/S plus éloignées.
Q : Existe-t-il des exigences en matière d’orientation pour l’installation du TB825 3BSE036634R1 ?
R : Le montage vertical et le montage horizontal sont tous deux pris en charge. Toutefois, la température ambiante maximale autorisée est de 40 °C pour une installation verticale et de 55 °C pour une installation horizontale.
Q : Est-ce que le TB825 3BSE036634R1 prend-il en charge l’échange à chaud ?
R : Non. Le retrait du module en cours de fonctionnement entraînera la perte de communication avec les nœuds d’E/S situés en aval.
Q : Quelle est la distance maximale de transmission par fibre lors de l’utilisation du TB825 3BSE036634R1 ?
R : La distance maximale de transmission au sein d’une seule grappe sur fibre optique est généralement de 1 000 mètres.
