Point d’accès IWLAN SCALANCE W788-1 M12 de Siemens, référence 6GK5788-1GD00-0AA0

Aperçu

SIEMENS · SCALANCE W

6GK5788-1GD00-0AA0 Point d’accès IWLAN SCALANCE W788-1 M12

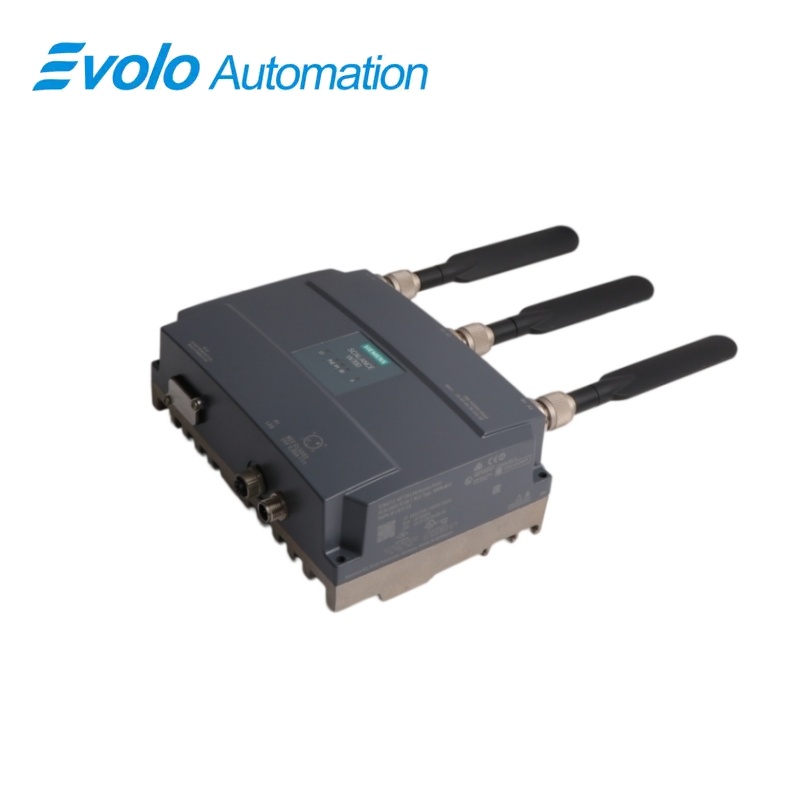

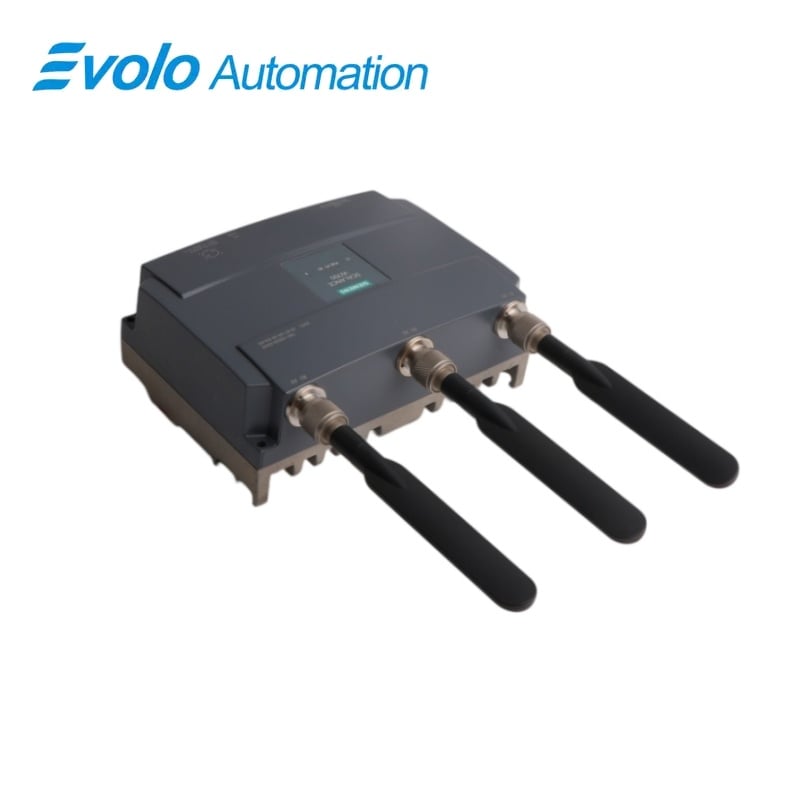

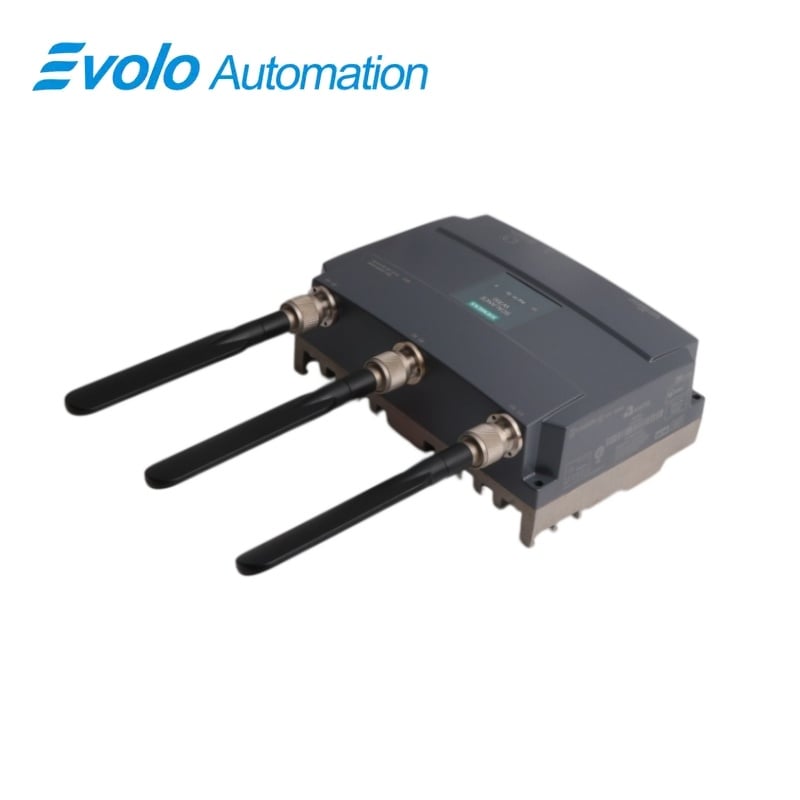

Le point d’accès IWLAN SCALANCE W788-1 M12 est un point d’accès IP65 à une radio, doté de trois interfaces d’antenne N-Connect, d’une interface Ethernet Gigabit M12, d’une alimentation PoE et d’une alimentation redondante en courant continu 24 V.

En un coup d’œil

Marque	Siemens
Modèle	6GK5788-1GD00-0AA0
Type de produit	point d’accès sans fil industriel robuste
Fonction principale	Offre un accès IWLAN double bande via une seule radio et une liaison montante Gigabit M12
Application ou série compatible	Réseaux sans fil industriels nécessitant des antennes externes et une protection IP65

Identification exacte

Vérifier caractère par caractère la référence 6GK5788-1GD00-0AA0 et confirmer l’appellation complète « Point d’accès IWLAN SCALANCE W788-1 M12 ».

Disposition des interfaces

Vérifier l’alimentation installée, les ports, les raccordements sur le terrain et les accessoires requis avant de câbler la pièce de rechange.

Vérification de la configuration

Conserver le projet d’ingénierie approuvé, les paramètres réseau et les données applicatives utilisés par le système installé.

Aperçu du produit

Le point d’accès IWLAN SCALANCE W788-1 M12 est un point d’accès IP65 à une radio, doté de trois interfaces d’antenne N-Connect, d’une interface Ethernet Gigabit M12, d’une alimentation PoE et d’une alimentation redondante en courant continu 24 V.

Le point d’accès prend en charge les normes IEEE 802.11a, b, g, h et n dans les bandes 2,4 GHz et 5 GHz. Trois connexions d’antenne externes permettent la configuration radio documentée ainsi qu’un débit brut allant jusqu’à 450 Mbit/s. L’interface Ethernet M12 prend en charge jusqu’à 1 Gbit/s, tandis que les entrées PoE et redondantes en courant continu 24 V offrent des options d’alimentation industrielles.

Objectif de la commande : confirmer le rôle du point d’accès, les trois antennes externes, le plan de fréquences autorisé, le câblage M12 Gigabit, la méthode d’alimentation, les paramètres de sécurité et la configuration de la clé KEY-PLUG.

Fonctions clés

Point d’accès sans fil industriel

Le point d’accès prend en charge les normes IEEE 802.11a, b, g, h et n dans les bandes 2,4 GHz et 5 GHz.

Voie radio à trois antennes

Les trois connexions d’antennes externes prennent en charge la configuration radio documentée ainsi qu’un débit brut allant jusqu’à 450 Mbit/s.

Connexions réseau et d’alimentation robustes

L’interface Ethernet M12 prend en charge jusqu’à 1 Gbit/s, tandis que l’alimentation par PoE et les entrées redondantes 24 V CC offrent des options d’alimentation industrielles.

Spécifications officielles

Interfaces radio	1
Connecteurs d’antenne externe	3 x femelle N-Connect
Normes sans fil	IEEE 802.11a/b/g/h/n
Bandes de fréquence	2,4 GHz et 5 GHz
Débit radio brut maximal	450 Mbit/s
Interface Ethernet filaire	1 x M12
Débit Ethernet maximal	1 Gbit/s
Alimentation par Ethernet	Soutenue
Alimentation CC redondante	24 V CC via connecteurs M12 codés A
Support de clé à fiche	Oui
Sécurité sans fil	WPA2 et IEEE 802.11i
La qualité du service	IEEE 802.11e
Degré de protection	IP65
Température de fonctionnement	−20 à +60 °C
POIDS À VIDE	1,971 kg

Source officielle : Données techniques Siemens pour le modèle 6GK5788-1GD00-0AA0 .

Questions fréquemment posées

Quel rôle sans fil le modèle 6GK5788-1GD00-0AA0 remplit-il dans une cellule IWLAN ?

Il fonctionne comme un point d’accès WLAN industriel.

Comment choisir des antennes pour le modèle 6GK5788-1GD00-0AA0 ?

Utilisez trois antennes externes compatibles dotées de connecteurs N et conformes au plan de fréquences approuvé.

Le modèle 6GK5788-1GD00-0AA0 peut-il relier un réseau filaire Gigabit ?

Oui ; l’interface Ethernet M12 prend en charge des débits allant jusqu’à 1 Gbit/s.

Quelles solutions d’alimentation puis-je utiliser avec le modèle 6GK5788-1GD00-0AA0 ?

Le point d’accès prend en charge l’alimentation par Ethernet (PoE) ainsi que des connexions redondantes en courant continu 24 V via des interfaces M12 codées A.

Le modèle 6GK5788-1GD00-0AA0 convient-il à une installation sur site à proximité de machines ?

L’enceinte est classée IP65 lorsque les connecteurs spécifiés et les composants d’étanchéité sont correctement installés.

Quelle configuration radio dois-je conserver lors du remplacement de la référence 6GK5788-1GD00-0AA0 ?

Conserver le nom SSID, les identifiants de sécurité, le plan de canaux, les paramètres d’antenne et les paramètres IP.

Un KEY-PLUG peut-il être conservé lors du remplacement de la référence 6GK5788-1GD00-0AA0 ?

Oui ; conserver le KEY-PLUG attribué ainsi que sa configuration lorsqu’il est utilisé dans le système installé.

Notes de compatibilité et de commande

Avant de commander la référence 6GK5788-1GD00-0AA0 : confirmer le rôle du point d’accès, les trois antennes externes, le plan de fréquences autorisé, le câblage M12 Gigabit, la méthode d’alimentation, les paramètres de sécurité et la configuration de la clé KEY-PLUG.

Liste de vérification de compatibilité

• Faire correspondre les trois types d’antennes, les câbles RF et les affectations des connecteurs N utilisés par la conception radio installée.
• Conserver le nom SSID, l’authentification, le plan de canaux, le paramètre de pays et la configuration IP.
• Vérifier l’alimentation PoE ou redondante en courant continu 24 V ainsi que la liaison Ethernet Gigabit M12 avant la mise en service.
