Aperçu
Lieu d'origine : |
Suède |
Nom de marque : |
ABB |
Numéro de modèle : |
NTCS04 |
Détails d'emballage : |
Neuf, scellé en usine |
Délai de livraison : |
5-7 jours |
Conditions de paiement : |
T/T |
Capacité d'approvisionnement : |
En stock |
Spécifications
|
Paramètre |
Spécification |
|
Modèle |
NTCS04 |
|
Type d'appareil |
Unité de terminaison E/S |
|
Dimensions |
18,2 × 17,7 × 2,3 cm |
|
Poids |
0.4 KG |
|
Modules compatibles |
CIS, QRS, NKTU |
|
Catégorie DEEE |
Petit équipement (aucune dimension externe supérieure à 50 cm) |
|
Nombre de batteries |
0 |
|
Canaux d'entrée |
4 analogiques (4–20 mA), 3 numériques (24 VCC / 125 VCC) |
|
Canal(s) de sortie |
2 analogiques (1–5 V CC, 4–20 mA), 4 numériques (24 VCC à 250 mA, collecteur ouvert isolé) |
|
Isolation du câble |
PVC (cote UL PLTC 80 °C / 176 °F à 300 V), non-PVC (cote UL PLTC 90 °C / 194 °F à 300 V) |
|
Montage |
Méthode : montage sur panneau de raccordement sur site |
|
Protection contre les surtensions |
Essai de tenue aux surtensions IEEE 472-1974 |
Description

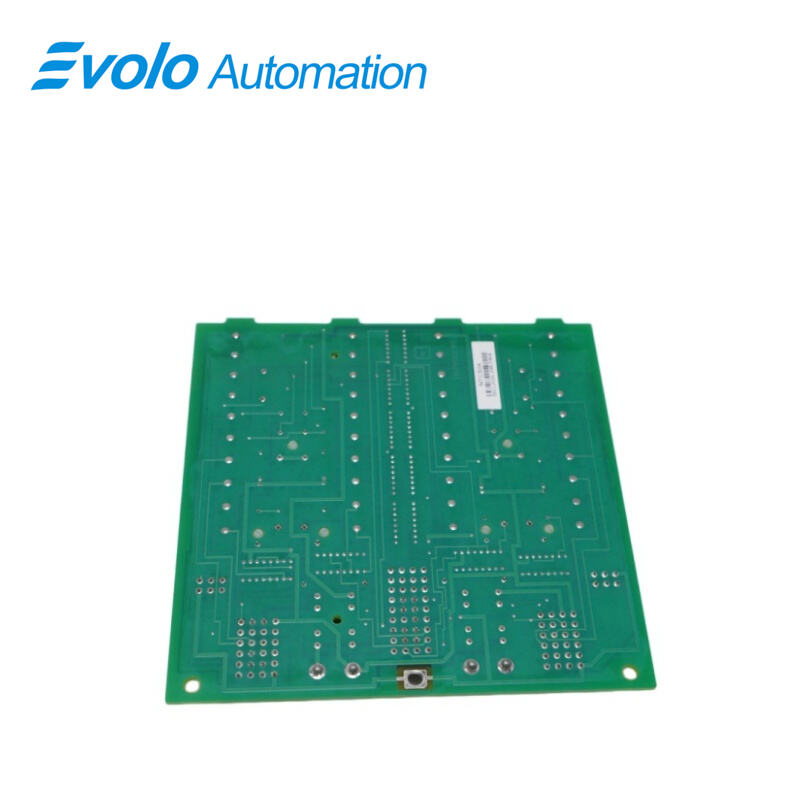

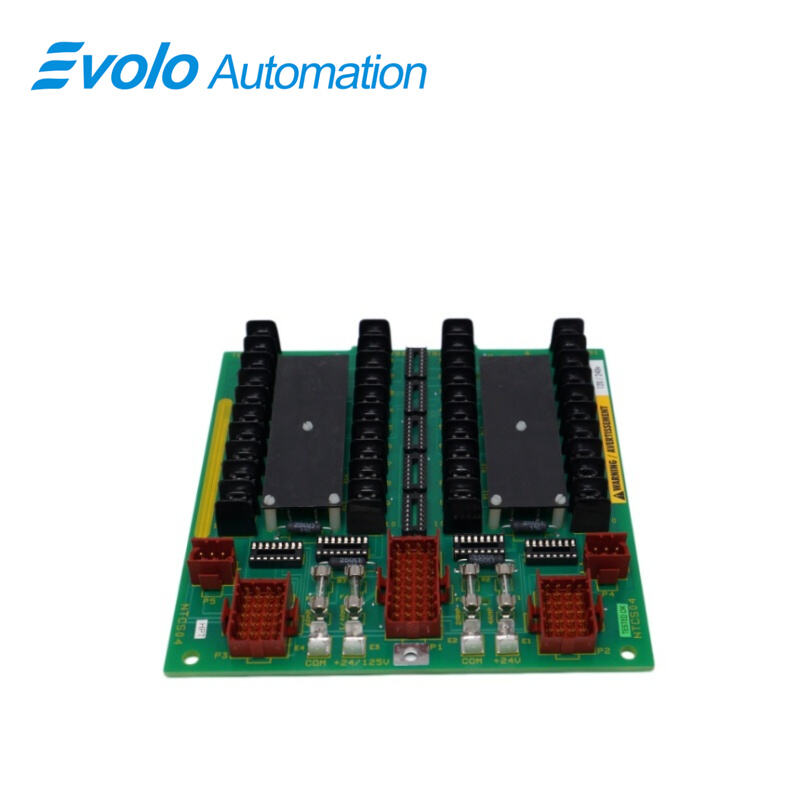

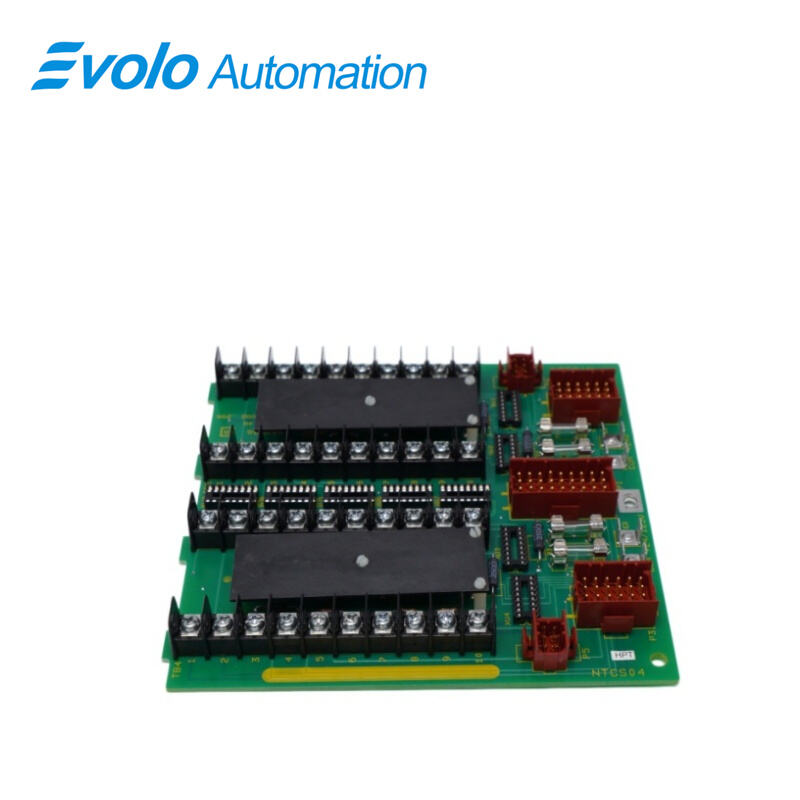

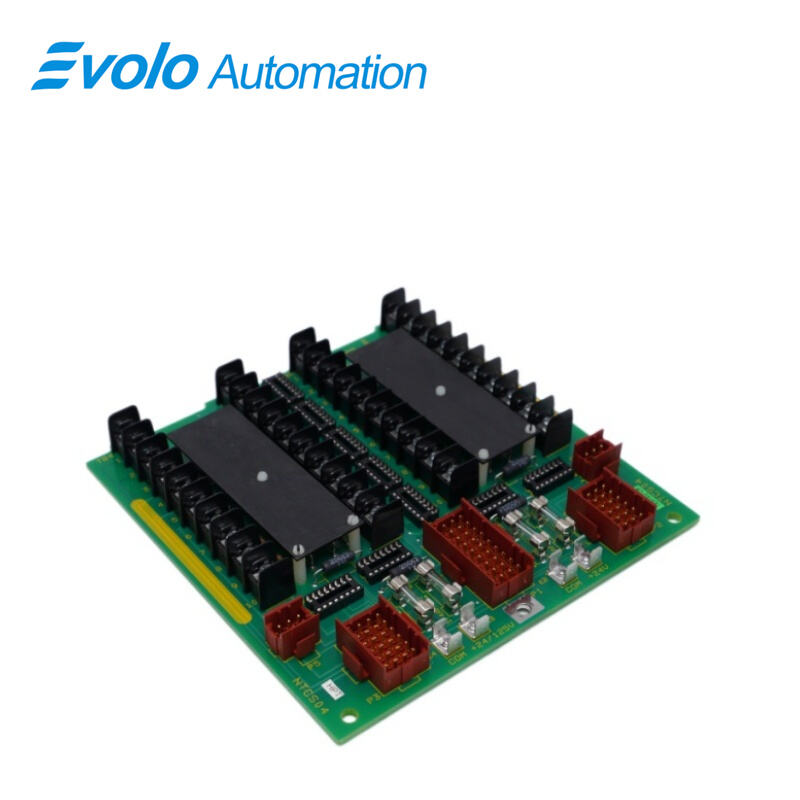

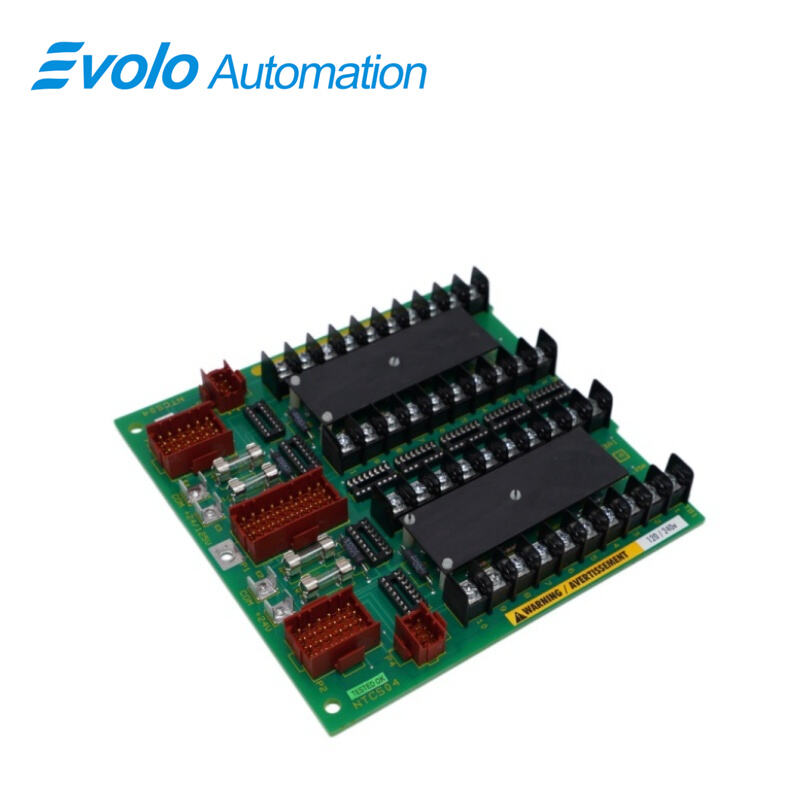

L'unité de terminaison d'E/S NTCS04 est un dispositif E/S pour armoire Harmony faisant partie du système de gestion et de contrôle Enterprise Symphony. Elle permet de raccorder un contrôleur Harmony, un module E/S de commande IMClS12 ou un module à réponse rapide IMQRS12, ainsi que des postes de commande analogique llSAC01. Des liaisons série pour la connexion en cascade d'autres unités de terminaison NTCSO4 sont également prévues.
Applications
Centrales thermiques et nucléaires : utilisées pour collecter les signaux des capteurs de pression de chaudière, de température de turbine et de débit.
Grandes usines pétrochimiques : surveillent la pression des réacteurs, les niveaux des réservoirs de stockage et les débits dans les réseaux complexes de canalisations de procédé.
Usines métallurgiques sidérurgiques (fer et acier) : collectent les signaux des capteurs provenant des systèmes de commande automatisée des hauts-fourneaux.
Usines de traitement des eaux et de protection de l'environnement : collectent les données relatives à la qualité et au niveau de l'eau dans des systèmes de commande distribuée (SCD) à grande échelle.
Résolution de problèmes
Aucune lecture sur un canal : vérifiez d'abord si le fusible miniature correspondant à ce canal est grillé.
Dérive/interférence du signal : Vérifiez si le câble blindé est correctement mis à la terre au niveau de la borne NTCS04 afin d’éliminer les interférences dues à une boucle de masse.
Connexions lâches : Serrez régulièrement les bornes à vis pour éviter un mauvais contact causé par les vibrations industrielles.
FAQ
Q1 : Quels signaux d’entrée le NTCS04 prend-il en charge ?
R : Il est principalement conçu pour 16 signaux analogiques (par exemple, 4-20 mA), généralement utilisés avec le module IMASI23.
Q2 : Pourquoi le signal sur un canal donné chute-t-il soudainement à 0 ?
R : La cause la plus probable est un fusible grillé sur le canal correspondant du NTCS04 ou une panne d’alimentation du transmetteur sur site.
Q3 : Le NTCS04 peut-il être câblé sans arrêt de l’alimentation ?
R : Le câblage des signaux est possible, mais il est recommandé de couper préalablement l’alimentation de ce canal afin d’éviter le déclenchement de la protection par court-circuit dû à une manipulation incorrecte.
Q4 : Quelle est la différence entre le NTCS04 et le NTCS03 ?
A : Le NTCS04 est généralement une version à usage général, tandis que les suffixes différents peuvent varier en termes de répartition de tension, de spécifications des fusibles ou de compatibilité avec des modules spécifiques.
Q5 : Quelles précautions doivent être prises lors de l’installation du NTCS04 ?
A : Il doit être installé sur un rail de support standard, et la connexion du câble préfabriqué au module E/S doit être sécurisée.
