Module d'entrée numérique NRDI02

Aperçu

Lieu d'origine :	Suède
Nom de marque :	ABB
Numéro de modèle :	NRDI02
Détails d'emballage :	Neuf, scellé en usine
Délai de livraison :	5-7 jours
Conditions de paiement :	T/T
Capacité d'approvisionnement :	En stock

Spécifications

Description

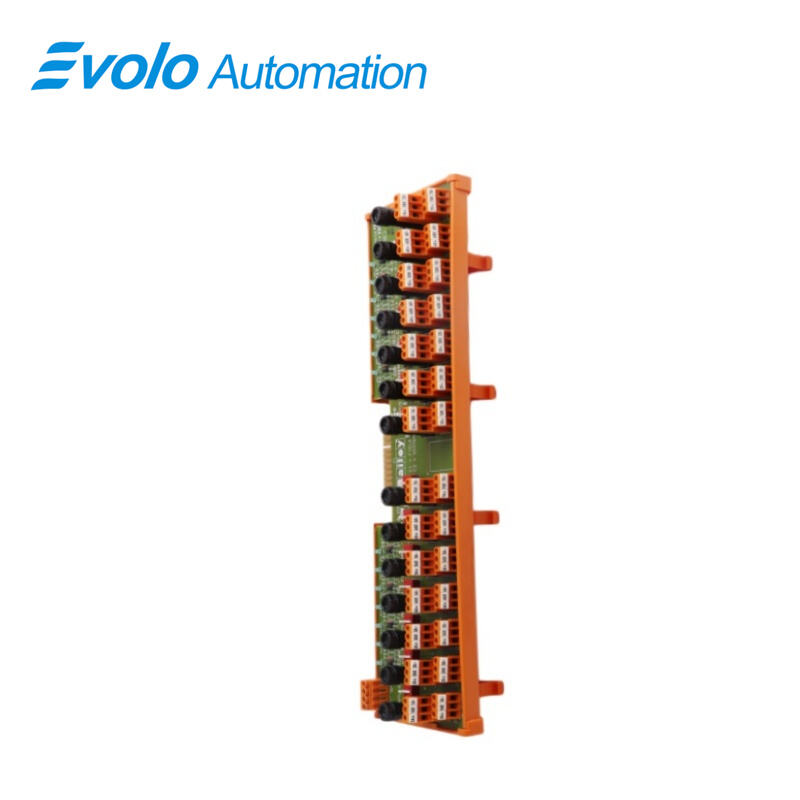

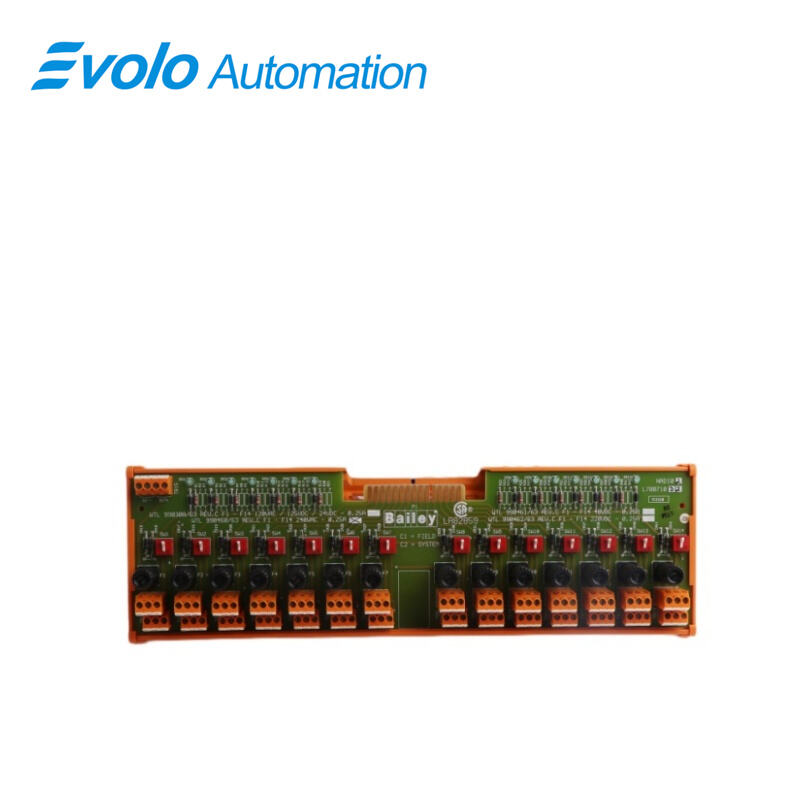

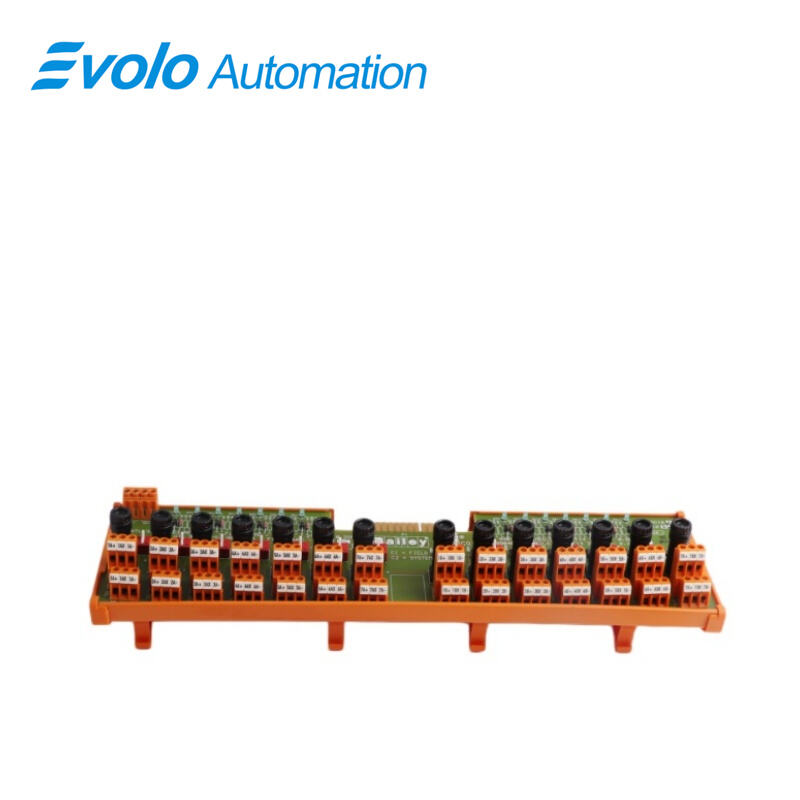

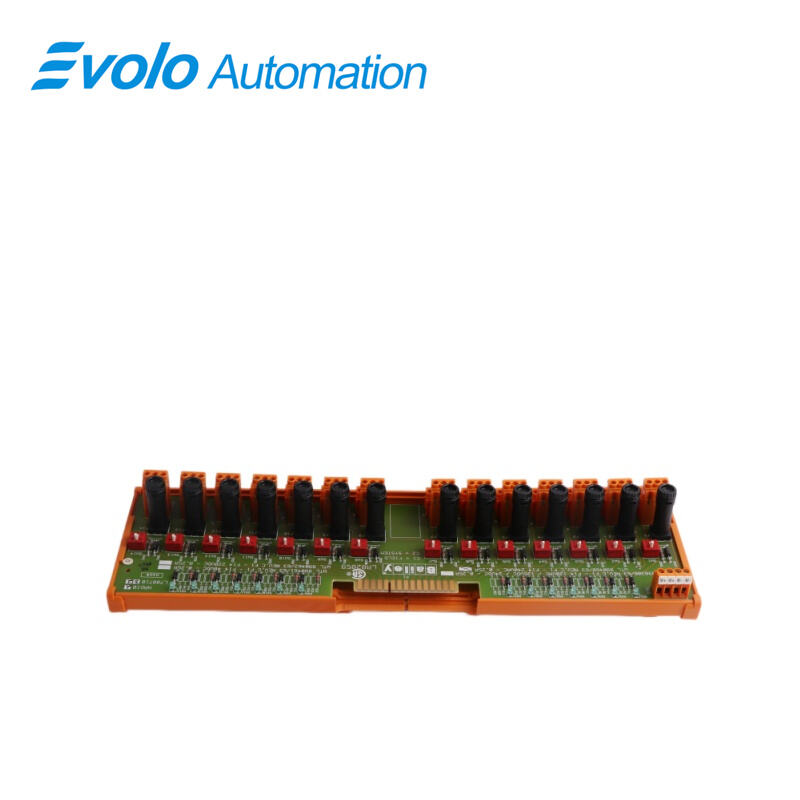

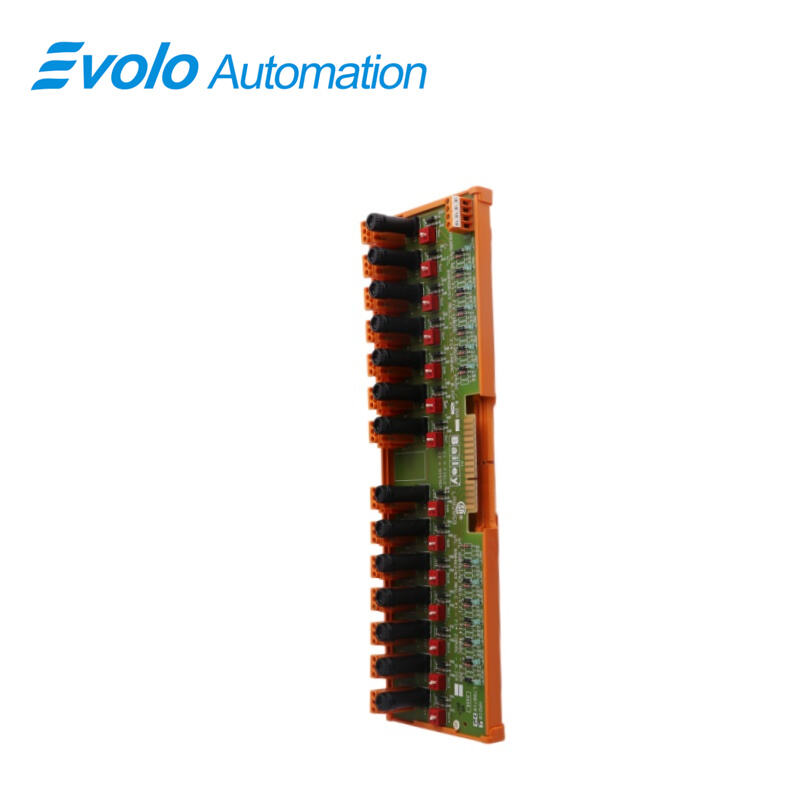

L'ABB NRDI-02 L700711 est un module d'entrée numérique à distance (RDBMT) du système de contrôle distribué (DCS) ABB Bailey INFI 90 / Harmony. Il agit comme un terminal d'acquisition de données pour les signaux d'interrupteurs sur le terrain, chargé d'introduire dans le bus de commande des signaux physiques provenant d'interrupteurs de pression, d'interrupteurs de fin de course ou de contacts de relais.

Applications

Centrales électriques de grande puissance : surveillance de l'état des auxiliaires de chaudière, des interrupteurs de déconnexion de turbine et des interrupteurs de verrouillage de sécurité.

Installations pétrochimiques : répartis dans des boîtiers de commande antidéflagrants situés dans différentes unités de production, afin de collecter les signaux émis par des interrupteurs de niveau et des boutons d'arrêt d'urgence.

Acieries et usines métallurgiques : surveillance des interrupteurs de désalignement des convoyeurs, des signaux de fin de course des laminoirs, ainsi que de l'état d'ouverture/fermeture des armoires de distribution.

Usines de papier et de ciment : utilisés comme stations d'E/S réparties sur des lignes de production longue distance afin de fournir un retour en temps réel sur l'état de fonctionnement/arrêt des équipements.

Résolution de problèmes

Défaillances courantes :

État d'entrée non mis à jour : L'interrupteur de champ fonctionne, mais l'affichage DCS ne montre aucune modification. Cela est généralement dû à une corrosion des bornes, à un câble de signal rompu ou au vieillissement des composants optocoupleurs situés à l'intérieur du module.

Erreur de communication (témoin lumineux rouge) : La liaison d'E/S distante est interrompue, probablement en raison d'une forte interférence électromagnétique causée par un câble blindé non mis à la terre, ou d'un conflit d'adresse de station.

Méthodes de diagnostic :

Test en boucle : Court-circuiter la ligne de signal au niveau des bornes du module et observer si la LED du panneau s'allume afin de déterminer si le problème provient de l'interrupteur de champ ou d'une défaillance du module.

Vérifier la borne commune : Vérifier que l'alimentation de la borne commune (Common) du module est bien connectée. L'absence de cette borne commune entraînera la défaillance de l'ensemble du groupe d'entrées (8 ou 16 entrées).

FAQ

Q : Un canal de mon NRDI-02 est défectueux. Puis-je remplacer uniquement le composant concerné ?
A : Non. Le module NRDI-02 est entièrement encapsulé. Une défaillance sur un canal unique nécessite généralement le remplacement de l’ensemble de la carte ou le transfert du signal vers un canal de secours.

Q : Le remplacement du module NRDI-02 nécessite-t-il une coupure du système ou un téléchargement de logiciel ?
A : Aucun téléchargement de logiciel n’est requis. Assurez-vous simplement que les commutateurs DIP d’adresse sur le nouveau module sont identiques à ceux de l’ancien module. Le contrôleur principal le reconnaîtra automatiquement dès son insertion dans le système.

Q : Pourquoi les voyants d’entrée sont-ils allumés, mais l’ordinateur hôte du système DCS affiche-t-il « Défaut » concernant le NRDI02 ?
A : Cela indique généralement une interférence ou une perte de données sur la liaison de communication entre le module et le module contrôleur principal. Il est recommandé de vérifier la mise à la terre de la tresse blindée du câble de communication.

Q : Le NRDI-02 prend-il en charge les entrées à contact humide (alimentées par le système) ?
A : Oui. Une alimentation 24 VCC peut être fournie à la borne commune via un câblage externe afin d’acquérir des signaux à contact sec provenant du terrain.

Q : Ce NRDI02 peut-il être installé directement à l’extérieur ?
A : Non. Le NRDI-02 doit être installé dans une boîte d’E/S ou un tableau de commande dont le degré de protection répond aux exigences du site, et doit être protégé contre les éclaboussures directes de pluie ou les températures extrêmes.
