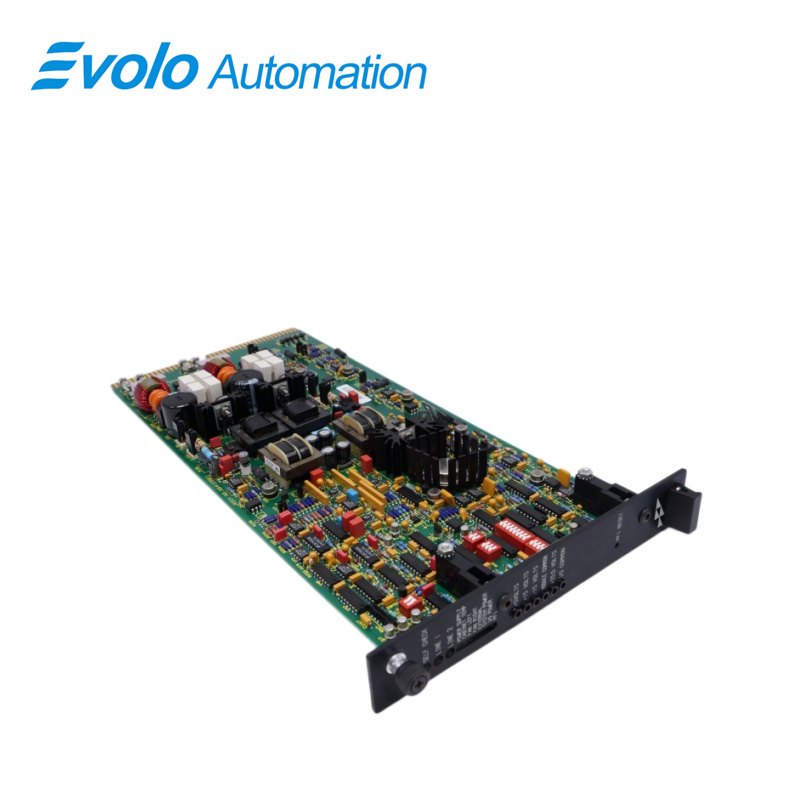

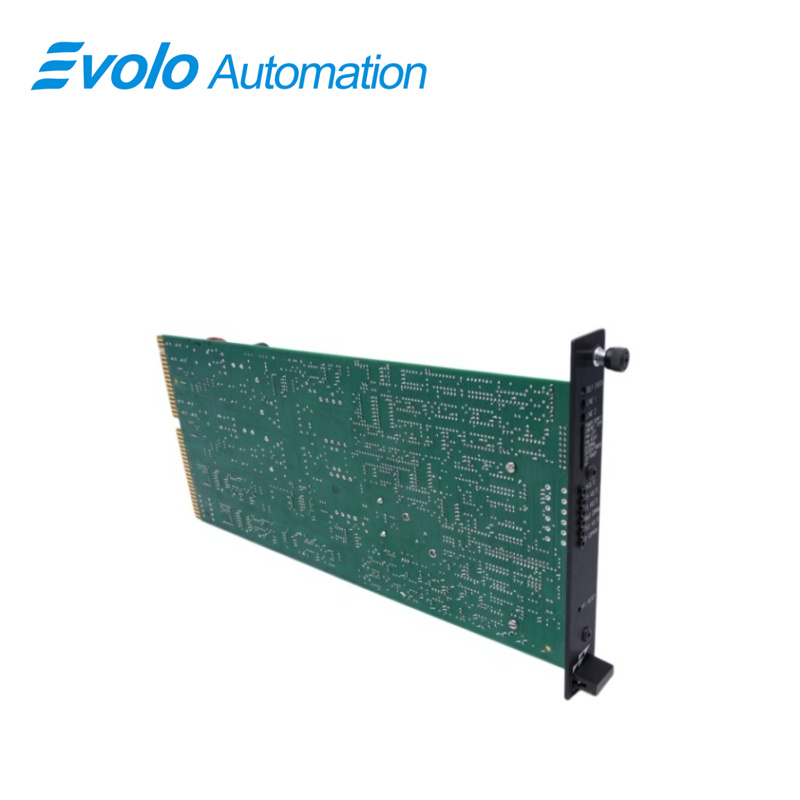

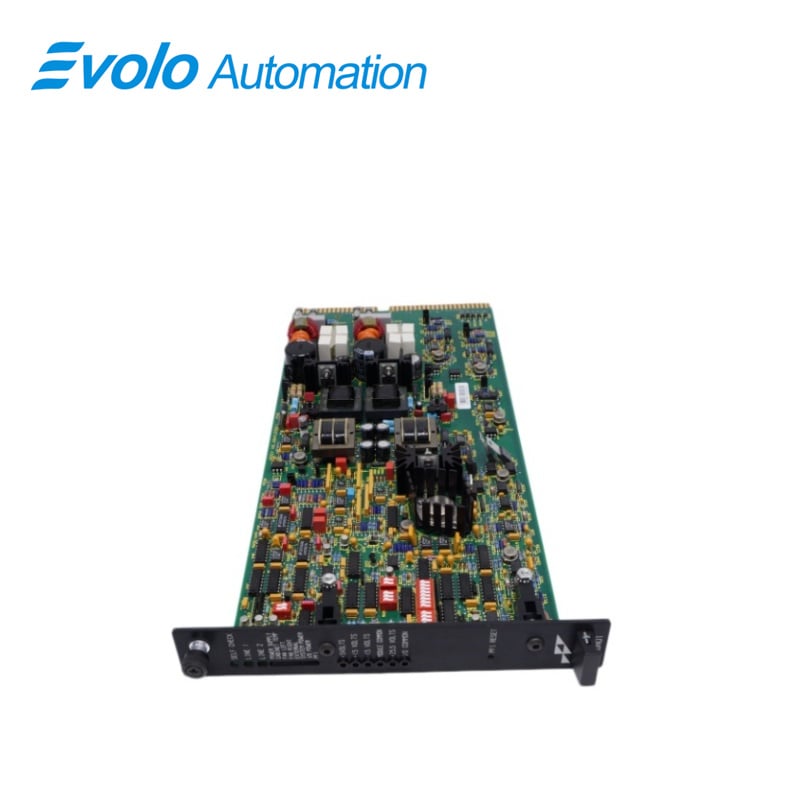

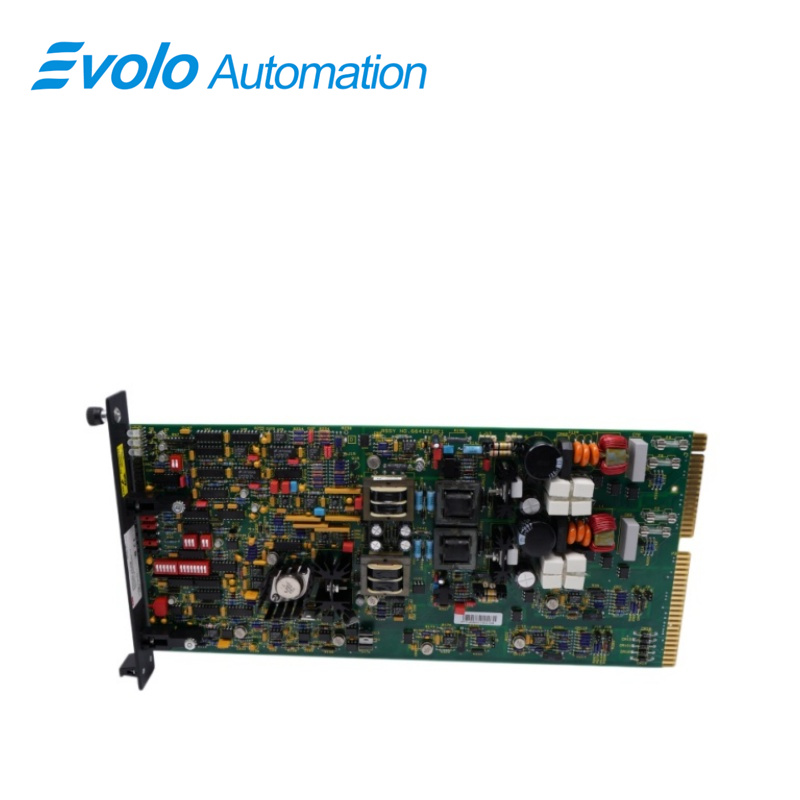

Module de surveillance de puissance IPMON01, fabricants, fournisseurs et usine chinois de modules de surveillance de puissance IPMON01

Aperçu

Lieu d'origine :	Suède
Nom de marque :	ABB
Numéro de modèle :	IPMON01
Détails d'emballage :	Neuf, scellé en usine
Délai de livraison :	5-7 jours
Conditions de paiement :	T/T
Capacité d'approvisionnement :	En stock

Spécifications

Paramètre	Valeur
Modèle	IPMON01
Description	Module de surveillance de puissance
Dimensions	3,4 x 41,5 x 21,8 cm
Poids	0.98 KG
Alimentation électrique	0,3 A à 120 VCA ; 0,2 A à 240 VCA et 125 VCC
Entrées d’état logique	2 entrées ; logique 0 = défaut ; logique 0 : 0,8 VCC @ 10 mA en absorption ; logique 1 : 3,1 VCC @ 80 µA en émission
Entrées d’état du ventilateur	2 entrées pour la surveillance de la vitesse du ventilateur en cas de faible régime
Interruption due à une panne de courant (PFI)	1 sortie, collecteur ouvert, non isolée ; Logique 0 : 0,8 VCC à 10 mA d’absorption ; Logique 1 : 4,75–5,25 VCC à 80 µA de source
Sortie d’état	1 sortie, collecteur ouvert, non isolée ; Logique 0 : 0,8 VCC à 10 mA d’absorption ; Logique 1 : 4,75–5,25 VCC à 80 µA de source
Alarme du bus	1 sortie, collecteur ouvert opto-isolée (24 V) ; Logique 0 : 1,2 VCC à 150 mA d’absorption ; Logique 1 : 5–30 VCC à 80 µA de source

Description

Le module de surveillance de puissance IPMON01 est équipé de trois DEL d’état rouge/verte et de huit DEL d’alarme rouges sur son face avant. La DEL d’autotest et la DEL de la ligne 1 sont des DEL d’état rouge/verte qui s’allument en vert pendant le fonctionnement normal. La DEL d’autotest passe au rouge si le module de surveillance de puissance détecte une défaillance matérielle interne. La DEL de la ligne 1 indique l’état de l’alimentation entrante dans les systèmes redondants N, N+1 ou N+x et passe au rouge si la tension d’entrée chute en dessous de la plage spécifiée. Ces DEL sont toujours activées. La DEL de la ligne 2 doit être activée pour indiquer l’état d’une deuxième alimentation entrante dans les systèmes 2N.

Applications

Réseau électrique : armoires DCS pour centrales thermiques, armoires de commande automatisée pour sous-stations.

Industries à procédé continu : salles de contrôle centrales pour les raffineries de pétrole et les grandes usines chimiques.

Métallurgie et mines : systèmes de commande de hauts fourneaux, armoires de commande pour grands treuils.

Infrastructures critiques : grandes stations d’épuration des eaux, centres urbains de chauffage par quartier.

Points de test

Il y a six points de test (+5 volts, +15 volts, -15 volts, commun du module, +25,5 volts et commun E/S) sur le panneau avant de l’IPMON01. Ces points permettent de mesurer les tensions du bus à l’aide de sondes de voltmètre.

Avantage concurrentiel

Maintenance préventive : émet des alertes précoces avant une défaillance complète de l’alimentation électrique, évitant ainsi des arrêts imprévus de la chaîne de production.

Diagnostic simplifié : identifie rapidement, via les voyants du panneau, quel groupe de tension (par exemple +15 V) est défectueux, réduisant ainsi considérablement le temps de réparation.

Haute fiabilité : conçu pour des environnements industriels sévères, il possède une immunité extrêmement élevée aux interférences électromagnétiques (EMI).
