Aperçu
Lieu d'origine : |
Suède |
Nom de marque : |
ABB |
Numéro de modèle : |
IMASM01 |
Détails d'emballage : |
Neuf, scellé en usine |
Délai de livraison : |
5-7 jours |
Conditions de paiement : |
T/T |
Capacité d'approvisionnement : |
En stock |
Spécifications
|
Paramètre |
Valeur |
|
Dimension |
3,5 × 31 × 17,5 cm |
|
Poids |
0.24 kg |
|
Mémoire |
RAM : 24 ko ; ROM : 36 ko ; RAM avec sauvegarde par batterie : 6 ko |
|
Tension d'alimentation |
+5 VCC (±5 %) ; +15 VCC (−2,5 %, +5 %) ; −15 VCC (+2,5 %, −5 %) |
|
Courant (maximum) |
825 mA (+5 VCC) ; 150 mA (+15 VCC) ; 40 mA (−15 VCC) |
|
Dissipation de puissance (maximum) |
4,13 W (+5 VCC) ; 1,88 W (+15 VCC) ; 0,45 W (−15 VCC) |
|
Nombre maximal d'entrées |
Jusqu'à 64 (à partir de 4 IMASM01 ou 8 IMASM02/03/04) |
|
Plage d'entrée |
-10 à +10 VCC ; ±5 VCC (max.) |
|
Plage de tension en mode commun |
±50 VCC |
|
Réjection en mode commun |
-54 dB (avec IMASM01, ±5 VCC max.) |
|
Réjection en mode normal |
-120 dB (avec IMASM01, ±250 VCA à 60 Hz crête) |
|
Impédance d'entrée |
10 MΩ |
|
Précision (typique, 25 °C) |
±0,01 % de la plage (IMASM01, sans esclave) |
|
Précision (avec esclave) |
0,1 % de la plage d’entrée autorisée (IMASM01) |
|
Précision de la jonction froide |
±0,125 % de la plage d’entrée de 200 mV |
|
Effet de vieillissement |
0,025 % par an |
|
Effet de température |
±0,00035 % par °C (±0,00019 % par °F) |
Description

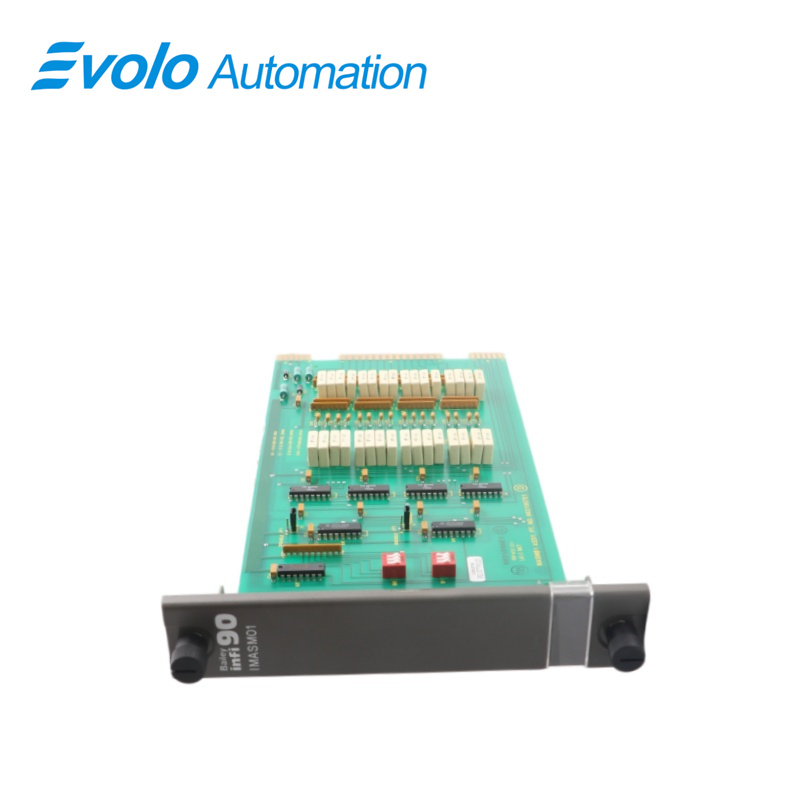

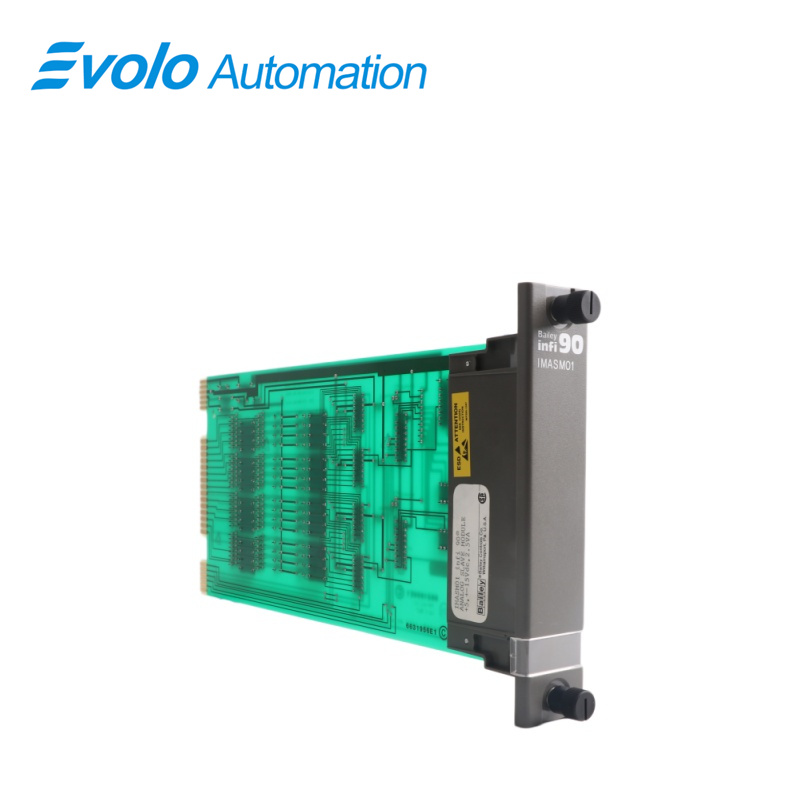

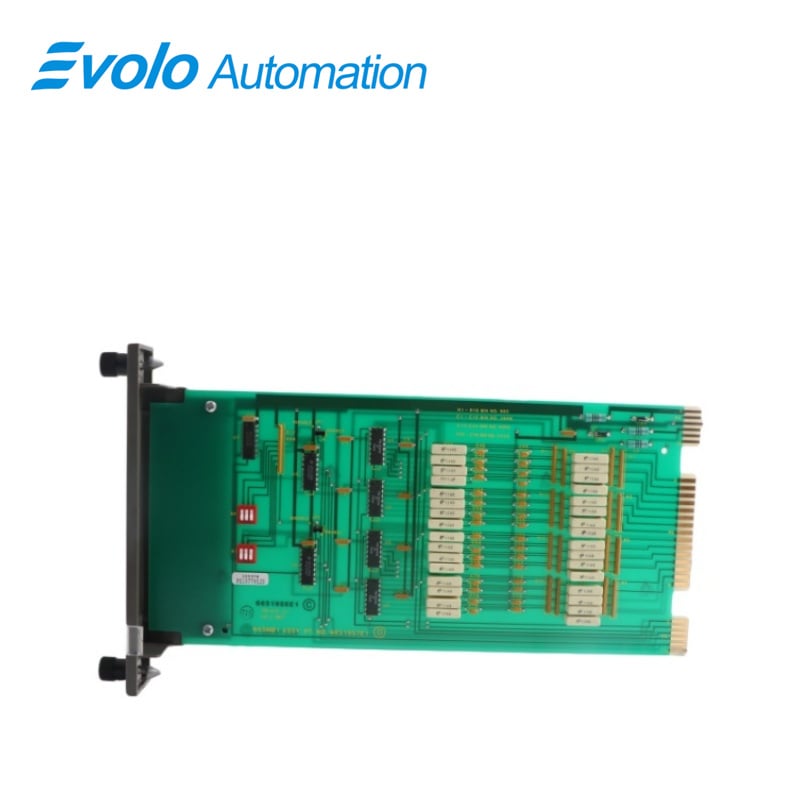

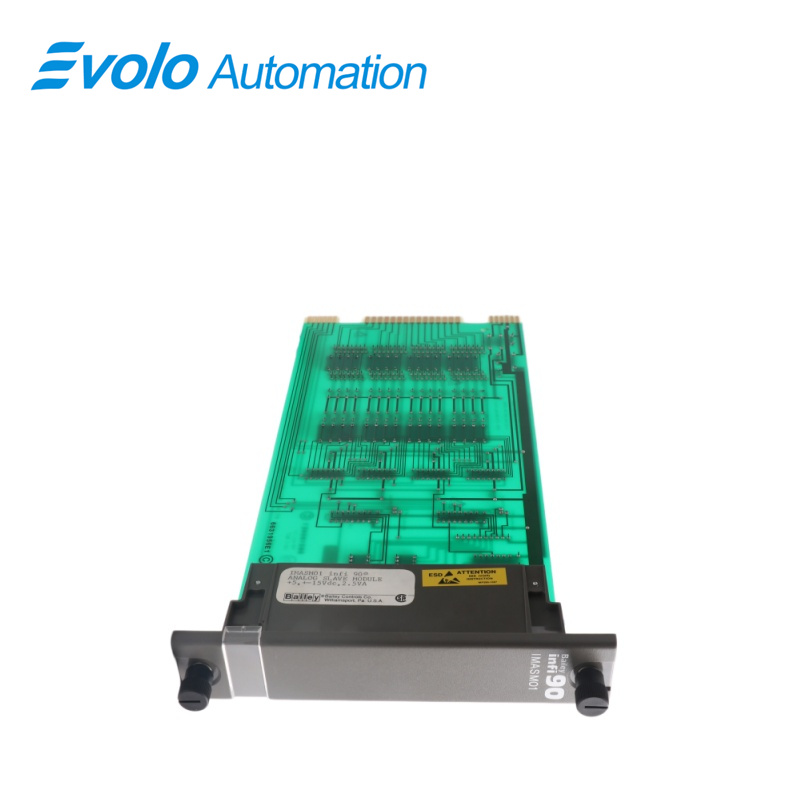

Le module esclave analogique Bailey ABB IMASM01 est un composant de commande central dans l’automatisation industrielle, conçu pour le traitement de signaux à haute précision dans des environnements industriels complexes. Ce module repose sur un concept de conception modulaire, permettant une intégration transparente dans la commande des lignes de production manufacturières, la surveillance des systèmes énergétiques et divers scénarios d’automatisation industrielle, afin d’assurer l’acquisition en temps réel et la sortie précise de signaux analogiques tels que la température, la pression et le débit.
Applications
Centrales électriques, raffineries pétrolières et gazières, usines chimiques, usines de pâte à papier et de papier, installations de traitement des eaux et unités de transformation des aliments et des boissons.
Caractéristiques
Plage d'entrée configurable : chaque canal peut être configuré avec différentes plages de tension ou de courant en entrée, garantissant la compatibilité avec divers types de capteurs.
Isolation électrique : l'isolation électrique entre les canaux d'entrée et le bus DCS empêche la formation de boucles de masse et les interférences.
Conception compacte : ce module occupe un seul emplacement sur le bus Infi 90, permettant ainsi de gagner de l'espace et le rendant adapté aux systèmes de contrôle denses.
FAQ
Q : Qu'est-ce que l'IMASM01 ?
R : Il s'agit d'un module esclave d'entrée analogique Bailey.
Q : Quel est votre délai de livraison pour l'IMASM01 ?
R : En général, 1 à 3 jours ouvrables après réception de votre paiement. Le délai de livraison précis dépend du type et de la quantité de la commande.
Q : Quelle est la durée de la période de garantie de l'IMASM01 ?
R : Nous offrons une garantie standard d’un an pour tous les produits neufs et d’origine.
Q : Offrez-vous des remises ?
R : Oui ! Pour obtenir des remises sur l'IMASM01, veuillez contacter John afin de bénéficier de la meilleure offre.
