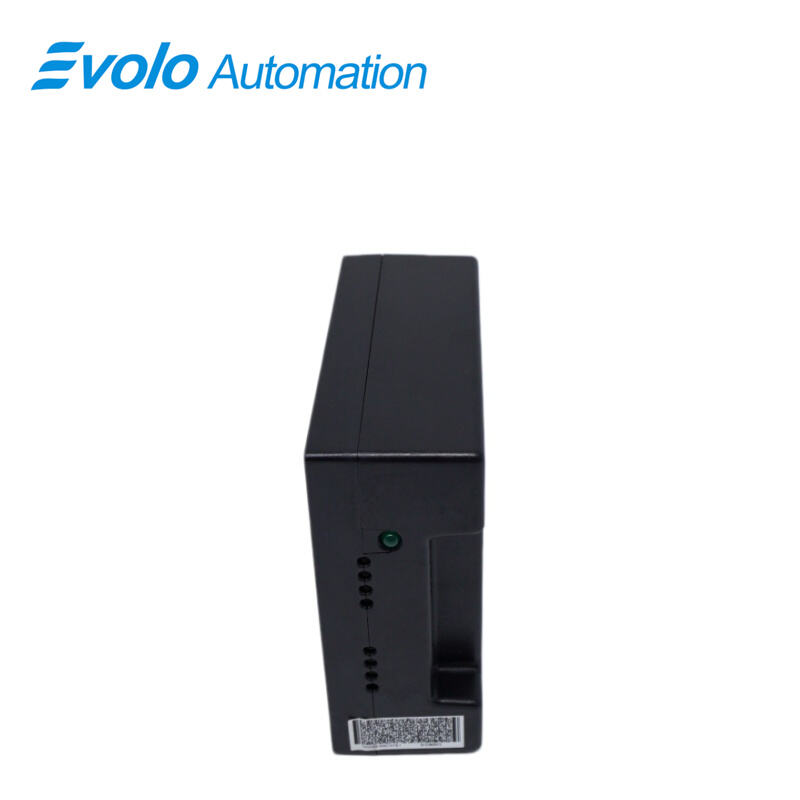

Alimentation électrique DSQC609 3HAC14178-1

Aperçu

Lieu d'origine :	Suède
Nom de marque :	ABB
Numéro de modèle :	DSQC609 3HAC14178-1
Détails d'emballage :	Neuf, scellé en usine
Délai de livraison :	5-7 jours
Conditions de paiement :	T/T
Capacité d'approvisionnement :	En stock

Spécifications

Description

L’ABB DSQC609 3HAC14178-1 est un module d’alimentation continue 24 V très fiable destiné aux systèmes de commande robotique industrielle ABB. Conçu spécifiquement pour la plateforme de contrôleur IRC5, il fournit une alimentation stable aux modules d’entrées/sorties (E/S), aux capteurs et aux actionneurs situés dans l’armoire de commande du robot. Ce module utilise la technologie de modulation de largeur d’impulsion (MLI), atteignant une précision de sortie de ±1 %, et peut alimenter simultanément huit charges 24 V, répondant ainsi aux exigences d’alimentation dans des scénarios industriels complexes tels que le soudage, l’assemblage et la manutention.

Applications

Usines de fabrication automobile : sur les lignes de soudage de carrosserie, ABB DSQC609 3HAC14178-1 alimente les moteurs servo, les contrôleurs de torche à souder et les capteurs de vision des robots de soudage, garantissant ainsi un contrôle précis des paramètres de soudage. Dans un cas concret, la conception redondante du module a permis d’effectuer 100 000 soudures consécutives sans défaut, portant le taux de réussite des soudures à 99,8 %.

Usines d'assemblage électronique : Dans les équipements d'encapsulation de puces, le module fournit une alimentation électrique stable en 24 V aux ventouses à vide, aux outils de préhension et de positionnement, ainsi qu'au système d'inspection AOI des bras robotiques haute précision, assurant une précision de positionnement au niveau micronique (±5 μm). Après l'adoption de ce module, une usine de semi-conducteurs a réduit son taux de pannes d'équipement de 3 fois par mois à 0,5 fois, augmentant ainsi sa capacité de 30 %.

Usines agroalimentaires et pharmaceutiques : Sur les lignes de remplissage stérile, le module, doté d'une conception de protection IP20 et d'une structure de refroidissement sans ventilateur, répond aux exigences GMP des salles propres, fournissant une alimentation fiable aux vannes de remplissage, aux machines à étiqueter et aux systèmes de nettoyage CIP. Après l'utilisation de ce module, une entreprise pharmaceutique a réduit son cycle de validation des équipements de 4 semaines à 72 heures.

Avantage concurrentiel

Grande adaptabilité et stabilité :

L’ABB DSQC609 3HAC14178-1 prend en charge une entrée CA de 85 à 264 V et s’adapte aux normes électriques mondiales. Grâce à la modulation de largeur d’impulsion (PWM) et au filtrage LC, l’ondulation de sortie est inférieure à 50 mVeff, garantissant des performances stables des entrées/sorties, même en cas de fluctuations de tension de ±15 %.

Conception redondante et remplacement à chaud :

Prend en charge la redondance N+1 avec fonctionnement en parallèle. En cas de défaillance, l’alimentation de secours prend le relais en moins de 5 ms. Le remplacement à chaud permet une substitution sans arrêt du système, réduisant ainsi les temps d’indisponibilité.

Diagnostic intelligent et économie d’énergie :

Des indicateurs LED assurent une surveillance en temps réel de l’état et prennent en charge le diagnostic à distance via IRC5. Le mode économique (charge < 30 %) réduit la consommation d’énergie jusqu’à 40 %, diminuant ainsi les coûts d’exploitation.

Installation et maintenance

Préparation avant l'installation :

Vérifiez l’espace disponible dans l’armoire de commande : Un dégagement minimal de 150 mm pour la dissipation thermique est requis. Évitez toute installation à proximité de composants générant de la chaleur (tels que les variateurs de vitesse).

Préparation des outils : Prévoyez un fil de cuivre multibrin de 5 mm², une clé dynamométrique (0,5–10 Nm) et un bracelet antistatique.

Vérification environnementale : assurez-vous que la température à l’emplacement d’installation est ≤ 60 °C, que l’humidité est ≤ 85 % HR et qu’il n’y a pas de gaz corrosifs.

Étapes d'installation :

Insérez le module dans le rail DIN de 35 mm et faites pivoter la languette pour le verrouiller en place.

Raccordement des lignes d’alimentation entrantes : utilisez un câblage de mise à la terre bicolore jaune/vert pour les lignes L/N, en veillant à ce que la résistance de mise à la terre soit < 1 Ω.

Câblage de sortie : utilisez des borniers Phoenix pour raccorder les lignes de signal 24 V +/–. Le couple de serrage des borniers doit atteindre 0,8 Nm.

Configuration de la communication : à l’aide de la console de programmation FlexPendant du contrôleur IRC5, définissez l’ DSQC609 3HAC14178-1 adresse de l’appareil sur la valeur par défaut (1).
