Carte d'interface pour codeur DSQC354, fabricants, fournisseurs et usine chinois de cartes d'interface pour codeur DSQC354

Aperçu

Lieu d'origine :	Suède
Nom de marque :	ABB
Numéro de modèle :	DSQC354
Détails d'emballage :	Neuf, scellé en usine
Délai de livraison :	5-7 jours
Conditions de paiement :	T/T
Capacité d'approvisionnement :	En stock

Spécifications

Modèle :	DSQC354
Type :	Carte d'interface pour codeur
Dimensions:	17 x 5,5 x 11,5 cm
Poids :	0,54 Kg
Tension d'alimentation :	24 VDC
Consommation d'énergie :	5 w
Types de codeur :	Incémental, absolu ou servo
Impulsions par tour :	1 à 65 535
Fréquence maximale d'impulsions :	1 MHz
Température de fonctionnement :	-20°C à +70°C
Classe de protection :	IP67

Description

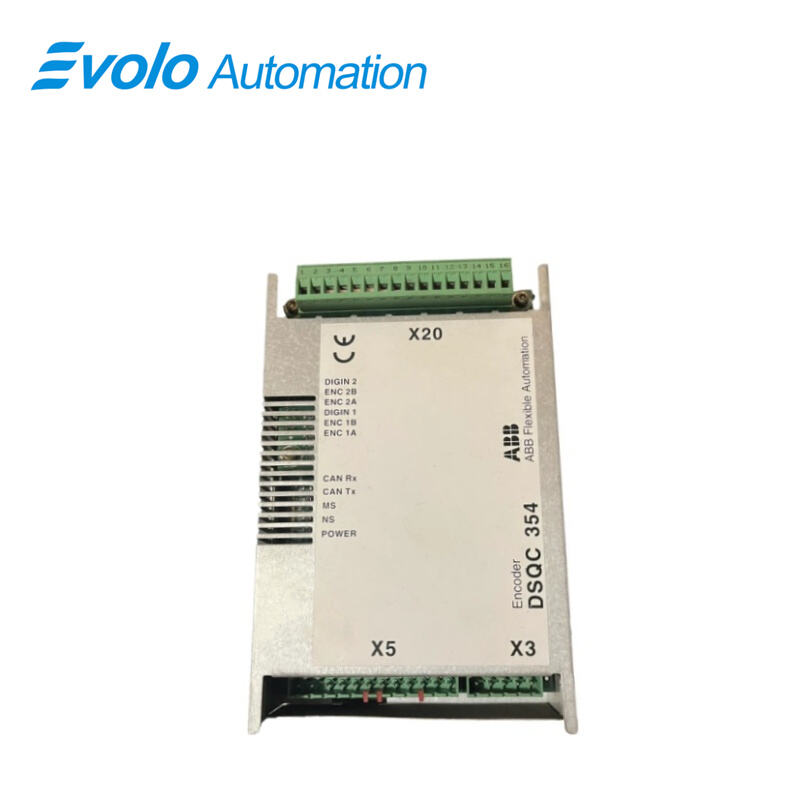

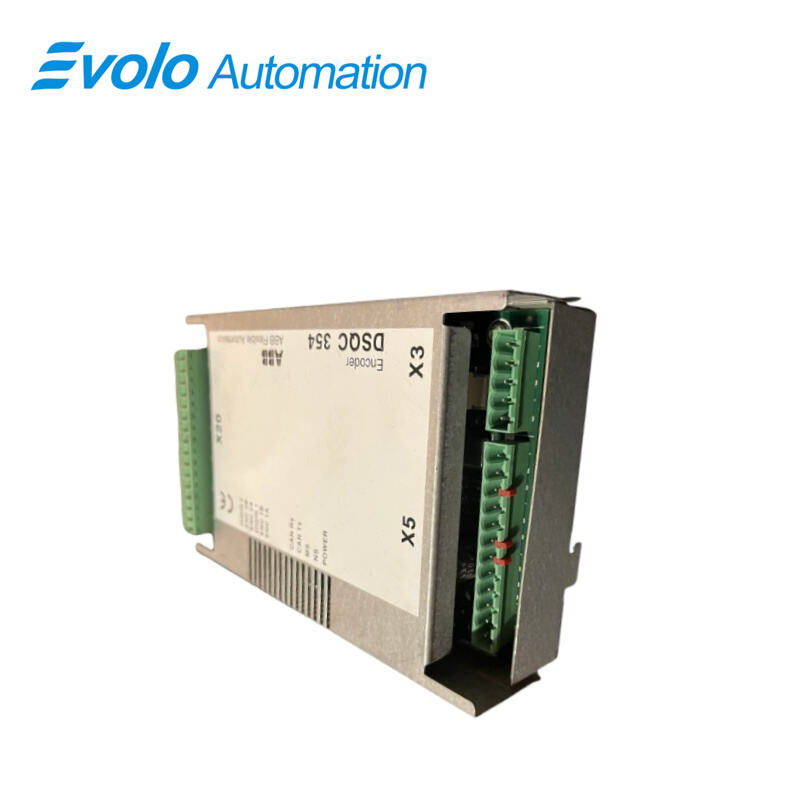

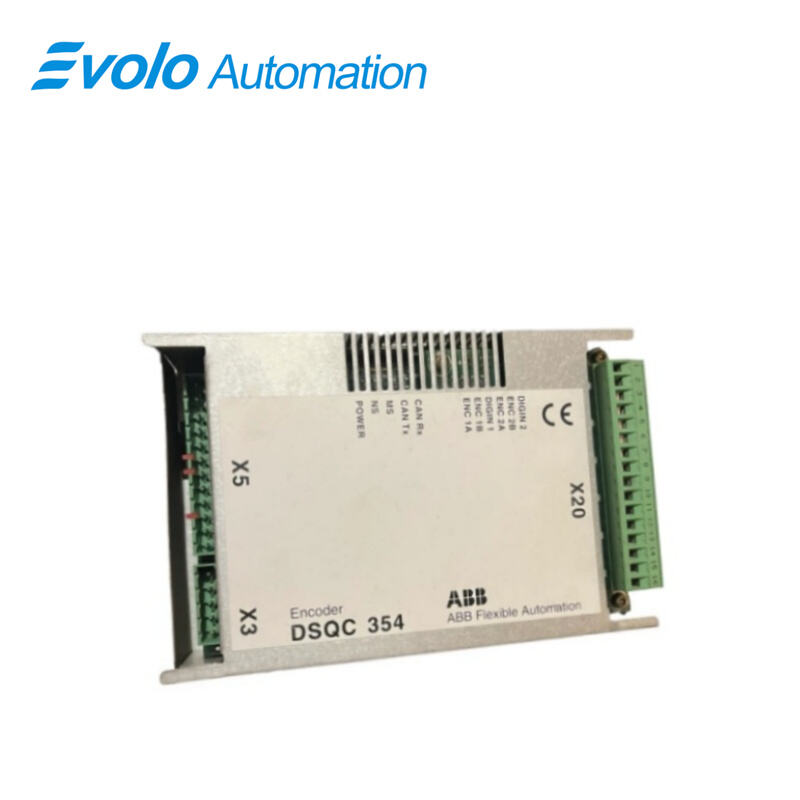

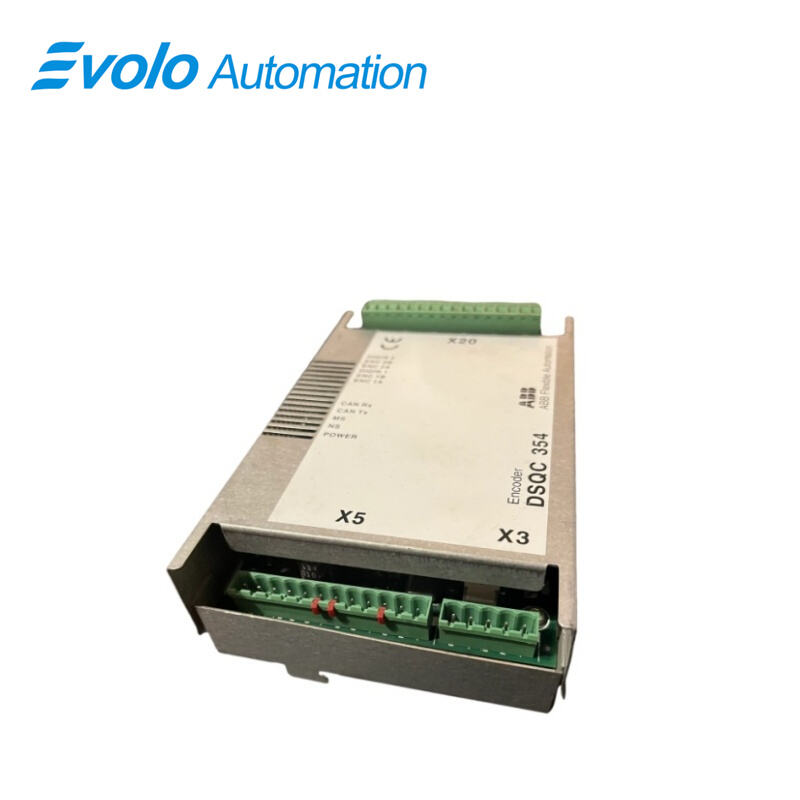

L’ABB DSQC354 est une carte d'interface encodeur principalement utilisée pour connecter des codeurs à des robots ABB, permettant une rétroaction de position haute précision et une commande de mouvement.

Applications

Usines de fabrication automobile : Contrôle précis de la trajectoire des robots utilisés pour le soudage de la carrosserie et la peinture.

Usines d'assemblage électronique : Fourniture d'une rétroaction synchrone dans les technologies de montage en surface (SMT) à haute vitesse ou lors de l'assemblage de composants de précision.

Usines d'emballage alimentaire : Coordination des mouvements collaboratifs des convoyeurs et des bras robotisés.

Usines de manutention logistique : Garantie de la précision positionnelle des robots de palettisation et des systèmes de véhicules autonomes guidés (AGV).

Usines de travail des métaux : Maintien d'une grande stabilité lors des opérations de chargement et de découpe assistées par des machines-outils à commande numérique (CNC).

Recommandations d'entretien

Serrage régulier : Vérifier trimestriellement les bornes de câblage afin d'éviter tout mauvais contact dû aux vibrations prolongées.

Propreté environnementale : Veiller à ce que les filtres du tableau de commande soient intacts afin d'empêcher la pénétration de poussières conductrices dans les circuits de la carte d'interface.

Protection contre les décharges électrostatiques : portez un bracelet antistatique lors du remplacement ou de la manipulation des cartes afin d'éviter que les décharges électriques n'endommagent les puces.

Gestion des pièces détachées : étant donné que ce modèle est courant dans les systèmes plus anciens, il est recommandé que l'usine conserve 1 à 2 cartes de rechange testées.

FAQ

Q: Le DSQC354 pilote-t-il directement les codeurs ?
A : Oui. Le DSQC354 fournit généralement une sortie continue de 24 V CC, pouvant alimenter directement des codeurs compatibles, ce qui simplifie le câblage externe.

Q : Quels types de codeurs le DSQC354 soutien ?
A : Les DSQC354 est très polyvalent et compatible avec les codeurs incrémentaux, absolus et certains types de codeurs servo.

Q : Si le robot signale une « perte de données du codeur », s'agit-il généralement d'un problème lié au DSQC354 ?
R : Pas nécessairement. Vérifiez d'abord le câble de connexion et la batterie du codeur. Si les problèmes liés au câble sont écartés et que les niveaux de signal restent anormaux, le DSQC354 carte d'interface pourrait être endommagée.

Q : Est-ce que le DSQC354 nécessite-t-il une protection supplémentaire lorsqu'il est utilisé dans un environnement IP67 ?
A : Bien que les DSQC354 spécifications de la carte prennent en charge l’indice IP67, celle-ci est généralement installée à l’intérieur d’un tableau de commande robotique (environ IP54). Un jointage adéquat du tableau est essentiel pour prolonger sa durée de vie utile.

Q : Comment puis-je vérifier que la DSQC354 configuration de l’adresse du nœud est correcte ?
A : Vérifiez les paramètres du système DeviceNet dans le contrôleur robotique afin de vous assurer que les DSQC354 réglages matériels des commutateurs DIP (le cas échéant) ou les adresses configurées par logiciel ne rentrent pas en conflit avec d’autres modules.
