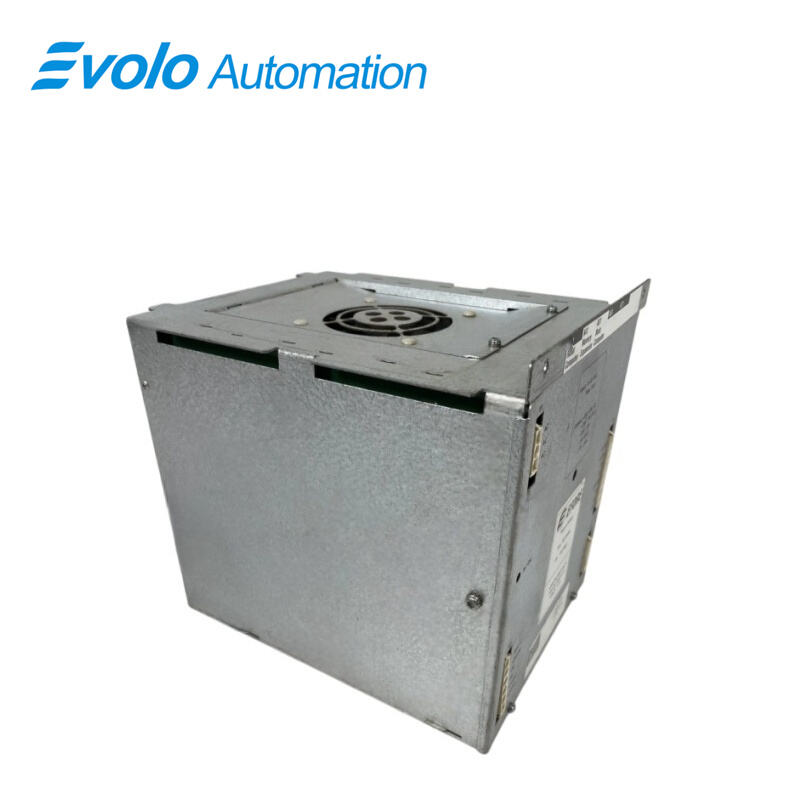

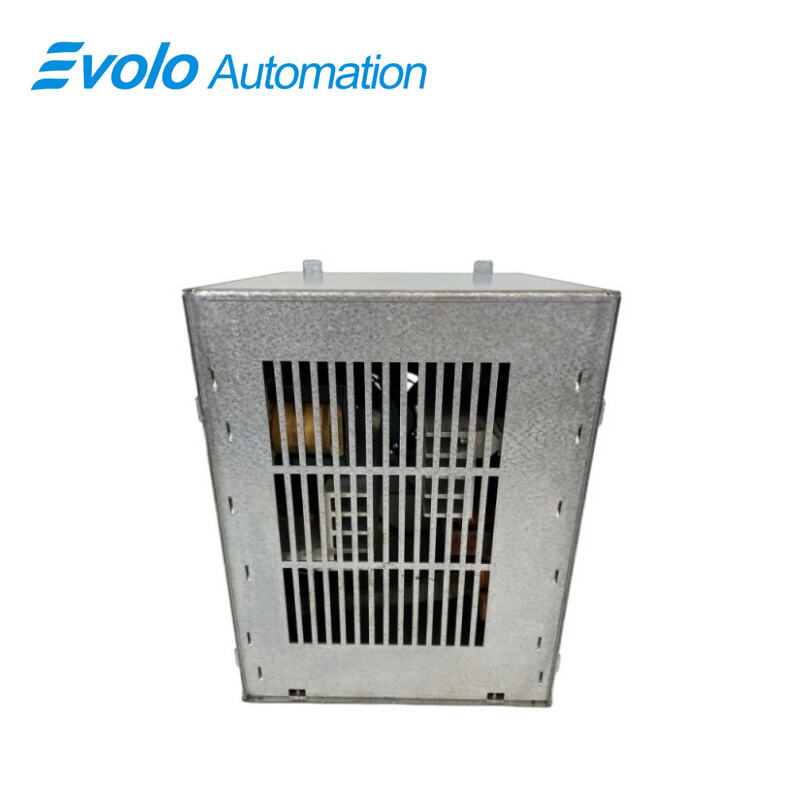

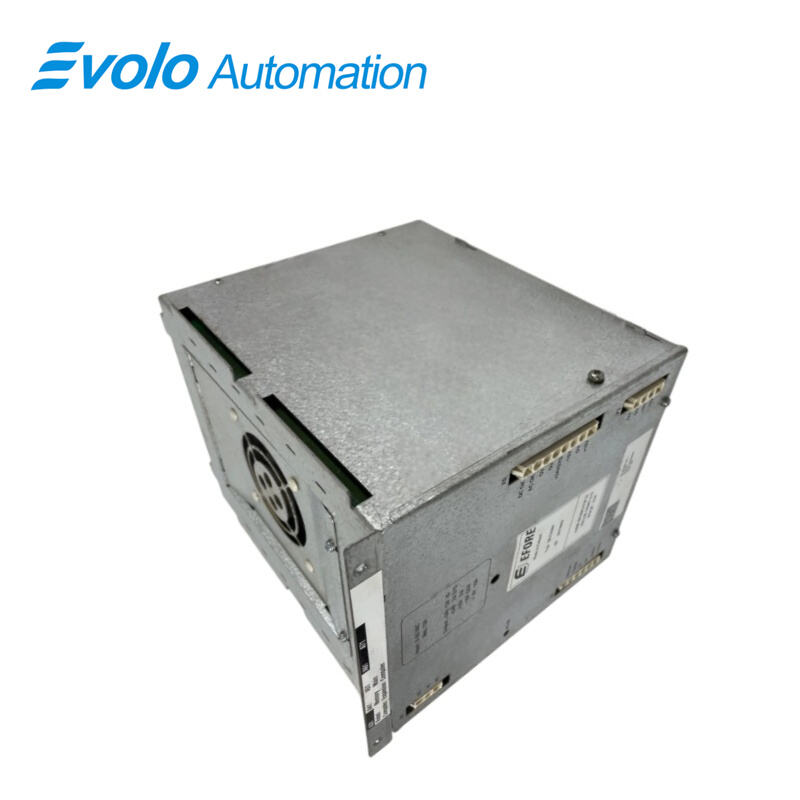

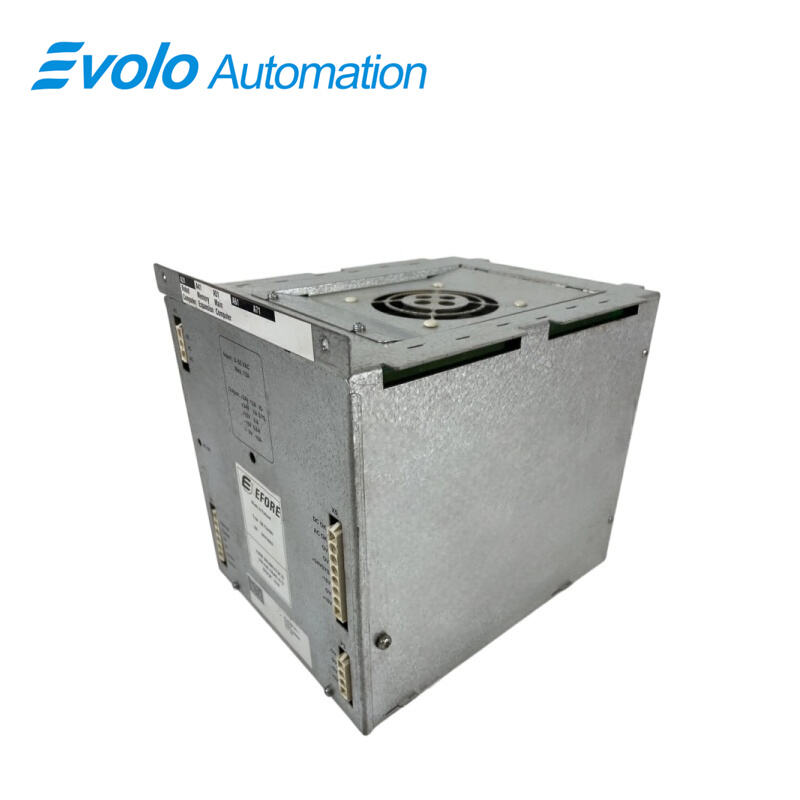

Unité d'alimentation DSQC334 3HAB5845-1, fabricants, fournisseurs et usine chinois d'unités d'alimentation DSQC334 3HAB5845-1

Aperçu

Lieu d'origine :	Suède
Nom de marque :	ABB
Numéro de modèle :	DSQC334 3HAB5845-1
Détails d'emballage :	Neuf, scellé en usine
Délai de livraison :	5-7 jours
Conditions de paiement :	T/T
Capacité d'approvisionnement :	En stock

Spécifications

Modèle :	DSQC334
Numéro de la partie:	3HAB5845-1
Type :	Power supply unit

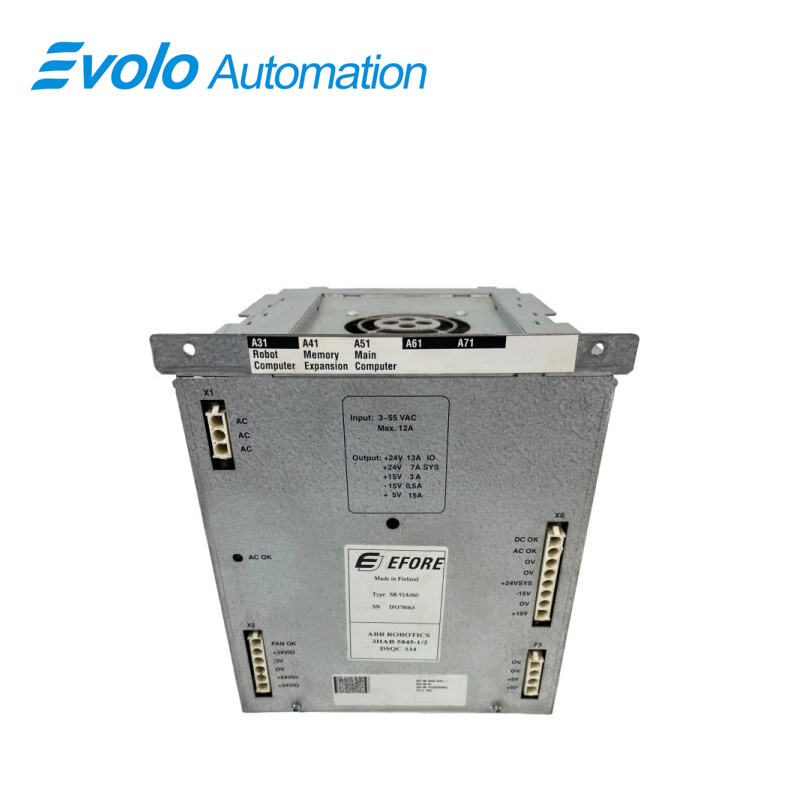

Tension d'Entrée :	3–55 VCA
Courant d'Entrée :	12 A
Tension de sortie :	5–24 V
Courant de sortie :	0,5–15 A
Tension de fonctionnement :	24 VDC
Consommation d'énergie :	30 W
Fréquence de sortie :	50 kHz
Température de fonctionnement :	-20°C à +60°C
Classe de protection :	IP20

Description

L’ABB DSQC334 3HAB5845-1 le module d’alimentation est une solution industrielle haute performance adaptée à divers équipements d’automatisation et systèmes de commande. Il fournit une alimentation stable et fiable, garantissant un fonctionnement efficace du système.

Applications

Usines de fabrication automobile : fourniture d’alimentation électrique pour les modèles IRB 2400/4400/6400 dans les postes de soudage par points et de collage.

Usines de machines : Assurer un fonctionnement stable du contrôleur dans les unités de chargement/déchargement des machines-outils et les robots de coulée sous pression.

Usines agroalimentaires et pharmaceutiques : Alimentation électrique pour les armoires de commande des robots de palettisation et d’emballage.

Résolution de problèmes

Absence de tension en sortie : Vérifiez si l’alimentation CA à l’entrée est normale ; si tous les voyants sont éteints, il s’agit généralement d’un pont redresseur interne ou d’un condensateur principal endommagé.

Fluctuations de la tension de sortie : Celles-ci peuvent être dues à une ondulation excessive causée par le vieillissement des condensateurs de filtrage. Il est recommandé de vérifier la tension du bus continu ; une instabilité entraînera des erreurs robotisées (par exemple, une erreur « Phase d’alimentation »).

Déclenchement de la protection contre les surcharges : Un court-circuit dans les entrées/sorties externes ou dans le variateur provoquera une coupure automatique de l’alimentation. Débranchez la charge externe et vérifiez chaque composant un par un.

Alarme de défaillance du ventilateur : Certaines versions sont équipées d’un ventilateur de refroidissement ; un ventilateur bloqué entraînera une surchauffe du module et déclenchera la protection.

Avantage concurrentiel

Alimentation stable : Grâce à une technologie avancée de conversion d'énergie, elle fournit une alimentation stable et fiable dans divers environnements de travail complexes, garantissant un fonctionnement stable des équipements.

Dissipation thermique efficace : Une conception avancée de dissipation thermique garantit la fiabilité du module pendant un fonctionnement prolongé.

Protection contre les surcharges : Équipé d'une fonction de protection contre les surcharges, il protège efficacement la sécurité des équipements et prévient les dommages causés par une surcharge.

Interfaces de communication riches : Prend en charge des interfaces de communication telles que DeviceNet, EtherCAT et CANopen, facilitant l'intégration et l'échange de données avec d'autres dispositifs et systèmes.

Conception compacte : La petite taille du module permet une installation facile dans des emplacements à espace limité, tels que les armoires de commande, réduisant ainsi les coûts globaux et simplifiant la maintenance.

FAQ

Q: Le DSQC334 3HAB5845-1 peut-il être directement connecté à une alimentation domestique de 220 V ou 380 V ?
R : Non. Le DSQC334 3HAB5845-1 l'entrée est de 3–55 V CA après avoir été réduite par un transformateur. Une connexion directe à une haute tension provoquera une défaillance immédiate du module.

Q : Le système S4C affiche le message d'erreur « Alimentation 24 V perdue » sur le DSQC334 3HAB5845-1 , cela signifie-t-il qu'il est défectueux ?
R : Cela est possible. Mesurez d'abord la sortie du module. S'il n'y a aucune sortie 24 V et que la LED indique un défaut, le DSQC334 3HAB5845-1 doit probablement être réparé ou remplacé.

Q : Quelle est la différence entre DSQC334 3HAB5845-1 et 3HAB5845-2 ?
R : Ils sont généralement interchangeables. Le suffixe indique typiquement des révisions différentes ou de légères modifications d'optimisation électrique.

Q: Le DSQC334 3HAB5845-1 peut-il être réparé après une avarie, ou doit-il être entièrement remplacé ?
R : Il peut souvent être réparé. Dans de nombreux cas, le remplacement des condensateurs internes vieillissants et des transistors de puissance permet de restaurer son fonctionnement à un coût inférieur à celui d'un remplacement complet.

Q : Pourquoi le DSQC334 3HAB5845-1 émet un léger bourdonnement lorsque le robot démarre ?
R : Cela est généralement dû aux vibrations du transformateur ou de l’inductance lors de la commutation de la charge. Si la tension de sortie reste stable, il ne s’agit généralement pas d’un problème, mais toute odeur de brûlé doit être immédiatement investiguée.
