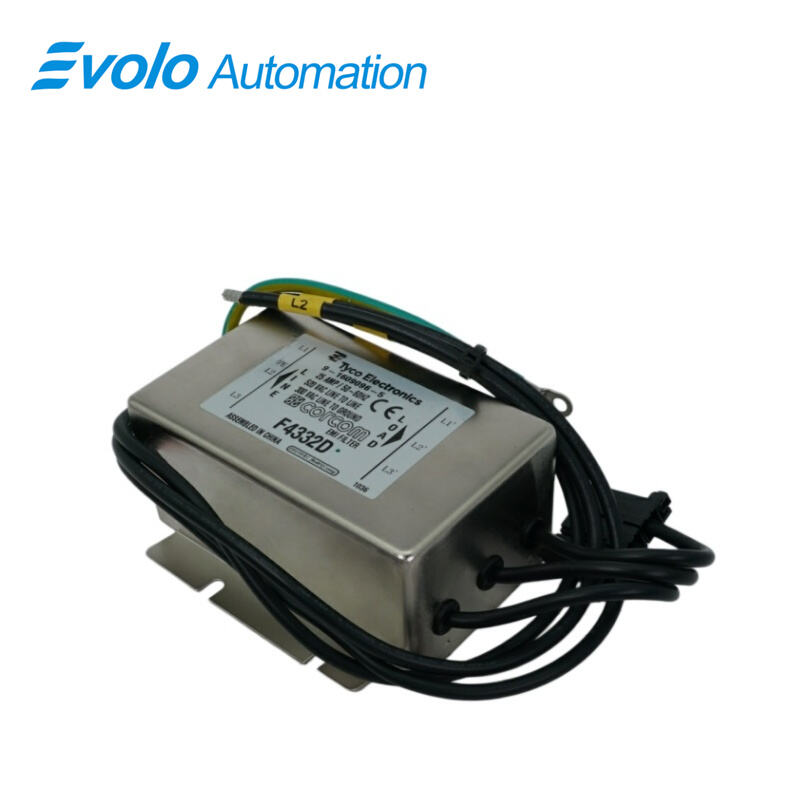

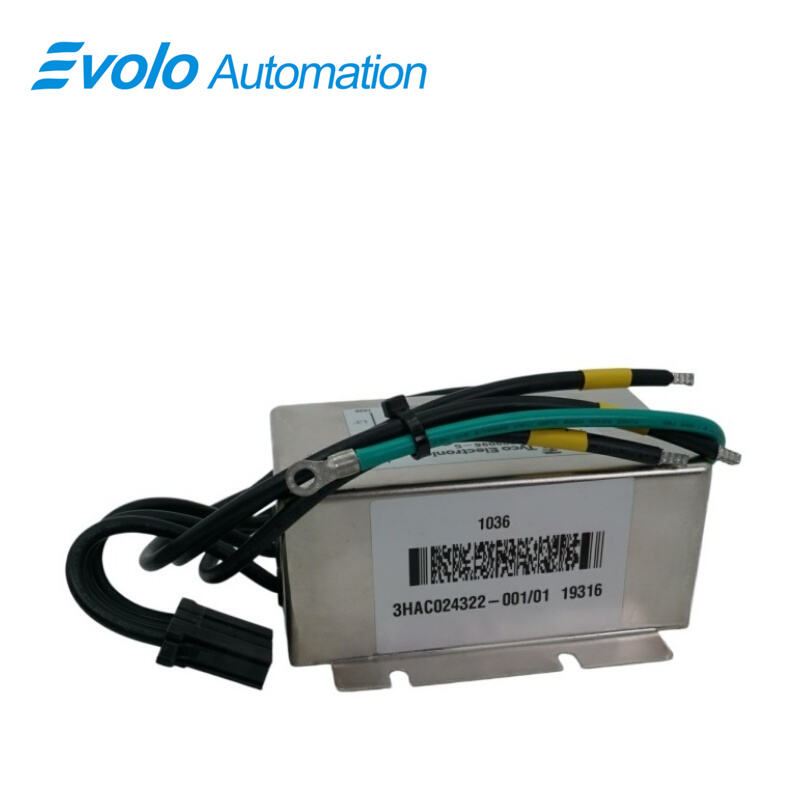

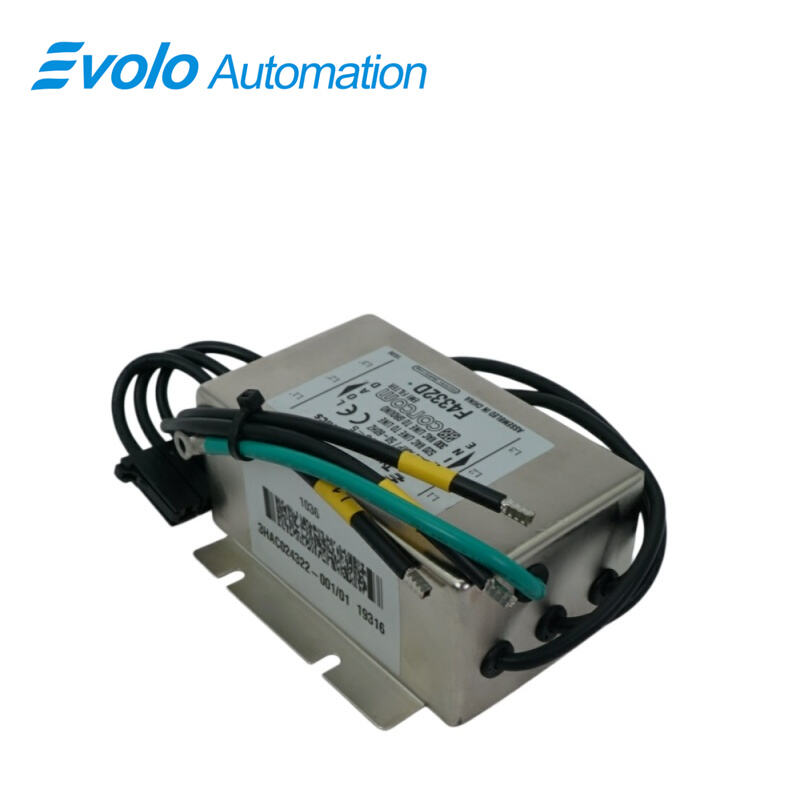

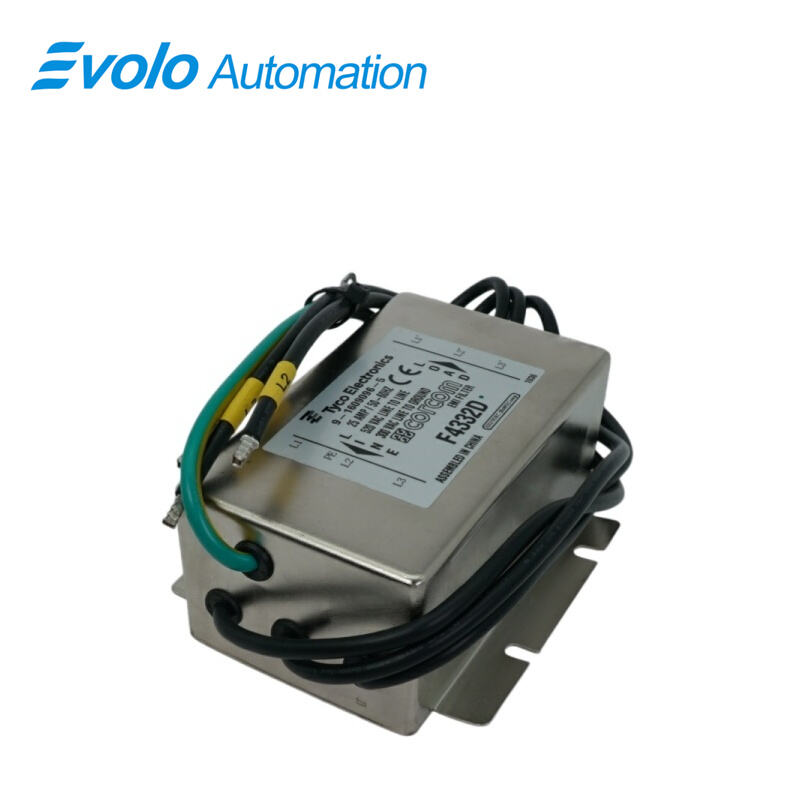

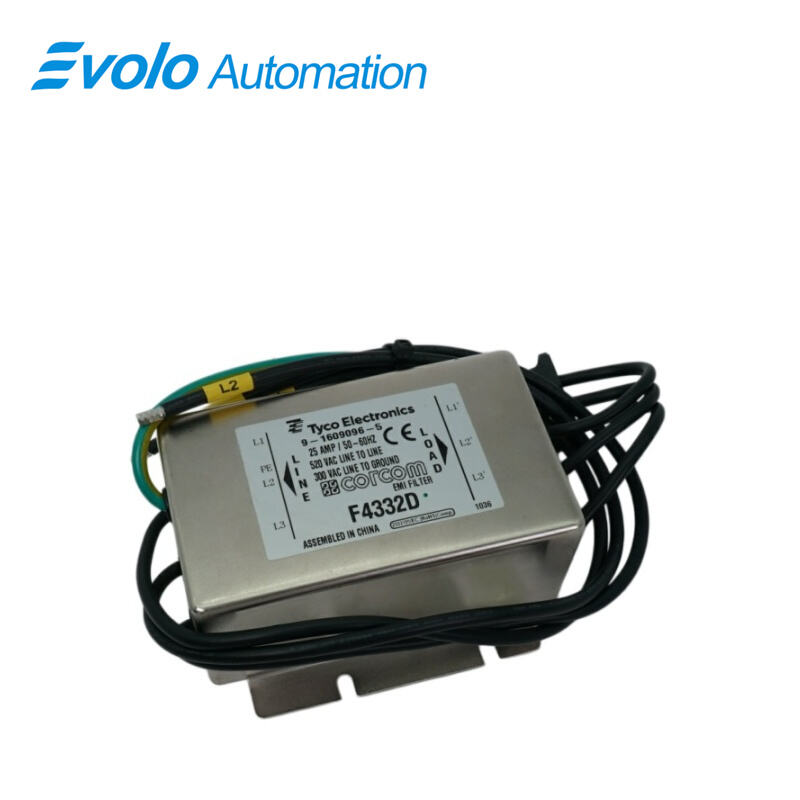

filtre secteur 3HAC024322-001

Aperçu

Lieu d'origine :	Suède
Nom de marque :	ABB
Numéro de modèle :	3HAC024322-001
Détails d'emballage :	Neuf, scellé en usine
Délai de livraison :	5-7 jours
Conditions de paiement :	T/T
Capacité d'approvisionnement :	En stock

Spécifications

Description

L’ABB 3HAC024322-001 est un filtre sur ligne principale de haute qualité conçu pour réduire les interférences électromagnétiques (IEM) dans les systèmes électriques. Ce filtre est particulièrement utile dans les environnements où la suppression des bruits et des performances stables sont essentielles. Avec une tension nominale élevée de 520 V CA et un fonctionnement à 50–60 Hz, il convient parfaitement à diverses applications industrielles.

Applications

Usines d’assemblage automobile : protection de la précision opérationnelle des robots de soudage par points et de manutention dans des environnements électromagnétiques complexes.

Usines d’électronique et de semi-conducteurs : prévention des interférences harmoniques dues aux mouvements des robots dans des équipements de test à haute précision.

Usines de fabrication de batteries lithium : garantie de la stabilité des systèmes de commande des robots lors de procédés à grande vitesse tels que le revêtement et l’empilement.

Usines de transformation des métaux : maintien du fonctionnement normal du système à proximité de sources fortes d’interférences telles que le soudage à l’arc et la découpe au plasma.

Usines agroalimentaires : utilisation de tableaux de commande pour les robots de palettisation afin d'assurer une production continue à long terme sans arrêt.

Résolution de problèmes

Surchauffe et odeur : généralement causées par des bornes de câblage desserrées entraînant une résistance de contact excessive. Déconnectez immédiatement l’alimentation électrique et serrez le câblage.

Déclenchement intempestif du disjoncteur différentiel (DDR) : si le dispositif de protection contre les courants de fuite (DDR) se déclenche fréquemment, vérifiez si les condensateurs internes du filtre sont en court-circuit vers la terre.

Erreurs système : si le robot signale une « surcharge de bruit électrique » ou une interruption de communication, cela peut être dû au vieillissement du filtre, entraînant une diminution de son efficacité de filtration.

Solution : mesurez la chute de tension aux bornes d’entrée et de sortie. Si des fluctuations anormales sont détectées ou si le boîtier présente des signes évidents de brûlure, il est recommandé de remplacer le composant par un original.

FAQ

Q: Peut 3HAC024322-001 peut-il être mis en court-circuit pour contourner l’alimentation directe en cas de dommage ?
A : Non. Un court-circuit permettrait au bruit haute fréquence d’entrer directement dans le système de commande du robot, ce qui pourrait endommager les unités d’entraînement ou provoquer un comportement instable du système.

Q : Pourquoi 3HAC024322-001 plus coûteux qu’un filtre couramment utilisé de 25 A sur le marché ?
A : Il s’agit d’un composant spécifique OEM, dont les caractéristiques de filtrage sont adaptées aux systèmes d’alimentation des robots industriels, offrant une suppression renforcée du bruit de commutation et une résistance accrue aux surtensions transitoires.

Q : Comment puis-je déterminer si 3HAC024322-001 a échoué ?
A : Les symptômes comprennent des redémarrages intempestifs du robot ou un bruit électrique excessif observé sur la forme d’onde de sortie, indiquant une dégradation des performances de filtrage.

Q : Existe-t-il des exigences concernant le sens d’installation de 3HAC024322-001 ?
A : Oui. Les bornes LINE (entrée) et LOAD (sortie) doivent être correctement distinguées. Une inversion de la connexion réduira considérablement l’efficacité du filtrage.

Q: Peut 3HAC024322-001 résoudre les problèmes de tension instable dans le réseau électrique de l’usine ?
A : Non. Il est conçu pour la suppression des bruits plutôt que pour la stabilisation de la tension. Un dispositif de régulation de tension séparé est requis en cas de fortes fluctuations de tension.
