Aperçu
Lieu d'origine : |
Suède |
Nom de marque : |
ABB |
Numéro de modèle : |
3BHT200016R1411 TR-10 INDACTIC 650 |
Détails d'emballage : |
Neuf, scellé en usine |
Délai de livraison : |
5-7 jours |
Conditions de paiement : |
T/T |
Capacité d'approvisionnement : |
En stock |
Spécifications
|
Paramètre |
Valeur |
|
Numéro de pièce |
3BHT200016R1411 TR-10 INDACTIC 650 |
|
Type de module |
Module d'alimentation électrique |
|
Dimensions |
4 × 26 × 26,1 cm |
|
Poids |
2,7 KG |
|
Plage de tension d'entrée |
90–250 V CA |
|
Tension de sortie |
5 V, +15 V, -15 V, 24 V, 125 V |
|
Puissance de sortie |
650 W |
|
Température de fonctionnement |
0 °C à +60 °C |
|
Température de stockage |
-20 °C à +85 °C |
|
Humidité |
5 % à 95 % (non condensant) |
|
Classe de protection |
IP20 |
Description

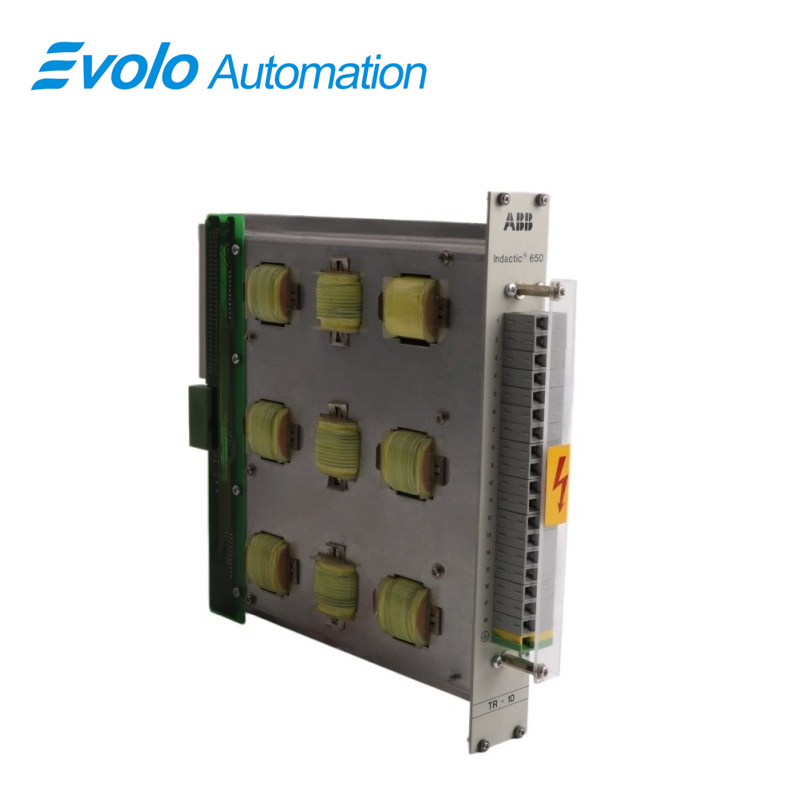

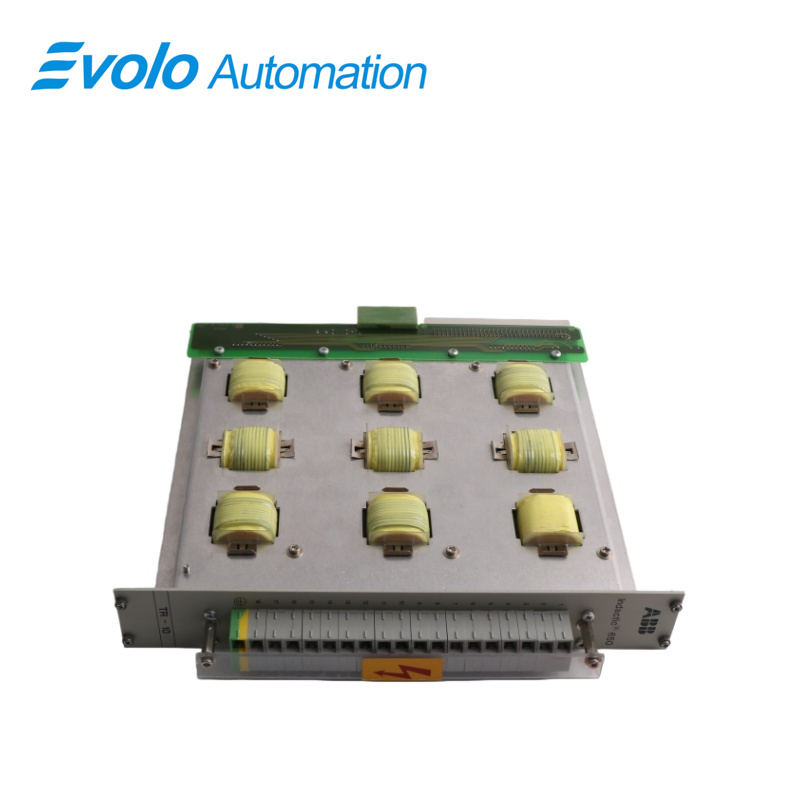

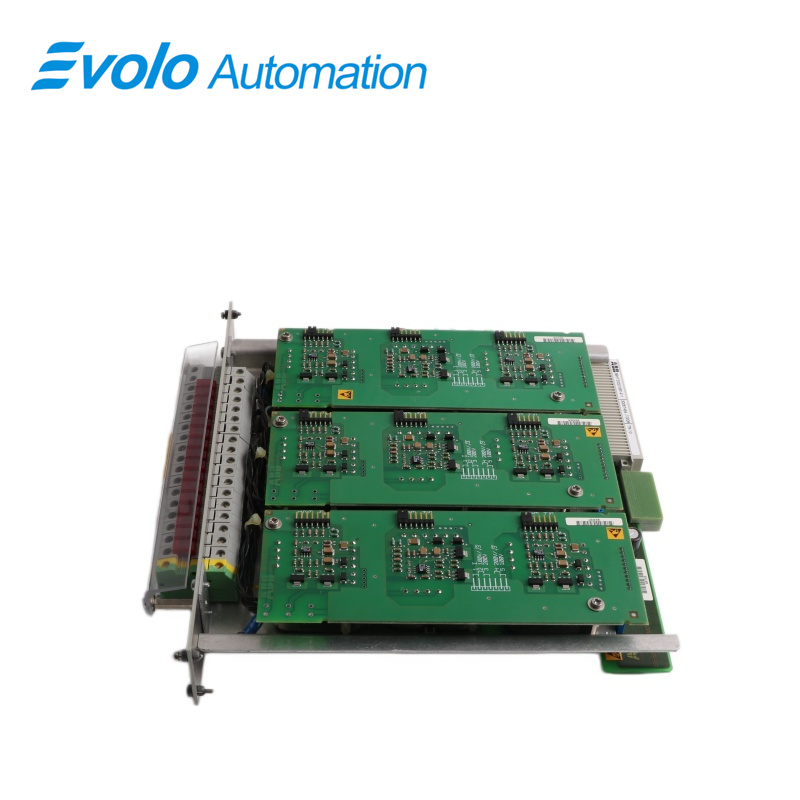

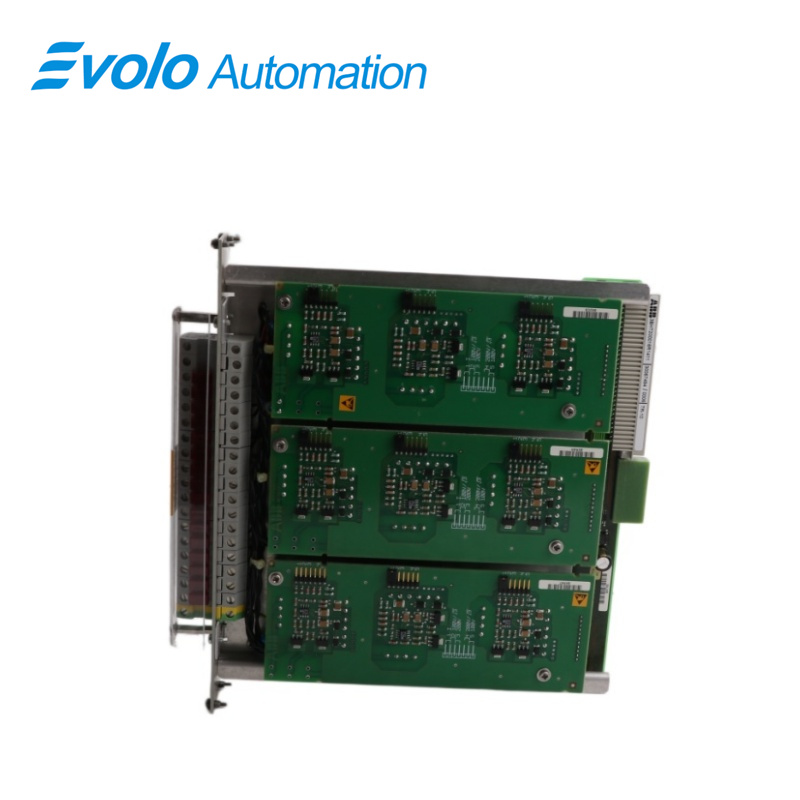

L’ABB 3BHT200016R1411 TR-10 INDACTIC 650 le module d’alimentation est une unité d’alimentation haute performance conçue spécifiquement pour les systèmes de commande d’automatisation industrielle. Sa conception avancée de circuit fournit une sortie d’alimentation stable, garantissant un fonctionnement fiable du système dans divers environnements complexes. Ce module d’alimentation dispose d’une large plage de tension d’entrée, ce qui le rend très adaptable et largement applicable à divers équipements industriels.
Applications
Postes électriques / Centrales du réseau électrique : fournissent une alimentation stable aux unités terminales distantes (RTU).
Centrales électriques du transport ferroviaire : assurent la continuité énergétique des systèmes de signalisation et de surveillance.
Centrales de collecte et de transport pétrolier et gazier : Fournissent de l'énergie aux stations de surveillance sur le terrain ou dans des environnements extrêmes.
Usines de transformation du papier : Servent de source d'alimentation principale pour les systèmes de commande des lignes de production automatisées.
Recommandations d'entretien
Vérification de la tension : Mesurer trimestriellement la stabilité de la tension de sortie et enregistrer la plage de fluctuation.
Test de redondance : Pour les configurations à double alimentation, simuler périodiquement une défaillance d'une seule alimentation afin de vérifier la commutation sans interruption.
Serrage des câblages : Vérifier régulièrement les vis des bornes d'alimentation afin d'éviter un mauvais contact dû aux vibrations.
FAQ
Q : Est-ce que 3BHT200016R1411 TR-10 INDACTIC 650 prend-il en charge une configuration redondante ?
R : Oui. Dans un système INDACTIC 650, deux modules d'alimentation peuvent généralement être configurés en mode de secours actif 1+1 afin d'améliorer la fiabilité du système.
Q : Que dois-je faire si le témoin d'alimentation (PWR) sur 3BHT200016R1411 TR-10 INDACTIC 650 est éteinte ?
R : Vérifiez d'abord la présence et la conformité de l'alimentation d'entrée. Si l'entrée est normale mais que le témoin reste éteint, le module est probablement endommagé en interne et doit être remplacé.
Q: Peut 3BHT200016R1411 TR-10 INDACTIC 650 peut-il être utilisé pour alimenter un transmetteur externe ?
A : Non. Il est conçu pour la répartition de puissance au sein du système de contrôle interne. Son utilisation pour piloter des dispositifs externes inductifs ou à forte charge peut entraîner une instabilité ou des réinitialisations du système.
Q: Peut 3BHT200016R1411 TR-10 INDACTIC 650 peut-il être remplacé directement en cours de fonctionnement ?
A : Oui, si une configuration redondante est activée. Toutefois, une protection adéquate contre les décharges électrostatiques doit être mise en œuvre et les procédures de sécurité standard doivent être respectées pendant le remplacement.
Q : Pourquoi le système redémarre-t-il fréquemment, bien que 3BHT200016R1411 TR-10 INDACTIC 650 la tension de sortie soit normale ?
A : Cela peut indiquer une capacité de charge insuffisante, un vieillissement des composants ou une ondulation de sortie excessive. Il est recommandé d’utiliser un équipement de mesure pour vérifier la stabilité de la forme d’onde afin de diagnostiquer le problème.
