330906-02-12-05-02-00 Sonde à montage inversé 3300 NSv

La sonde de montage inversé 330906-02-12-05-02-00 3300 NSv est un transducteur de proximité à courants de Foucault haute précision spécialement conçu pour des applications nécessitant un montage inversé dans des espaces d'installation restreints. Conçue pour les compresseurs d'air centrifuges, les compresseurs de gaz industriels, les compresseurs frigorifiques et autres machines présentant un espace limité, la sonde 3300 NSv à montage inversé excelle dans la fourniture de mesures précises des vibrations radiales, de la position axiale et de la vitesse de l'arbre dans des environnements compacts ou encombrés. Sa configuration de montage inversé lui permet de fonctionner efficacement dans des endroits où les sondes standards Bently Nevada 3300 ou 3300 XL ne peuvent pas être installées en raison de restrictions liées au alésage ou à la vue latérale.

Ce système de palpeur est idéal pour les mesures sur de petites cibles, notamment la vibration radiale sur des arbres de moins de 51 mm (2 po) et la position axiale sur des cibles planes de moins de 15 mm (0,6 po). Le palpeur 3300 NSv à montage inversé prend en charge plusieurs applications d'automatisation sur les machines à paliers lubrifiés, incluant la détection des vibrations radiales et de la position radiale, la surveillance de la position axiale (butée), les mesures de tachymètre et de vitesse nulle, ainsi que l'acquisition du signal de référence de phase (Keyphasor).

Compatibles mécaniquement et électriquement avec les anciennes sondes Bently Nevada 3300 RAM, les sondes 3300 NSv à montage inversé permettent des mises à niveau transparentes sans avoir à remplacer les câbles d'extension existants ni les capteurs Proximitor. Pour les anciens systèmes de transducteurs de série 3000 ou de série 7000, un remplacement complet par des composants NSv garantit des performances optimales. La sonde présente un facteur d'échelle moyen de 7,87 V/mm (200 mV/mil), offrant une sortie précise pour les applications à courants de Foucault, tout en conservant une plage linéaire de 1,5 mm (60 mils), dépassant ainsi la linéarité des transducteurs de série 3000 190.

Construit avec une résistance chimique améliorée, la sonde 3300 NSv à montage inversé convient aux environnements industriels, tandis que son design supérieur de vue latérale garantit un entrefer constant et des performances de mesure fiables. Disponible en plusieurs configurations de boîtier, la version à montage inversé comprend des filetages 3⁄8-24 ou M10X1. Tous les composants du système intègrent des connecteurs ClickLoc en laiton doré pour éviter tout desserrage, tandis que les conceptions brevetées TipLoc et CableLoc assurent une robustesse mécanique et une résistance à la traction de 220 N (50 lb). Des protecteurs de connecteurs empêchent l'entrée de liquides dans la connexion, assurant ainsi la fiabilité à long terme du système d'automatisation.

Dans les applications d'automatisation nécessitant une installation compacte, une surveillance précise des arbres et des performances durables, la sonde 330906-02-12-05-02-00 3300 NSv à montage inversé offre une fiabilité et une polyvalence inégalées, ce qui en fait un composant essentiel pour les systèmes avancés de surveillance des vibrations et de position.

Qu’est-ce que le 330906-02-12-05-02-00 ?

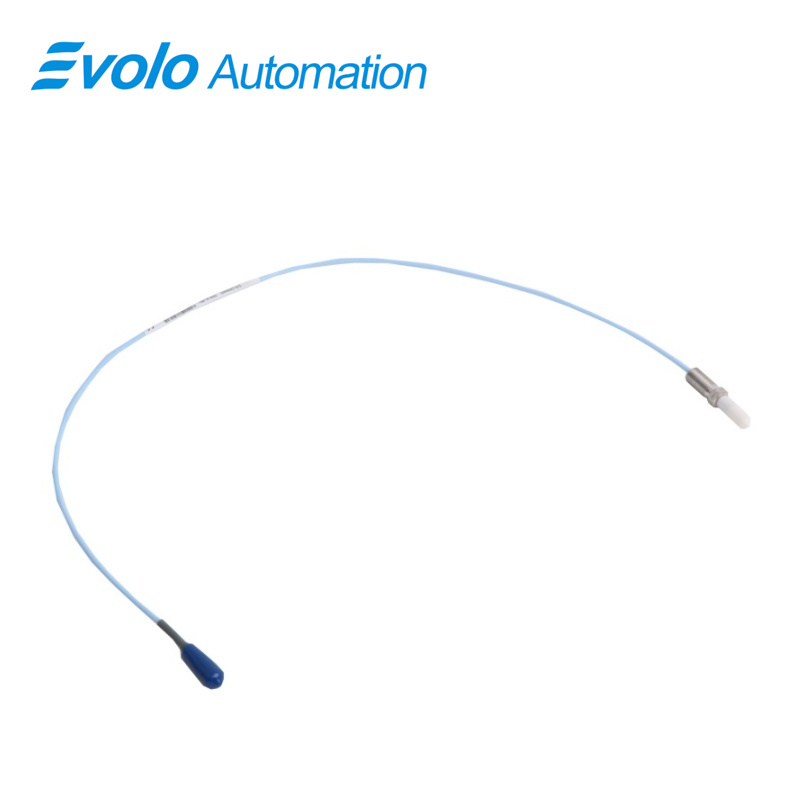

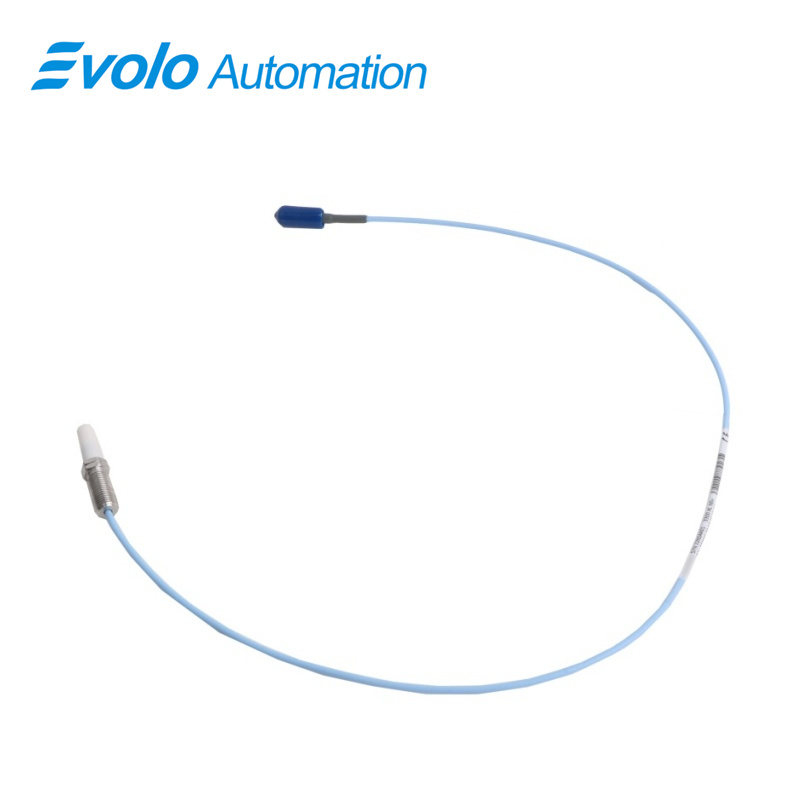

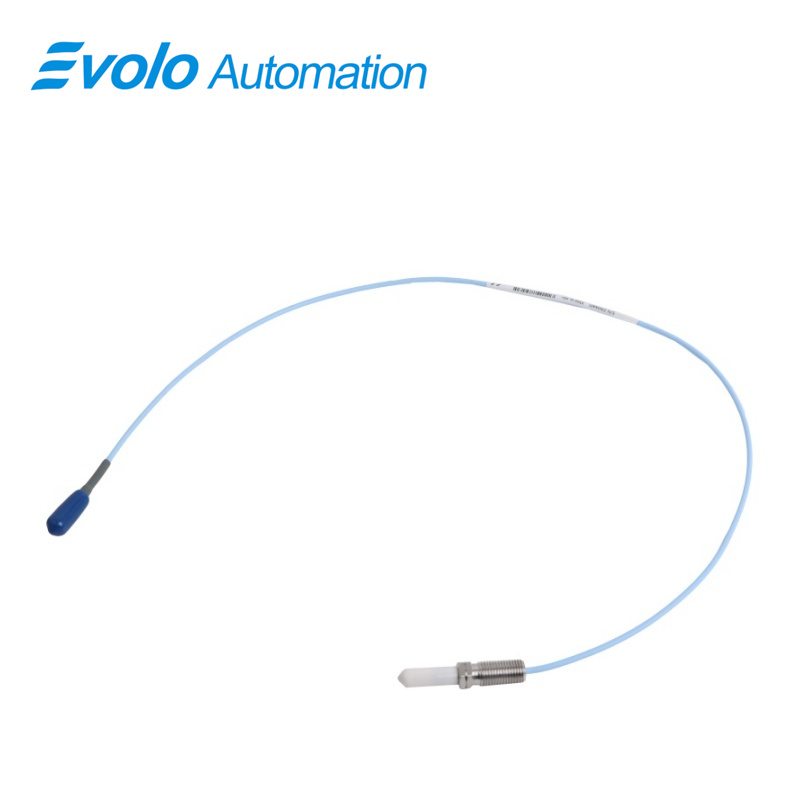

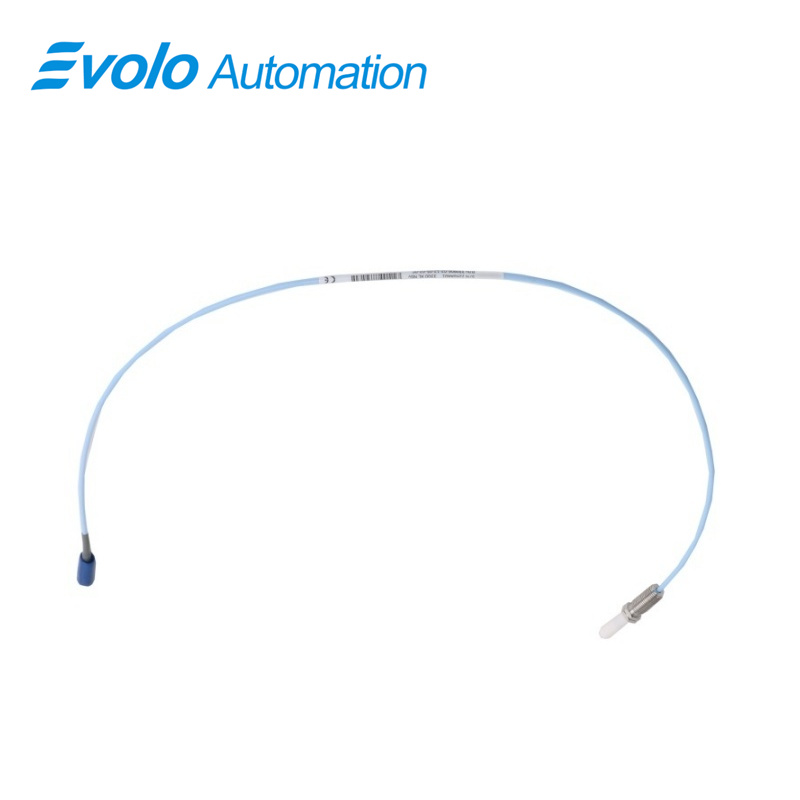

La sonde à montage inversé 330906-02-12-05-02-00 3300 NSv est conçue pour une surveillance précise sur les compresseurs centrifuges à air, les compresseurs frigorifiques, les compresseurs de gaz industriels et d’autres machines disposant d’un espace limité pour l’installation. Dotée d’un câble de 0,5 mètre (20 po) et d’un filetage 3/8-24 UNF, la sonde 330906-02-12-05-02-00 garantit un montage sécurisé et des mesures exactes. Sa plage linéaire de 1,5 mm (60 mils) et son écart recommandé de 1,0 mm (40 mils) permettent un suivi détaillé des vibrations radiales et de la position axiale. La sonde fonctionne dans une plage de température allant de -52 °C à +177 °C (-62 °F à +351 °F) et comporte une pointe en sulfure de polyphénylène (PPS) et un corps en acier inoxydable AISI 304, ce qui la rend adaptée à la surveillance automatisée dans des conditions exigeantes. Ses connecteurs ClickLoc plaqués or, avec un couple de serrage recommandé de 7,5 N•m, assurent des connexions fiables, tandis que les conceptions brevetées TipLoc et CableLoc offrent une liaison robuste entre le câble et la sonde. La sonde 330906-02-12-05-02-00 permet la modernisation des anciens systèmes de transducteurs 3300 RAM et 3000/7000 série 190, autorisant les systèmes d’automatisation à conserver leurs câbles d’extension et leurs configurations de surveillance existantes tout en améliorant les mesures latérales sur de petits objets.

Comment les vibrations radiales sont-elles mesurées ?

La sonde à montage inversé 330906-02-12-05-02-00 3300 NSv mesure les vibrations radiales sur des arbres de diamètre inférieur à 51 mm (2 po) grâce à sa plage linéaire de 1,5 mm (60 mils) et à l’écartement recommandé de 1,0 mm (40 mils), assurant une surveillance précise des compresseurs centrifuges et frigorifiques.

Comment la position axiale est-elle suivie ?

Dotée d’une pointe en PPS et d’un corps en acier inoxydable AISI 304, la sonde 330906-02-12-05-02-00 détecte les déplacements axiaux (de poussée) sur des cibles planes d’un diamètre minimal de 15 mm (0,6 po), permettant des mesures de position précises sur les machines équipées de paliers à film fluide.

Comment les signaux de référence de phase et de vitesse nulle sont-ils pris en charge ?

Équipée de connecteurs ClickLoc plaqués or et d’une sensibilité d’alimentation inférieure à 2 mV par volt, la sonde à montage inversé 330906-02-12-05-02-00 3300 NSv fournit des signaux fiables de référence de phase et de vitesse nulle pour les systèmes de commande automatisés.

Quel câble et quel connecteur sont utilisés ?

Le modèle 330906-02-12-05-02-00 est fourni avec un câble coaxial miniature de 0,5 mètre (20 po) et un connecteur ClickLoc, permettant une installation dans des espaces restreints tout en assurant une connexion robuste avec un couple recommandé de 7,5 N•m.

Quelle plage de températures est prise en charge ?

Fonctionnant entre −52 °C et +177 °C (−62 °F et +351 °F), le modèle 330906-02-12-05-02-00 supporte des environnements de processus extrêmes sans perte de performance, garantissant une mesure automatisée fiable.

Comment la sonde est-elle optimisée pour les petits objets cibles ?

Le modèle 330906-02-12-05-02-00 est optimisé pour les applications de vision latérale et arrière, offrant une surveillance précise là où les anciennes sondes des séries 3300 RAM ou 190 ne peuvent pas atteindre, sans nécessiter de recalibrage du système.

conception compacte pour installations en espace restreint

La sonde à montage inversé 3300 NSv (330906-02-12-05-02-00) est spécialement conçue pour les applications où les sondes conventionnelles ne peuvent pas être installées. Sa configuration à montage inversé permet une installation précise dans des emplacements limités tels que les alésages débouchant, les vues latérales et arrière, ce qui la rend idéale pour les compresseurs centrifuges, les compresseurs frigorifiques et les compresseurs de gaz de procédé ayant un volume d'installation réduit.

détection haute fidélité des vibrations et de la position

Conçu pour la mesure des vibrations radiales et axiales, la sonde fournit des signaux précis de position de l'arbre, de poussée et de Keyphasor sur des arbres de petit diamètre (<51 mm) et des cibles planes (<15 mm). La plage linéaire de 1,5 mm assure une surveillance haute résolution, surpassant les anciens systèmes série 3000 190 et permettant une maintenance prédictive fiable ainsi qu'une surveillance en temps réel de l'état dans les machines tournantes à grande vitesse.

3. Intégrité mécanique et électrique supérieure

Dotée de connecteurs ClickLoc plaqués or, de pointes de sonde moulées TipLoc et d'une fixation du câble CableLoc, la sonde garantit une fixation mécanique robuste et une intégrité constante du signal électrique. Les protège-connecteurs empêchent la pénétration des fluides, ce qui la rend adaptée aux environnements industriels et processus difficiles.

4. Résistance chimique et thermique améliorée

Construit avec des pointes de sonde en sulfure de polyphénylène (PPS) et des boîtiers en acier inoxydable AISI 304, la sonde résiste à des températures extrêmes (-52 °C à +177 °C) et à l'exposition chimique, assurant une fiabilité à long terme dans des applications exigeantes d'automatisation de processus.

5. Mise à niveau transparente du système et interopérabilité

La sonde 3300 NSv est entièrement compatible mécaniquement et électriquement avec les anciens systèmes de transducteurs Bently Nevada 3300 RAM et série 3000/7000 190, permettant des mises à niveau économiques tout en réutilisant les câbles d'extension existants et l'infrastructure de surveillance.

6. Optimisé pour les applications à cible petite et vue latérale

Grâce à des capacités améliorées de vue latérale et une adaptabilité précise aux petites cibles, la sonde surpasse les conceptions antérieures de Bently Nevada, garantissant des mesures précises dans des installations à espace restreint ou compactes, sans compromettre la fiabilité ni l'intégration au système.
