capteur de proximité 330904-00-140-05-02-00 3300 NSv

Vue d'ensemble

Lieu d'origine :	USA
Nom de la marque :	Bently Nevada
Numéro du modèle :	330904-00-140-05-02-00
Détails d'emballage :	Neuf, scellé en usine
Délai de livraison :	5-7 jours
Conditions de paiement :	T/T
Capacité d'approvisionnement :	En stock

Un détail rapide

Description

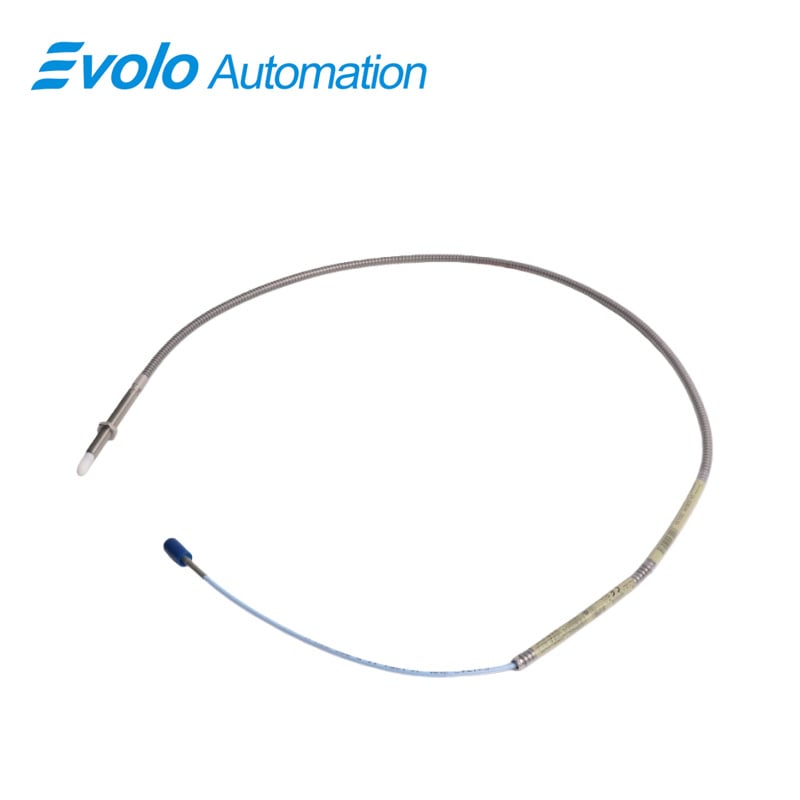

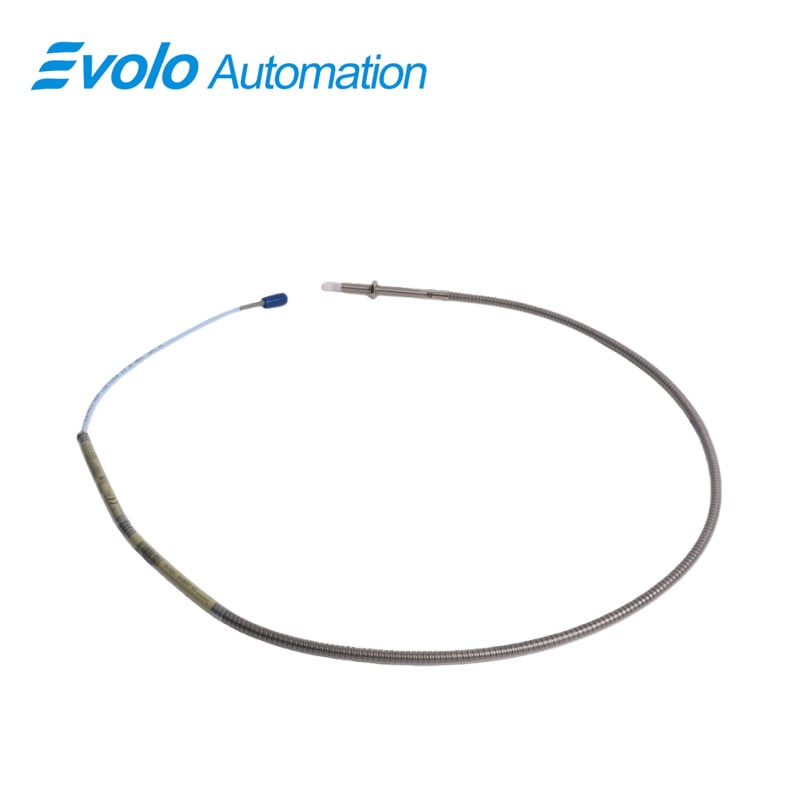

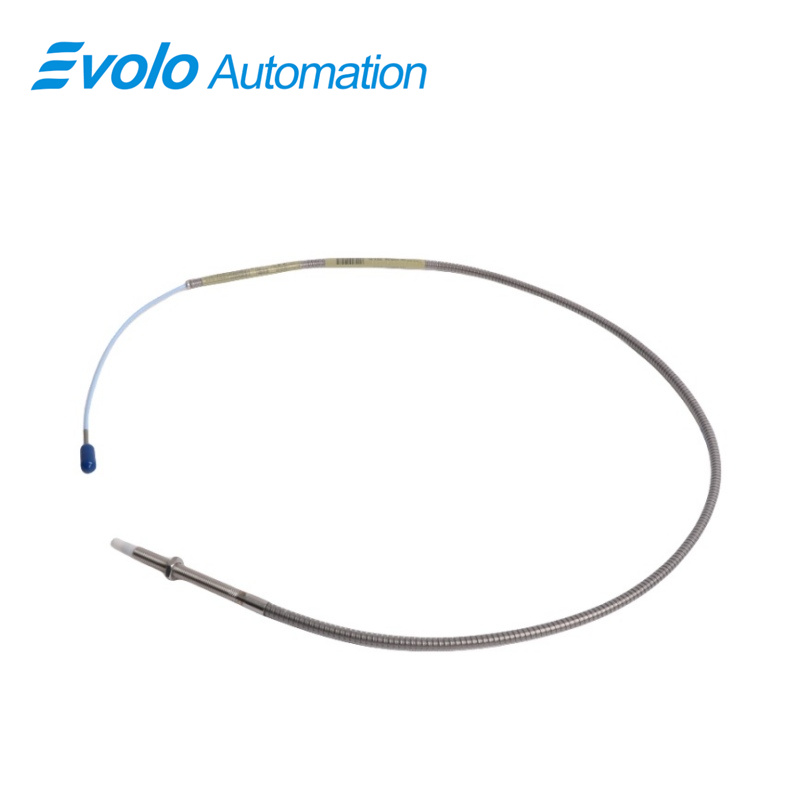

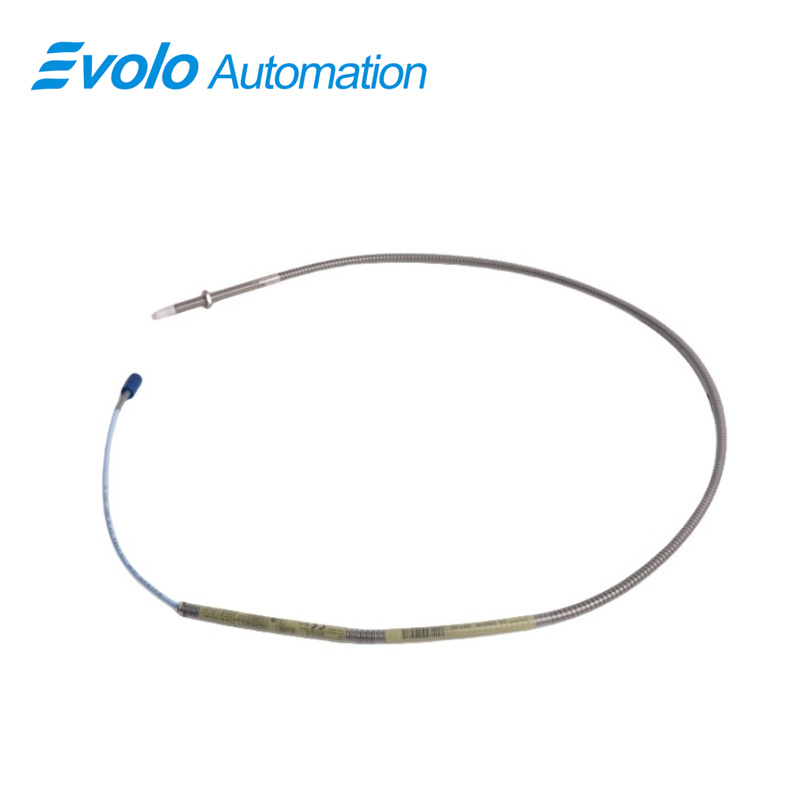

330904-00-140-05-02-00est un capteur de proximité 3300 NSv conçu pour les systèmes d’automatisation nécessitant une installation compacte et la mesure de cibles de petite taille. 330904-00-140-05-02-00se caractérise par un boîtier en acier inoxydable fileté M8×1, d’une longueur totale de 140 mm, et par un câble coaxial miniature ClickLoc de 0,5 mètre, permettant une mesure précise des vibrations radiales et de la position axiale sur des arbres de diamètre inférieur à 51 mm. Avec une plage linéaire de 1,5 mm et un écart recommandé de 1,0 mm, 330904-00-140-05-02-00convertit le déplacement en une sortie tension de 7,87 V/mm (200 mV/mil), adaptée aux automates programmables (PLC), aux systèmes de contrôle réparti (DCS) et aux systèmes de surveillance d’état.

330904-00-140-05-02-00fonctionne de -52 °C à +177 °C et tolère des câblages de champ de 0,2 à 1,5 mm², avec une sensibilité d’alimentation inférieure à 2 mV par volt, permettant une transmission cohérente du signal dans les boucles de commande automatisées. Son embout de sonde en PPS et son corps en acier inoxydable AISI 304, combinés aux conceptions brevetées TipLoc et CableLoc, garantissent une fixation mécanique fiable et une résistance chimique dans les environnements d’automatisation des compresseurs et des procédés. 330904-00-140-05-02-00convient aux installations latérales et aux espaces restreints, remplaçant les transducteurs plus anciens des séries 3300 RAM et 3000/7000 pour la mesure automatisée des vibrations, de la position et des signaux Keyphasor.

Applications

Mesure de vibration radiale sur petits arbres
330904-00-140-05-02-00mesure les vibrations radiales sur des arbres de diamètre inférieur à 51 mm dans les compresseurs et les équipements de réfrigération, fournissant aux systèmes automatisés des données précises de déplacement pour les logiques de déclenchement d’arrêt d’urgence et d’alarme.

Mesure de la position axiale (de butée)
Installé dans des zones latérales ou arrière restreintes, 330904-00-140-05-02-00suit le déplacement axial sur des cibles planes de moins de 15 mm, permettant aux systèmes d’automatisation de détecter une poussée excessive et d’ajuster le fonctionnement de la machine.

Tachymètre et détection de vitesse nulle
330904-00-140-05-02-00génère des signaux Keyphasor et à vitesse nulle pour les compresseurs et les petites turbines, permettant une commande automatisée de la vitesse et une séquence dans les systèmes de contrôle des machines.

Signaux de référence de phase pour les équipements tournants
Utilisé dans les installations en vue latérale, 330904-00-140-05-02-00fournit des signaux de référence de phase qui synchronisent plusieurs canaux d’automatisation dans la surveillance des turbines et des compresseurs.

CARACTÉRISTIQUES

Avantage concurrentiel

Conception compacte pour les emplacements de montage restreints
La longueur du boîtier de 140 mm et le filetage M8X1 de 330904-00-140-05-02-00permettent l’installation dans des zones où les capteurs standards 3300 ou 3300 XL ne peuvent pas être montés.

Sortie de signal contrôlée en cas de variation de la tension d’alimentation
Avec une variation de sortie inférieure à 2 mV par volt, 330904-00-140-05-02-00assure des mesures précises dans les systèmes d’automatisation, malgré de légères fluctuations de l’alimentation.

Pointe de capteur résistante aux produits chimiques
La pointe PPS sur 330904-00-140-05-02-00résiste à l'exposition aux produits chimiques présents dans les compresseurs et les équipements de procédé, permettant une surveillance automatisée dans des environnements agressifs.

Connexion mécanique et électrique robuste
Les conceptions brevetées TipLoc et CableLoc fixent solidement la pointe de la sonde et le câble, tandis que les connecteurs ClickLoc plaqués or sur 330904-00-140-05-02-00préviennent la perte de signal, garantissant une transmission fiable des données vers les systèmes de commande automatisée.
