Unité régulatrice de tension DSSR170 48990001-PC

Aperçu

Lieu d'origine :	Suède
Nom de marque :	ABB
Numéro de modèle :	DSSR170 48990001-PC
Détails d'emballage :	Neuf, scellé en usine
Délai de livraison :	5-7 jours
Conditions de paiement :	T/T
Capacité d'approvisionnement :	En stock

Spécifications

Description

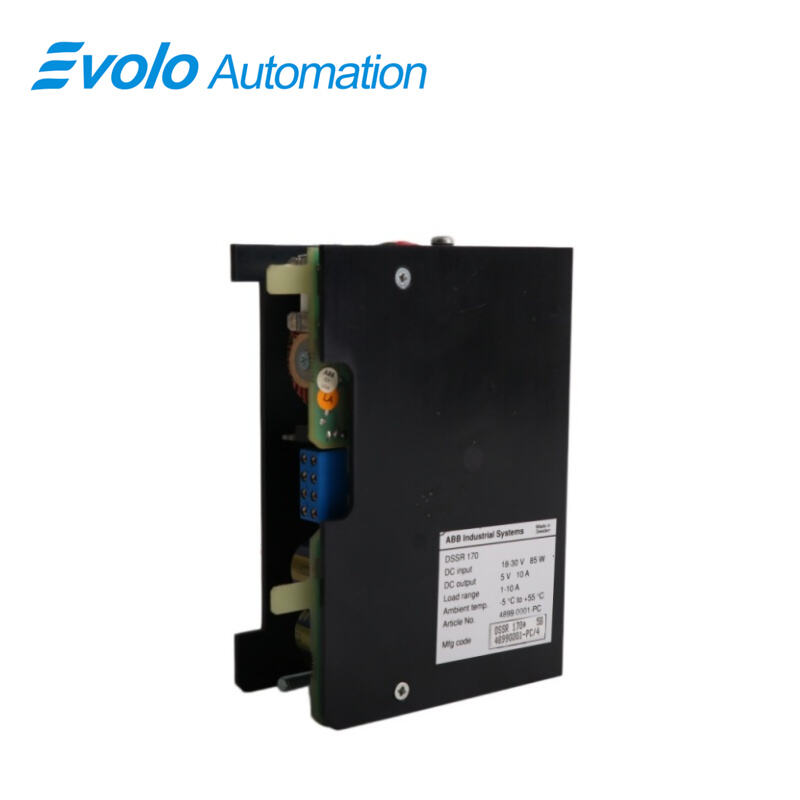

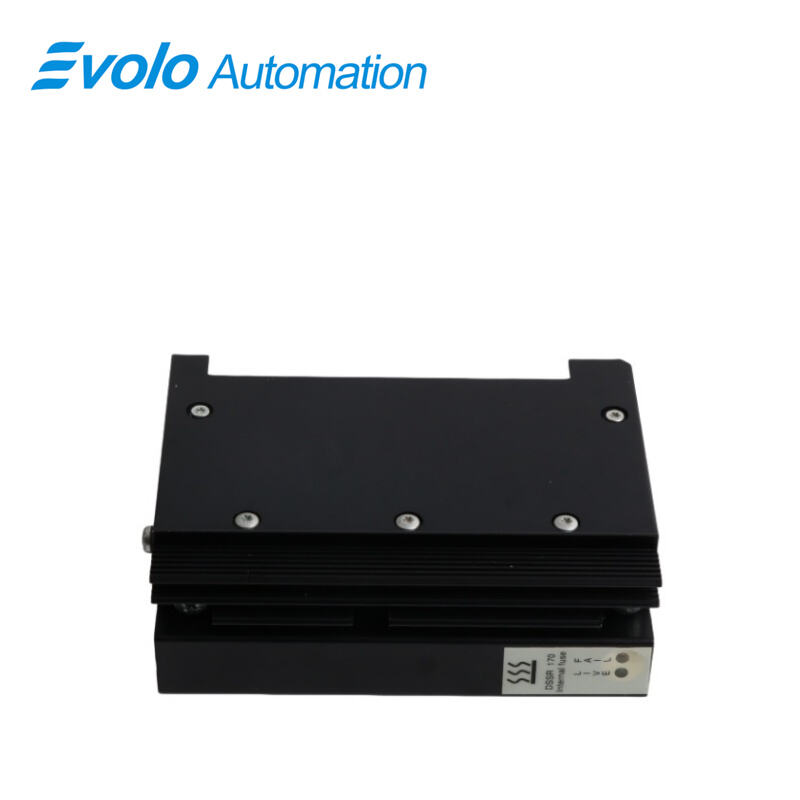

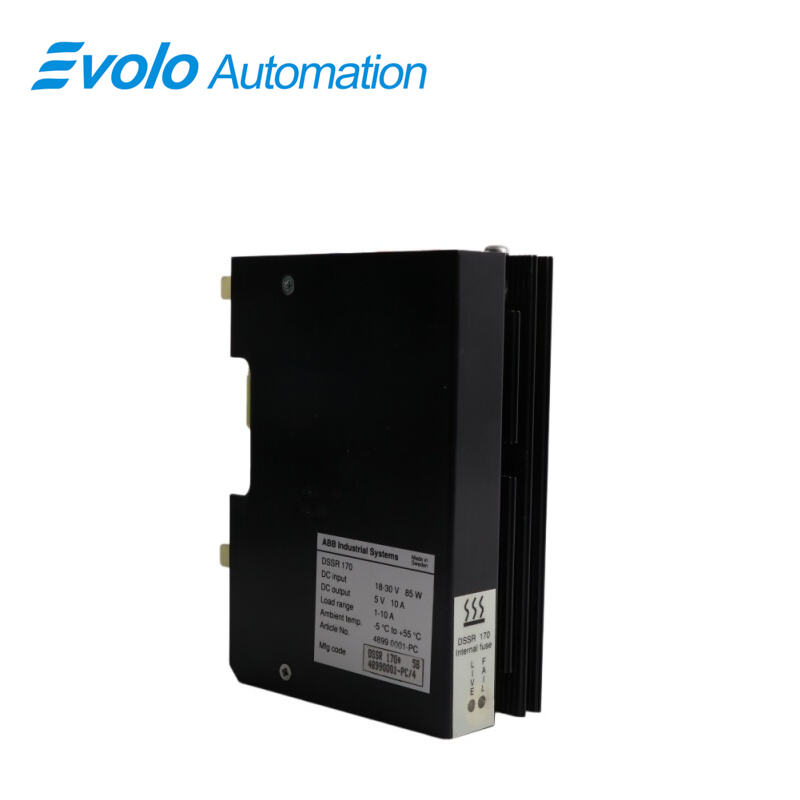

L'unité régulateur de tension ABB DSSR170 48990001-PC appartient à la série ABB Advant OCS et sert principalement à convertir une entrée CC instable de 24 V en une sortie CC régulée de 5 V afin d'alimenter des composants critiques des systèmes de commande.

Applications

Usines de papier : Utilisée pour l'alimentation logique des variateurs de vitesse des machines à papier et des systèmes de commande DCS.

Acieriers/fonderies : Fournit une tension stable aux électroniques basse tension des contrôleurs de haut-fourneau dans des environnements à haute température.

Systèmes électriques : Alimentation principale pour l'automatisation des postes électriques et les contrôleurs de la série Advant Controller 450.

Installations pétrochimiques/chimiques : Utilisée pour le contrôle du flux énergétique dans des variateurs de fréquence industriels tels que la série ACS800.

Résolution de problèmes

Défaillances courantes :

Témoin « FAIL » allumé (rouge) : Peut être dû à une sous-tension d'entrée (< 16 V) ou à une défaillance du circuit régulateur de tension interne du module.

Aucune sortie : Vérifiez si la vis de fixation située sur le dessus du module est bien serrée ; cette vis fonctionne également comme un interrupteur de démarrage.

Solutions : Réinitialisation de la protection contre la sous-tension : assurez-vous que la tension d’entrée revient dans la plage normale de 24 V, puis réinsérez le module ou redémarrez-le à l’aide de l’interrupteur à vis.

Remplacement de pièces détachées : lors du remplacement, veillez à insérer le nouveau module exactement à la même position que l’ancien module.

FAQ

Q : Quelles sont les caractéristiques de sortie du DSSR170 48990001-PC ?
R : Le DSSR170 48990001-PC abaisse et régule une tension continue de 24 V à 5 V continu, avec un courant de sortie maximal de 10 A.

Q : Quel est l’état normal des voyants lumineux sur le module DSSR170 48990001-PC ?

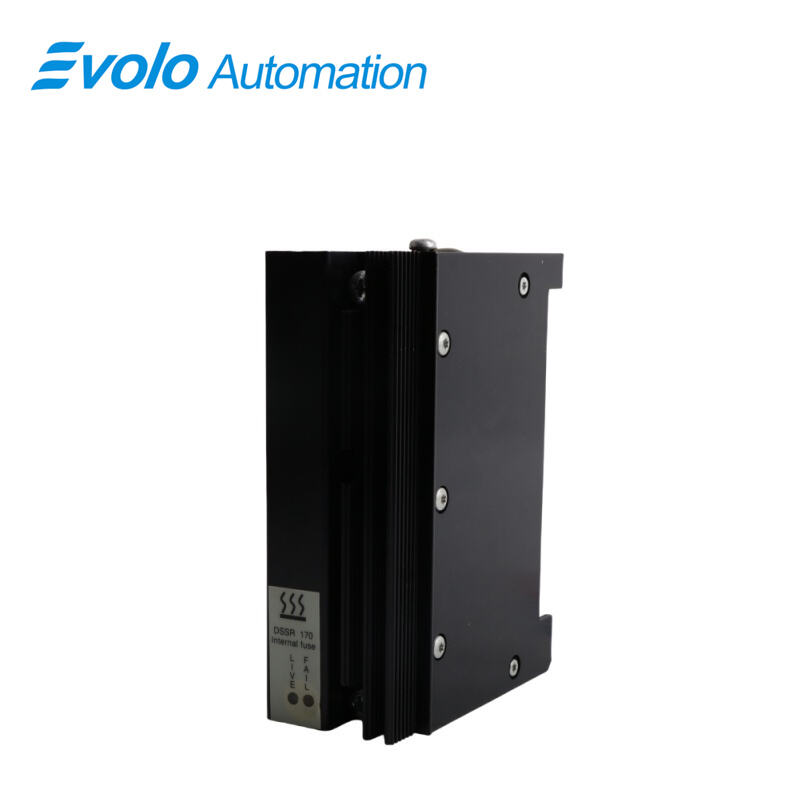

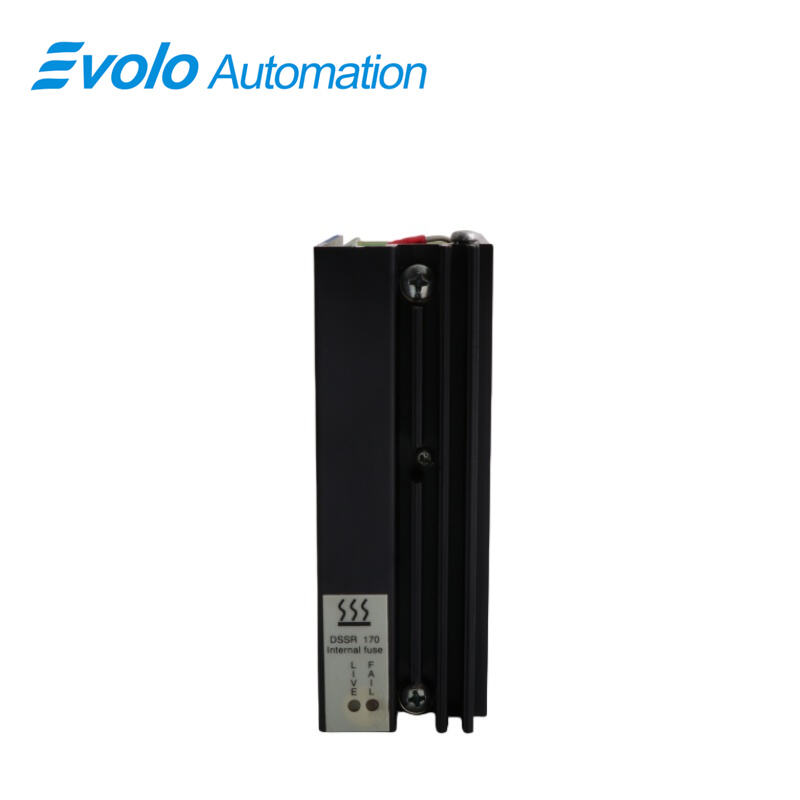

R : En fonctionnement normal, la LED verte (IVE) du DSSR170 48990001-PC est allumée. Si la LED rouge (FAIL) s’allume, cela indique un défaut du module ou une condition de sous-tension.

Q : Existe-t-il des contraintes physiques particulières lors de l’installation du DSSR170 48990001-PC ?
R : Oui. Les vis de fixation situées sur le dessus du DSSR170 48990001-PC remplissent également une fonction d’interrupteur. Elles doivent être correctement serrées pour activer le module.

Q : Le DSSR170 48990001-PC peut-il être remplacé alors que le système est sous tension ?
R : Oui. Dans les systèmes dotés d'une redondance (n+1), le DSSR170 48990001-PC prend en charge l'échange à chaud en ligne sans affecter le fonctionnement normal du système.

Q : Des fluctuations importantes de la tension d'entrée affecteront-elles le DSSR170 48990001-PC ?
R : Le DSSR170 48990001-PC intègre un système de surveillance intégré « WATCH ». Si la tension d'entrée chute en dessous de 16 V, cela déclenche une protection et bloque la sortie.
