Siemens SIMATIC PCS 7 6ES7650-1BA02-0XX0 toistettava virtavalvontalaite
Valmistaja: Siemens
Tila: Uusi
Toimitusaika: Varastossa
Alkuperämaa: Romania
Takuu: 12 kuukautta
Sähköposti: [email protected]
whatsApp: +86-18150117685
- Yleiskatsaus
- Suosituimmat mallit
- Suositellut tuotteet
Yleiskatsaus
- Tarkista sekä 24 V DC:n virtalähteet että ulkoinen hälytyskosketinpiiri.
- Pidä kosketuspisteiden kuorma enintään 30 V DC:ssä ja 0,5 A:ssa.
- Säilytä hyväksytyn kokoonpanon kotelointi, lämpötila ja vaarallisen alueen ehdot.

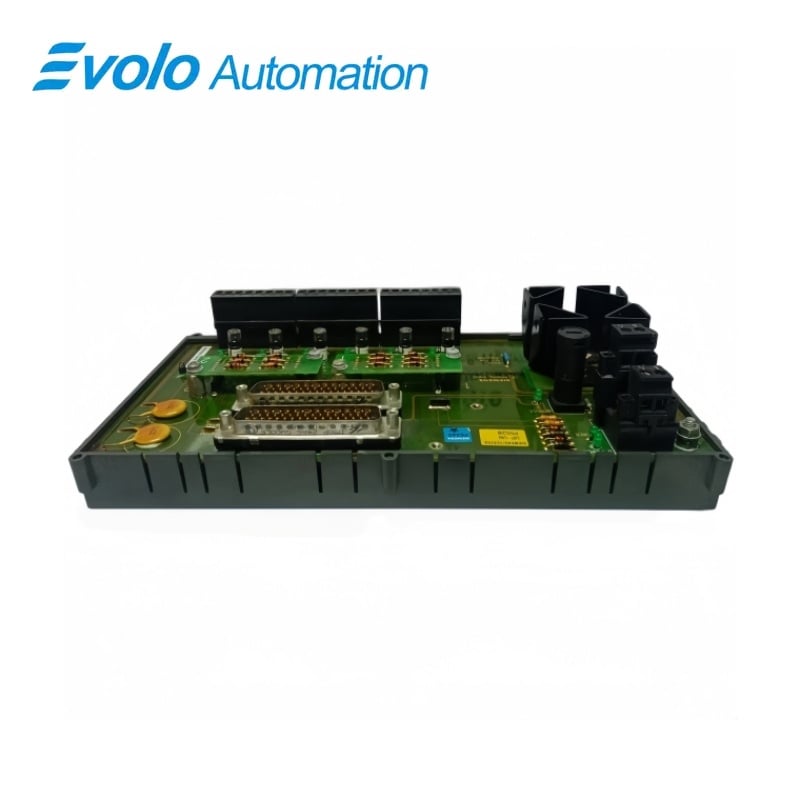

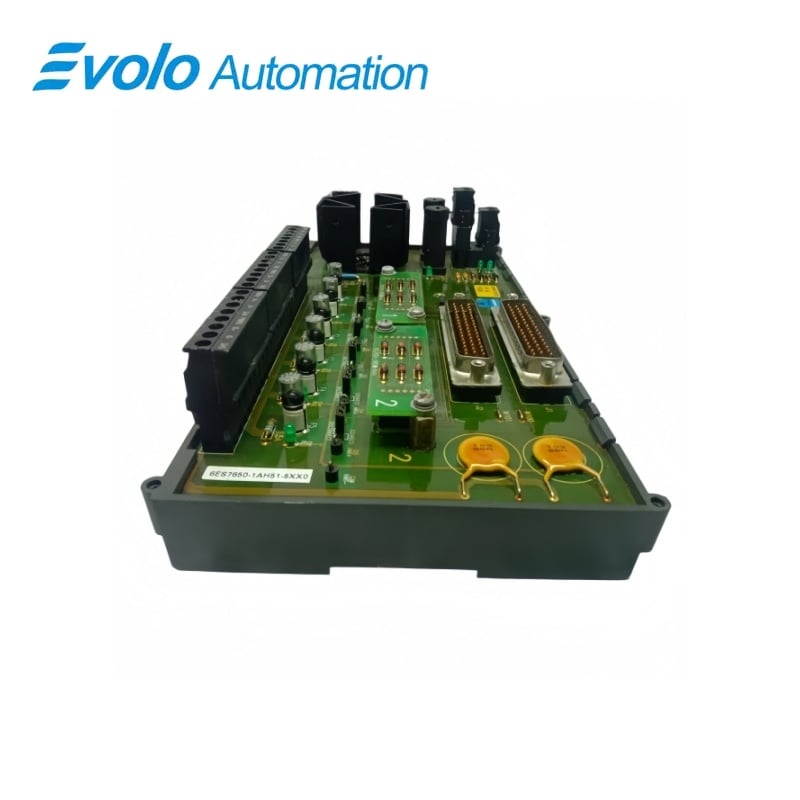

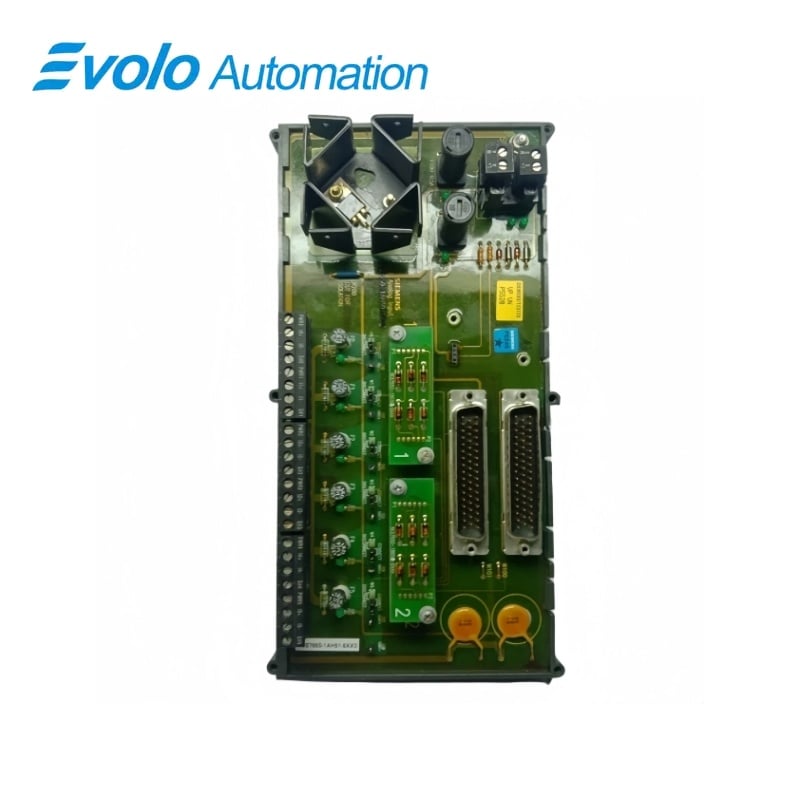

6ES7650-1BA02-0XX0 toistettava virtavalvontakortti
Virtavalvontakortti ET 200M -ryhmittelyliittimien syöttövirran valvontaan.
Katsaus
| Merkki | Siemens |
|---|---|
| Malli | 6ES7650-1BA02-0XX0 |
| Tuotetyyppi | Toimintakyvyttömyyden varalta suunniteltu tehomittauskortti |
| Ydinominaisuus | Seuraa toimintakyvyttömyyden varalta suunniteltuja 24 V DC syöttötehoja ET 200M-liitännäis- ja MTA-kokoonpanoille |
| Sovellus / Yhteensopivat sarjat | SIMATIC PCS 7 -järjestelmät, joissa käytetään ET 200M:n ryhmiteltyjä päättökokoonpanoja |
Tehon valvonta
Seuraa toimintakyvyttömyyden varalta suunniteltuja 24 V DC syöttöpiirejä
Yhteysluokitus
30 V DC, enintään 0,5 A
Vaarallinen alue
T4-luokiteltu lisävaruste hyväksytyille MTA-kokoonpanoille
Tuotteen yleiskatsaus
Siemens 6ES7650-1BA02-0XX0 on toimintakyvyttömyyden varalta suunniteltu tehomittauskortti SIMATIC PCS 7 -asennuksiin, joissa käytetään ET 200M:n ryhmiteltyjä päättökokoonpanoja.
Se valvoo liitännäiskokoonpanoon syötettävää jännitettä ja tarjoaa valvontakosketuksen, jonka maksimijännite on 30 V DC ja maksimivirta 0,5 A.
Kortti on dokumentoitu MTA-lisävarusteeksi toimintakyvyttömyyden varalta suunniteltuihin tehojärjestelyihin, ja sillä on määritelty vaarallisella alueella käytettävän lämpötilaluokituksen merkintä.
Avaintoiminnot
Toistettu syöttövalvonta
Valvoo liittyvän ET 200M-liitännän 24 V DC -syöttöjä.
Hälytyskontaktin liitäntä
Tarjoaa kontakttipiirin, jonka maksimijännite on 30 V DC ja maksimivirta 0,5 A.
PCS 7 MTA-integraatio
Sopii prosessiohjauskaappien dokumentoidun ryhmitellyn päättökokoonpanoarkkitehtuurin mukaisesti.
Viralliset tekniset tiedot
| Laitekuvauksen nimi | Toistettu virtalähdevalvonta MTA:lle |
|---|---|
| Järjestelmäperhe | SIMATIC PCS 7 / ET 200M |
| Nimellispinta | 24 V tasavirta |
| Syöttövirta | 18 mA |
| Maksimi yhteysjännite | 30 V DC |
| Maksimi yhteysvirta | 0.5 A |
| Seurantatoiminto | ET 200M-liitännän moduulin syöttöjännite |
| Ympäristön lämpötila | –25–70 °C |
| Lämpötilakoodi | T4 |
| ATEX-suojakäsite | Ex ec IIC T4 Gc |
| Vaarallisissa paikoissa käytettävä | Luokka I, jakso 2, ryhmät A, B, C ja D |
| Mekaaninen muoto | MTA-lisäkortti |
| Pakkausmitat | 121 × 73 × 35 mm |
| Nettopaino | 36 g |
| Dokumentoidut hyväksynnät | CE, FM, cULus, ATEX ja IECEx |
Usein kysytyt kysymykset
Missä mallia 6ES7650-1BA02-0XX0 käytetään ET 200M-asennuksessa?
Se asennetaan turvallisuusvarmennettuun rinnakkaisvirtavalvontalaitteeseen kääntöliittimen sisällä.
Mihin syöttöön 6ES7650-1BA02-0XX0 tulisi kytkentää?
Käytä nimellisjännitettä 24 V DC ja säilytä liitännän kanssa määritelty varavoimakytkentä.
Minkä suuruisen kuorman 6ES7650-1BA02-0XX0:n valvontakosketin voi kytkentää?
Pidä ulkoinen kosketinpiiri enintään 30 V DC:n ja 0,5 A:n puitteissa.
Voiko 6ES7650-1BA02-0XX0 toimia korotetussa ympäristön lämpötilassa?
Dokumentoitu ympäristölämpötila-alue on –25–70 °C, kun laite on asennettu hyväksytyyn kokoonpanoon.
Mikä MTA-tyyppi tulisi tarkistaa ennen 6ES7650-1BA02-0XX0:n vaihtoa?
Tarkista tarkka kokoamistyypin merkintä, liitäntämoduulin kytkentä ja varavoimakytkentä ennen vaihtoa.
Kuinka 6ES7650-1BA02-0XX0:n varavoimasyötteet tulisi ottaa käyttöön?
Kytke jokainen 24 V DC -syöttö erikseen päälle ja testaa se, jotta kummankin lähteen menetyksestä aiheutuu tarkoitetunlainen valvontavaste.
Mitkä vaarallisella alueella sovellettavat tiedot koskevat tuotetta 6ES7650-1BA02-0XX0?
Kortti on dokumentoitu luokan T4 mukaisesti ja sen tulee pysyä hyväksytyn kokoonpanon sisällä, joka säilyttää luetellut asennusehdot.
